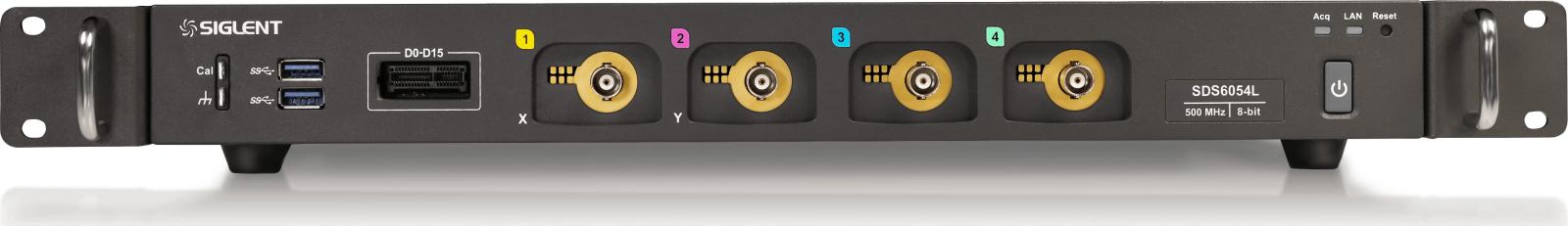

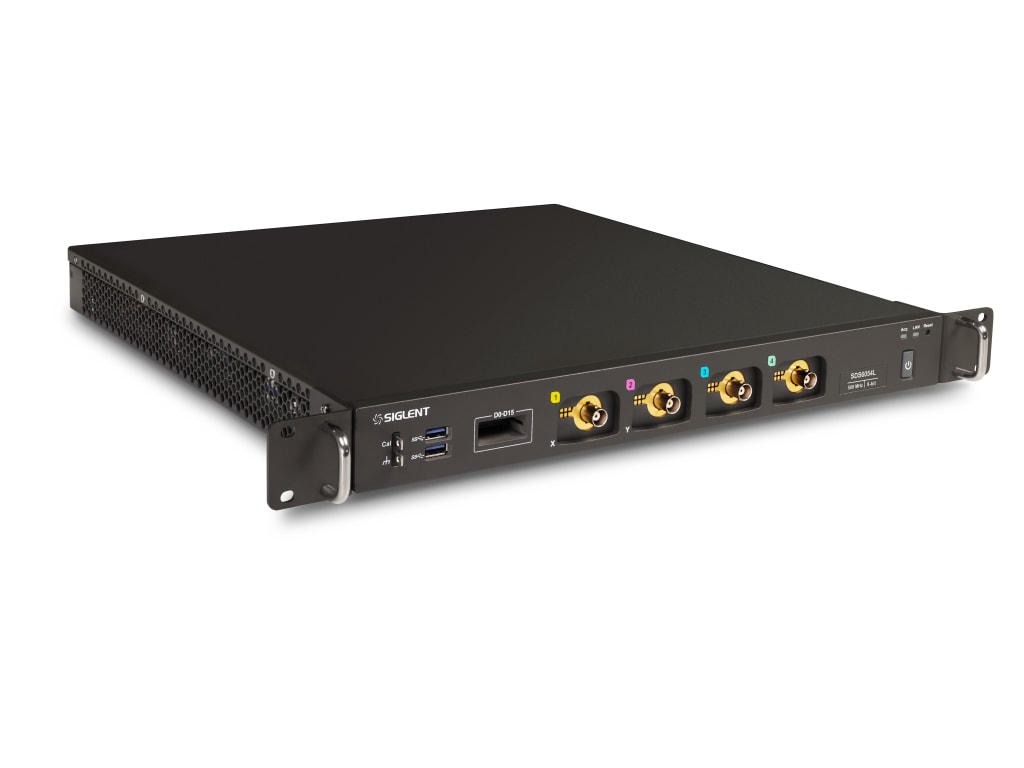

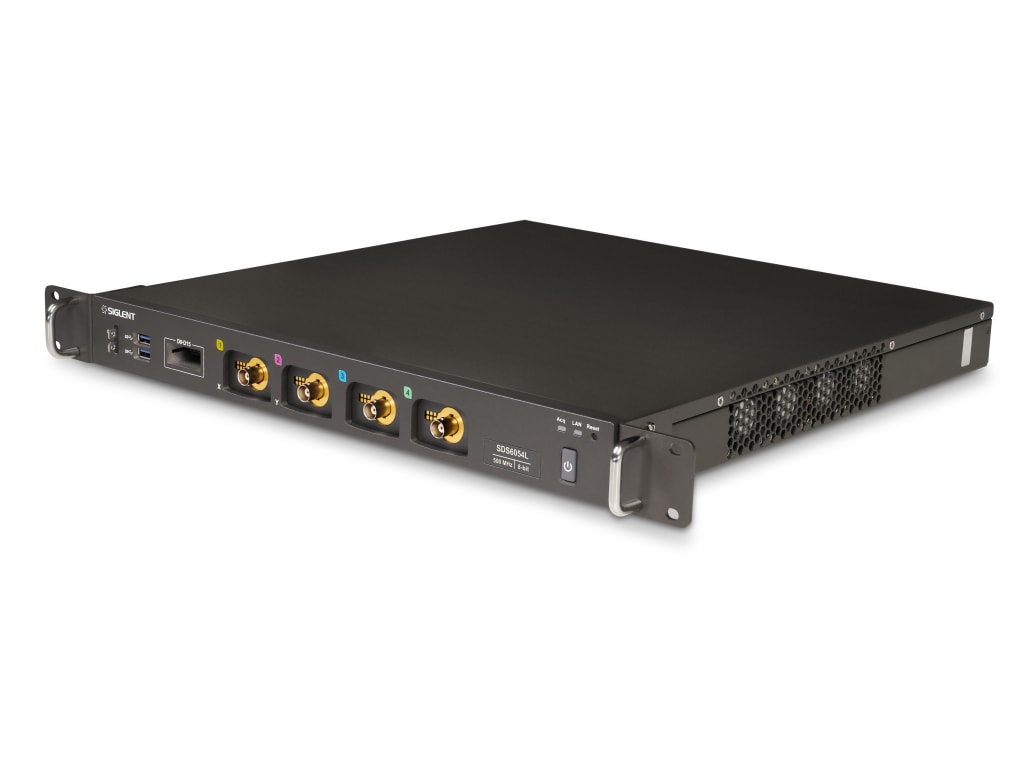

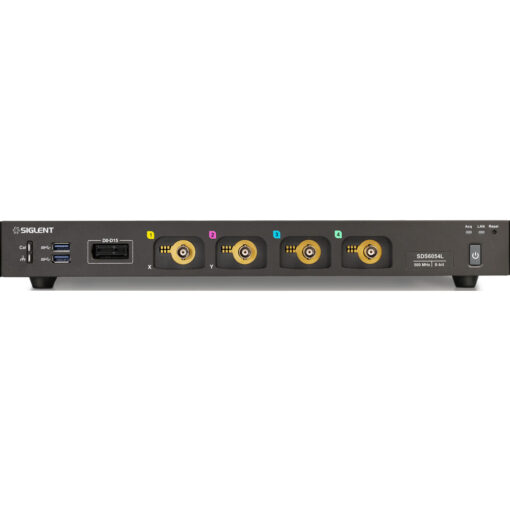

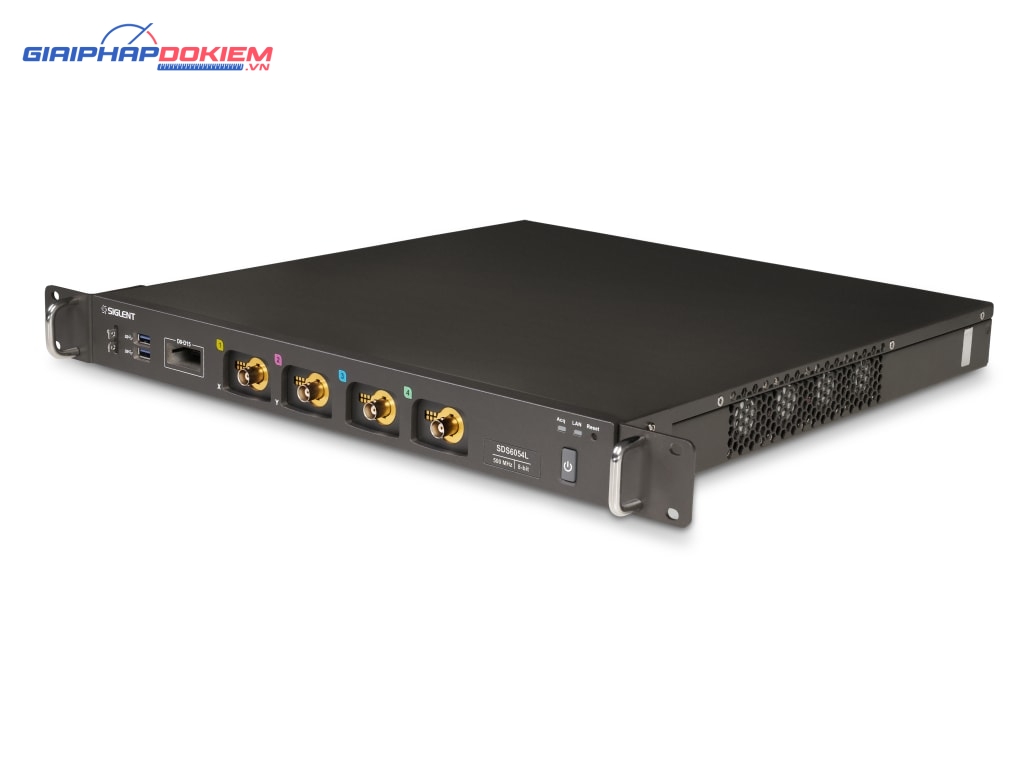

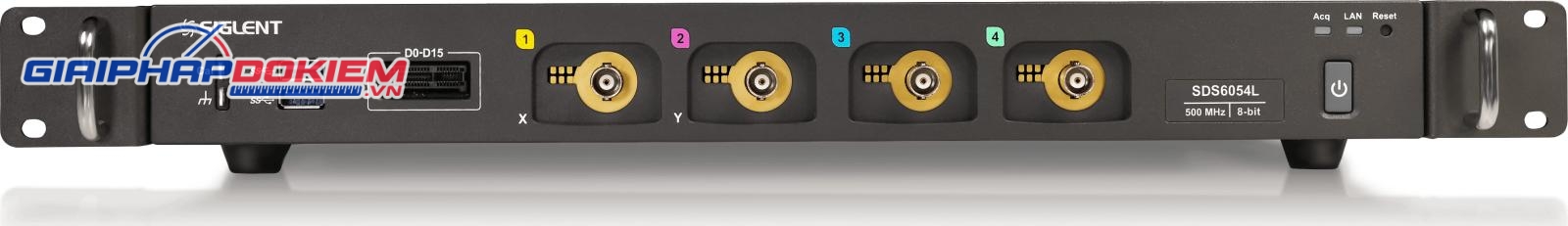

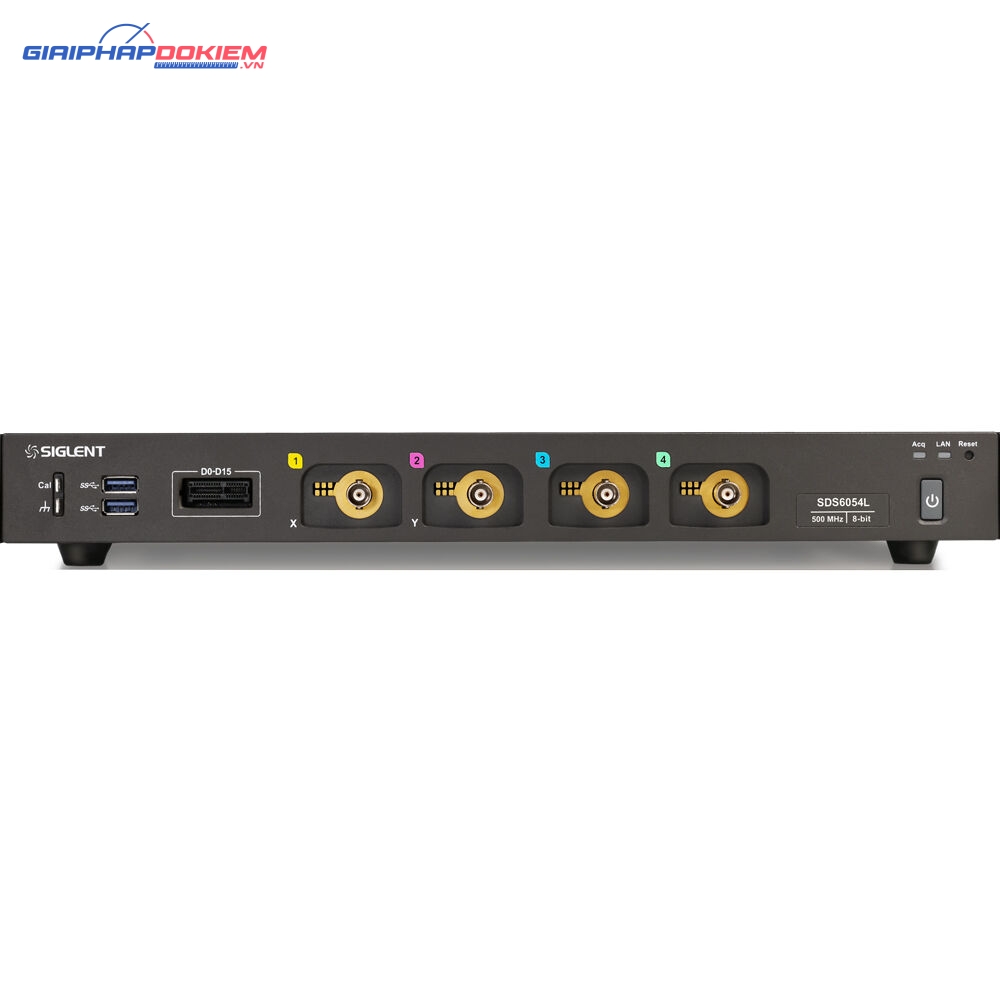

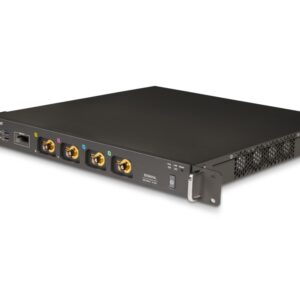

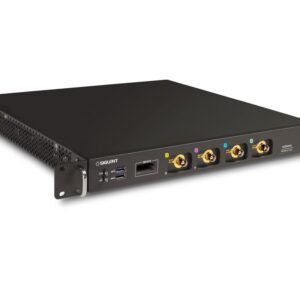

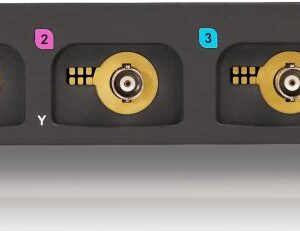

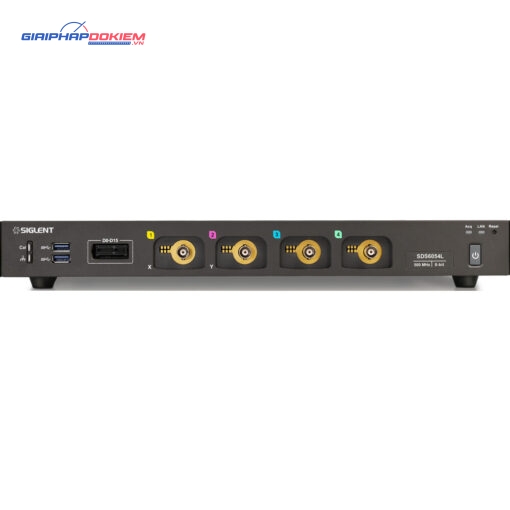

Máy hiện sóng Siglent SDS6054L

• 8/4 kênh analog + 1 trigger ngoài: Thiết kế để mở rộng, cho phép kết hợp nhiều đơn vị để tạo thành hệ thống thu nhận tốc độ cao với tối đa 512 kênh.
• Băng thông lên tới 2 GHz: Tốc độ lấy mẫu 5 GSa/s (10 GSa/s ESR) trên mỗi kênh.
• Tiếng ồn xung quanh thấp: Hỗ trợ thang đo dọc từ 0,5 mV/div đến 10 V/div.
• Công nghệ SPO:
  • Tốc độ chụp dạng sóng lên tới 170.000 wfm/s (chế độ bình thường) và 750.000 wfm/s (chế độ tuần tự).
  • Hỗ trợ các chế độ hiển thị nhiệt độ màu và phân loại cường độ màu 256 cấp.
  • Tổng thời lượng bản ghi 500 Mpts cho cả 4 kênh.

Hệ thống kích hoạt kỹ thuật số của Siglent SDS6054L

• Kích hoạt thông minh: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay và Video (hỗ trợ HDTV). Kích hoạt Zone đơn giản hóa kích hoạt nâng cao.
• Kích hoạt và giải mã bus nối tiếp: Hỗ trợ các giao thức I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT và Manchester.
• Chế độ thu thập phân đoạn (Sequence): Chia độ dài bản ghi tối đa thành nhiều phân đoạn (lên đến 80.000), theo các điều kiện kích hoạt do người dùng đặt, với thời gian chết rất nhỏ giữa các phân đoạn để ghi lại các sự kiện đủ điều kiện.
• Chức năng ghi dạng sóng lịch sử (History): Độ dài dạng sóng được ghi tối đa lên đến 80.000 khung hình.

Các chức năng đo lường và phân tích của SDS6054L

• Các phép đo tự động trên hơn 50 tham số: Hỗ trợ thống kê với biểu đồ, theo dõi, xu hướng, phép đo Gating và các phép đo trên Toán học, Lịch sử, Bộ nhớ và Tham chiếu.
• 4 dấu vết toán học: Bao gồm 8 Mpts FFT, cộng, trừ, nhân, chia, tích phân, vi phân, căn bậc hai, v.v., hỗ trợ trình chỉnh sửa công thức.
• Chức năng phân tích dữ liệu phong phú: Tìm kiếm, Điều hướng, Vôn kế Kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Phân tích Công suất và Phân tích Mắt/Jitter.
• 16 kênh kỹ thuật số (tùy chọn).
• Chức năng 25 MHz / bộ tạo dạng sóng tùy ý: Tích hợp sẵn nhiều dạng sóng được xác định trước.

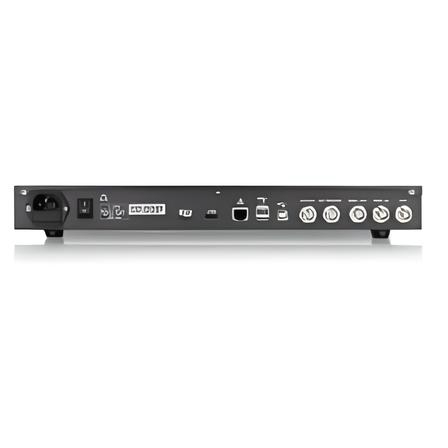

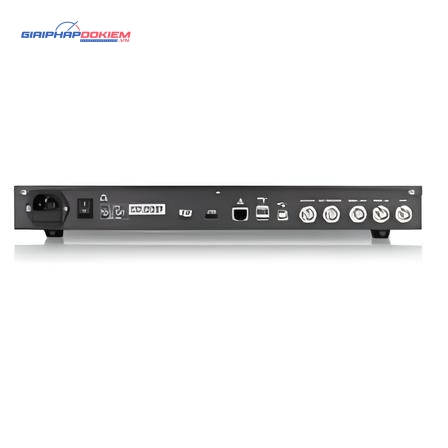

Các giao diện kết nối của máy hiện sóng Siglent SDS6054L

• 4x Máy chủ lưu trữ USB
• Thiết bị USB (USBTMC)
• LAN 1000M (VXI-11/Telnet/Socket)
• Thẻ micro SD
• Pass/Fail
• Trigger Out
• HDMI
• 10 MHz In/Out

Máy chủ web tích hợp

• Hỗ trợ điều khiển từ xa qua cổng LAN bằng trình duyệt web.
• Hỗ trợ các lệnh điều khiển từ xa SCPI.
• Hỗ trợ chuột ngoài và bàn phím.

Thông số kỹ thuật SDS6054L

• Băng thông: 500 MHz
• Số kênh: 4 kênh + 1 kênh kích hoạt ngoài (EXT)
• Tỷ lệ lấy mẫu thời gian thực: 5 GSa/s (10 GSa/s ESR) mỗi kênh
• Tốc độ chụp của Siglent SDS6054L  : 170.000 wfm/s (chế độ bình thường), 750.000 wfm/s (chế độ tuần tự)
• Chiều dài bản ghi:
  • 500 Mpts/ch (single-channel)
  • 250 Mpts/ch (dual-channel)
  • 125 Mpts/ch (3 hoặc 4 kênh)
• Độ phân giải dọc: 8 bit, có thể lên đến 12 bit ở chế độ ERES, tương đương với chế độ Hi-Res 16 bit
• Kiểu trigger: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial
• Kích hoạt nối tiếp và giải mã:
  • Tiêu chuẩn: I2C, SPI, UART, CAN, LIN
  • Tùy chọn: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (chỉ giải mã)
• Đo lường: Hơn 50 tham số, hỗ trợ số liệu thống kê, biểu đồ, xu hướng và theo dõi
• Phân tích dữ liệu của SDS6054L: Tìm kiếm, Điều hướng, Lịch sử, Kiểm tra mặt nạ, Vôn kế kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Phân tích công suất, Phân tích mắt/Jitter
• I/O:
  • HDMI: 1280×800
  • USB 3.0 Host x2
  • USB 2.0 Host x2
  • USB 2.0 Device (USBTMC)
  • LAN 1000M: (SCPI qua VXI-11, SCPI qua Telnet (cổng: 5024), SCPI qua Socket (cổng: 5025))
  • Thẻ micro SD
  • Kích hoạt bên ngoài
  • Đầu ra phụ trợ: TRIG OUT, PASS/FAIL
  • 10 MHz vào, 10 MHz ra

Phụ kiện của Máy hiện sóng Siglent SDS6054L bao gồm

• Cáp USB
• Đầu dò thụ động
• Giấy chứng nhận hiệu chuẩn
• Chuột không dây
• Dây nguồn
• Hướng dẫn nhanh SDS6000L
