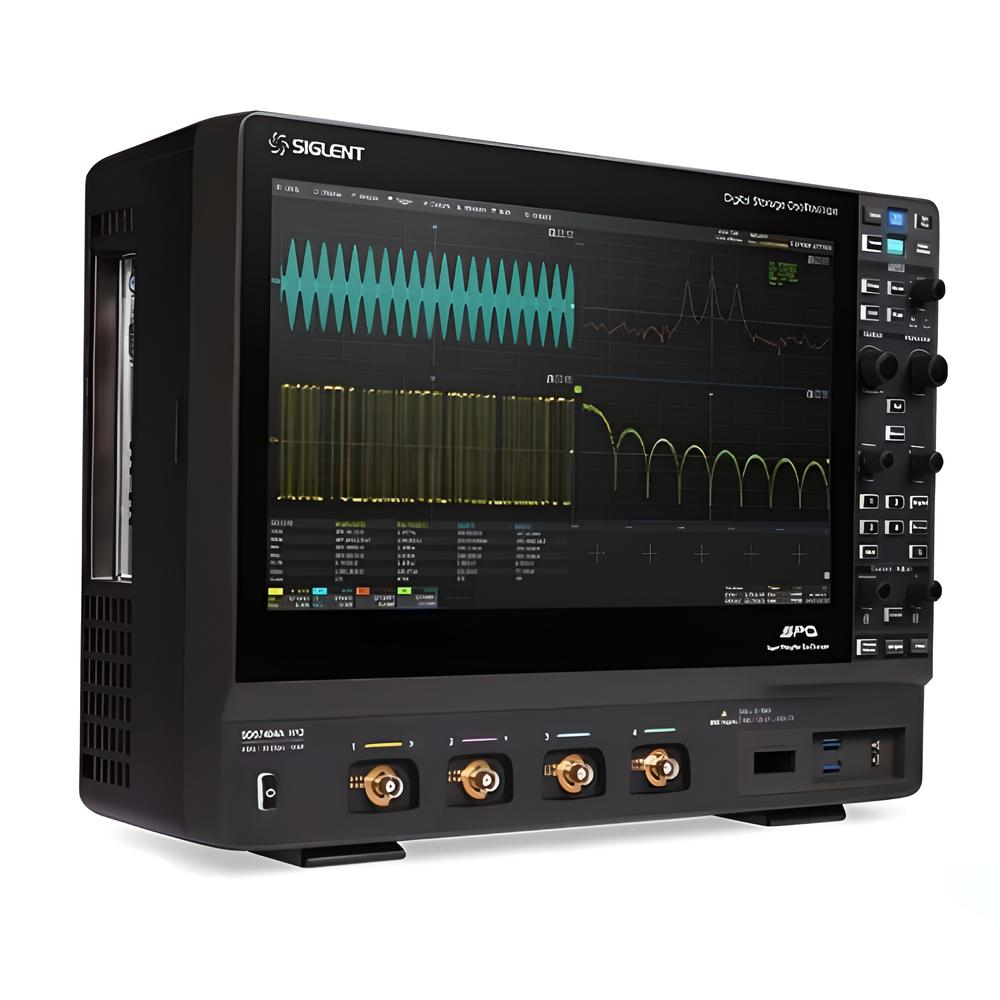

Máy hiện sóng Siglent SDS7304A

Thông số kỹ thuật của Siglent SDS7304A

• Kênh analog: 4 kênh + 1 kênh kích hoạt ngoài (EXT)
• Băng thông: 3 GHz
• Tốc độ lấy mẫu (tối đa) của Máy hiện sóng Siglent SDS7304A:
  • 20 GSa/s cho 2 kênh
  • 10 GSa/s cho 3 hoặc 4 kênh
• Độ phân giải theo chiều dọc: 12 bit, lên đến 16 bit trong chế độ ERES
• Bộ nhớ (tối đa) của SDS7304A:
  • Tiêu chuẩn: 500 Mpts/ch
  • Tùy chọn: 1 Gpts/ch trong chế độ 2 kênh
• Tốc độ bắt sóng (tối đa): 1.000.000 wfm/s
• Loại kích hoạt: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified, Nth edge, Setup/hold, Delay, Serial

Kích hoạt và giải mã chuỗi (Serial trigger and decode)

• Tiêu chuẩn: I2C, SPI, UART, CAN, LIN
• Tùy chọn: CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester (chỉ giải mã), ARINC429, USB 2.0 (chỉ giải mã)

Đo lường

• Hỗ trợ hơn 50 thông số, thống kê, biểu đồ tần suất, trend và track supported

Toán học

• 4 dấu vết
• 32 Mpts FFT, +, -, x, ÷, ∫dt, d/dt, √, Identity, Negation, Absolute, Sign, e^x, 10^x, ln, lg, Interpolation, MaxHold, MinHold, ERES, Average, Filter. Hỗ trợ trình chỉnh sửa công thức

Phân tích dữ liệu của Máy hiện sóng Siglent SDS7304A

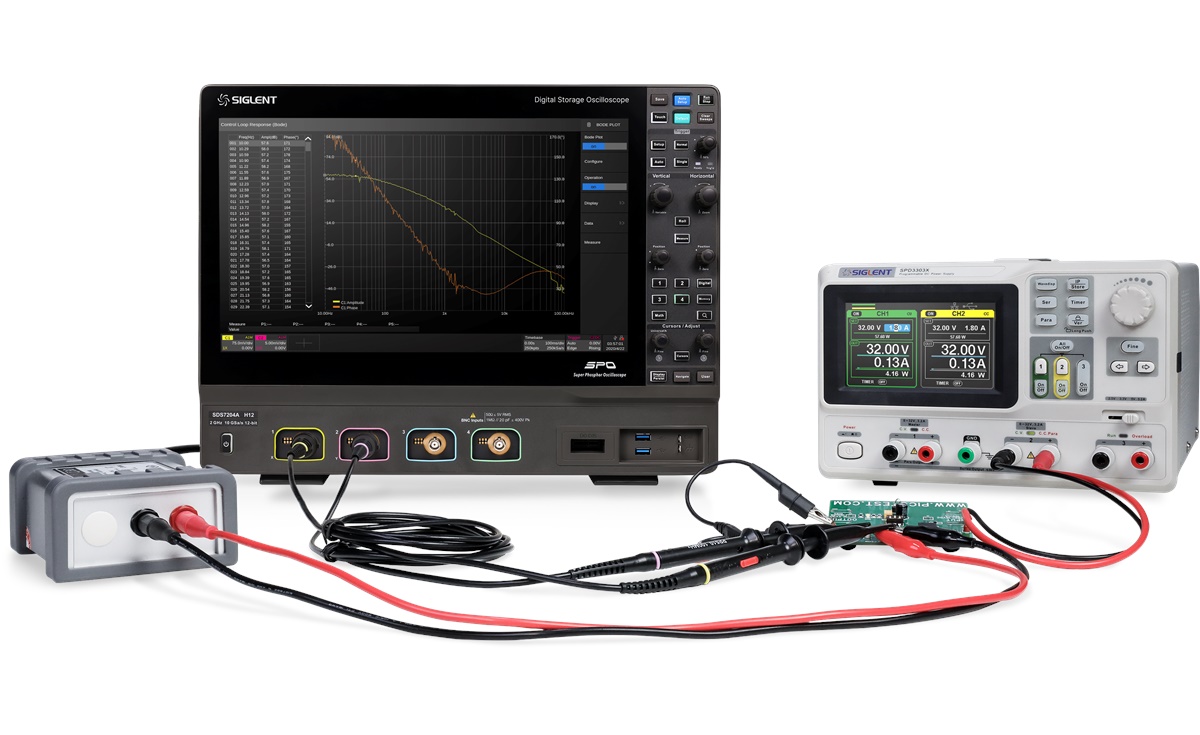

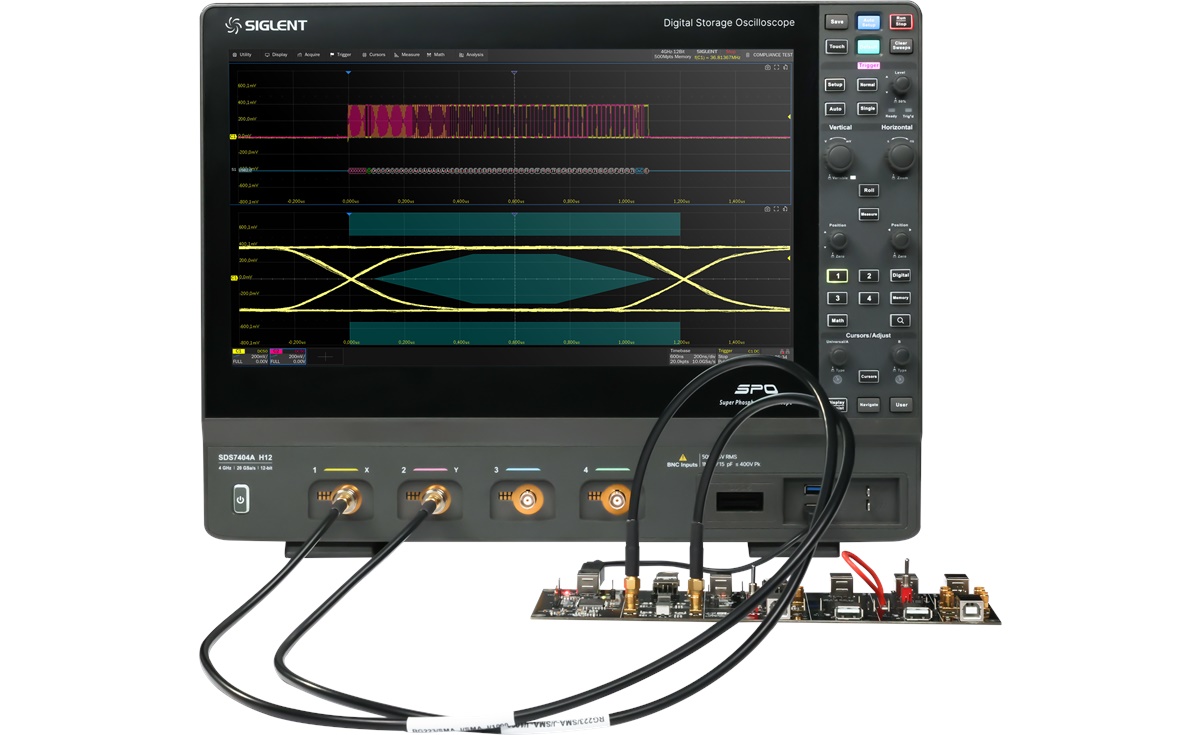

• Tìm kiếm, Điều hướng, Lịch sử, Kiểm tra mặt nạ, Vôn kế kỹ thuật số, Bộ đếm, Biểu đồ dạng sóng, Phân tích Bode plot và Công suất, Phân tích Mắt/Jitter, SignalScan, Kiểm tra tuân thủ (USB 2.0, 100Base-TX, 1000Base-T, 100Base-T1, 1000Base-T1)

Kênh kỹ thuật số (Tùy chọn)

• 16 kênh; tốc độ lấy mẫu tối đa lên đến 1 GSa/s; độ dài ghi tối đa lên đến 50 Mpts

Máy tạo sóng (Tùy chọn)

• Tích hợp, tần số lên đến 50 MHz, bộ nhớ sóng 16 kpts, tốc độ lấy mẫu 125 MSa/s

Hệ thống xử lý Siglent SDS7304A

• Intel Core i3-8100 hoặc hơn, 32GB bộ nhớ, 250GB ổ lưu trữ, hệ điều hành Linux

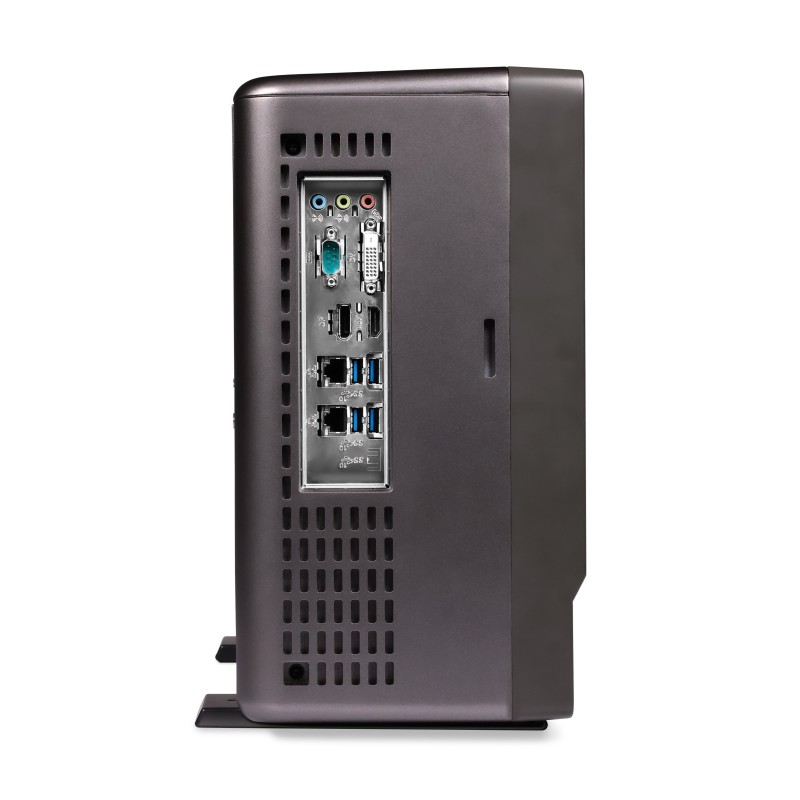

I/O (Cổng kết nối)

• Cổng I/O:
  • 4x USB Host 3.1 Gen 1
  • 2x USB 3.0 Host
  • USB 2.0 Device (USBTMC)
  • 2x 1000M LAN (VXI11+SCPI, Telnet (5024)+SCPI, Socket (5025)+SCPI, LXI, WebServer)

Màn hình

• 1x DVI-D: lên đến 1920×1200 @ 60Hz
• 1x DP 1.2: lên đến 4096×2304 @ 60Hz
• 1x HDMI 1.4: lên đến 4096×2160 @ 60Hz

Âm thanh

• Đầu vào Mic
• Đầu ra âm thanh

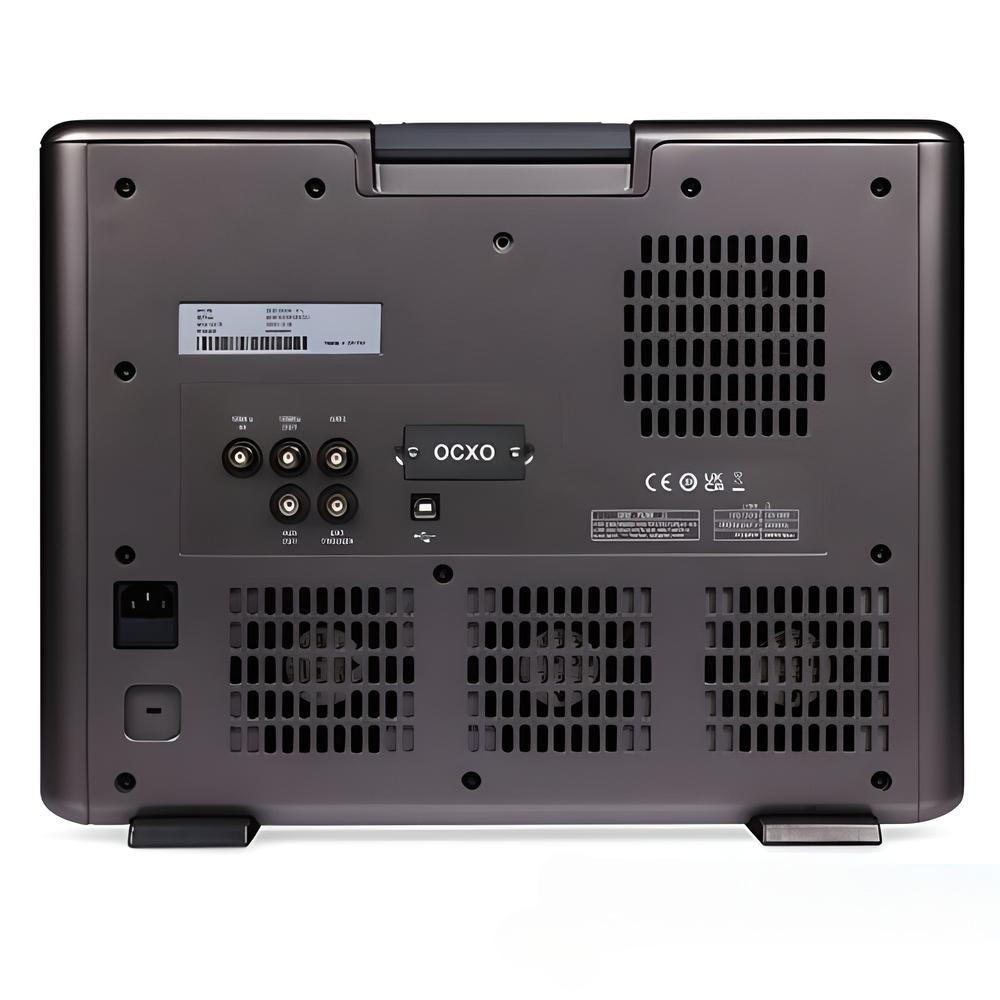

Khác

• Đầu vào kích hoạt ngoại vi
• Đầu ra Aux (TRIG OUT, PASS/FAIL)
• Đầu vào 10 MHz
• Đầu ra 10 MHz

Đầu dò (Tiêu chuẩn)

• 500 MHz, 1 đầu dò được cung cấp cho mỗi kênh

Màn hình của Máy hiện sóng Siglent SDS7304A

• Màn hình TFT-LCD HD 15.6 inch với màn hình cảm ứng điện dung (1920×1080)
