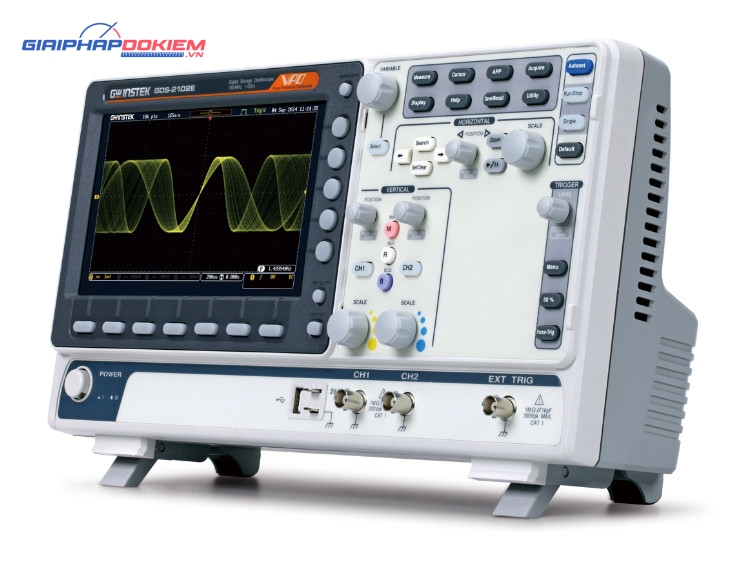

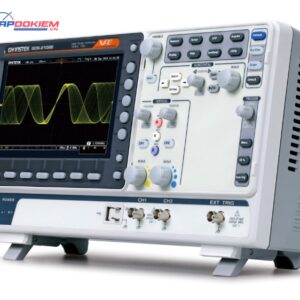

Giới thiệu Máy hiện sóng số GW Instek GDS-2202E

Máy hiện sóng số GW Instek GDS-2202E có các lựa chọn băng thông 200 MHz, 100MH và 70 MHz. Mô hình hai kênh cung cấp tốc độ lấy mẫu thời gian thực 1GSa/s cho mỗi kênh; mô hình bốn kênh cung cấp tốc độ lấy mẫu thời gian thực tối đa 1GSa/s. Màn hình LCD LCD 800*480 8 inch và phạm vi dọc tối thiểu 1mV/div cho phép dòng GDS-2000E đo các tín hiệu yếu phức tạp và hiển thị rõ ràng kết quả đo.

Về độ sâu bộ nhớ, Máy hiện sóng số GW Instek GDS-2202E cung cấp bộ nhớ dài 10M để người dùng truy xuất và phân tích hoàn toàn dạng sóng. Người dùng, dựa trên yêu cầu của ứng dụng, có thể chọn độ sâu bộ nhớ 1K, 10K, 100K, 1M hoặc 10M. Độ sâu bộ nhớ ngắn kết hợp với tốc độ lấy mẫu cao cho phép người dùng quan sát các dạng sóng thay đổi nhanh, mặt khác, độ sâu bộ nhớ dài nhằm mục đích giúp các dạng sóng thay đổi liên tục. Máy hiện sóng số GW Instek GDS-2202E được trang bị chức năng tìm kiếm dạng sóng và bộ nhớ phân đoạn để mở rộng các ứng dụng linh hoạt của bộ nhớ dài 10M. Bộ nhớ được phân đoạn có thể được chia tối đa thành 29.000 phần để người dùng bỏ qua mọi dạng sóng không quan trọng để nhanh chóng tìm kiếm tất cả các dạng sóng cần thiết. Với chức năng này, các dạng sóng có ý nghĩa hơn có thể được lưu lại và các dạng sóng mục tiêu có thể được hiển thị nhanh chóng. Với chức năng tìm kiếm dạng sóng, người dùng có thể nhanh chóng tìm kiếm dạng sóng mong muốn theo các điều kiện kích hoạt cần thiết.

Thông số kỹ thuật Máy hiện sóng số GW Instek GDS-2202E

Thời gian
Tính toán sóng	+, -, ×, ÷, FFT, FFTrms
Trigger	CH1 ,CH2, CH3, CH4, Line, EXT
Màn hình	8″ TFT LCD WVGA
Giao diện	USB2.0, LAN
Kích thước	384x208x127.3mm
Khối lượng	2.8Kg
Phụ kiện	Que đo GTP-300A-4 (2 cái), HDSD, CD, dây nguồn
