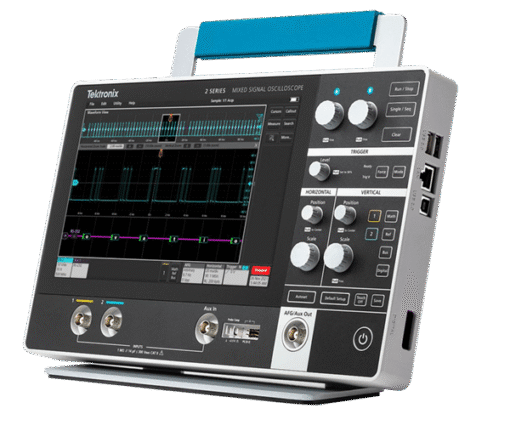

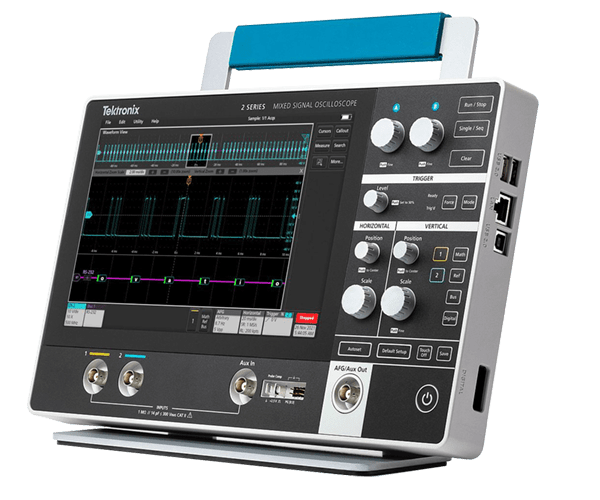

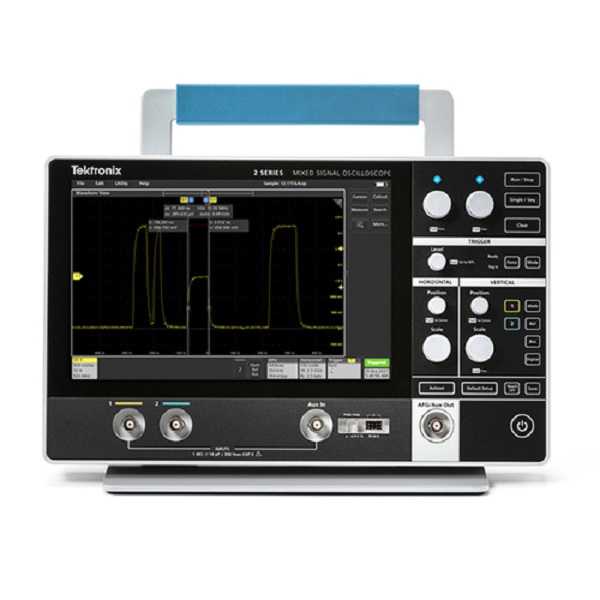

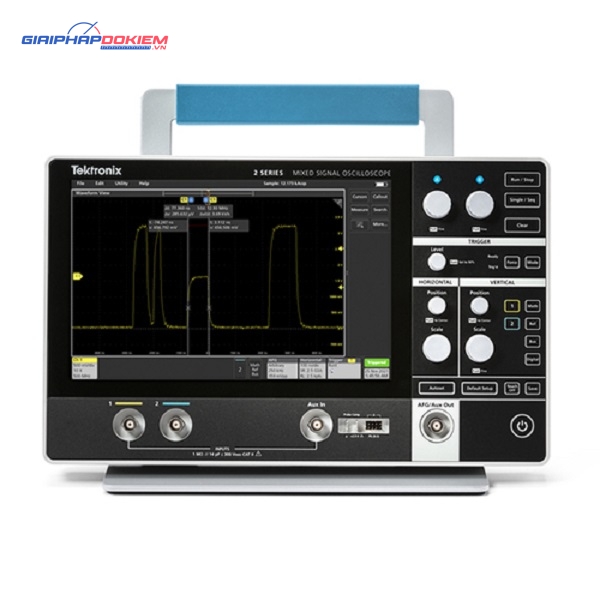

Máy hiện sóng TEKTRONIX MSO22 (Opt MSO22 2-BW-200 200Mhz, 2CH, 2.5GS/s)

Đặc điểm nổi bật của máy hiện sóng TEKTRONIX MSO22

Máy hiện sóng Tektronix MSO22 2-BW-100 nhỏ gọn và hiệu quả với 2 kênh tương tự, băng thông 100 MHz và tốc độ lấy mẫu 2,5 GS/s.

Nó cũng có độ dài bản ghi 10Mpts, 16 kênh MSO, bộ tạo mẫu kỹ thuật số 50 MHz AFG 4 bit, chức năng kích hoạt nâng cao, khả năng giải mã giao thức, DVM và bộ đếm tần số.

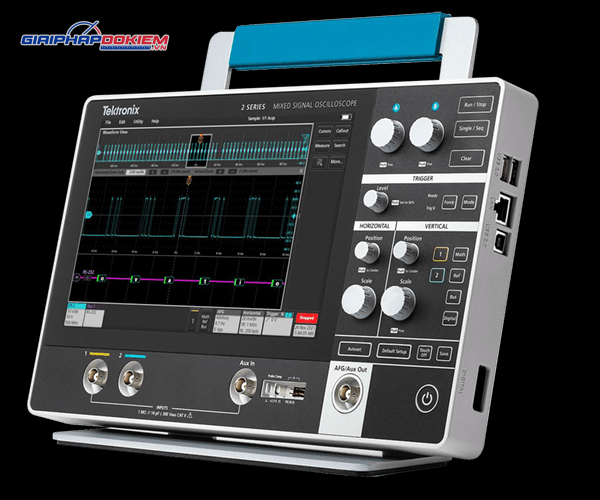

Với kích thước dày chỉ khoảng 1,5 inch, MSO22 là lựa chọn lý tưởng để giải quyết và kiểm tra vấn đề điện tử hàng ngày.

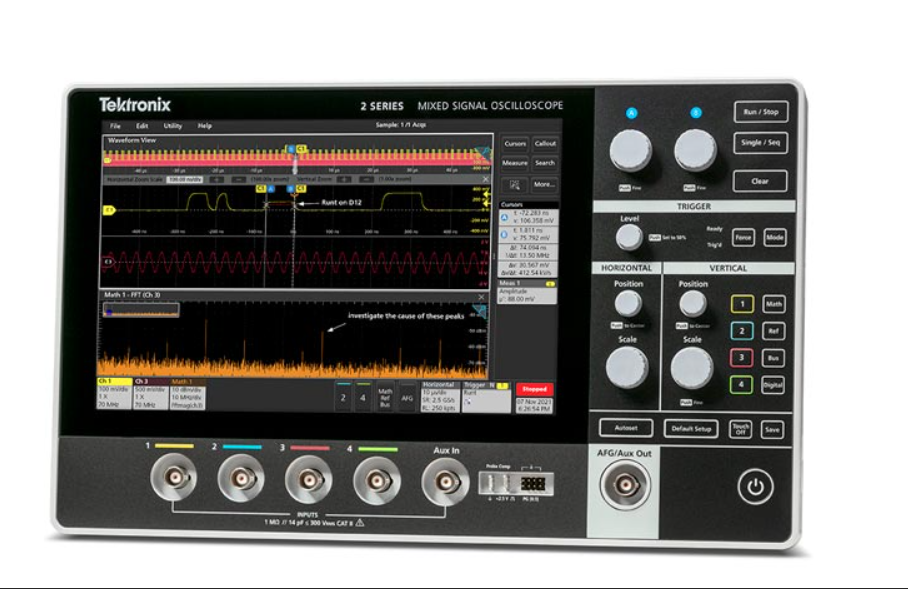

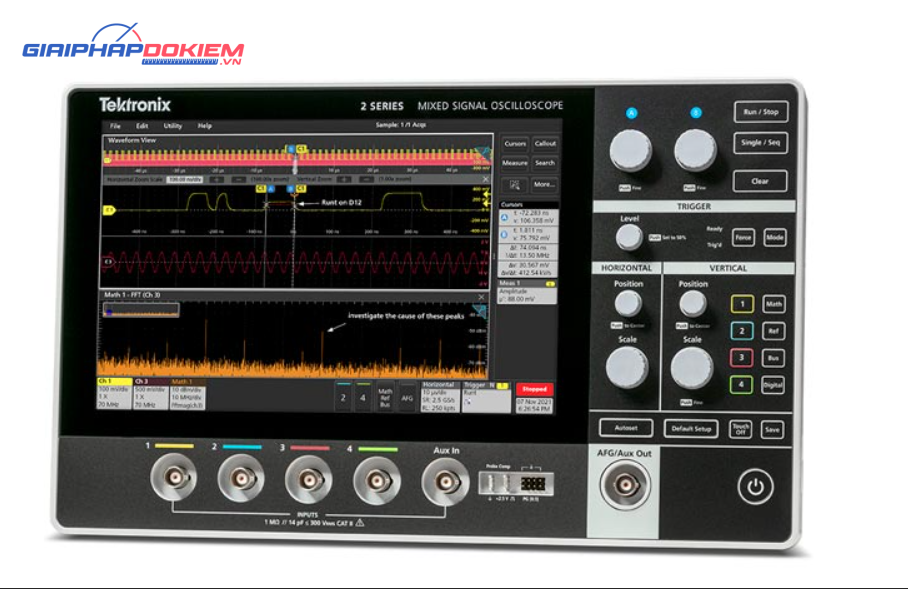

TEKTRONIX MSO22 có màn hình cảm ứng trực quan với bảng điều khiển phía trước được đơn giản hóa

MSO22 2-BW-100 mang đến giao diện người dùng đẳng cấp đã từng được vinh danh, giống như trên dòng máy hiện sóng Tektronix hàng đầu. Thiết bị này đáp ứng mong đợi của người dùng với khả năng tương tác cảm ứng tương tự như các thiết bị tiêu dùng hiện đại.

Bảng điều khiển ở phía trước được thiết kế tối giản nhưng vẫn giữ lại các phím và núm điều chỉnh quan trọng, kết hợp với đèn LED mã hóa màu, giúp người dùng dễ dàng và nhanh chóng truy cập các chức năng hay sử dụng. Hơn nữa, công nghệ chuyển mạch màng giúp thiết bị chắc chắn, phù hợp cho môi trường khắc nghiệt và thuận tiện trong việc làm sạch.

Thông số kỹ thuật

1. Thông số cơ bản:
   • Băng thông: 200Mhz (có tùy chọn nâng cấp băng thông lên 350Mhz hoặc 500Mhz thông qua license).
   • Số kênh: 2 kênh tương tự.
   • Tốc độ lấy mẫu: 2.5Gs/s.
   • Độ dài ghi: 10M cho mỗi kênh.
   • Màn hình: Màn hình cảm ứng điện dung 10.1 HD.
2. Thông số điện:
   • Biên độ: Volt / div trên trục tung.
   • Độ phân giải: 8 bits (hoặc 16 bit ở chế độ Hi Res).
   • Dải ngõ vào: Từ 1mV/div đến 10V/div với trở kháng 1MΩ.
   • Độ chính xác: ± 3%.
3. Thông số thời gian:
   • Dải timebase: Từ 1ns/ div đến 1000s/ div.
   • Độ chính xác: ± 25 ppm trong khoảng thời gian ≥1 ms.
4. Chế độ kích (trigger): Auto, Normal, Single.
5. Các chức năng khác:
   • 36 phép đo tự động, chức năng FFT.
   • Cổng kết nối: USB 2.0, LAN LXI.
   • Nhiệt độ hoạt động: Từ -10°C đến 55°C với độ ẩm từ 5% đến 90%.
   • Nguồn cung cấp: 100-240V AC rms ± 10% tại 50Hz/60Hz, hoặc Adapter 24 V DC, 2.71 A.
   • Công suất: 60W.
6. Thông số kích thước và trọng lượng:
   • Trọng lượng: 1.8 kg.
   • Kích thước: 210 mm x 344 mm x 40.4 mm.
7. Phụ kiện đi kèm:
   • Dây nguồn, 02 que đo tương tự, và HDSD.
8. Tùy chọn thêm:
   • Chức năng phát xung 50Mhz, 1 kênh.
   • Chức năng logic và que đo 16 kênh số.
   • Chức năng đếm tần số và đo điện đa năng.
   • Tùy chọn decode chuẩn I2C, SPI, UART, CAN, CAN-FD, SENT, LIN.

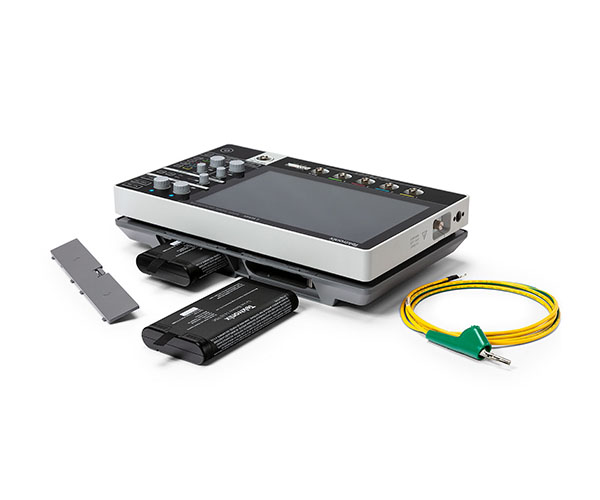

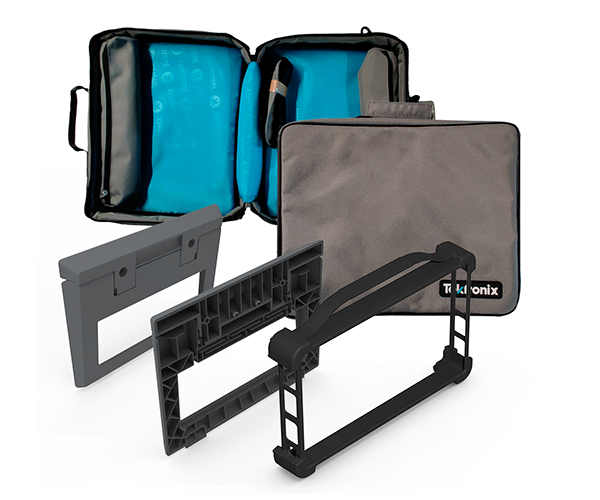

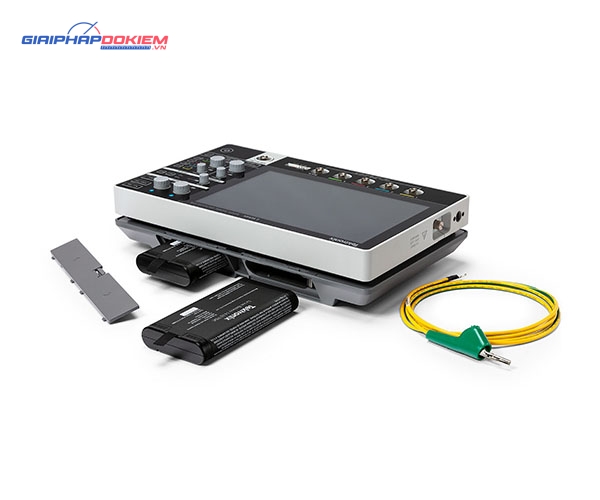

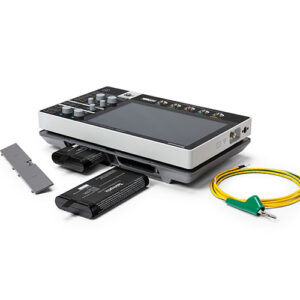

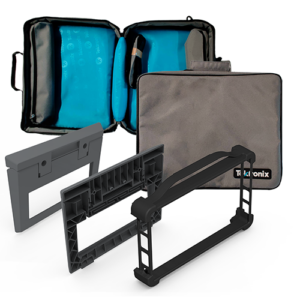

   • Tùy chọn pin và giá đỡ, cùng túi đựng.
