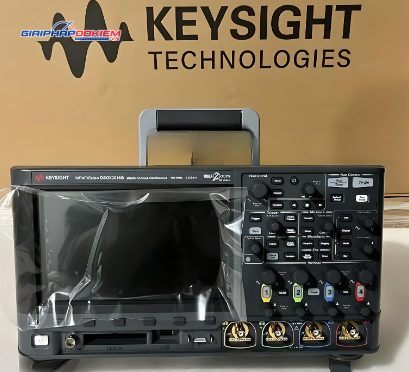

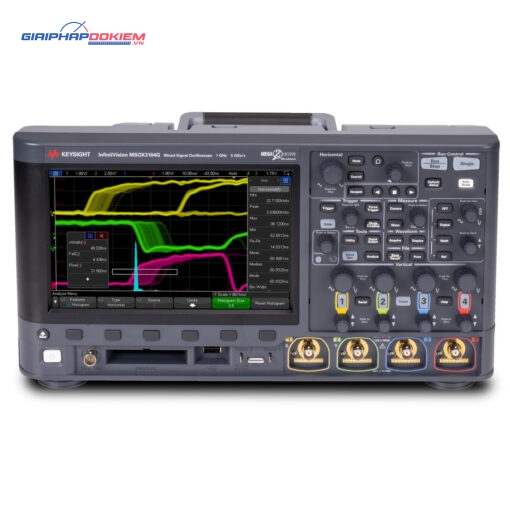

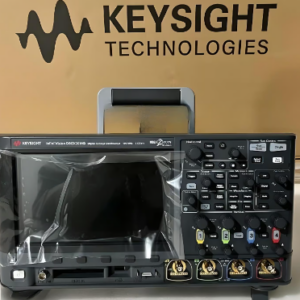

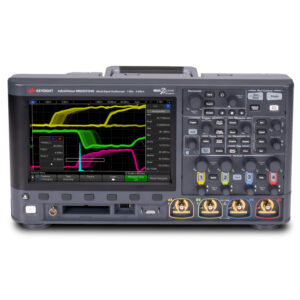

Máy hiện sóng số KEYSIGHT DSOX3014G (100 MHz; 5 GSa/s, 4CH)

Giới thiệu Máy hiện sóng số KEYSIGHT DSOX3014G (100 MHz; 5 GSa/s, 4CH)

Keysight DSOX3014G cung cấp băng thông 100 MHz, tốc độ lấy mẫu 5 GSa/s và bộ nhớ mở rộng lên đến 4 Mpts. Với các công cụ phân tích mạnh mẽ, giao diện người dùng thân thiện và tốc độ cập nhật dạng sóng nhanh, thiết bị này lý tưởng cho các ứng dụng điện tử, viễn thông và tự động hóa. DSOX3014G đáp ứng nhu cầu của cả sinh viên và chuyên gia nhờ khả năng giải mã tín hiệu và nhiều tùy chọn kết nối.

Thông số kỹ thuật của Keysight – DSOX3014G

Dữ liệu kỹ thuật chung:

• Băng thông: 100 MHz
• Thời gian tăng (10% đến 90%): ≤ 3.5 ns
• Số kênh đầu vào: 4
• Tốc độ lấy mẫu tối đa: 5 GSa/s (nửa kênh), 2.5 GSa/s (tất cả các kênh)
• Độ sâu bộ nhớ tối đa: 4 Mpts (nửa kênh), 2 Mpts (tất cả các kênh)
• Kích thước và loại màn hình: 8.5 inch WVGA (8000 x 480)
• Tốc độ cập nhật dạng sóng: > 1,000,000 dạng sóng mỗi giây
• Cổng kết nối:
  • Tiêu chuẩn:
    • Một cổng thiết bị USB 2.0 tốc độ cao ở bảng sau

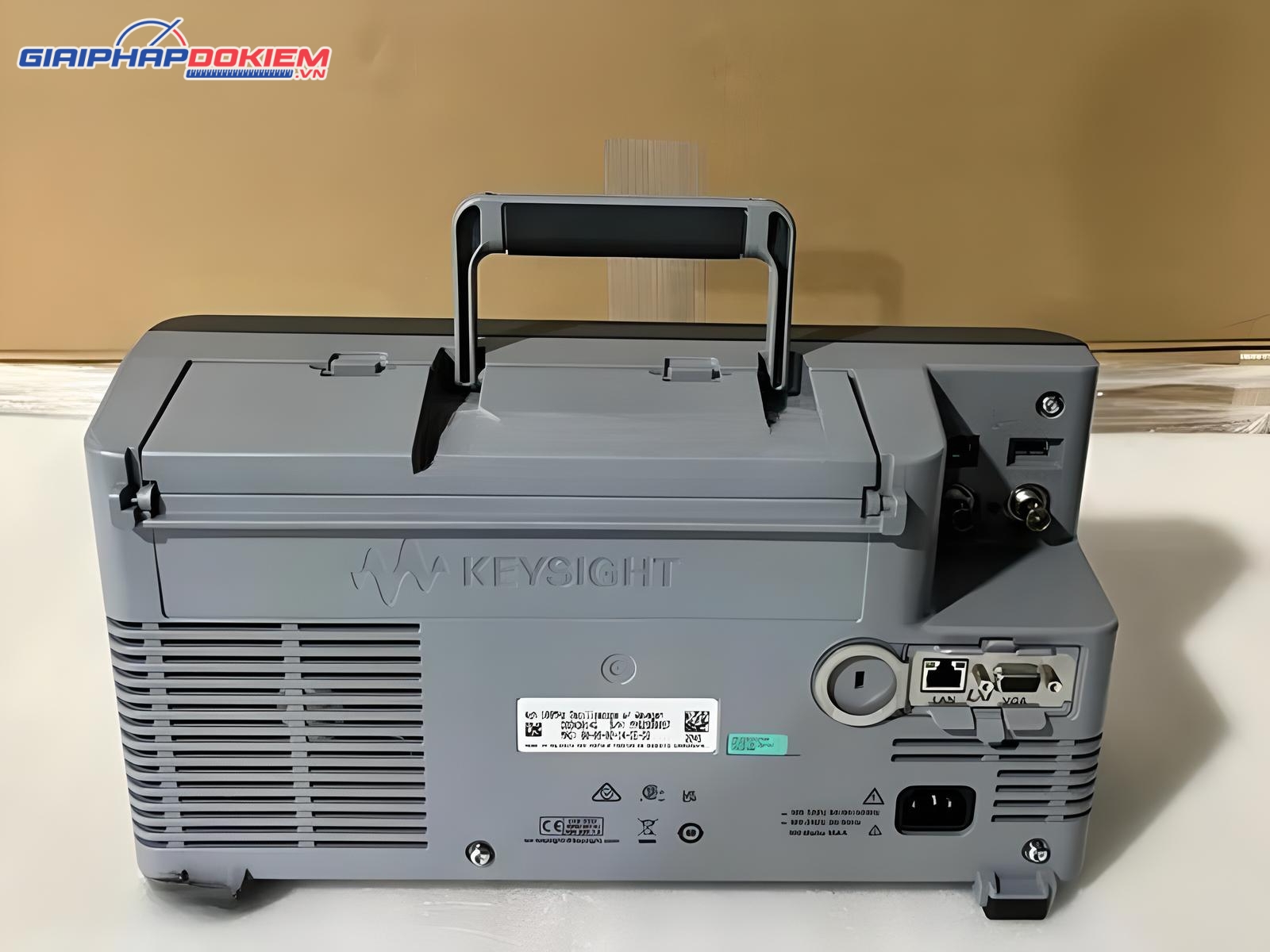

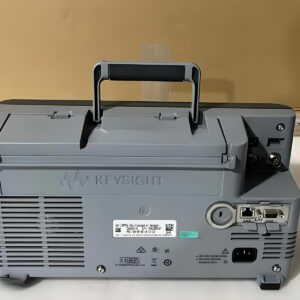

    • Hai cổng chủ USB 2.0 tốc độ cao (một ở phía trước, một ở phía sau)
    • LAN (10/100Base-T)
    • Video WVGA ra
  • Cổng tùy chọn:
    • GPIB
    • Kích hoạt ra: Đầu nối BNC ở bảng sau

Hệ thống dọc (Kênh Analog):

• Giới hạn băng thông phần cứng: 20 MHz (có thể chọn)
• Kênh đầu vào: AC, DC
• Trở kháng đầu vào: Tùy chọn: 1 MΩ ± 1% (14 pF), 50 Ω ± 1.5%
• Dải độ nhạy đầu vào:
  • Các mẫu từ 100 MHz đến 500 MHz: 1 mV/div đến 5 V/div (1 MΩ và 50 Ω)
  • Các mẫu 1 GHz: 1 mV/div đến 5 V/div (1 MΩ), 1 mV/div đến 1 V/div (50 Ω)
• Độ phân giải dọc: 8 bit (độ phân giải đo lường là 12 bit khi trung bình)
• Điện áp đầu vào tối đa: 125 Vrms; 190 Vpk

Hệ thống ngang (Kênh Analog):

• Phạm vi cơ sở thời gian: 5 ns/div đến 50 s/div
• Độ chính xác cơ sở thời gian: ± 1.6 ppm cộng với yếu tố làm giảm hiệu suất (năm đầu tiên: ± 0.5 ppm, năm thứ hai: ± 0.7 ppm, năm thứ 5: ± 1.5 ppm, năm thứ 10: ± 2.0 ppm)
• Phạm vi độ trễ cơ sở thời gian:
  • Pre-trigger: Lớn hơn của 1 độ rộng màn hình hoặc 250 μs
  • Post-trigger: 1 s đến 500 s
• Phạm vi lệch pha kênh-đến-kênh: ± 100 ns

Hệ thống dọc (Kênh Digital):

• Kênh kỹ thuật số đầu vào: 16 kênh số (D0 đến D15. Pod 1: D7 ~ D0, Pod 2: D15 ~ D8)
• Ngưỡng đầu vào: Trên mỗi pod
• Lựa chọn ngưỡng: TTL (+1.4 V), CMOS 5V (+2.5 V), ECL (–1.3 V), người dùng định nghĩa (± 8.0 V với các bước 10 mV) (có thể chọn theo pod)
• Điện áp đầu vào tối đa: ± 40 V peak
• Độ chính xác ngưỡng: 1 ± (100 mV + 3% giá trị ngưỡng)
• Phạm vi động đầu vào tối đa: ± 10 V quanh ngưỡng
• Dao động điện áp tối thiểu: 500 mVpp
• Trở kháng đầu vào: 100 kΩ ± 2% tại đầu đầu dò
• Dung lượng đầu vào: ~8 pF
• Độ phân giải dọc: 1 bit

Hệ thống ngang (Kênh Digital):

• Độ rộng xung tối thiểu có thể phát hiện: 5 ns
• Độ lệch kênh với kênh: 2 ns (điển hình); 3 ns (tối đa)

Hệ thống Trigger:

• Loại: Cạnh, Rộng xung, Mẫu, Video, Thời lượng, Runt, Thời gian lên/xuống, Thiết lập/Giữ, và Serial
• Các chế độ: Mặc định, tự động, chỉ điều chỉnh 1 lần, tự điều chỉnh
• Ghép nối Trigger: DC, AC, LF Reject, HF Reject, Noise Reject
• Phạm vi giữ kích hoạt: 40 ns đến 10.00 s

Vôn kế kỹ thuật số:

• Chức năng: ACrms, DC, DCrms
• Độ phân giải: ACV/DCV: 3 digits
• Tốc độ đo lường: 100 lần/giây

WaveGen – Máy phát tín hiệu tích hợp:

• Dạng sóng: Sin, Vuông (Square), Ram (Dốc tuyến tính), Xung (Pulse), DC (Dòng điện một chiều), Nhiễu (Noise), Sinc (Sinc cardinal), Tăng theo hàm mũ, Giảm theo hàm mũ, Tim mạch (Cardiac), Xung (Gaussian Pulse), Tùy ý (Arbitrary)
  • Hình sine: Phạm vi tần số: 0.1 Hz đến 20 MHz
  • Hình xung: Phạm vi tần số: 0.1 Hz đến 10 MHz
  • Hình dốc: Phạm vi tần số: 0.1 Hz đến 200 kHz
  • Nhiễu: Băng thông: 20 MHz (điển hình)
  • Tần số:
    • Độ chính xác hình sin và dốc: 130 ppm (tần số < 10 kHz); 50 ppm (tần số > 10 kHz)
    • Độ chính xác hình vuông và xung: [50 + tần số/200] ppm (tần số < 25 kHz); 50 ppm (tần số ≥ 25 kHz)
    • Độ phân giải: 0.1 Hz hoặc 4 chữ số, tùy cái nào lớn hơn
  • Hệ số DC:
    • Phạm vi: ± 2.5 V vào Hi-Z; ± 1.25 V vào 50 ohms
    • Độ phân giải: 100 μV hoặc 3 chữ số, tùy cái nào lớn hơn
    • Độ chính xác: ± 1.5% của biên độ ± 3 mV
  • Biên độ:
    • Phạm vi: 20 mVpp đến 5 Vpp vào Hi-Z; 10 mVpp đến 2.5 Vpp vào 50 ohms
    • Độ chính xác: 2% (tần số = 1 kHz)

Các phép toán dạng sóng:

• Các phép toán: Cộng, Trừ, Nhân, Chia, Tính đạo hàm, Tính tích phân, FFT, Công thức Ax + B, Bình phương, Căn bậc hai, Giá trị tuyệt đối, Common logarithm, Natural logarithm, Số mũ, Số mũ với cơ số 10, Bộ lọc thông thấp, Bộ lọc thông cao, Giá trị trung bình, Độ trượt (Smoothing), Bao envelope, Phóng to (Magnify), Giữ giá trị lớn nhất, Giữ giá trị nhỏ nhất, Xu hướng đo, Logic bus biểu đồ (Timing or State), Tín hiệu nối tiếp biểu đồ (CAN, CAN FD, LIN, and SENT)
  • FFT: Window: Hanning, flat top, rectangular
  • Blackman-Harris – lên đến độ phân giải 64 kpts

Đặc điểm nổi bật DSOX3014G
