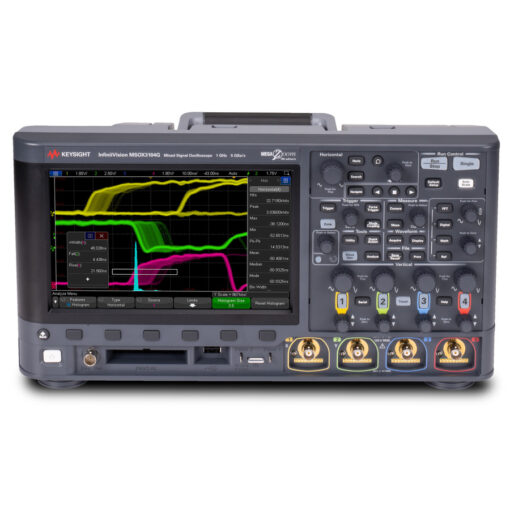

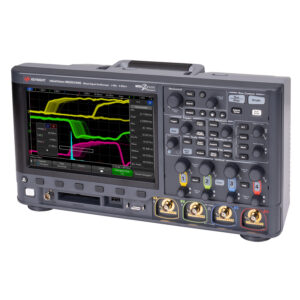

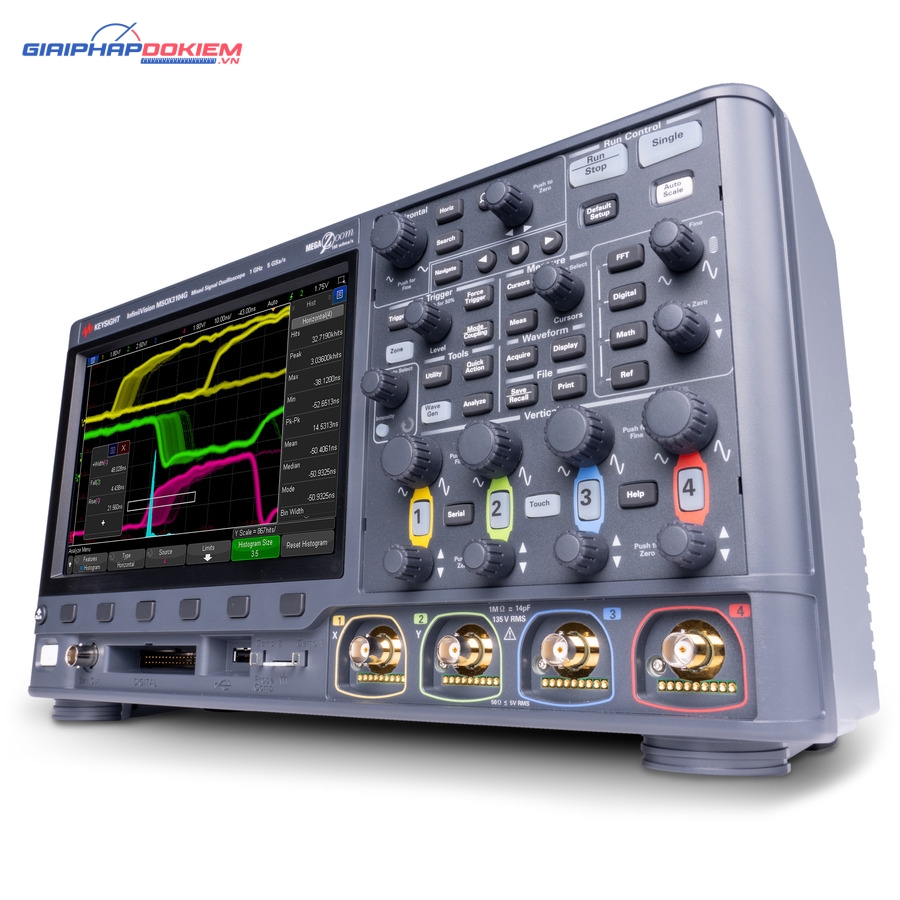

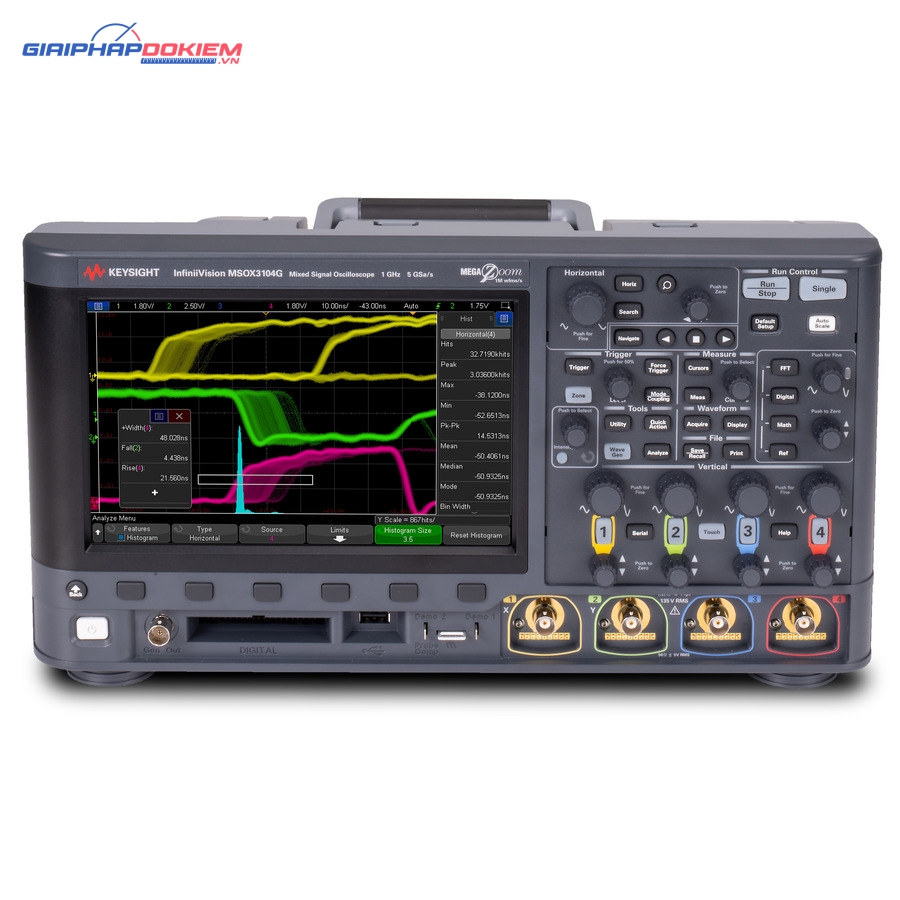

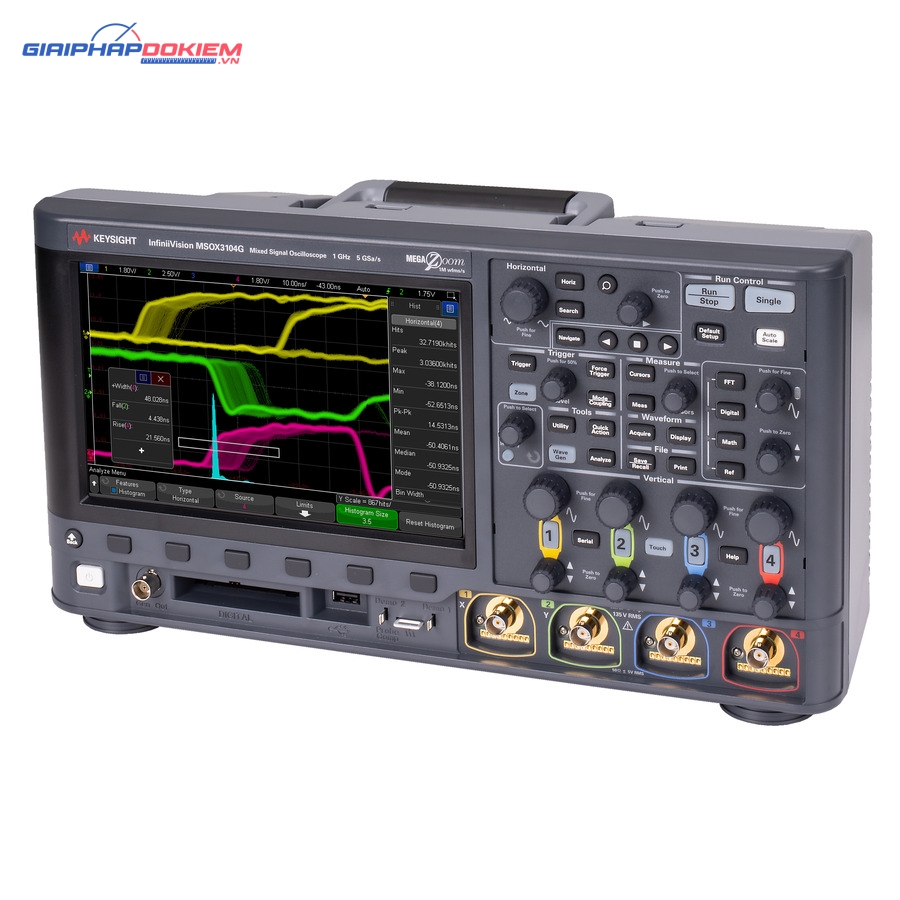

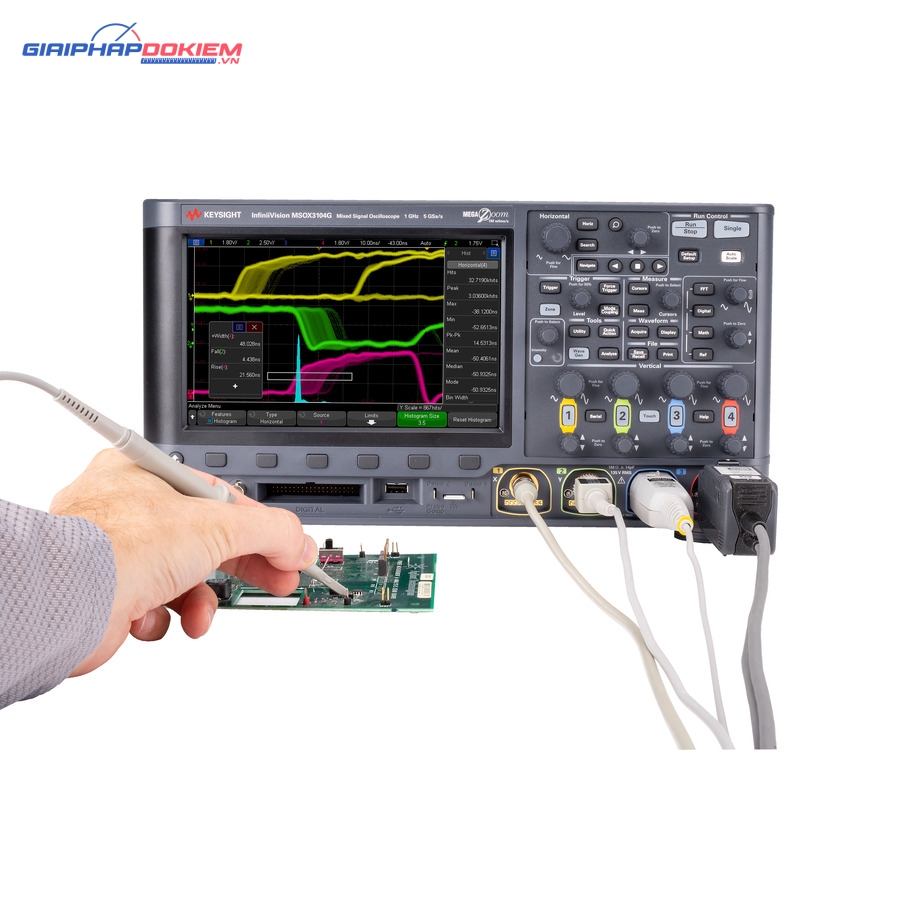

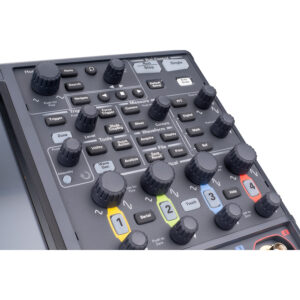

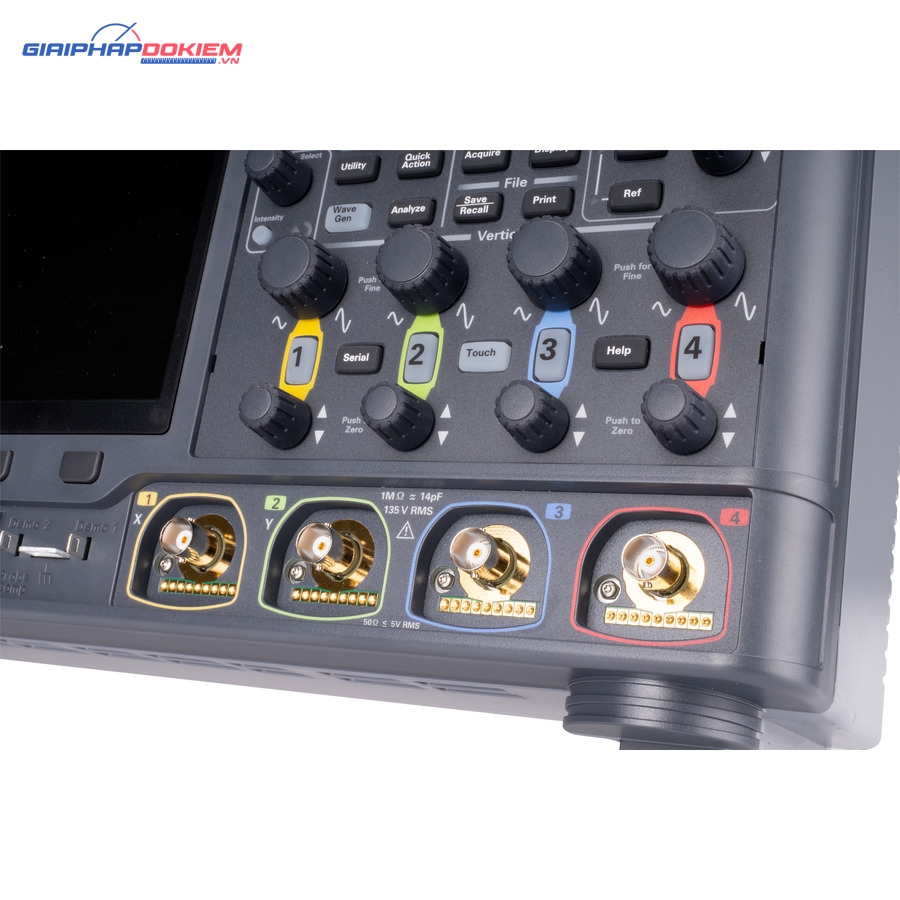

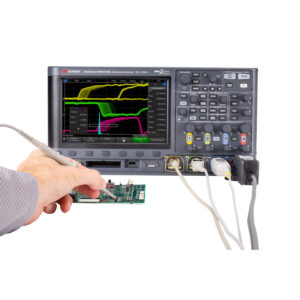

Máy hiện sóng số KEYSIGHT DSOX3022G (200 MHz; 5 GSa/s, 2CH)

Giới Thiệu về Máy Hiện Sóng Số KEYSIGHT DSOX3022G

KEYSIGHT DSOX3022G là thiết bị đo lường tiên tiến, lý tưởng cho việc phân tích tín hiệu điện tử trong nhiều lĩnh vực. Với băng thông 200 MHz, tốc độ lấy mẫu lên đến 5 GSa/s và 2 kênh đo lường, máy hiện sóng này mang đến khả năng đo lường chính xác và hiệu suất cao, đáp ứng nhu cầu của các kỹ sư, nhà nghiên cứu và các chuyên gia.

Thông Số Kỹ Thuật của KEYSIGHT DSOX3022G

Dữ Liệu Kỹ Thuật Chung

• Băng thông: 200 MHz
• Thời gian tăng (10% đến 90%): ≤ 1.75 ns
• Số kênh đầu vào: 2
• Tốc độ lấy mẫu tối đa:
  • 5 GSa/s (khi sử dụng nửa kênh)
  • 2.5 GSa/s (khi sử dụng tất cả các kênh)
• Độ sâu bộ nhớ tối đa:
  • 4 Mpts (khi sử dụng nửa kênh)
  • 2 Mpts (khi sử dụng tất cả các kênh)
• Kích thước và loại màn hình KEYSIGHT DSOX3022G: 8.5 inch WVGA (800 x 480), màn hình cảm ứng màu
• Tốc độ cập nhật dạng sóng: > 1,000,000 dạng sóng mỗi giây

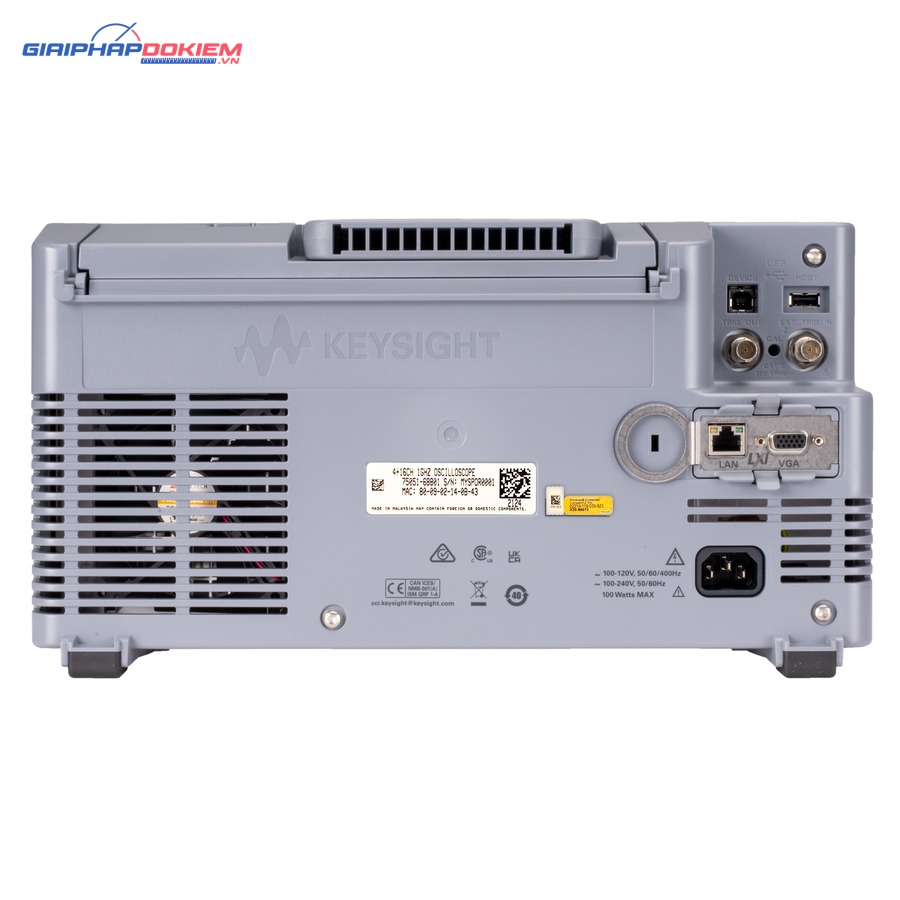

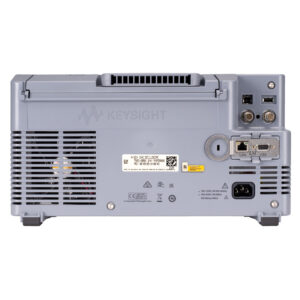

Cổng Kết Nối

• Tiêu chuẩn:
  • Một cổng USB 2.0 tốc độ cao ở phía sau
  • Hai cổng USB 2.0 tốc độ cao (một ở phía trước, một ở phía sau)
  • LAN (10/100Base-T)
  • Video WVGA ra
• Tùy chọn: GPIB
• Kích hoạt ra: Đầu nối BNC ở phía sau

Hệ Thống Dọc (Kênh Analog)

• Giới hạn băng thông phần cứng: 20 MHz (có thể chọn)
• Kênh đầu vào: AC, DC
• Trở kháng đầu vào:
  • 1 MΩ ± 1% (14 pF)
  • 50 Ω ± 1.5%
• Dải độ nhạy đầu vào:
  • 1 mV/div đến 5 V/div (1 MΩ và 50 Ω) cho các mẫu từ 100 MHz đến 500 MHz
  • 1 mV/div đến 1 V/div (50 Ω) cho các mẫu 1 GHz
• Độ phân giải dọc: 8 bit (độ phân giải đo lường là 12 bit khi trung bình)
• Điện áp đầu vào tối đa: 125 Vrms; 190 Vpk

Hệ Thống Ngang (Kênh Analog)

• Phạm vi cơ sở thời gian: 2 ns/div đến 50 s/div
• Độ chính xác cơ sở thời gian: ± 1.6 ppm cộng với yếu tố làm giảm hiệu suất
• Phạm vi độ trễ cơ sở thời gian:
  • Pre-trigger: Lớn hơn của 1 độ rộng màn hình hoặc 250 μs
  • Post-trigger: 1 s đến 500 s
• Phạm vi lệch pha kênh-đến-kênh: ± 100 ns

Hệ Thống Dọc (Kênh Digital)

• Kênh kỹ thuật số đầu vào: 16 kênh số (D0 đến D15, Pod 1: D7 ~ D0, Pod 2: D15 ~ D8)
• Ngưỡng đầu vào: Trên mỗi pod
• Lựa chọn ngưỡng:
  • TTL (+1.4 V)
  • CMOS 5V (+2.5 V)
  • ECL (–1.3 V)
  • Người dùng định nghĩa (± 8.0 V với các bước 10 mV) (có thể chọn theo pod)
• Điện áp đầu vào tối đa: ± 40 V peak
• Độ chính xác ngưỡng: 1 ± (100 mV + 3% giá trị ngưỡng)
• Phạm vi động đầu vào tối đa: ± 10 V quanh ngưỡng
• Dao động điện áp tối thiểu: 500 mVpp
• Trở kháng đầu vào: 100 kΩ ± 2% tại đầu đầu dò
• Dung lượng đầu vào: ~8 pF
• Độ phân giải dọc: 1 bit

Hệ Thống Ngang (Kênh Digital)

• Độ rộng xung tối thiểu có thể phát hiện: 5 ns
• Độ lệch kênh với kênh: 2 ns (điển hình); 3 ns (tối đa)

Hệ Thống Trigger

• Loại: Cạnh, Rộng xung, Mẫu, Video, Thời lượng, Runt, Thời gian lên/xuống, Thiết lập/Giữ, và Serial
• Các chế độ: Mặc định, tự động, chỉ điều chỉnh 1 lần, tự điều chỉnh
• Ghép nối Trigger: DC, AC, LF Reject, HF Reject, Noise Reject
• Phạm vi giữ kích hoạt: 40 ns đến 10.00 s

Vôn Kế Kỹ Thuật Số KEYSIGHT DSOX3022G

• Chức năng: ACrms, DC, DCrms
• Độ phân giải: ACV/DCV: 3 digits
• Tốc độ đo lường: 100 lần/giây

WaveGen – Máy Phát Tín Hiệu Tích Hợp

• Dạng sóng: Sin, Vuông, Dốc tuyến tính, Xung, DC, Nhiễu, Sinc, Tăng/giảm theo hàm mũ, Tim mạch, Xung Gaussian, Tùy ý
• Hình sine: Phạm vi tần số: 0.1 Hz đến 20 MHz
• Hình xung: Phạm vi tần số: 0.1 Hz đến 10 MHz
• Hình dốc: Phạm vi tần số: 0.1 Hz đến 200 kHz
• Nhiễu: Băng thông: 20 MHz (điển hình)
• Tần số:
  • Độ chính xác hình sin và dốc: 130 ppm (tần số < 10 kHz); 50 ppm (tần số > 10 kHz)
  • Độ chính xác hình vuông và xung: [50 + tần số/200] ppm (tần số < 25 kHz); 50 ppm (tần số ≥ 25 kHz)
• Độ phân giải: 0.1 Hz hoặc 4 chữ số, tùy cái nào lớn hơn
• Hệ số DC:
  • Phạm vi: ± 2.5 V vào Hi-Z; ± 1.25 V vào 50 ohms
  • Độ phân giải: 100 μV hoặc 3 chữ số, tùy cái nào lớn hơn
  • Độ chính xác: ± 1.5% của biên độ ± 3 mV
• Biên độ:
  • Phạm vi: 20 mVpp đến 5 Vpp vào Hi-Z; 10 mVpp đến 2.5 Vpp vào 50 ohms
  • Độ chính xác: 2% (tần số = 1 kHz)

Các Phép Toán Dạng Sóng

• Các phép toán: Cộng, Trừ, Nhân, Chia, Tính đạo hàm, Tính tích phân, FFT, Công thức Ax + B, Bình phương, Căn bậc hai, Giá trị tuyệt đối, Logarithm thông thường, Logarithm tự nhiên, Số mũ, Số mũ với cơ số 10, Bộ lọc thông thấp, Bộ lọc thông cao, Giá trị trung bình, Độ trượt, Bao envelope, Phóng to, Giữ giá trị lớn nhất, Giữ giá trị nhỏ nhất, Xu hướng đo, Logic bus biểu đồ (Timing or State), Tín hiệu nối tiếp biểu đồ (CAN, CAN FD, LIN, và SENT)
• FFT:
  • Window: Hanning, flat top, rectangular
  • Blackman-Harris – lên đến độ phân giải 64 kpts

Máy hiện sóng Keysight DSOX3022G cung cấp băng thông 200 MHz, tốc độ lấy mẫu 5 GSa/s và bộ nhớ mở rộng lên đến 4 Mpts. Với các công cụ phân tích mạnh mẽ, giao diện người dùng thân thiện và tốc độ cập nhật dạng sóng nhanh, thiết bị này lý tưởng cho các ứng dụng điện tử, viễn thông và tự động hóa. DSOX3022G đáp ứng nhu cầu của cả sinh viên và chuyên gia với khả năng giải mã tín hiệu và nhiều tùy chọn kết nối.

Đặc điểm nổi bật DSOX3022G

Khả năng đo lường chính xác

Máy hiện sóng Keysight DSOX3022G cung cấp độ chính xác cao với tốc độ cập nhật dạng sóng lên đến 1 triệu dạng sóng mỗi giây. Điều này giúp người dùng dễ dàng quan sát và phân tích các tín hiệu điện tử phức tạp và thay đổi nhanh chóng. Với băng thông 200 MHz và 2 kênh đo lường, thiết bị này thích hợp cho nhiều ứng dụng trong nghiên cứu và phát triển, cũng như trong môi trường giáo dục và công nghiệp.

Thiết kế thân thiện, dễ sử dụng

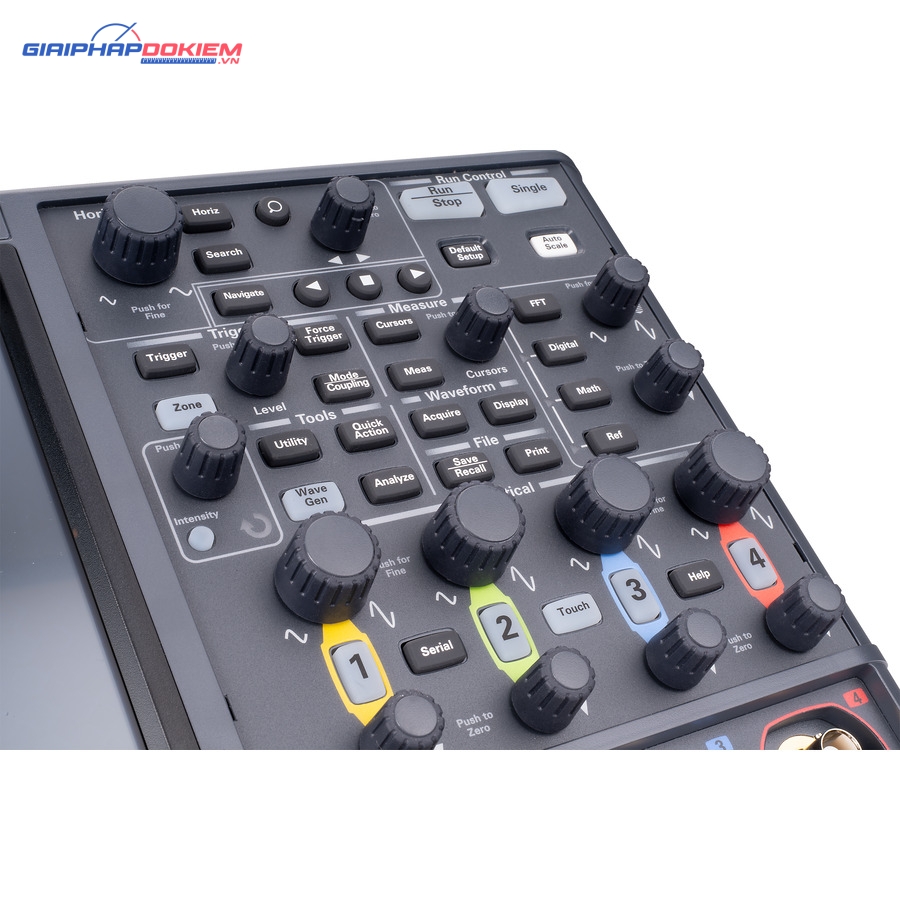

Keysight DSOX3022G được trang bị màn hình màu cảm ứng lớn, cho phép người dùng thao tác và theo dõi các dạng sóng dễ dàng. Các chức năng như tự động cài đặt (Auto Scale) và kích hoạt vùng (Zone Trigger) giúp giảm thiểu thời gian thiết lập và tối ưu hóa quy trình đo lường. Giao diện trực quan với các biểu tượng dễ nhận biết giúp người dùng nhanh chóng làm quen và sử dụng thiết bị hiệu quả.

Công cụ phân tích mạnh mẽ

DSOX3022G đi kèm với các công cụ phân tích như phân tích phổ, đo thời gian thực và các tính năng đo lường tự động. Thiết bị có giao diện người dùng thân thiện với màn hình cảm ứng màu lớn, các nút điều khiển dễ sử dụng và menu trực quan, giúp người dùng thiết lập và tiến hành các phép đo nhanh chóng. Ngoài ra, khả năng kết nối linh hoạt qua các cổng USB, LAN và tùy chọn kết nối không dây giúp dễ dàng truyền dữ liệu và tích hợp vào các hệ thống hiện có.

Trang bị tính năng WaveGen

Máy hiện sóng Keysight DSOX3022G được trang bị tính năng WaveGen, mang lại khả năng tạo dạng sóng đa dạng và tùy chỉnh, đáp ứng nhu cầu kiểm tra và phân tích trong nhiều lĩnh vực. WaveGen cho phép người dùng tạo và chỉnh sửa các dạng sóng từ các dạng cơ bản như sin, vuông, tam giác cho đến các dạng phức tạp hơn. Điều này giúp mô phỏng các tín hiệu thực tế và phân tích phản hồi của hệ thống đối với các dạng tín hiệu khác nhau.

Tính năng tiện lợi

Tính năng WaveGen được tích hợp trực tiếp vào giao diện của DSOX3022G, giúp việc tạo và sử dụng các dạng sóng trở nên dễ dàng và tiện lợi. Người dùng có thể nhanh chóng truy cập và điều chỉnh các thông số ngay trên màn hình cảm ứng, mang lại trải nghiệm sử dụng mượt mà và hiệu quả.
