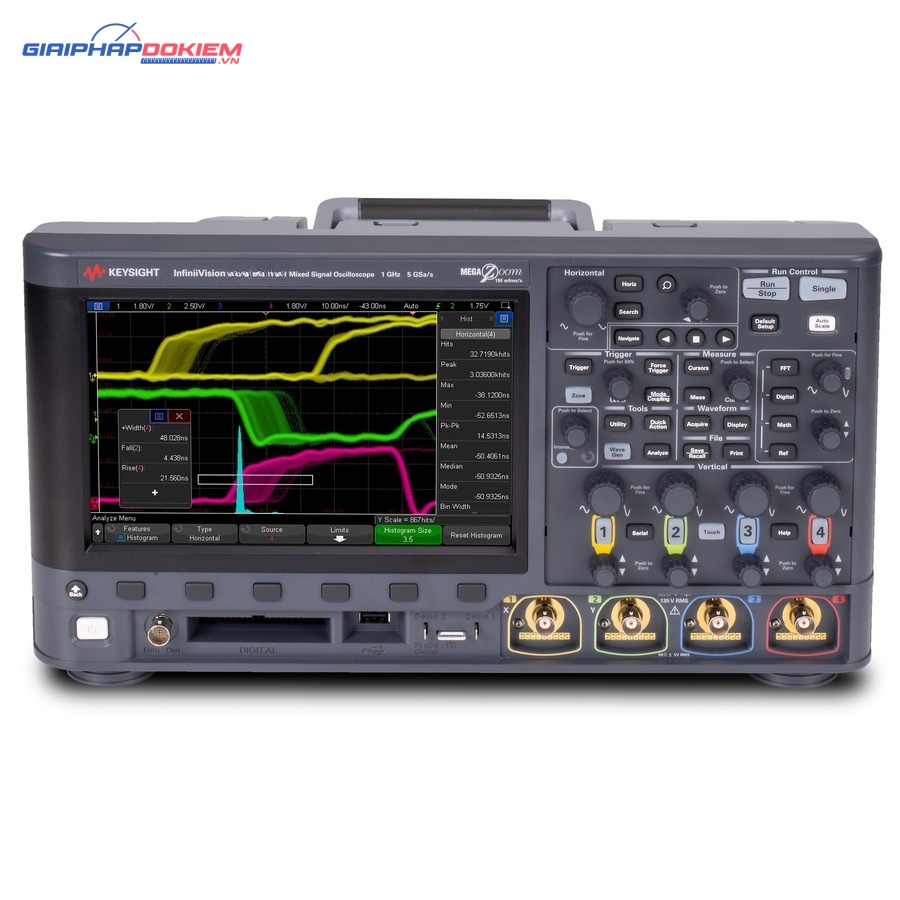

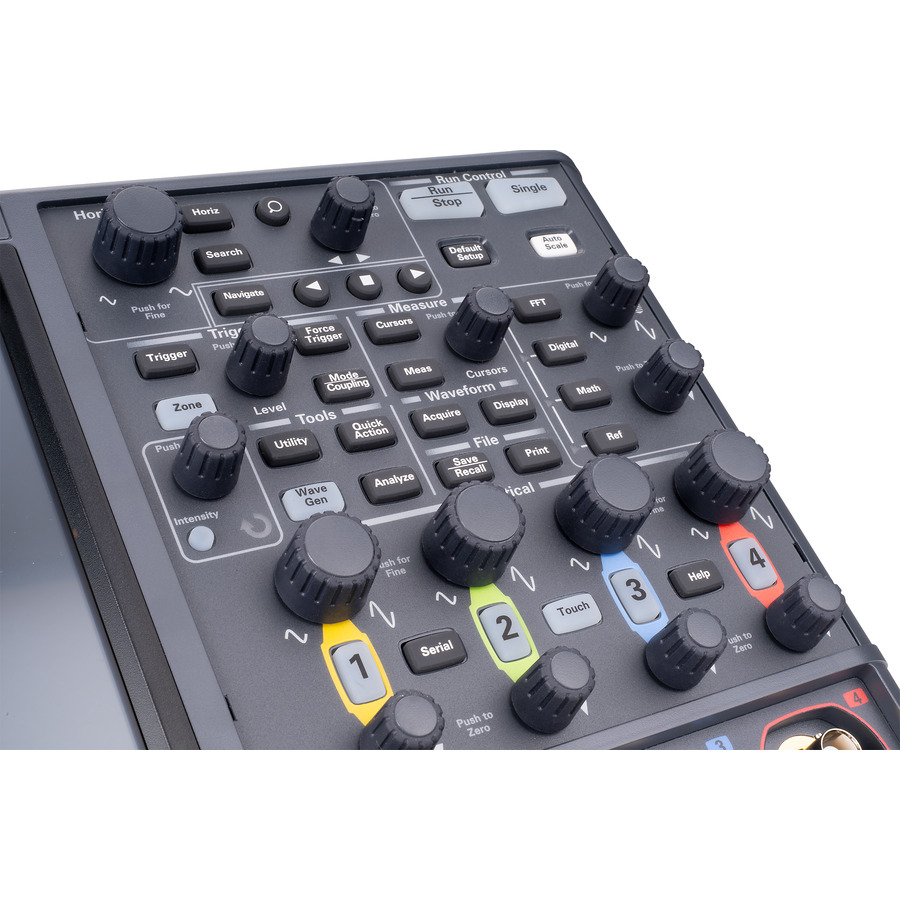

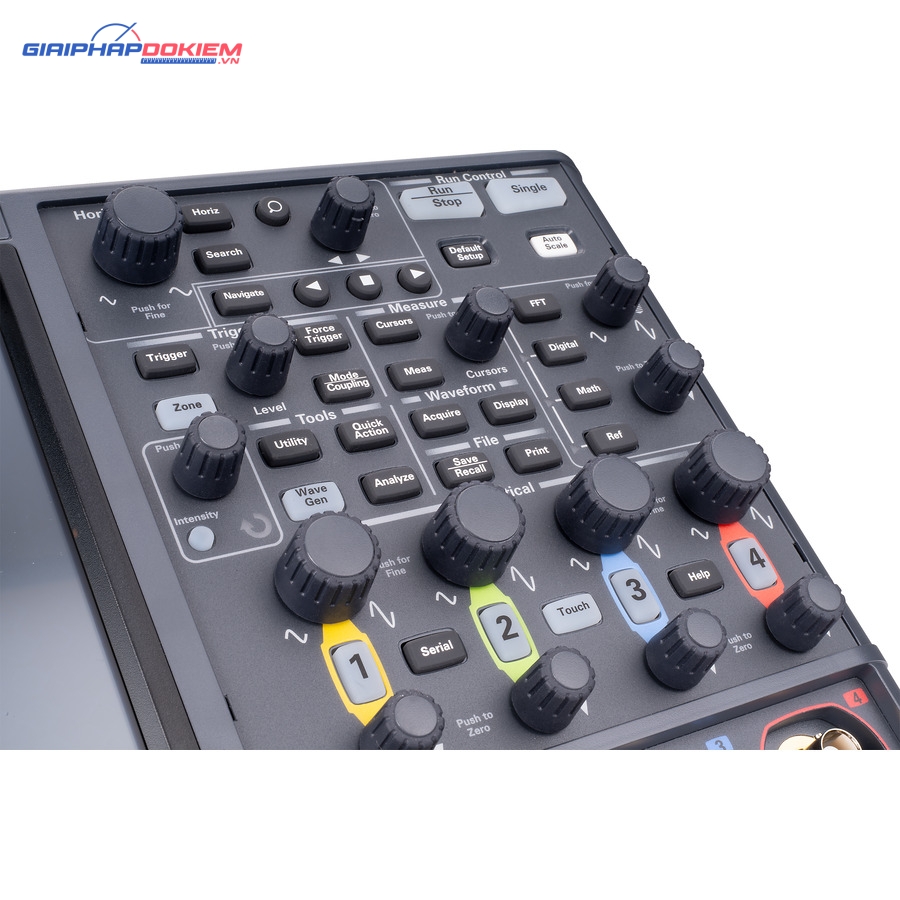

Máy hiện sóng số KEYSIGHT DSOX3054G (4-CH; 500MHz; w/ Wavegen)

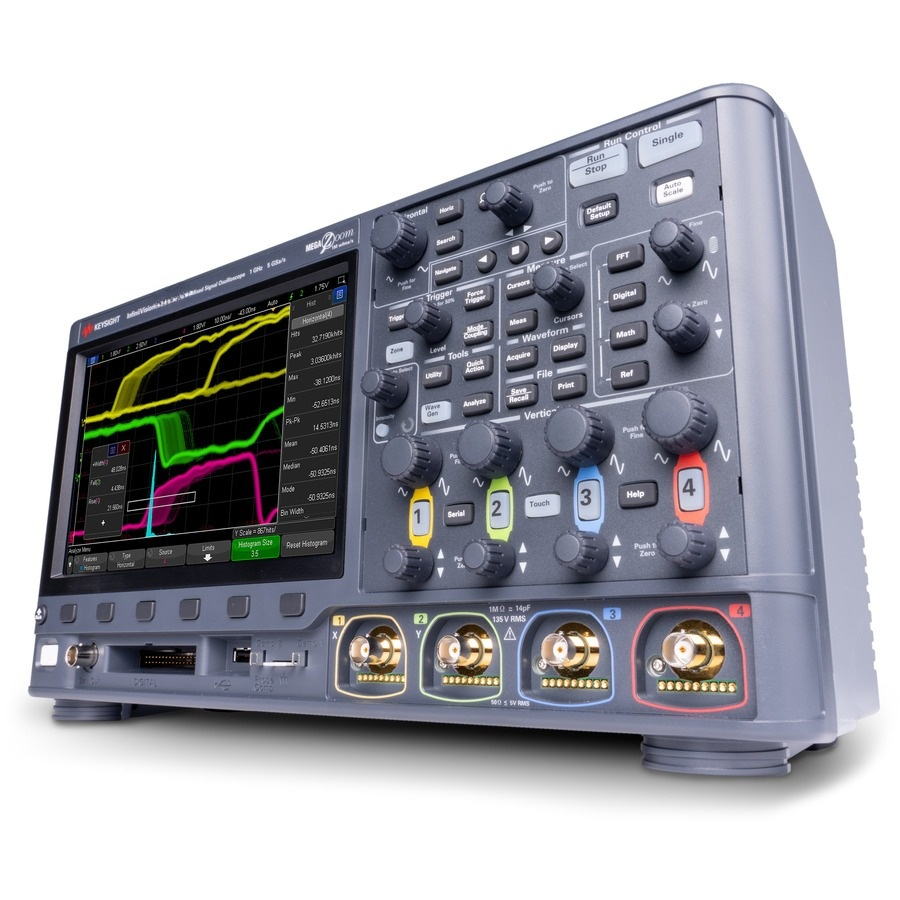

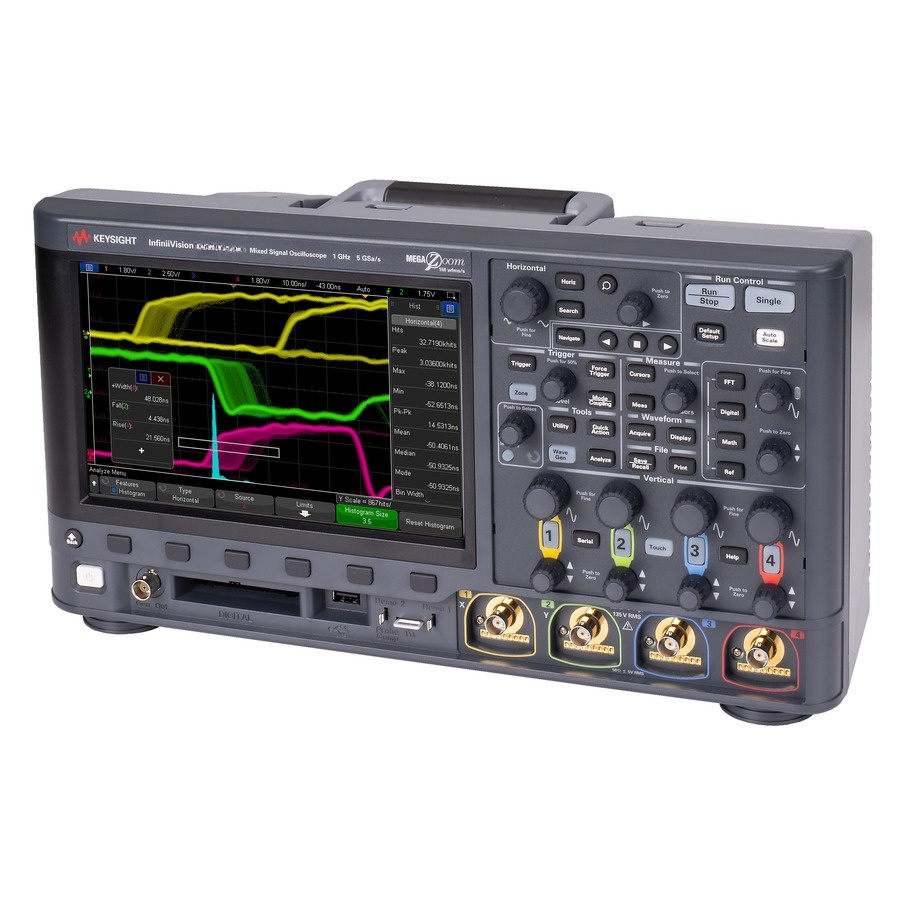

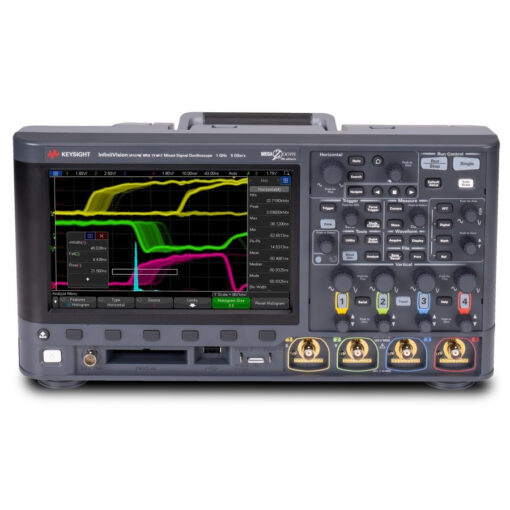

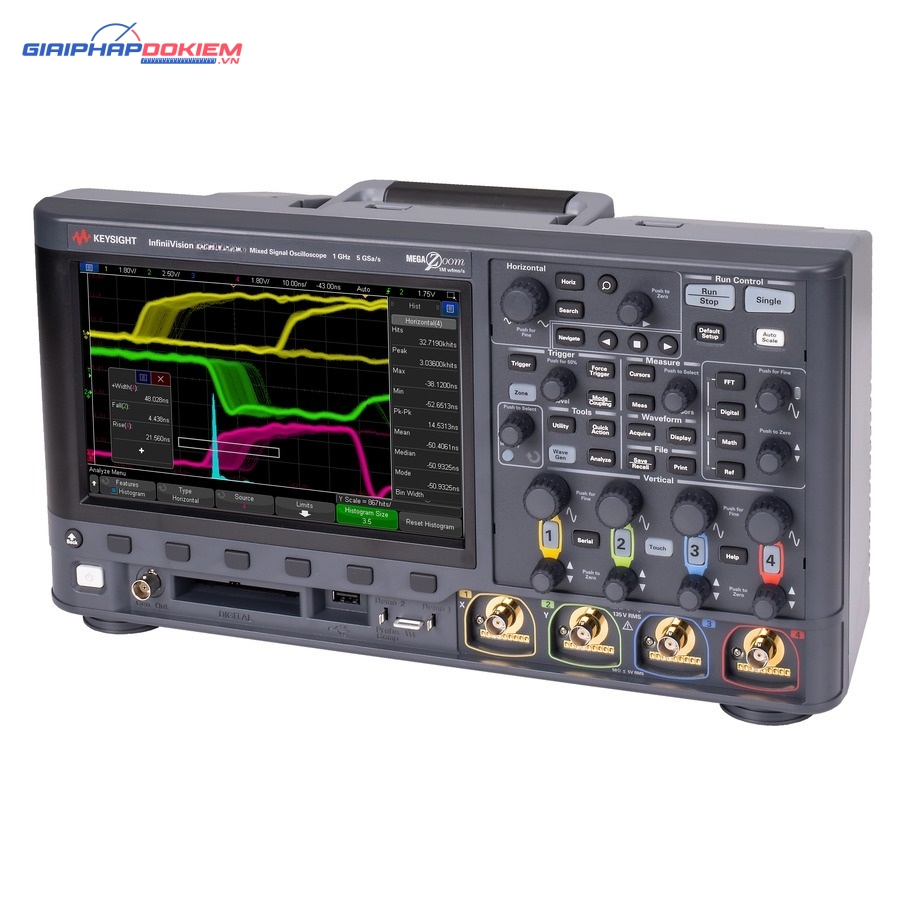

Giới thiệu Máy hiện sóng số KEYSIGHT DSOX3054G (4-CH; 500MHz; w/ Wavegen)

KEYSIGHT DSOX3054G có băng thông 500 MHz, tốc độ lấy mẫu 5 GSa/s và bộ nhớ lên đến 4 Mpts. Với các công cụ phân tích mạnh mẽ, giao diện thân thiện với người dùng và tốc độ cập nhật dạng sóng nhanh, thiết bị này lý tưởng cho các ứng dụng điện tử, viễn thông và tự động hóa. DSOX3054G đáp ứng nhu cầu của cả sinh viên và chuyên gia với khả năng giải mã tín hiệu và nhiều tùy chọn kết nối.

KEYSIGHT DSOX3054G cung cấp khả năng đo lường chính xác với tốc độ cập nhật dạng sóng lên tới 1 triệu dạng sóng mỗi giây. Điều này cho phép người dùng dễ dàng quan sát và phân tích các tín hiệu điện tử phức tạp và thay đổi nhanh chóng. Với băng thông 500 MHz và hai kênh đo lường,

THÔNG SỐ KỸ THUẬT KEYSIGHT DSOX3054G

Dữ liệu kỹ thuật chung DSOX3054G

• Băng thông: 500 MHz
• Thời gian tăng tính toán (10 đến 90%): ≤ 700 ps

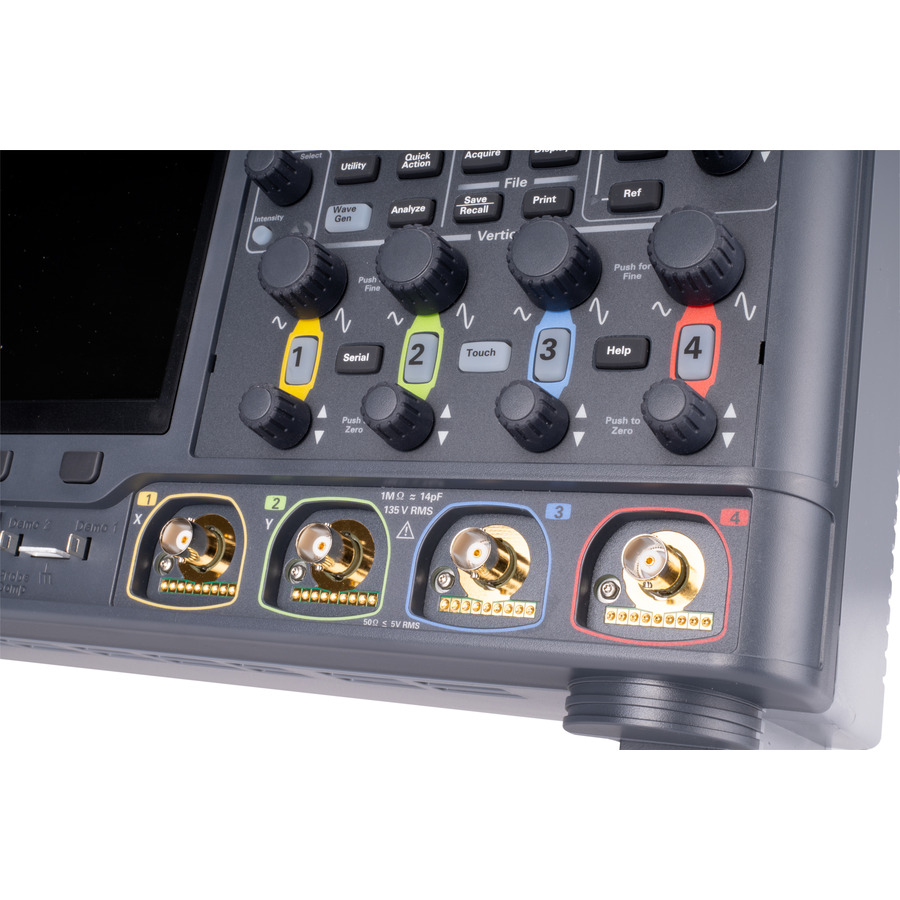

• Kênh đầu vào: 4
• Tốc độ lấy mẫu tối đa: 5 GSa/s khi sử dụng một nửa số kênh, 2.5 GSa/s khi sử dụng toàn bộ kênh
• Độ sâu bộ nhớ tối đa: 4 Mpts khi sử dụng một nửa số kênh, 2 Mpts khi sử dụng toàn bộ kênh
• Kích thước và loại màn hình: Màn hình cảm ứng điện dung 8.5 inch hỗ trợ cử chỉ
• Tốc độ cập nhật dạng sóng: > 1,000,000 dạng sóng mỗi giây

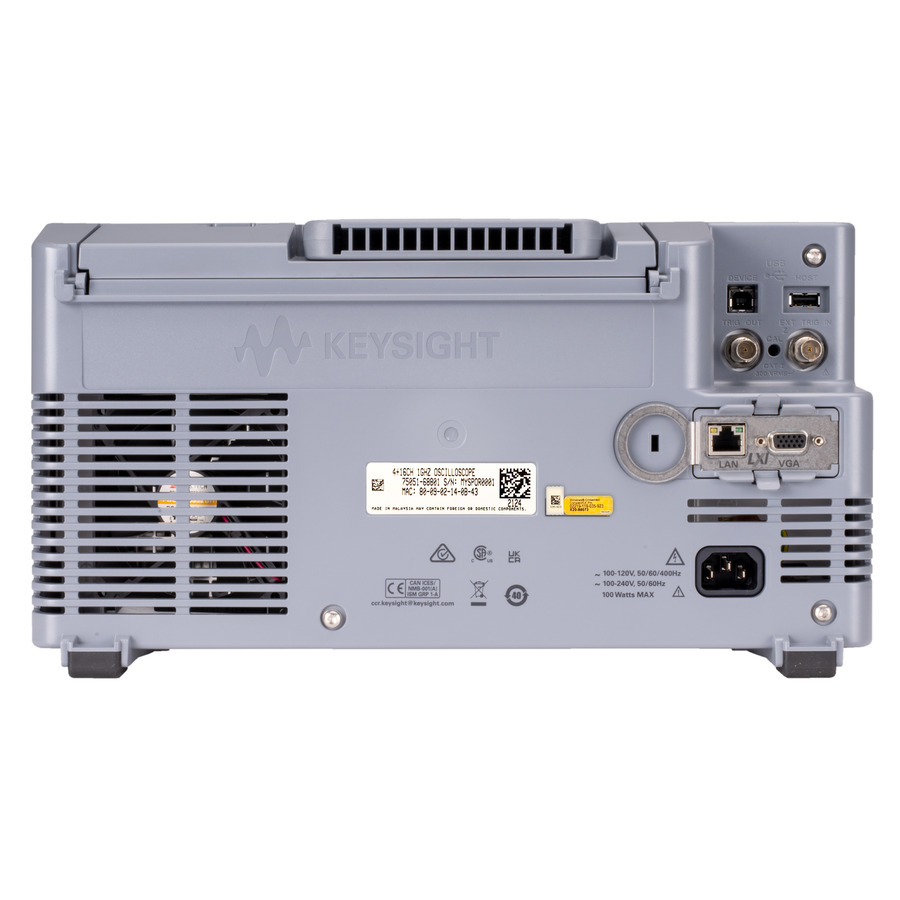

• Kết nối:
  • Cổng chuẩn:

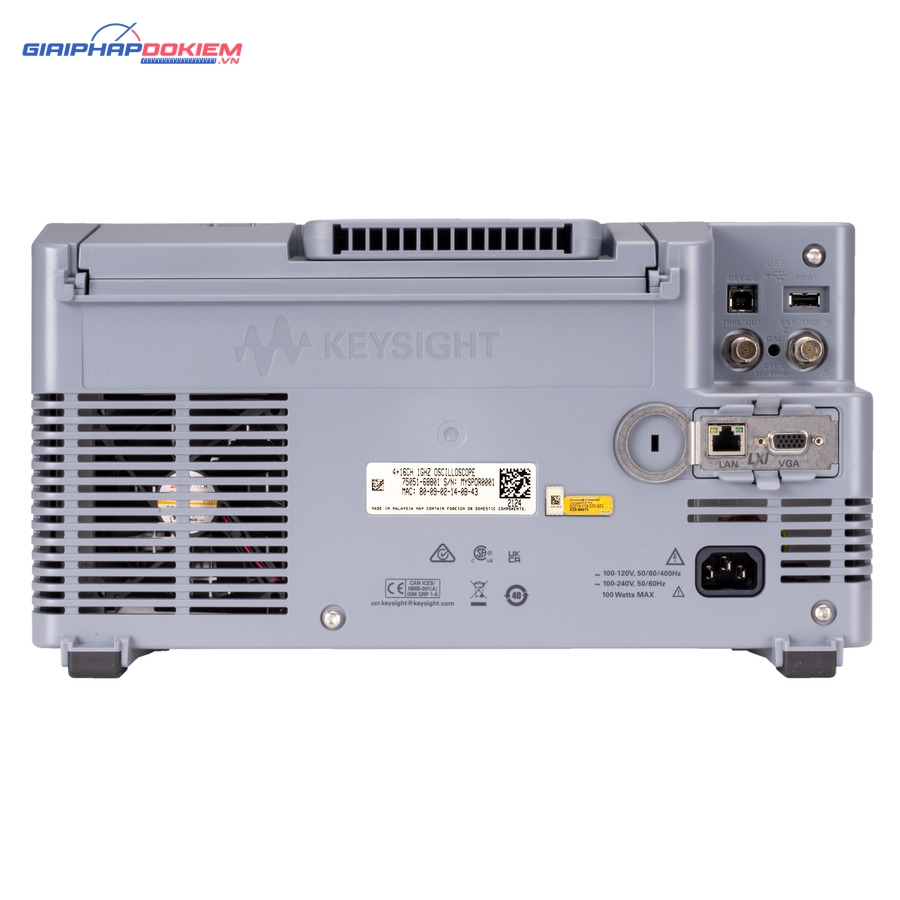

    • Một cổng USB 2.0 tốc độ cao ở mặt sau, hỗ trợ giao thức USBTMC
    • Hai cổng USB 2.0 tốc độ cao ở mặt trước và mặt sau, hỗ trợ thiết bị lưu trữ, máy in và bàn phím
    • LAN (10/100Base-T)
    • Video ra WVGA
  • Cổng tùy chọn: GPIB
  • Đầu ra kích: Kết nối BNC ở mặt sau, hỗ trợ các chế độ: triggers, mask, và đồng bộ hóa xung generator dạng sóng

Hệ thống dọc của kênh analog KEYSIGHT DSOX3054G

• Giới hạn băng thông phần cứng: Khoảng 20 MHz (có thể chọn)
• Ghép đầu vào: AC, DC
• Trở kháng đầu vào: Có thể chọn: 1 MΩ ± 1% (14 pF), 50 Ω ± 1.5%
• Dải nhạy cảm đầu vào:
  • Mô hình 100 MHz ~ 500 MHz: 1 mV/div đến 5 V/div (1 MΩ và 50 Ω)
  • Mô hình 1 GHz: 1 mV/div đến 5 V/div (1 MΩ), 1 mV/div đến 1 V/div (50 Ω)
• Độ phân giải dọc: 8 bit (độ phân giải đo là 12 bit khi trung bình)
• Điện áp đầu vào tối đa: 125 Vrms; 190 Vpk

Hệ thống ngang của kênh analog KEYSIGHT DSOX3054G

• Dải thời gian cơ sở: 1 ns/div đến 50 s/div
• Độ chính xác thời gian cơ sở: ± 1.6 ppm + yếu tố lão hóa (năm đầu: ± 0.5 ppm, năm thứ hai: ± 0.7 ppm, 5 năm: ± 1.5 ppm, 10 năm: ± 2.0 ppm)
• Dải thời gian trễ thời gian cơ sở:
  • Trước khi kích: Lớn hơn của chiều rộng màn hình hoặc 250 μs
  • Sau khi kích: 1 s đến 500 s
• Phạm vi chỉnh lệch kênh: ± 100 ns

Hệ thống dọc của kênh số:

• Kênh đầu vào số: 16 kênh số (D0 đến D15. pod 1: D7 ~ D0, Pod 2: D15 ~ D8)
• Ngưỡng đầu vào: Ngưỡng mỗi pod
• Lựa chọn ngưỡng: TTL (+1.4 V), 5 V CMOS (+2.5 V), ECL (–1.3 V), định nghĩa bởi người dùng (có thể chọn bởi pod)
• Điện áp đầu vào tối đa: ± 40 V peak
• Độ chính xác ngưỡng: ± (100 mV + 3% của ngưỡng thiết lập)
• Dải động đầu vào tối đa: ± 10 V xung quanh ngưỡng
• Biên độ điện áp tối thiểu: 500 mVpp
• Trở kháng đầu vào: 100 kΩ ± 2% tại đầu dò
• Điện dung đầu vào: ~8 pF
• Độ phân giải dọc: 1 bit

Hệ thống ngang của kênh số:

• Độ rộng xung có thể phát hiện tối thiểu: 5 ns
• Lệch kênh: 2 ns (điển hình); 3 ns (tối đa)

Hệ thống kích của KEYSIGHT DSOX3054G

• Chế độ kích: Bình thường, Tự động, Đơn, Cưỡng bức
• Ghép kích: DC, AC, loại bỏ HF, loại bỏ LF, loại bỏ nhiễu
• Phạm vi giữ kích: 40 ns đến 10.00 s

Vôn kế số (các thông số là điển hình):

• Chức năng: ACrms, DC, DCrms
• Độ phân giải: ACV/DCV: 3 chữ số
• Tốc độ đo: 100 lần/giây

WaveGen – Máy tạo dạng sóng/tùy chọn dạng sóng tích hợp:

• Dạng sóng: Sine, Square, Ramp, Pulse, DC, Noise, Sine Cardinal (Sinc), Exponential Rise, Exponential Fall, Cardiac, Gaussian Pulse, và Arbitrary
• Sine: Dải tần số: 0.1 Hz đến 20 MHz
• Sóng vuông/xung: Dải tần số: 0.1 Hz đến 10 MHz
• Sóng ramp/tam giác: Dải tần số: 0.1 Hz đến 200 kHz
• Nhiễu: Băng thông: 20 MHz điển hình
• Tần số:
  • Độ chính xác sóng sine và ramp: 130 ppm (tần số < 10 kHz); 50 ppm (tần số > 10 kHz)
  • Độ chính xác sóng vuông và xung: [50+frequency/200] ppm (tần số < 25 kHz); 50 ppm (tần số ≥ 25 kHz)
• Độ phân giải: 0.1 Hz hoặc 4 chữ số, tùy cái nào lớn hơn
• Bù DC:
  • Dải: ± 2.5 V vào Hi-Z; ± 1.25 V vào 50 Ω
  • Độ phân giải: 100 μV hoặc 3 chữ số, tùy cái nào cao hơn
  • Độ chính xác (chế độ DC): ± 1.5% của thiết lập bù ± 3 mV
• Biên độ:
  • Dải: 20 mVpp đến 5 Vpp vào Hi-Z; 10 mVpp đến 2.5 Vpp vào 50 Ω
  • Độ chính xác: 2% (tần số = 1 kHz)

Toán học dạng sóng:

• Số học: Cộng, trừ, nhân, chia, phân biệt, tích hợp, FFT, Ax + B, bình phương, căn bậc hai, giá trị tuyệt đối, logarithm chung, logarithm tự nhiên, hàm mũ, hàm mũ cơ sở 10, bộ lọc thông thấp, bộ lọc thông cao, giá trị trung bình, làm mịn, bao phong, phóng đại, giữ tối đa, giữ tối thiểu, xu hướng đo lường, biểu đồ logic bus (Timing hoặc State), biểu đồ tín hiệu nối tiếp (CAN, CAN FD, LIN, và SENT)
• FFT:
  • Kích thước bản ghi: Lên đến 64 kpts độ phân giải
  • Cửa sổ: Hanning, flat top, rectangular
  • FFT có cổng thời gian: Cổng khoảng thời gian dữ liệu cho phân tích FFT trong chế độ phóng to. Để phân tích tương quan miền thời gian và tần số.
  • Dạng sóng: FFT, giữ tối đa, giữ tối thiểu, trung bình
  • Blackman-Harris – Tối đa 11 đỉnh, ngưỡng và kiểm soát tăng độ dốc
