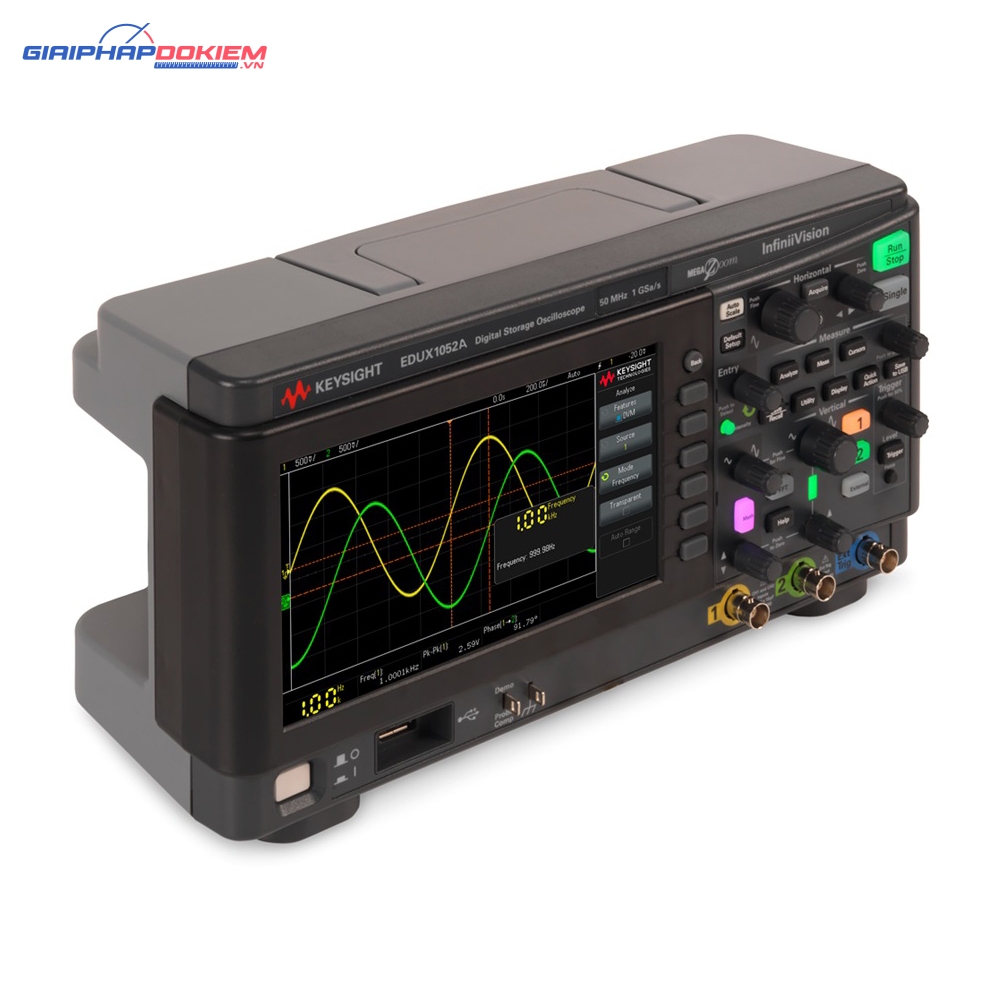

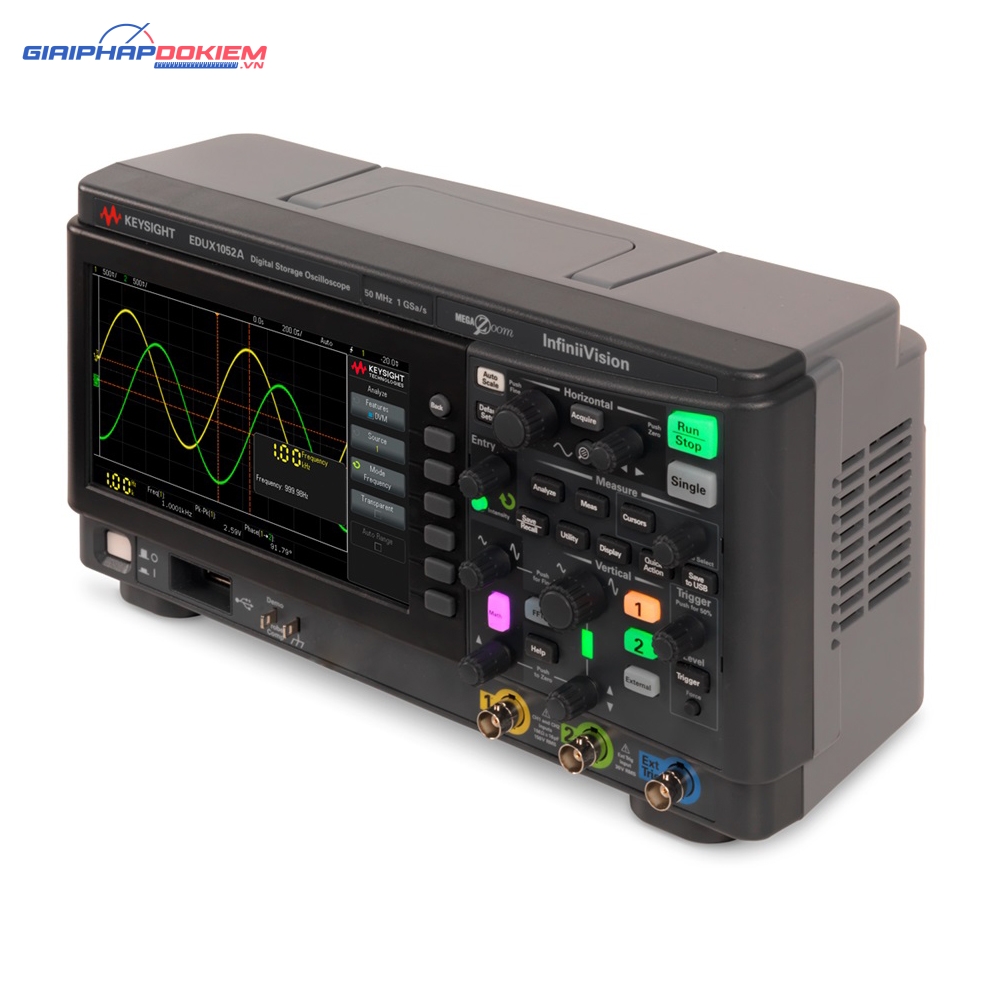

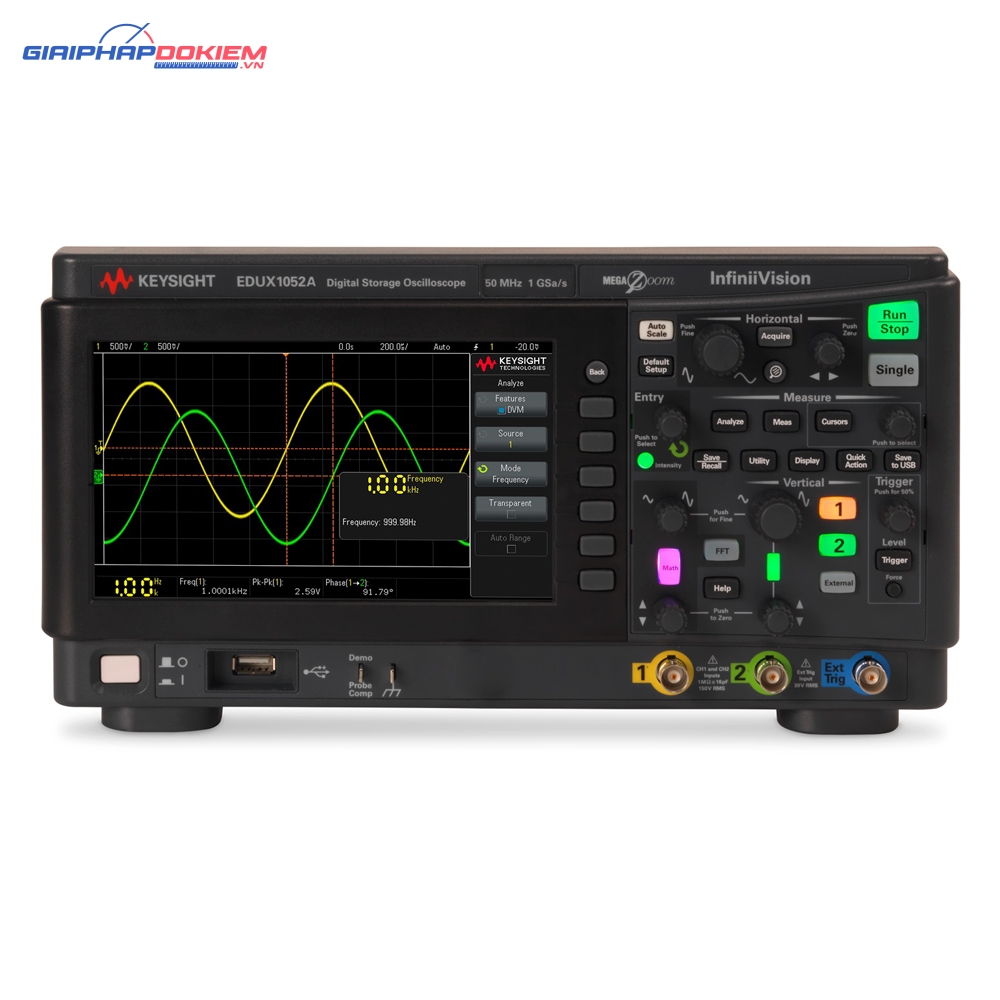

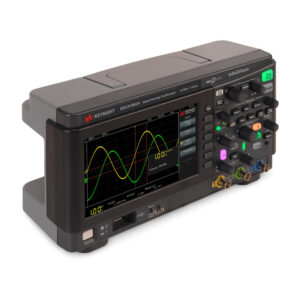

Máy Hiện Sóng Số KEYSIGHT EDUX1052A (50 MHz, 2 kênh, 1 GSa/s)

Giới thiệu máy hiện sóng Keysight EDUX1052A

KEYSIGHT EDUX1052A là dòng máy hiện sóng Keysight tầm trung, tuy nhiên sản phẩm vẫn đạt độ chính xác cao, độ tin cậy cao. Là một công cụ đo đa năng được tích hợp nhiều tính năng trong một như đo điện, bộ nguồn, dao động ký giúp hoàn thiện công việc tốt hơn chỉ với một thiết bị nhỏ gọn. tiết kiệm tối đa không gian làm việc của bạn

Điểm qua một chút về bộ thông số kỹ thuật cơ bản của thiết bị này, ta sẽ có băng thông đo 50MHz, 2 kênh đo tương tự, tốc độ lấy mẫu lên đến 1GSa/s, độ sâu bộ nhớ 200kpts, tốc độ cập nhập tín hiệu 100.000 khung/giây. Với bộ thông số kỹ thuật ổn định này, bạn có thể thu được tín hiệu chi tiết hơn, nhiều hơn giúp quá trình tìm kiếm và gỡ lỗi diễn ra đơn giản, không tốn quá nhiều thời gian

Dòng máy Keysight Edux1052A ứng dụng khá tốt trong các khẩu nghiên cứu, sửa chữa và trong phòng thí nghiệm giáo dục

THÔNG SỐ KỸ THUẬT CỦA KEYSIGHT EDUX1052A

• Băng thông: tối đa 50MHz
• Số kênh:  2 CH + 1 ext
• Độ dài bản ghi: 200kpts mỗi kênh
• Tốc độ lấy mẫu ( tối đa) : 1 GSa/s
• Tốc độ cập nhật dạng sóng: 100,000wav/giây
• Suy hao: 0,1X đến 10.000X theo thứ tự 1-2-5; (–20 dB đến +80 dB trong các bước 0,1 dB)
• Độ nhạy:  500 μV/div tới 10 V/div
• Độ phân giải: 8 bits
• Rising time: ≤ 5 ns (70 MHz mẫu cơ bản)
  ≤ 3.5 ns (cho 100 MHz )
  ≤ 1.7 ns (cho 200 MHz )
• Dòng điện tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tốc độ cập nhật dạng sóng: 200.000 dạng sóng mỗi giây
• WaveGen: không
• Bode plot: Không
• Phân tích số liệu : I²C, SPI, UART/RS-232, CAN, LIN
• Chế độ toán học:  +, -, ×, ÷, FFT, bộ lọc thông thấp
• Chức năng đo lường: 14 amplitude, 14 timing, 4 pulse count
• FFT Window: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

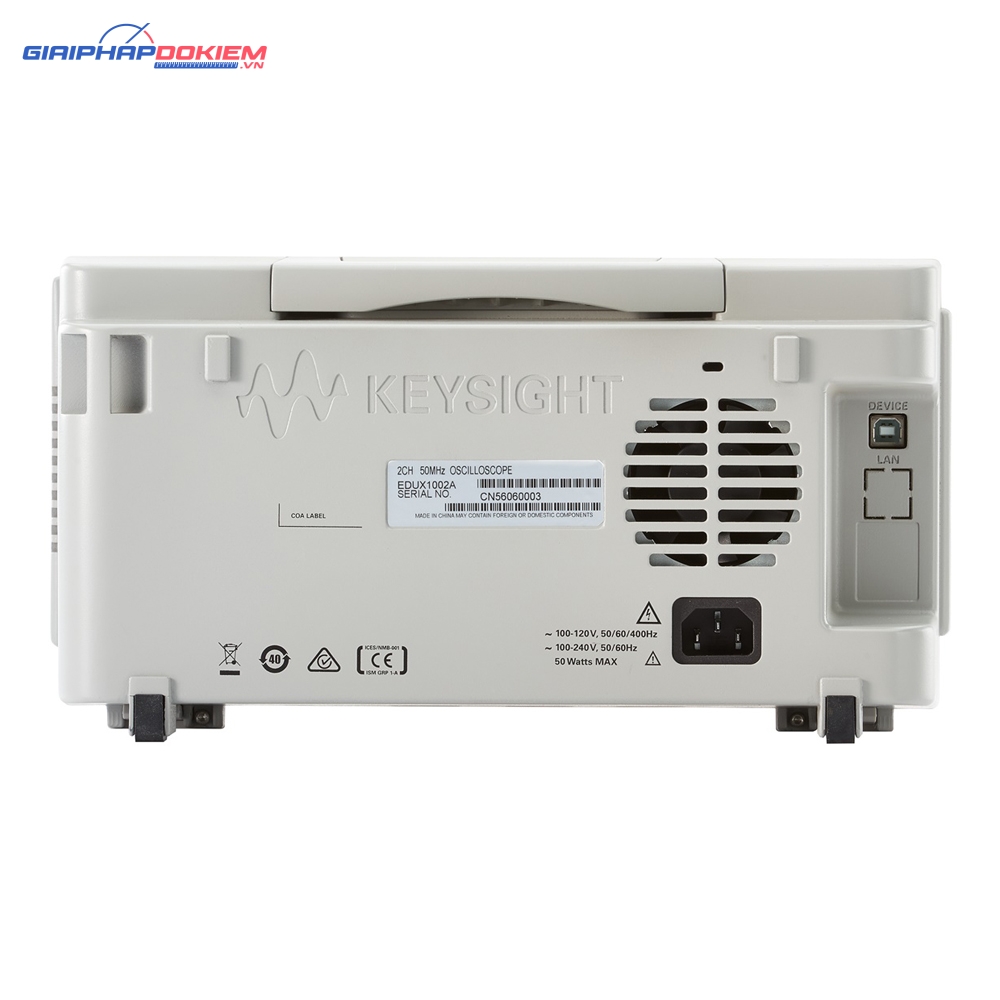

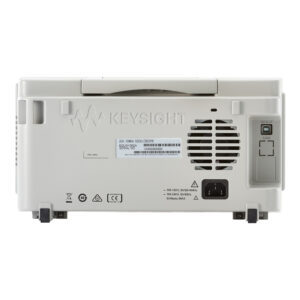

• Cổng kết nối: USB 2.0 (host và thiết bị), LAN
• Khớp nối đầu vào:  DC, AC (tần số cắt 10 Hz)
• Trở kháng đầu vào: 1 MΩ ± 2%, 16 pF ±3 pF
• Điện áp đầu vào tối đa: 150 Vrms, 200 Vpk
• Độ phân giải dọc:  độ phân giải  8 bits, từng kênh lấy mẫu đồng thời
• Độ thời gian chính xác: 50 ppm ± 5 ppm mỗi năm (hao mòn)
• Kích hoạt bên ngoài Triger: Ngoài panel (Có thể hiển thị dưới dạng kênh kỹ thuật số thứ 3 )
• Loại Trigger:  Edge, Pattern/state, Pulse width, Setup and hold, Rise/fall time, Video, I2C, RS-232/422/485/UART, SPI, CAN, LIN
• Nguồn Trigger:  Analog channels, line6, external, WaveGen, WaveGen modulation FM/FSK
• Hiển thị: 7-inch TFT LCD WVGA
• Kích thước: 314 mm (12.4 in) x 165 mm (6.5 in) x 130 mm (5.1 in) (dài x rộng x cao)
