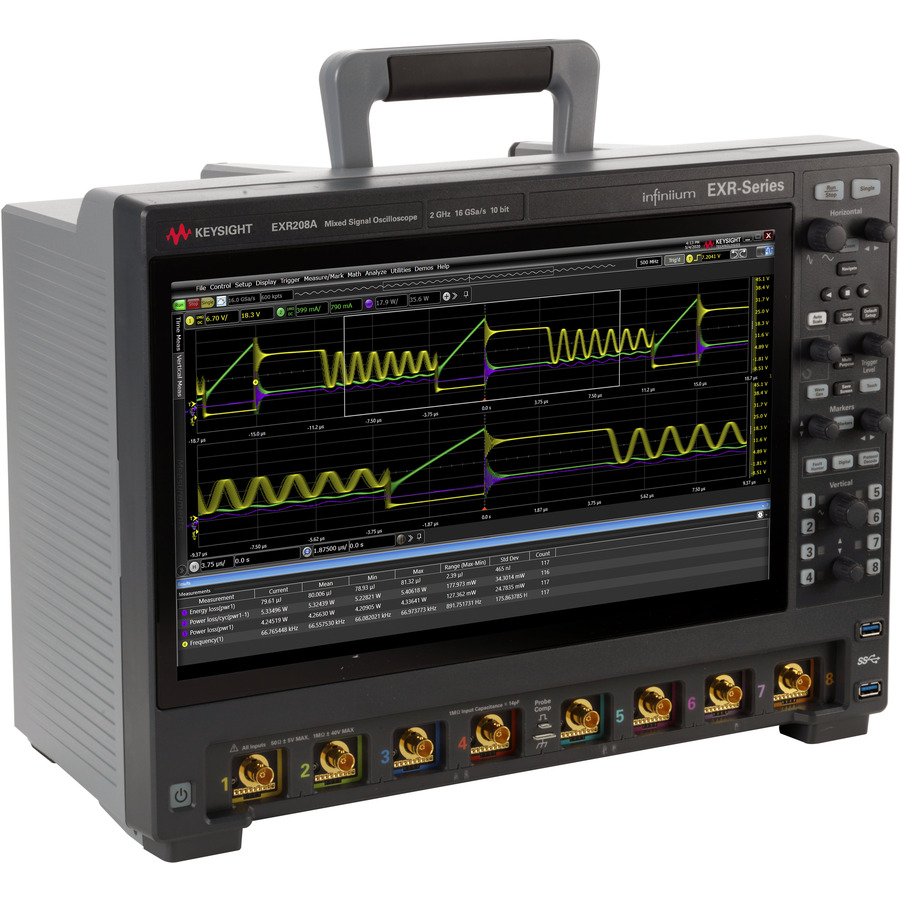

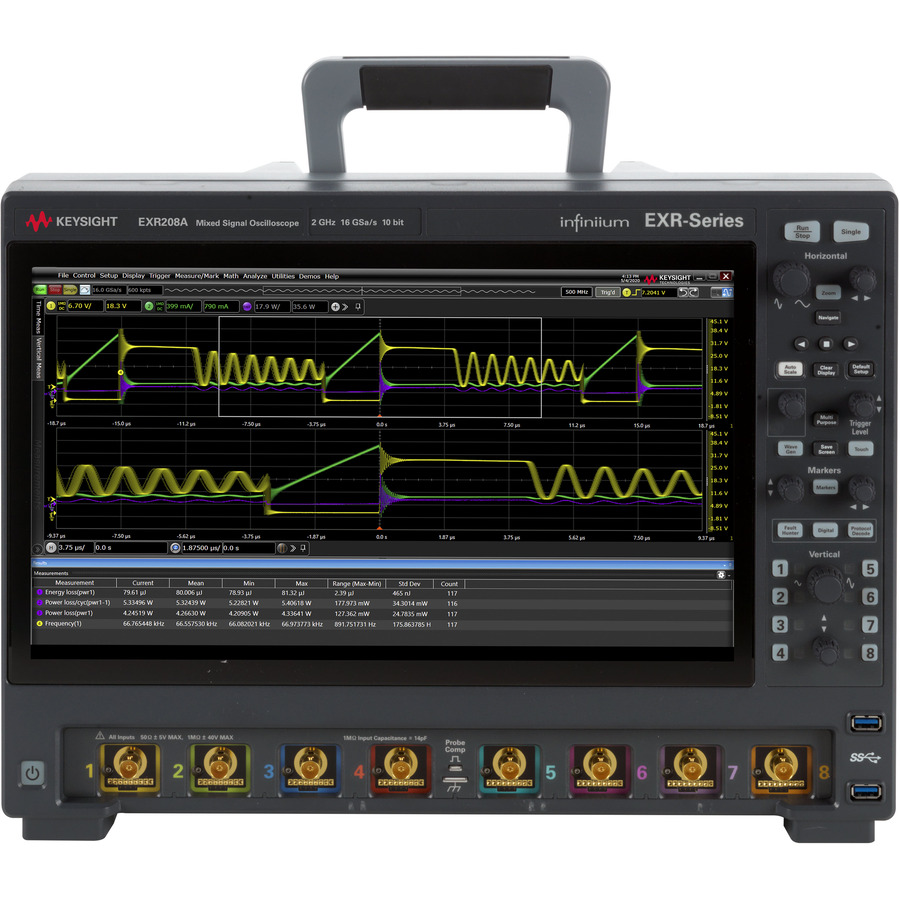

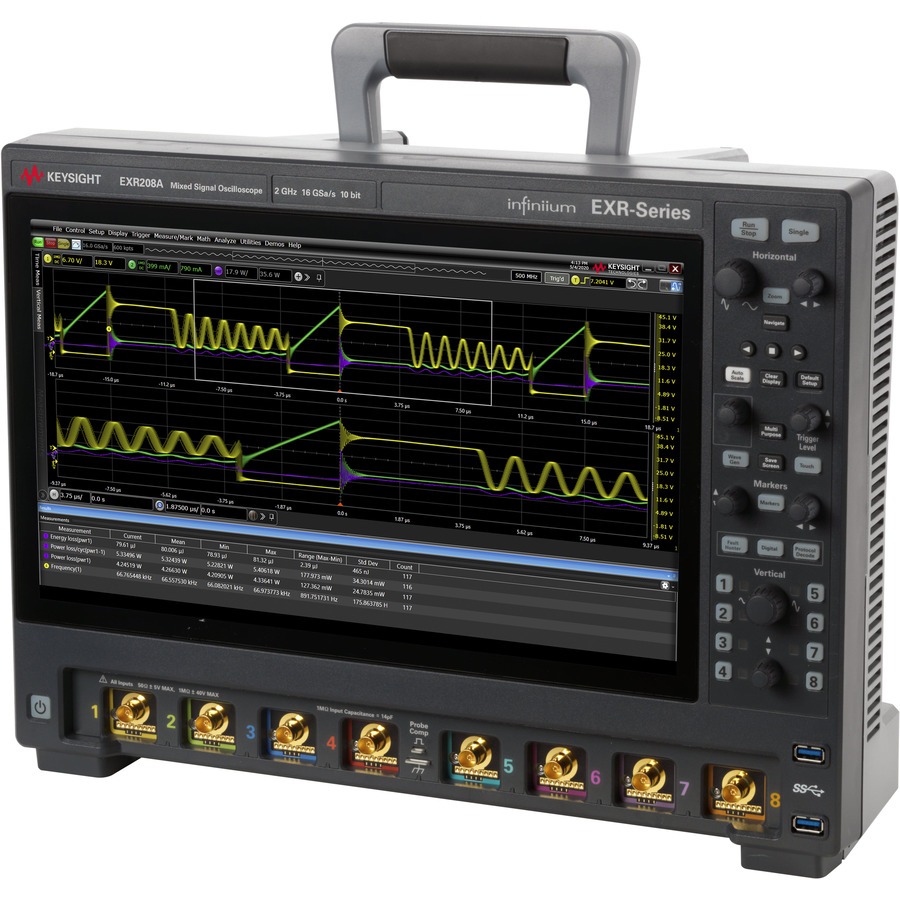

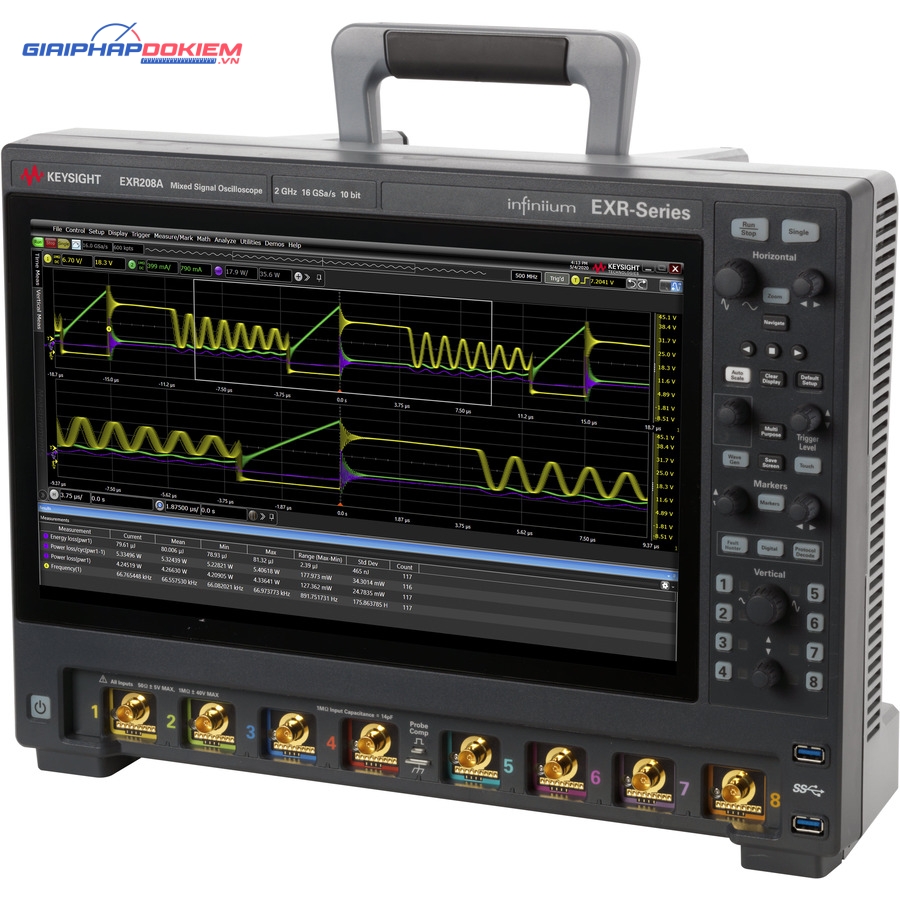

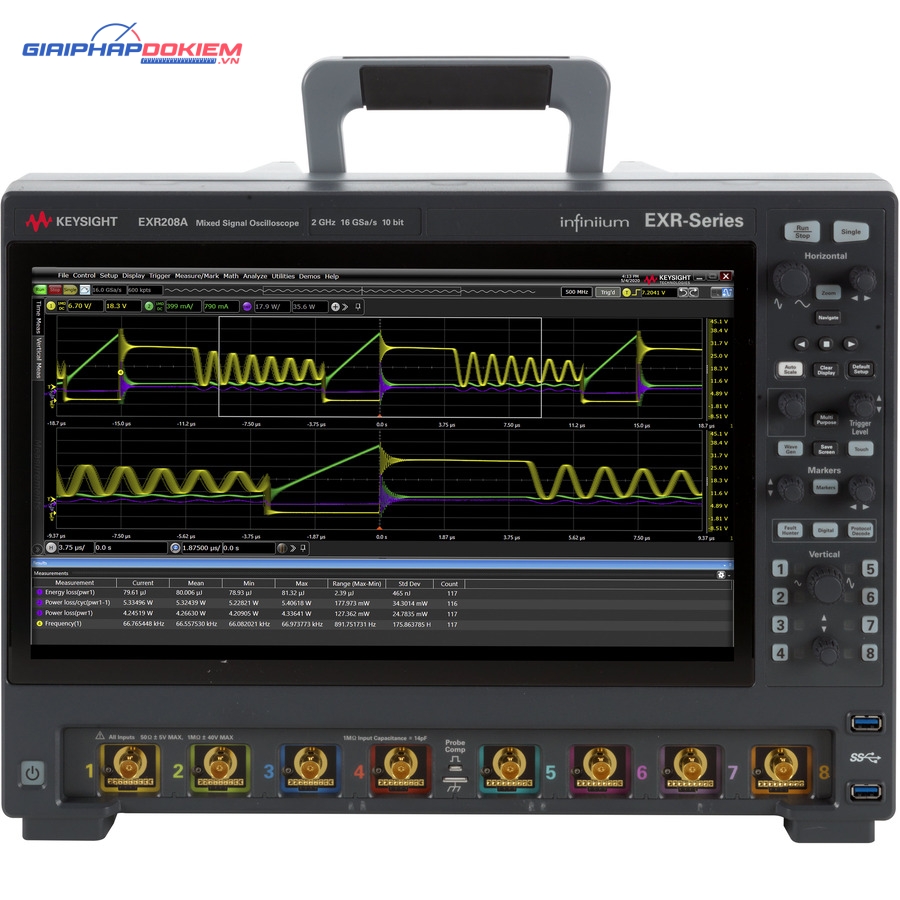

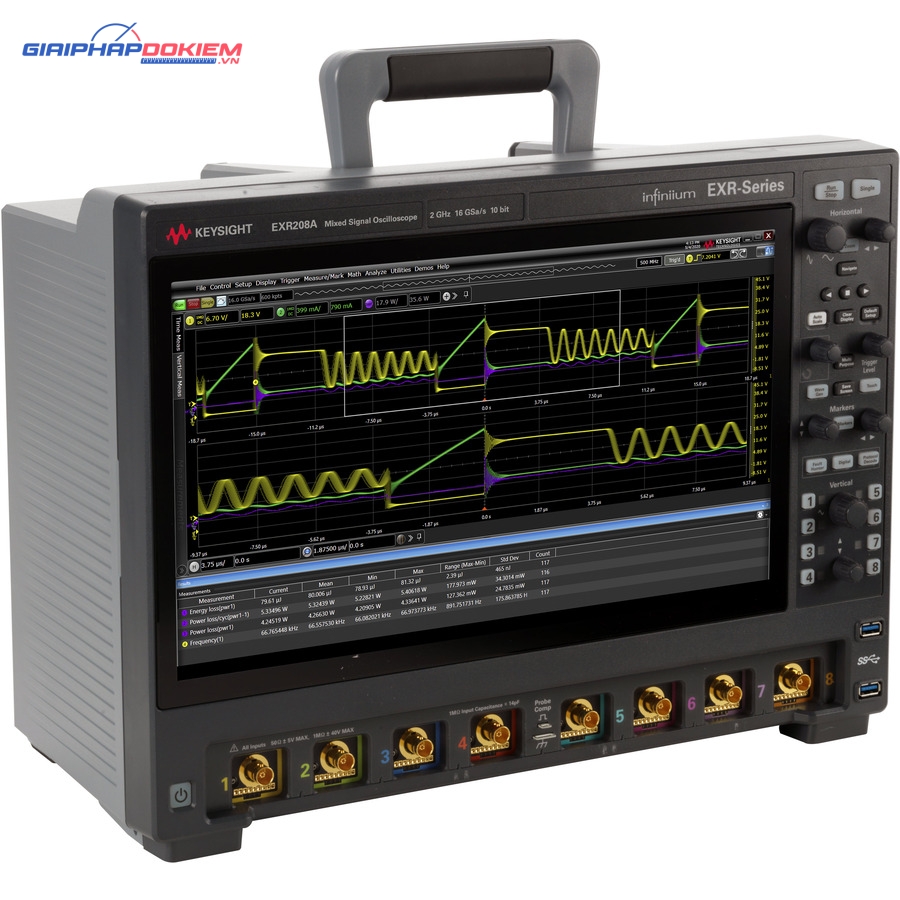

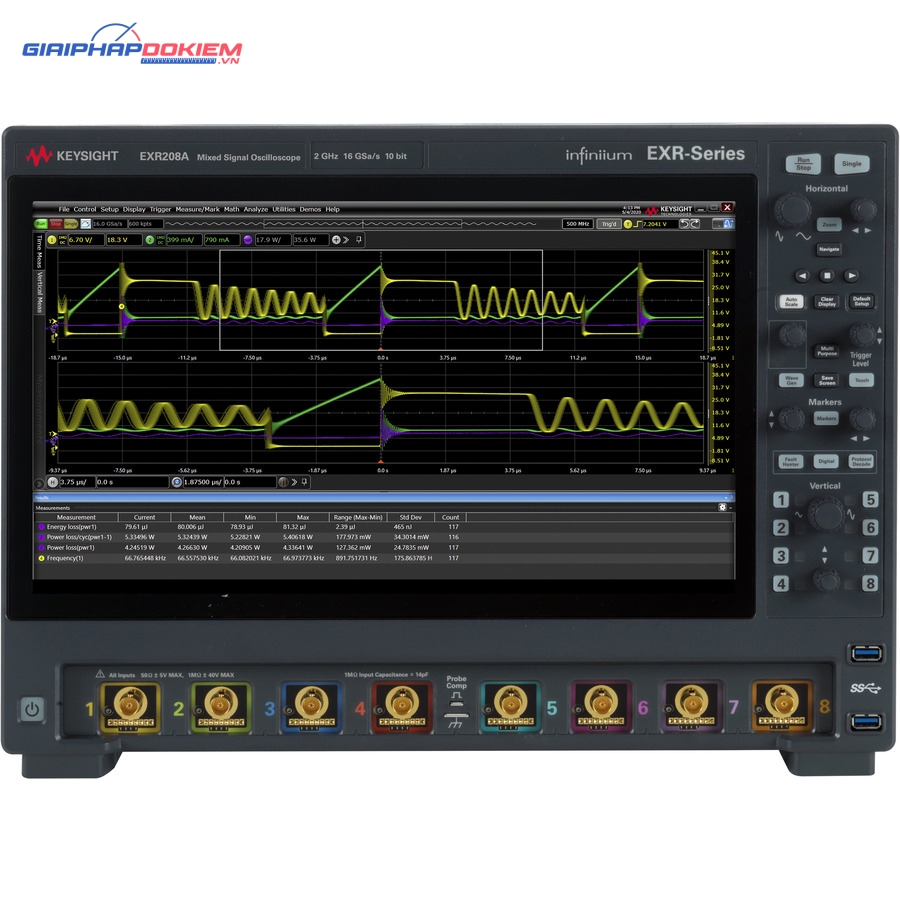

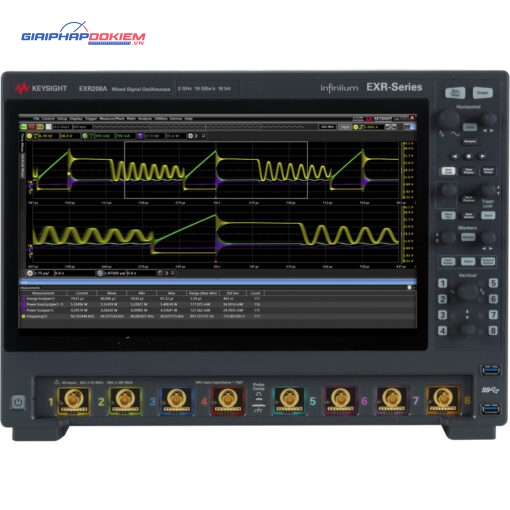

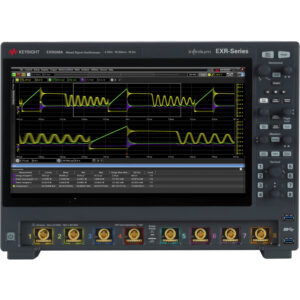

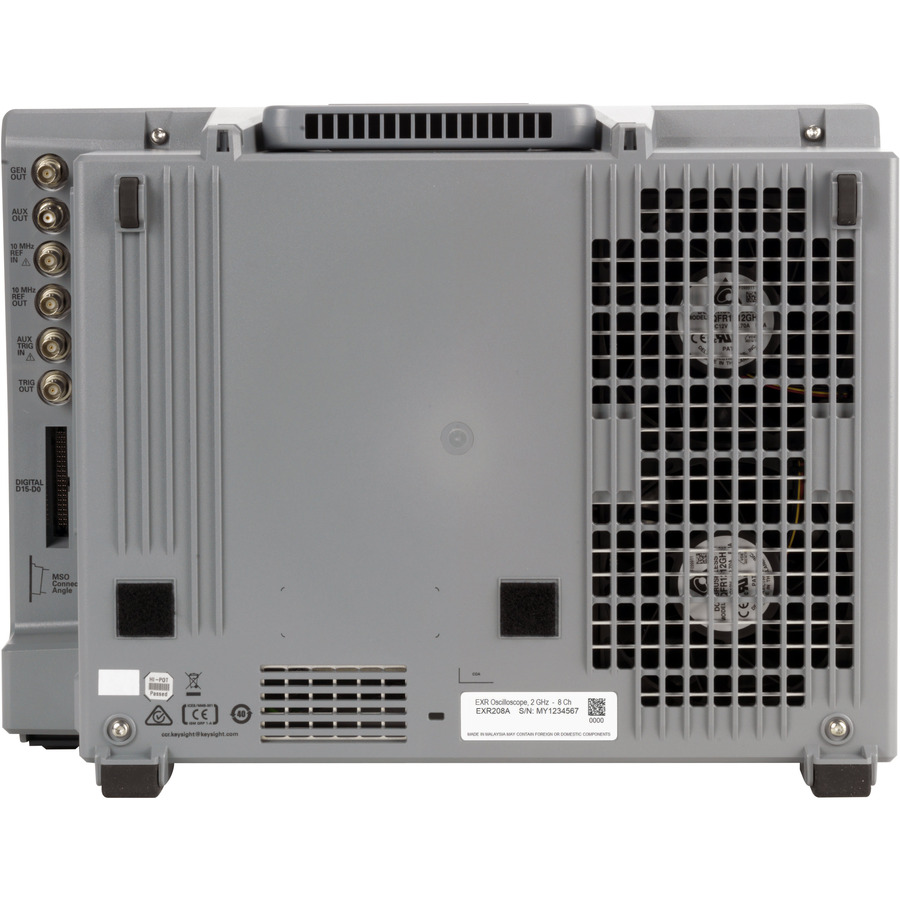

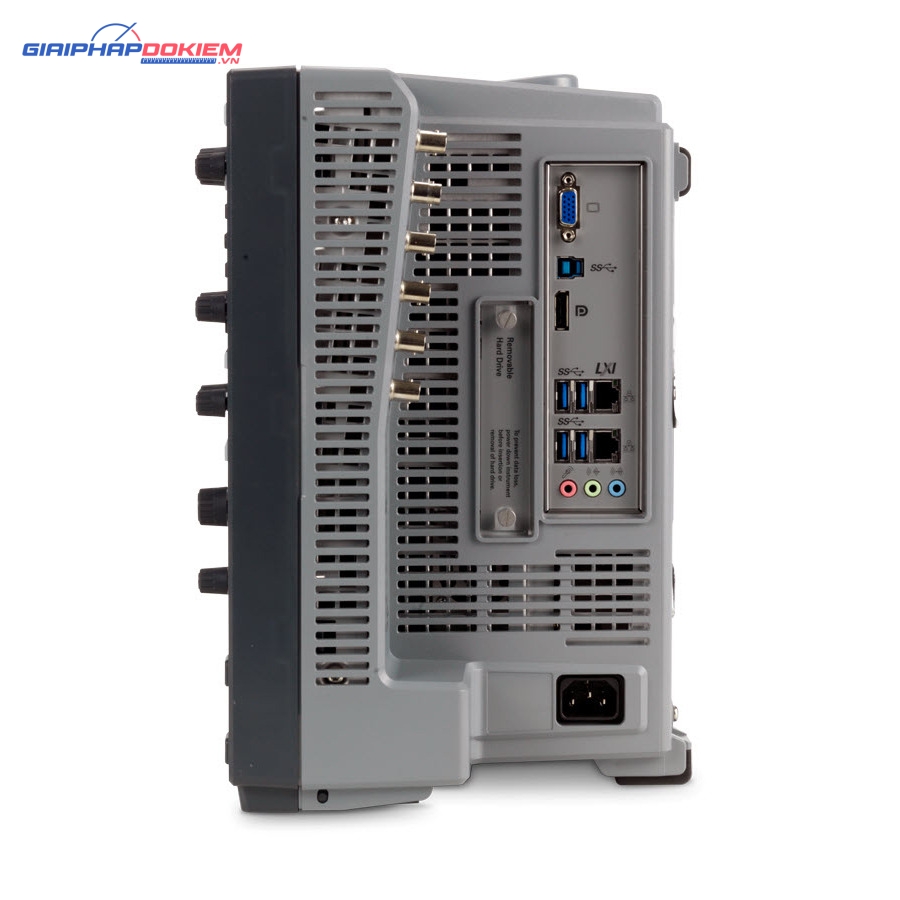

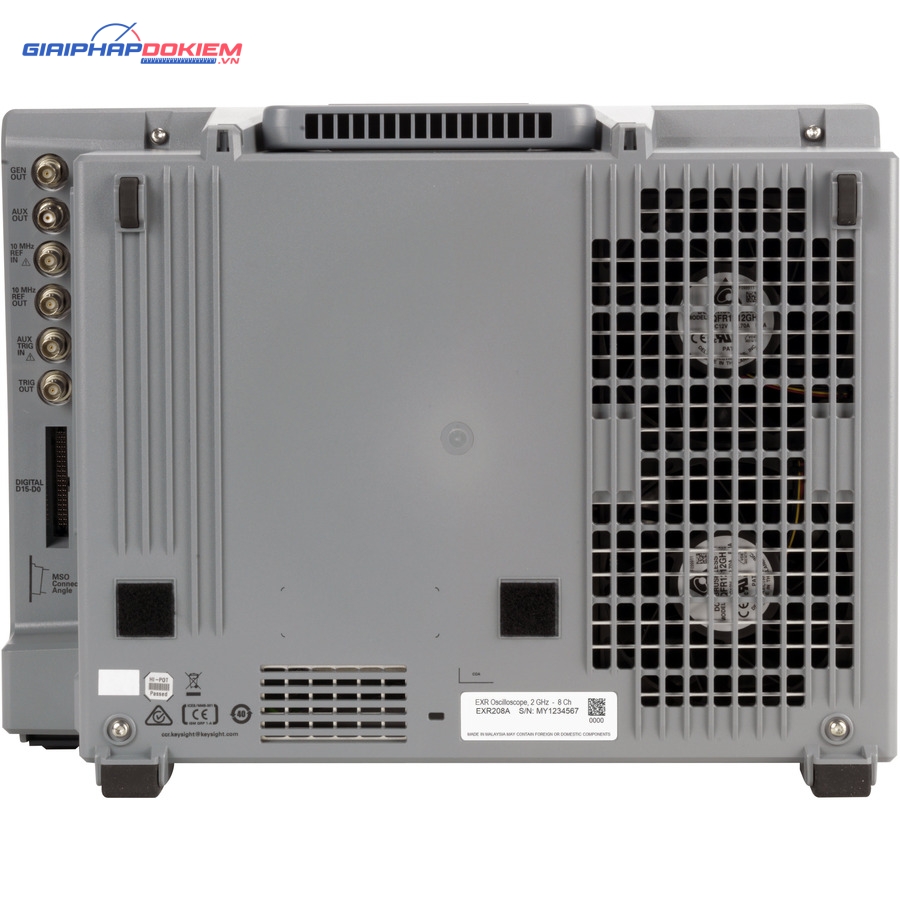

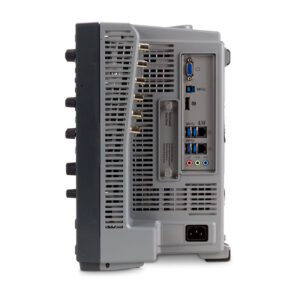

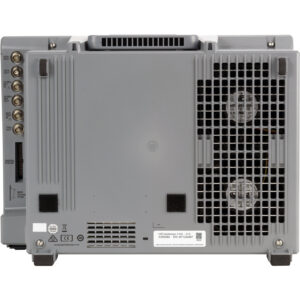

Máy hiện sóng số KEYSIGHT EXR208A

Giới Thiệu Về Máy Hiện Sóng Số KEYSIGHT EXR208A

Keysight EXR208A là thiết bị tiên tiến với nhiều tính năng vượt trội, đáp ứng nhu cầu của các kỹ sư và nhà thiết kế hiện đại. Với băng thông kênh lên đến 2 GHz và khả năng lấy mẫu thời gian thực 16 GSa/s trên tất cả các kênh, EXR208A mang lại hiệu suất tối ưu và độ chính xác cao cho các phép đo và phân tích tín hiệu.

Thông Số Kỹ Thuật KEYSIGHT EXR208A

Băng Thông

• 2 GHz (băng thông cơ bản)

Số Kênh

• 8 kênh analog + 16 kênh kỹ thuật số

Độ Dài Bản Ghi

• 100 Mpts, có thể nâng cấp lên 400 Mpts

Tốc Độ Lấy Mẫu (tối đa)

• 16 GSa/s

Suy Hao

• 0,1X đến 10.000X theo thứ tự 1-2-5; (-20 dB đến +80 dB trong các bước 0,1 dB)

Độ Nhạy

• Thấp tới 43 µV

Độ Phân Giải

• 10 bit, lên đến 16 bit với độ phân giải cao

Thời Gian Tăng

• 10/90% – 215 ps
• 20/80% – 155 ps

ENOB (Điển Hình, Không Sử Dụng Chế Độ Phân Giải Cao)

• Cao tới 9.0

Độ Trễ

• Thấp tới 118 fs

Các Tính Năng và Công Cụ

• 16 kênh kỹ thuật số: EXR2MSO
• Bộ tạo dạng sóng 50 MHz: EXR2WAV
• Đồng hồ đo điện áp số 4 chữ số, bộ đếm 10 chữ số: Tiêu chuẩn
• Phân tích giao thức: khác nhau
• Máy vẽ đồ thị: mã đi kèm với D9010PWRA hoặc EXR2WAV

Tiêu Thụ Điện Năng Tối Đa

• 50 W

Dải Điện Áp Nguồn

• 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz

Tốc Độ Cập Nhật Dạng Sóng

• Hơn 200.000 dạng sóng/giây

Phân Tích Số Liệu

• I²C, SPI, UART/RS-232, CAN, LIN

Chế Độ Toán Học

• +, -, ×, ÷, FFT, bộ lọc thông thấp

FFT Window

• Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

Cổng Kết Nối

• USB 2.0 (host và thiết bị), LAN

Khớp Nối Đầu Vào

• DC, AC (tần số cắt 10 Hz)

Trở Kháng Đầu Vào

• 1 MΩ ± 2%, 16 pF ±3 pF

Điện Áp Đầu Vào Tối Đa

• 150 Vrms, 200 Vpk

Độ Chính Xác Thời Gian

• 8 ppb

Kích Hoạt Bên Ngoài Trigger

• Ngoài panel (có thể hiển thị dưới dạng kênh kỹ thuật số thứ 3)

Loại Trigger

• Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC

Nguồn Trigger

• Edge Trigger trên tất cả các kênh analog, aux-in, đường cấp nguồn. Các hoạt động khác của Trigger như được nêu bên dưới

Trigger Coupling

• DC, AC, LF reject (50 kHz HPF), HF reject (50 kHz LPF)

Hiển Thị

• Màn hình cảm ứng 15,6 inch, full HD, hỗ trợ màn hình kép

Độ Phân Giải

• XGA (1024×768)

Hệ Điều Hành

• Windows 10

CPU

• Intel Core i5-6500, 3.2 GHz

Bộ Nhớ Hệ Thống

• 8 GB

Ổ Cứng SSD

• SSD di động 500GB, có thể nâng cấp lên SSD 1TB

Thiết Bị Ngoại Vi

• Có sẵn chuột USB quang và bàn phím nhỏ gọn

Tuân Thủ LXI

• Lớp C

Kích Thước Máy hiện sóng số KEYSIGHT EXR208A

• Chiều cao: 327 mm (12.9 in)
• Chiều rộng: 443 mm (17.5 in)
• Chiều sâu: 223 mm (8.8 in)

Trọng Lượng KEYSIGHT EXR208A

• 13.75 kg (4 kênh), 14.50 kg (8 kênh)
• Vận chuyển: 20.95 kg (4 kênh), 21.90 kg (8 kênh)

Điểm Nổi Bật Của Dòng Sản Phẩm

Độ Chính Xác Tín Hiệu Đẳng Cấp Thế Giới

Mỗi model trong dòng Infiniium EXR-Series tích hợp một bộ chuyển đổi ADC 10-bit với tốc độ lấy mẫu 16 GSa/s trên tất cả các kênh đồng thời. Hiệu quả của ADC độ phân giải cao phụ thuộc vào đầu vào có độ nhiễu thấp, hỗ trợ các mức lượng tử hóa bổ sung. Đầu vào có độ nhiễu thấp bao gồm các IC tùy chỉnh, như IC BiCMOS 130 nm, tích hợp các bộ lọc analog có thể chọn lọc và nâng cấp băng thông qua giấy phép phần mềm.

Chế Độ Lịch Sử và Công Cụ Bộ Nhớ Phân Đoạn Tiêu Chuẩn

Với chế độ lịch sử, người dùng có thể dừng máy hiện sóng bất kỳ lúc nào để xem lại lên đến 1,024 sự kiện kích hoạt trước đó. Với bộ nhớ phân đoạn, người dùng có thể thu thập hơn 100,000 sự kiện sau kích hoạt để phân tích, mà không có giới hạn giữa các sự kiện.

Nếu thiết kế của bạn có một sự kiện khó nắm bắt chỉ xuất hiện khi bạn không ở đó, các công cụ này sẽ giúp máy hiện sóng tìm kiếm sự kiện đó và cho phép bạn xem lại những gì đã được thu thập bất kỳ lúc nào. Với màn hình Full HD 1920×1080 pixel và hỗ trợ màn hình ngoài độc lập thứ hai, dữ liệu có thể được tổ chức và hiển thị theo cách tối ưu nhất cho bạn.

Kiểm Soát Hoàn Toàn Giao Diện Người Dùng

Với Infiniium EXR-Series, màn hình thứ hai có thể được sử dụng để mở rộng không gian hiển thị dữ liệu nhờ vào tính linh hoạt của giao diện người dùng Infiniium. Sắp xếp dạng sóng và vết dấu vào các tab, cửa sổ riêng biệt, lưới riêng biệt, chồng các dạng sóng lên nhau, di chuyển dữ liệu sang màn hình khác, và nhiều tính năng khác chỉ với vài thao tác chuột hoặc chạm tay.

Người dùng cũng có thể điều khiển từ xa EXR-Series từ một máy tính Windows 10 khác, với cài đặt mạng phù hợp, bằng cách sử dụng tính năng Kết Nối Máy Tính Từ Xa tiêu chuẩn của Windows 10.
