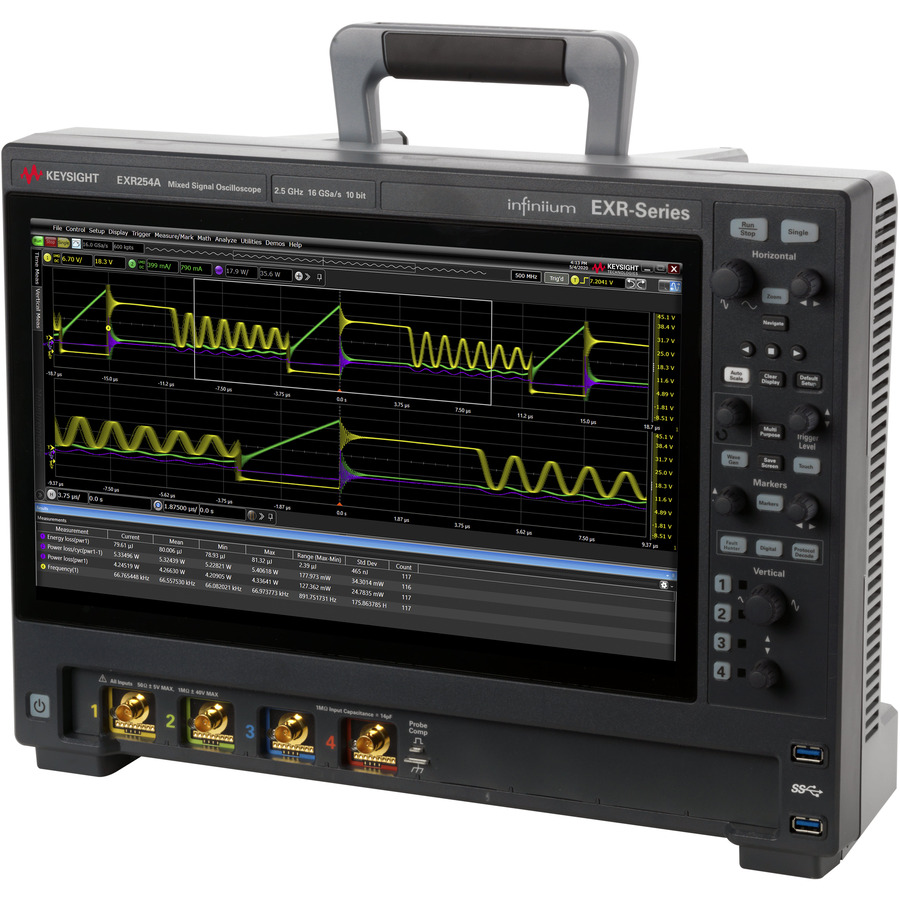

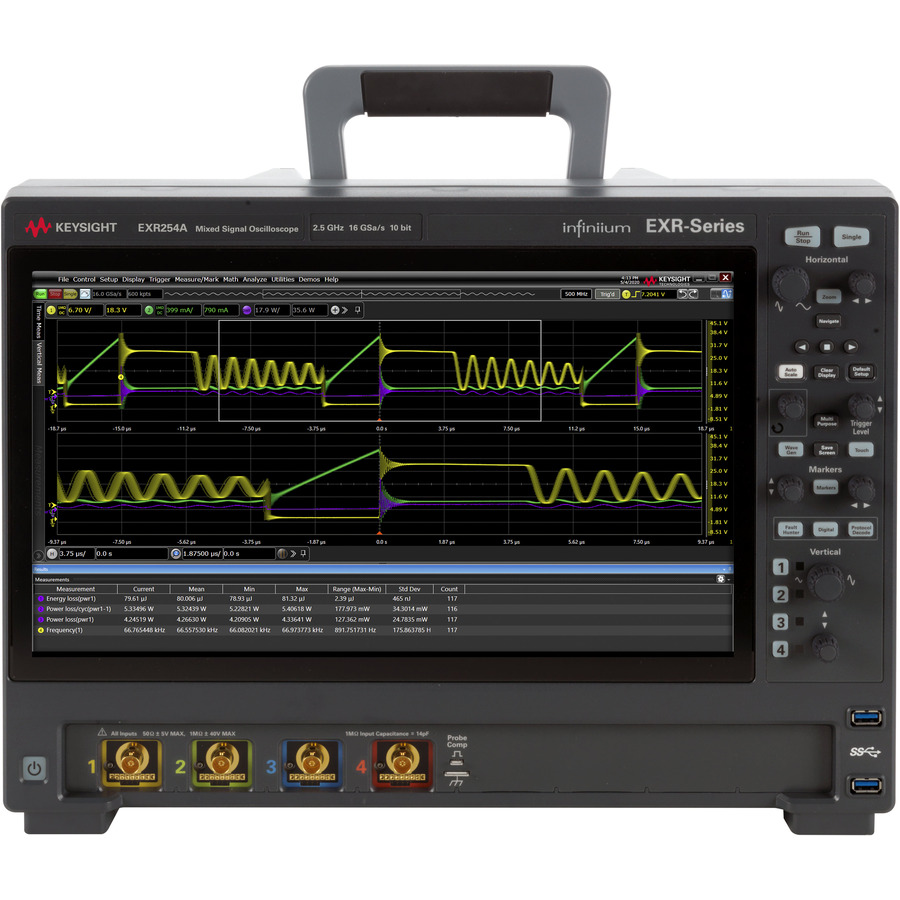

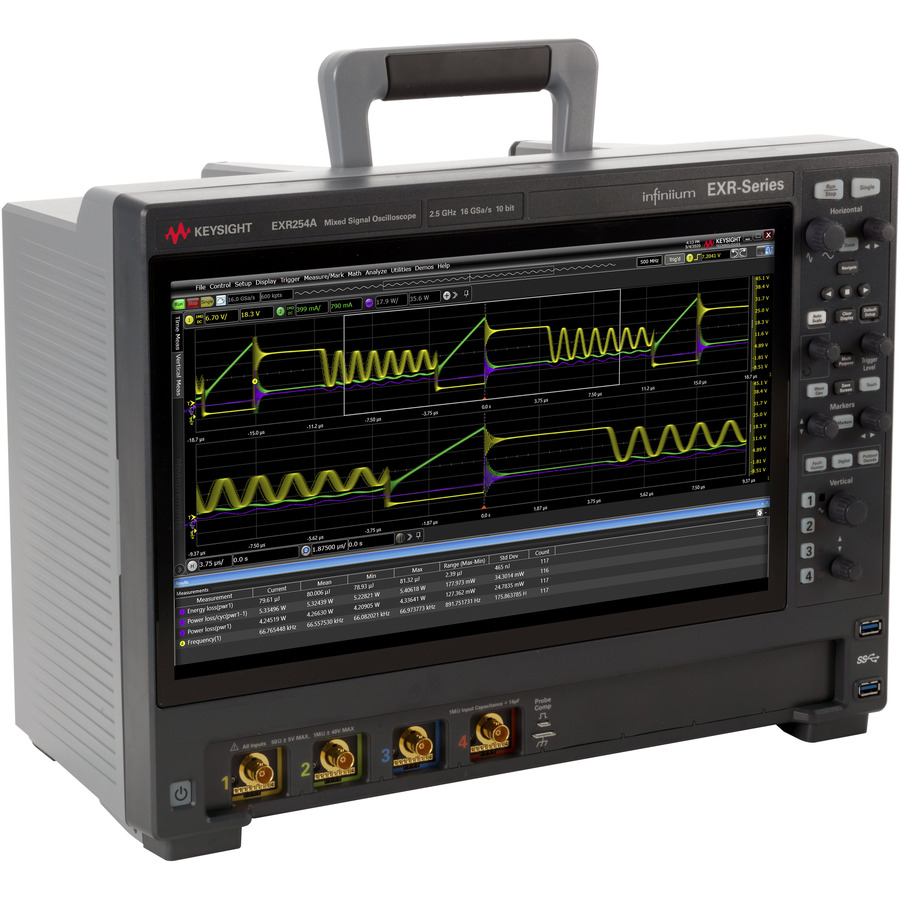

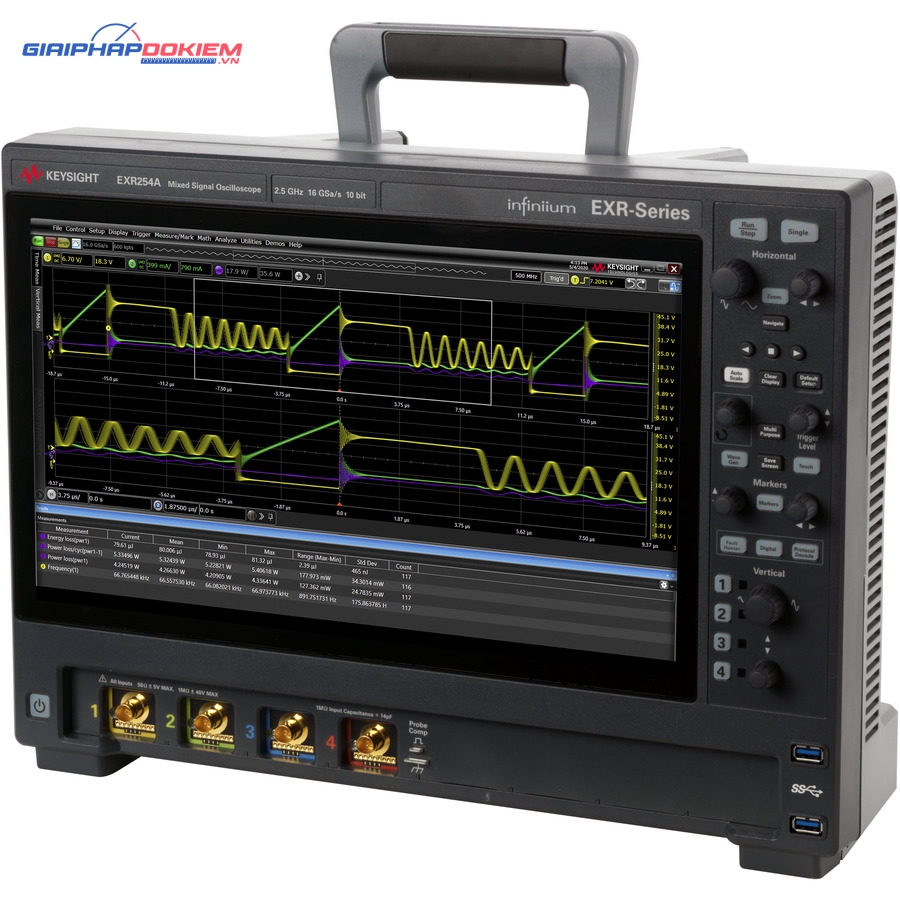

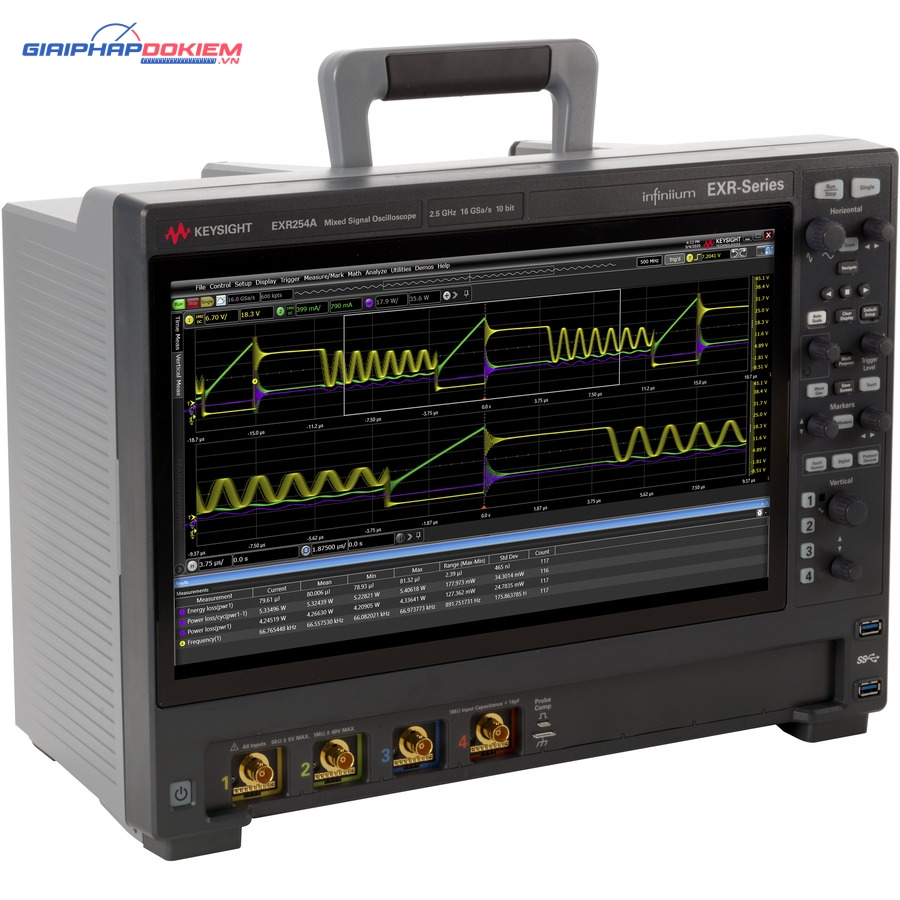

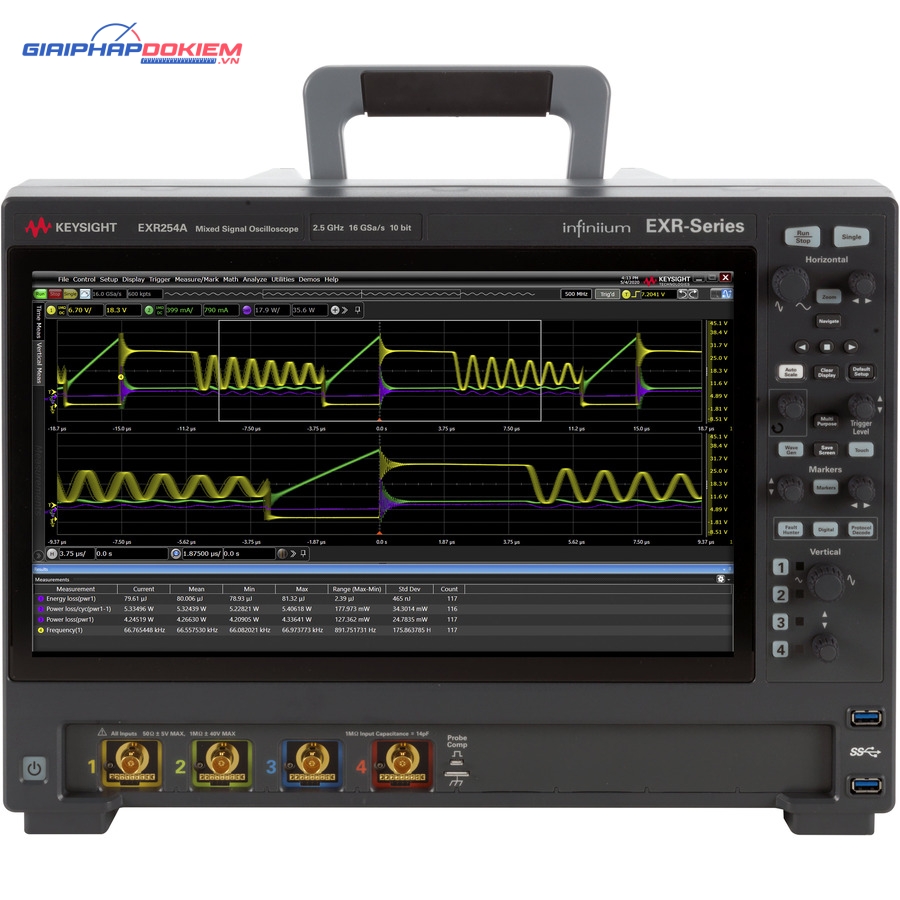

Máy hiện sóng số KEYSIGHT EXR254A

Giới Thiệu Máy Hiện Sóng Số KEYSIGHT EXR254A

KEYSIGHT EXR254A là sản phẩm hàng đầu của Keysight, được thiết kế nhằm cung cấp khả năng phân tích tín hiệu điện tử tiên tiến và hiệu suất cao cho các kỹ sư và nhà nghiên cứu. Với các tính năng ưu việt và độ chính xác cao, EXR254A là công cụ đắc lực trong các lĩnh vực nghiên cứu và phát triển công nghệ.

Thông Số Kỹ Thuật KEYSIGHT EXR254A

• Băng thông: 2.5 GHz (băng thông cơ bản)
• Số kênh: 4 kênh analog và 16 kênh kỹ thuật số
• Độ dài bản ghi: 100 Mpts, có thể mở rộng lên 400 Mpts
• Tốc độ lấy mẫu (tối đa): 16 GSa/s
• Suy hao: Từ 0,1X đến 10.000X theo thứ tự 1-2-5; (–20 dB đến +80 dB với các bước 0,1 dB)
• Độ nhạy: Thấp đến 43 µV
• Độ phân giải: 10 bit, có thể nâng cao lên 16 bit

Thời gian tăng

• 10/90%: 172 ps
• 20/80%: 124 ps

Hiệu suất ENOB (không sử dụng chế độ phân giải cao)

• ENOB: Lên đến 9.0

Độ trễ

• Độ trễ: Thấp đến 118 fs

Các kênh kỹ thuật số và công cụ tích hợp

• 16 kênh kỹ thuật số: EXR2MSO
• Bộ tạo dạng sóng 50 MHz: EXR2WAV
• DVM 4 chữ số, bộ đếm 10 chữ số: Tiêu chuẩn
• Phân tích giao thức: Đa dạng
• Máy vẽ đồ thị: Kèm mã D9010PWRA hoặc EXR2WAV

Điện năng tiêu thụ

• Dòng điện tối đa: 50 W
• Dải điện áp nguồn: 100-120 V, 50/60/400 Hz; 100-240 V, 50/60 Hz

Tốc độ cập nhật dạng sóng

• Tốc độ cập nhật: Trên 200.000 dạng sóng/giây

Phân tích số liệu

• Các giao thức hỗ trợ: I²C, SPI, UART/RS-232, CAN, LIN

Chế độ toán học

• Các phép toán: +, -, ×, ÷, FFT, bộ lọc thông thấp

FFT Window

• Các cửa sổ FFT: Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop

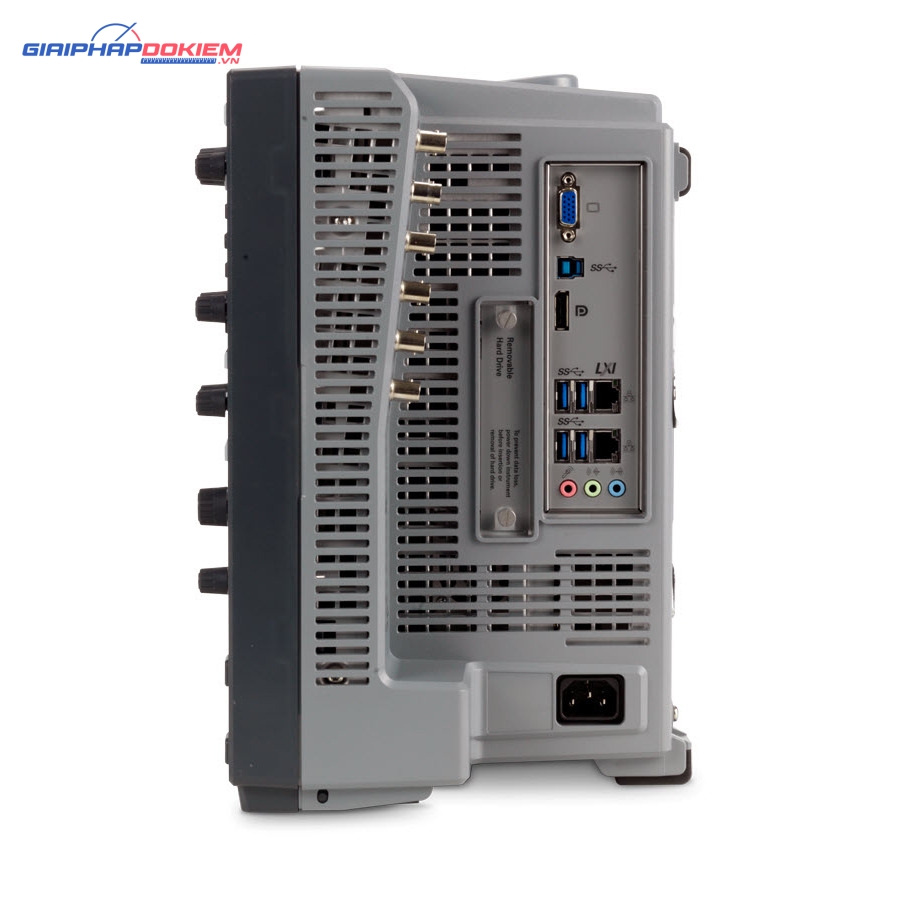

Cổng kết nối

• Kết nối: USB 2.0 (host và thiết bị), LAN

Khớp nối đầu vào

• Loại khớp nối: DC, AC (tần số cắt 10 Hz)

Trở kháng đầu vào

• Trở kháng: 1 MΩ ± 2%, 16 pF ± 3 pF

Điện áp đầu vào tối đa

• Giới hạn điện áp: 150 Vrms, 200 Vpk

Độ chính xác thời gian

• Độ chính xác: 8 ppb

Kích hoạt bên ngoài (Trigger)

• Nguồn kích hoạt: Bên ngoài panel (hiển thị dưới dạng kênh kỹ thuật số thứ 3)

Các loại Trigger

• Các loại Trigger: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, I²C

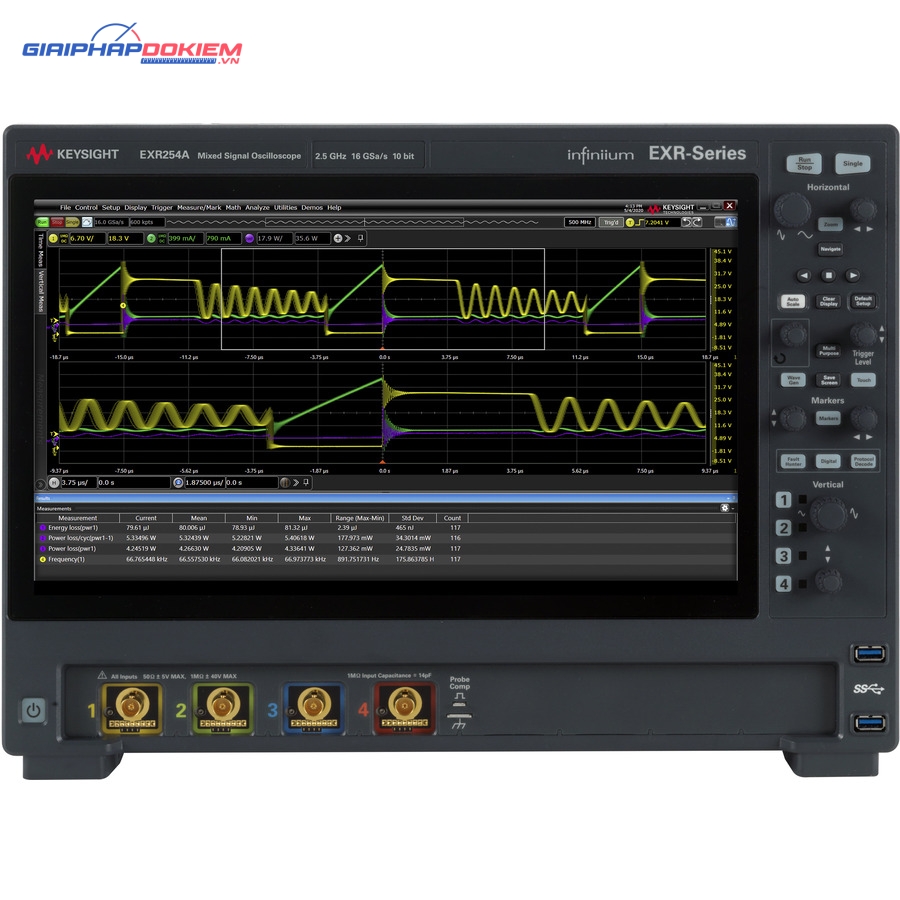

Hiển thị

• Màn hình: Cảm ứng 15,6 inch, full HD, hỗ trợ màn hình kép
• Độ phân giải: XGA (1024×768)

Hệ điều hành và phần cứng

• Hệ điều hành: Windows 10
• CPU: Intel Core i5-6500, 3.2 GHz
• Bộ nhớ hệ thống: 8 GB
• Ổ cứng SSD: 500GB, có thể nâng cấp lên 1TB
• Thiết bị ngoại vi: Chuột USB quang và bàn phím nhỏ gọn

Tuân thủ LXI

• Lớp C

Kích thước và trọng lượng

• Kích thước:
  • Cao: 327 mm (12.9 in)
  • Rộng: 443 mm (17.5 in)
  • Sâu: 223 mm (8.8 in)
• Trọng lượng:
  • 13.75 kg (4 kênh)
  • 14.50 kg (8 kênh)
  • Vận chuyển: 20.95 kg (4 kênh), 21.90 kg (8 kênh)

Tính Năng Vượt Trội EXR254A

• Thời gian tăng: 172 ps (10/90%), 124 ps (20/80%), giúp phân tích chi tiết các dạng sóng nhanh.
• ENOB (Điển hình, không sử dụng chế độ phân giải cao): Cao tới 9.0, đảm bảo độ chính xác và độ tin cậy cao trong các phép đo.
• Độ trễ: Thấp tới 118 fs, giúp giảm thiểu sự chậm trễ trong các phân tích tín hiệu.
• Công cụ phân tích mạnh mẽ: Bao gồm phân tích số liệu I²C, SPI, UART/RS-232, CAN, LIN; các chế độ toán học (+, -, ×, ÷, FFT, bộ lọc thông thấp).
• Khả năng kết nối và mở rộng: Cổng USB 2.0, LAN; khả năng nâng cấp bộ nhớ và tích hợp thêm các công cụ phân tích giao thức.

Ưu Điểm Vượt Trội KEYSIGHT EXR254A

• Linh hoạt và dễ nâng cấp: Máy hiện sóng số EXR254A cho phép nâng cấp từ 4 lên 8 kênh analog, nâng cấp băng thông, bộ nhớ và các ứng dụng khác thông qua giấy phép phần mềm.
• Tiết kiệm không gian và ngân sách: Tích hợp 7 công cụ trong 1 bao gồm máy phát sóng, bộ phân tích đáp ứng tần số, bộ đếm, đồng hồ đo điện áp, và máy phân tích giao thức.
• Dễ dàng sử dụng và bảo trì: Một giao diện người dùng giúp giảm thiểu thời gian học tập và nâng cao hiệu suất làm việc.

Máy hiện sóng số KEYSIGHT EXR254A không chỉ là một thiết bị đo lường mà còn là công cụ phân tích mạnh mẽ, linh hoạt và đáng tin cậy. Với các tính năng vượt trội và khả năng nâng cấp linh hoạt, EXR254A đảm bảo đáp ứng mọi nhu cầu từ hiện tại đến tương lai của bạn. Trải nghiệm EXR254A sẽ mang lại sự khác biệt rõ rệt trong công việc nghiên cứu và phát triển của bạn.
