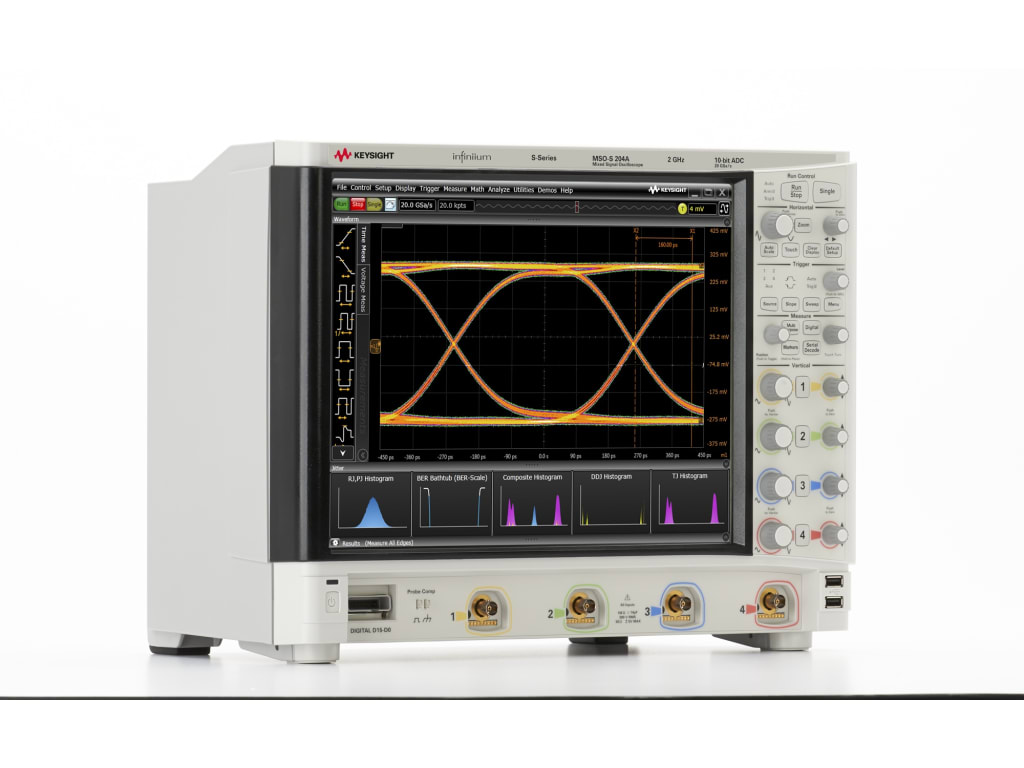

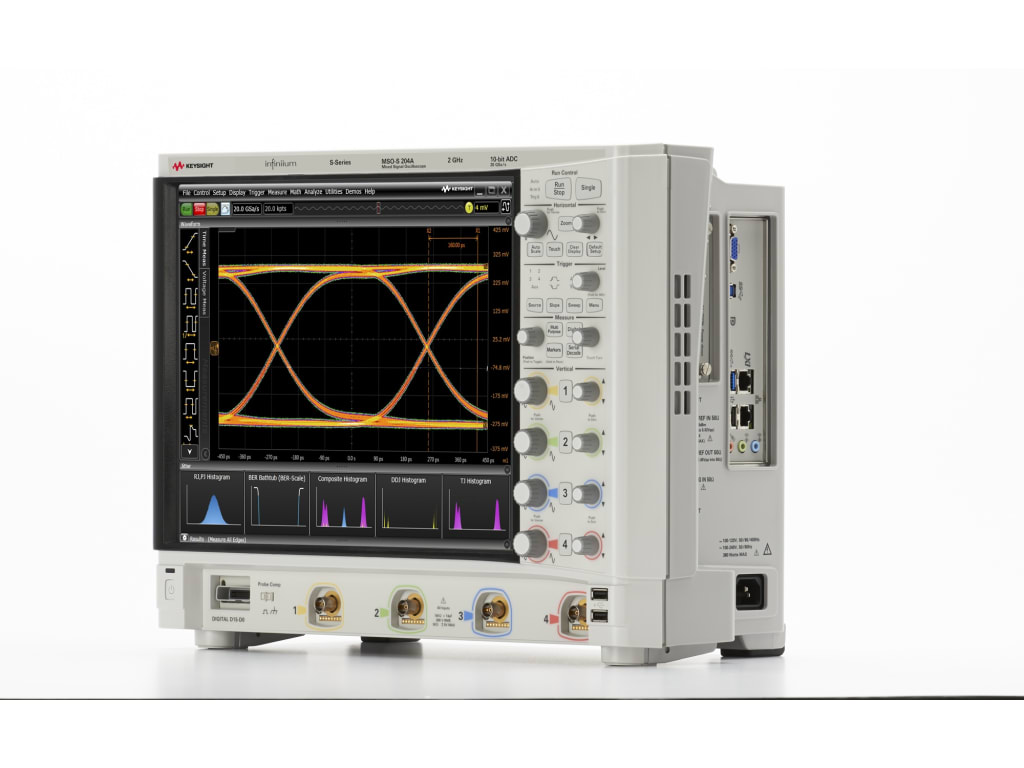

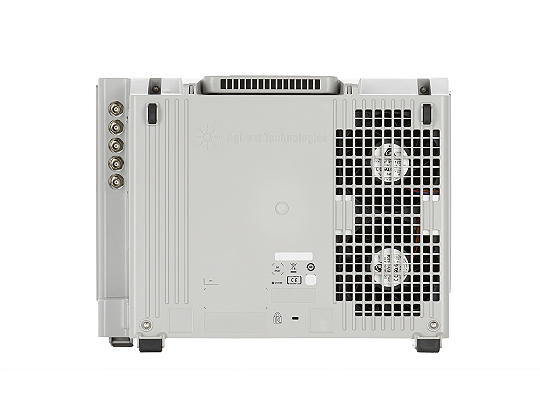

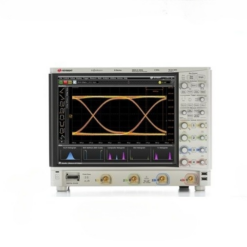

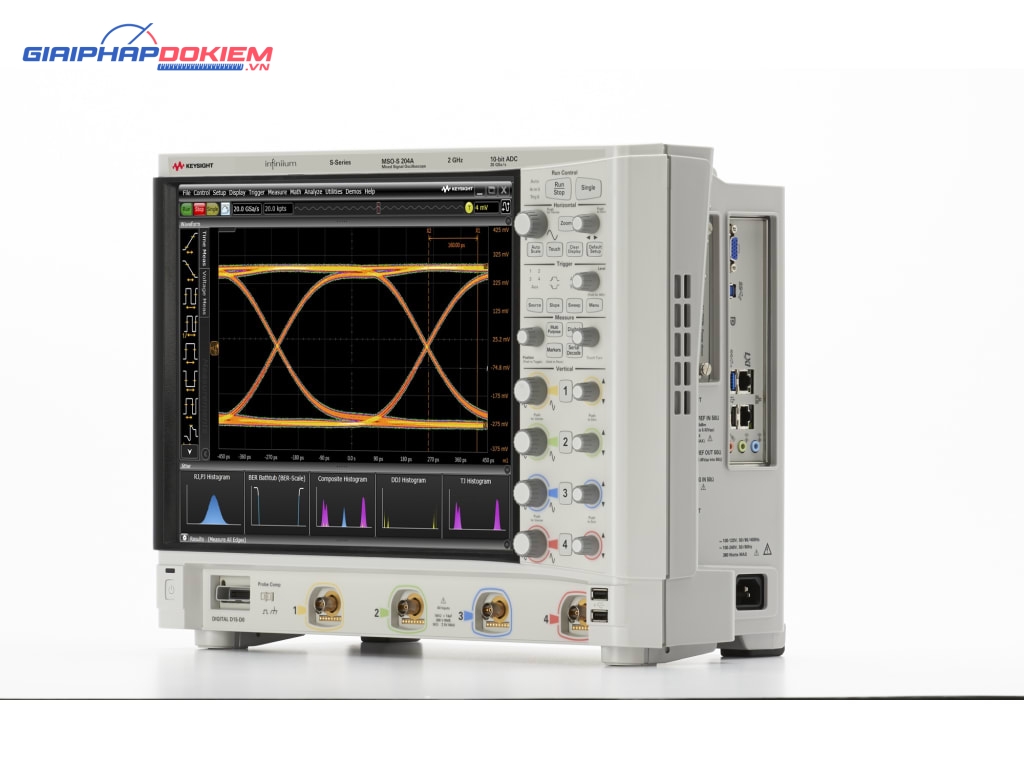

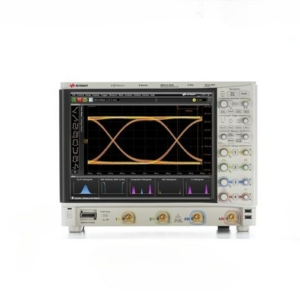

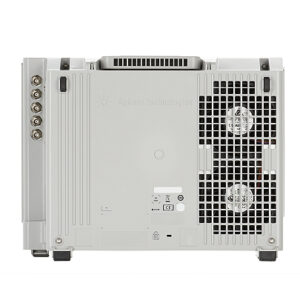

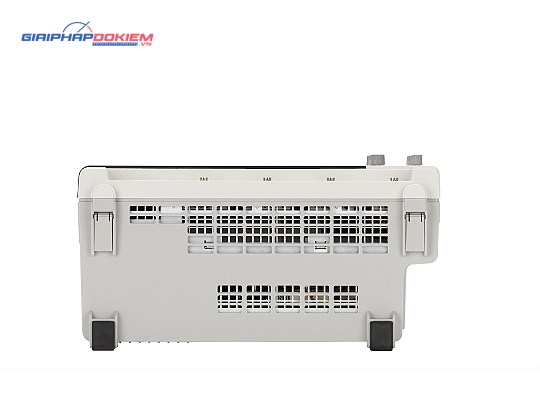

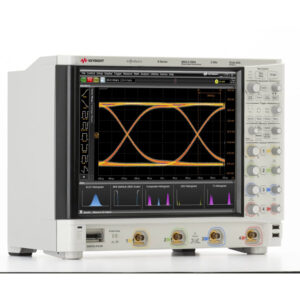

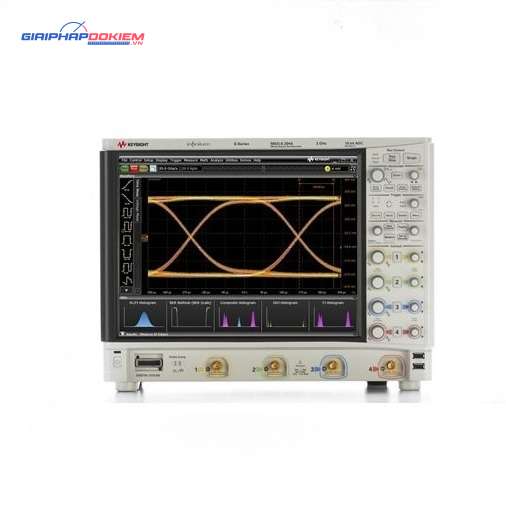

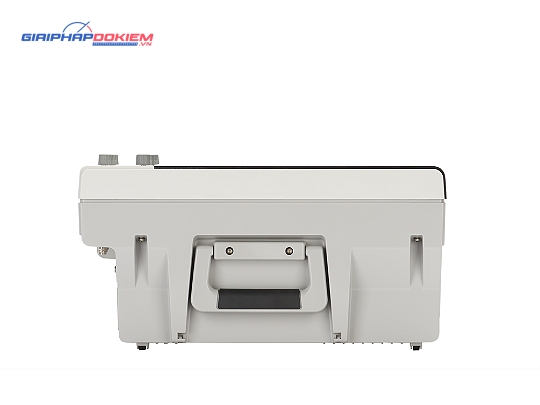

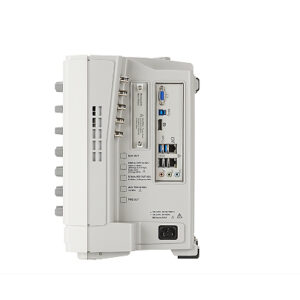

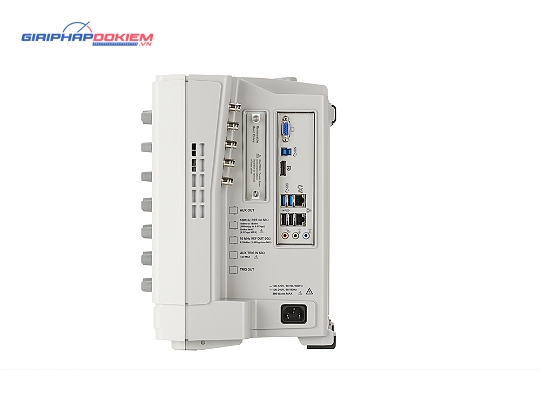

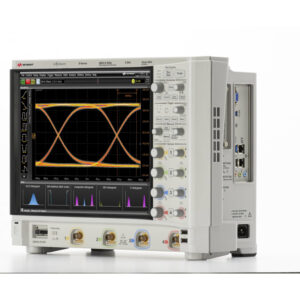

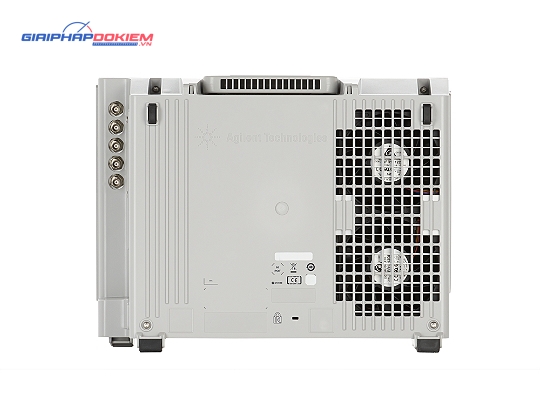

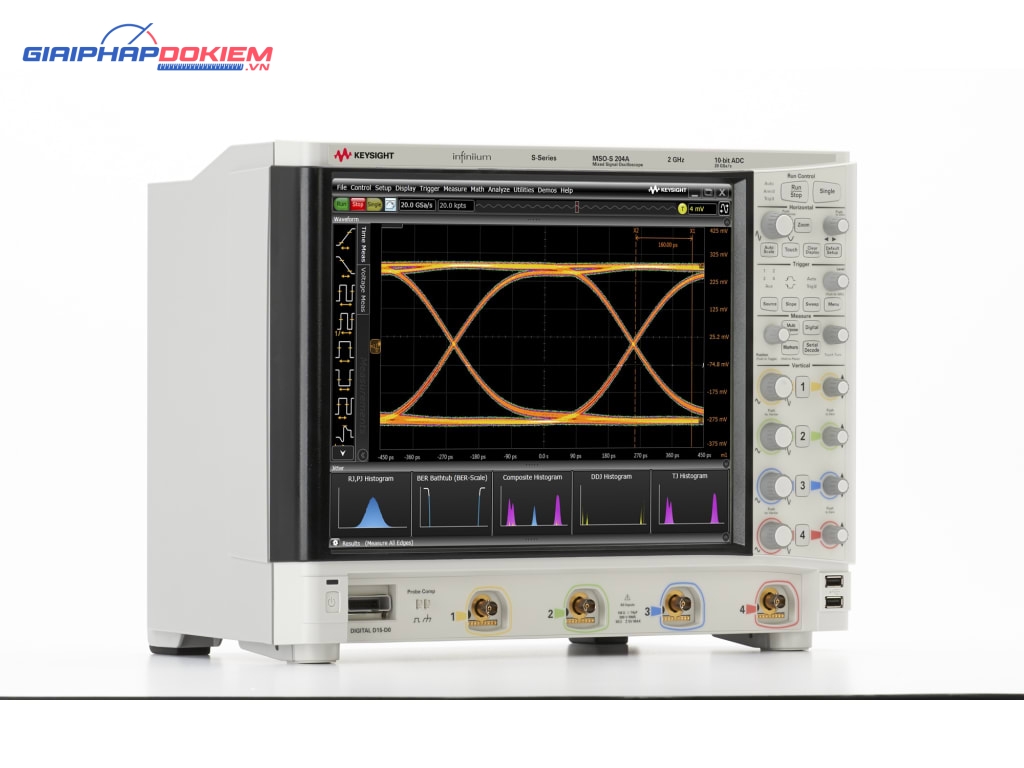

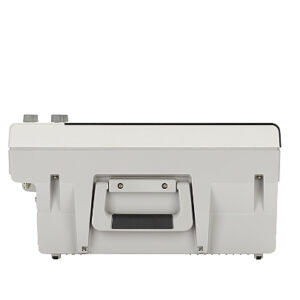

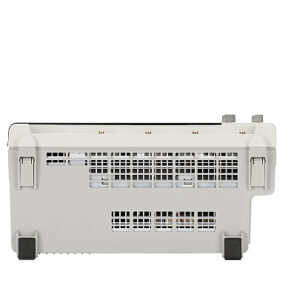

Máy hiện sóng số KEYSIGHT MSOS204A

Giới thiệu về Máy hiện sóng số Keysight MSOS204A

Keysight MSOS204A là một thiết bị máy hiện sóng số tiên tiến thuộc dòng Infiniium S-Series, được thiết kế để đáp ứng nhu cầu phân tích và đo lường tín hiệu phức tạp trong các lĩnh vực nghiên cứu, phát triển và sản xuất.

Đặc điểm nổi bật KEYSIGHT MSOS204A:

• Băng thông: 2 GHz, giúp xử lý các tín hiệu có tần số cao một cách chi tiết và chính xác.
• Số kênh: 4 kênh analog và 16 kênh kỹ thuật số, hỗ trợ theo dõi và phân tích nhiều tín hiệu đồng thời, nâng cao hiệu quả công việc.
• Độ dài bản ghi: 200 Mpts cho 1 hoặc 2 kênh và 100 Mpts cho 3 hoặc 4 kênh, cho phép lưu trữ lượng lớn dữ liệu tín hiệu để phân tích chi tiết.
• Tốc độ lấy mẫu tối đa: 20 GSa/s cho 1 hoặc 2 kênh và 10 GSa/s cho 3 hoặc 4 kênh, đảm bảo độ chính xác cao trong quá trình đo lường.

Hiệu suất và khả năng mở rộng MSOS204A:

• Độ phân giải dọc: 10 bit, có thể đạt tới 16 bit với chế độ phân giải cao, cung cấp dữ liệu chi tiết và chính xác hơn.
• ENOB (điển hình, không sử dụng chế độ phân giải cao): 7.4, đảm bảo độ chính xác và trung thực của tín hiệu đo lường.
• Chế độ toán học và phân tích số liệu: Hỗ trợ các phép toán cộng, trừ, nhân, chia, FFT và bộ lọc thông thấp, cùng với các chế độ phân tích số liệu như I²C, SPI, UART/RS-232, CAN, LIN.

Thiết kế và tính năng KEYSIGHT MSOS204A:

• Màn hình cảm ứng điện dung 15 inch: Hỗ trợ đa chạm, độ phân giải XGA (1024×768), mang lại trải nghiệm người dùng trực quan và dễ dàng thao tác.
• Hệ điều hành Windows 10: Cùng với CPU Intel i5 quad-core (3 GHz) và bộ nhớ hệ thống 8 GB, đảm bảo hiệu suất mạnh mẽ và khả năng xử lý nhanh chóng.
• Ổ cứng SSD: 256 GB có thể tháo rời, cung cấp dung lượng lưu trữ lớn và tốc độ truy cập nhanh, dễ dàng quản lý và lưu trữ dữ liệu.
• Khả năng kết nối đa dạng: Hỗ trợ cổng USB 2.0 (host và thiết bị), LAN và các chế độ khớp nối đầu vào (DC, AC), cùng với các loại Trigger đa dạng giúp đáp ứng các yêu cầu đo lường phức tạp.

Thông số kỹ thuật chi tiết Máy hiện sóng số KEYSIGHT MSOS204A :

• Băng thông: 2 GHz (cơ bản)
• Số kênh: 4 kênh analog và 16 kênh kỹ thuật số
• Độ dài bản ghi: 200 Mpts (1 hoặc 2 kênh), 100 Mpts (3 hoặc 4 kênh)
• Tốc độ lấy mẫu tối đa: 20 GSa/s (1 hoặc 2 kênh), 10 GSa/s (3 hoặc 4 kênh)
• Suy hao: 0,1X đến 10.000X theo tỷ lệ 1-2-5; (–20 dB đến +80 dB với bước nhảy 0,1 dB)
• Độ nhạy: 1 mV/div, 2 mV/div, 120 uV – 1 V/div, 10.1 mV
• Độ phân giải: 10 bit, có thể đạt tới 16 bit ở chế độ phân giải cao
• Thời gian tăng (Rising time): 10/90% – 172 ps, 20/80% – 124 ps
• Dòng điện tiêu thụ tối đa: 50 W
• Dải điện áp nguồn: 100 đến 120 V, 50/60/400 Hz; 100 đến 240 V, 50/60 Hz
• Tốc độ cập nhật dạng sóng: Hơn 300,000 wfm/s

Các tính năng khác KEYSIGHT MSOS204A:

• WaveGen: Tích hợp chức năng kênh đôi 20 MHz và bộ tạo dạng sóng AWG DSOX4WAVEGEN2
• Bode plot: Tùy chọn bảo mật nâng cao, vô hiệu hóa bộ nhớ không thay đổi, USB, LAN và/hoặc nâng cấp chương trình cơ sở DSOX4SECA
• Phân tích số liệu: Hỗ trợ các giao thức I²C, SPI, UART/RS-232, CAN, LIN
• Chế độ toán học: Hỗ trợ các phép toán cộng, trừ, nhân, chia, FFT và bộ lọc thông thấp
• FFT Window: Các tùy chọn cửa sổ gồm Rectangle, Hanning, Hamming, Blackman, Bartlett, Flattop
• Cổng kết nối: USB 2.0 (host và thiết bị), LAN
• Khớp nối đầu vào: DC, AC (tần số cắt 10 Hz)
• Trở kháng đầu vào: 1 MΩ ± 2%, 16 pF ± 3 pF
• Điện áp đầu vào tối đa: 150 Vrms, 200 Vpk
• Độ chính xác thời gian: 50 ppm ± 5 ppm mỗi năm (hao mòn)
• Kích hoạt bên ngoài (Trigger): Ngoài panel, có thể hiển thị dưới dạng kênh kỹ thuật số thứ 3
• Loại Trigger: Edge, Pulse width, Video, Slope, Overtime, Window, Pattern, Interval, Under Amp, UART, LIN, CAN, SPI, IIC
• Nguồn Trigger: Kênh analog, đường dây, bên ngoài, WaveGen, WaveGen modulation FM/FSK
• Hiển thị: Màn hình cảm ứng điện dung 15 inch, độ phân giải XGA (1024×768)
• Hệ điều hành: Windows 10
• CPU: Intel i5 quad-core (3 GHz)
• Bộ nhớ hệ thống: 8 GB
• Ổ cứng SSD: 256 GB có thể tháo rời
• Thiết bị ngoại vi: Chuột USB quang và bàn phím nhỏ gọn đi kèm
• Tuân thủ LXI: Lớp C
• Kích thước: 33 cm (12.9 in) x 43 cm (16.8 in) x 23 cm (9 in)
• Trọng lượng: 12 kg (26.4 lbs), trọng lượng vận chuyển 20 kg (44.1 lbs)

Với những tính năng và hiệu suất vượt trội, Keysight MSOS204A là lựa chọn lý tưởng cho các chuyên gia và kỹ sư cần một công cụ đo lường tín hiệu chính xác và tin cậy. Sản phẩm này không chỉ mang lại hiệu suất cao mà còn cung cấp trải nghiệm người dùng tuyệt vời với nhiều tính năng tiên tiến và khả năng mở rộng linh hoạt.
