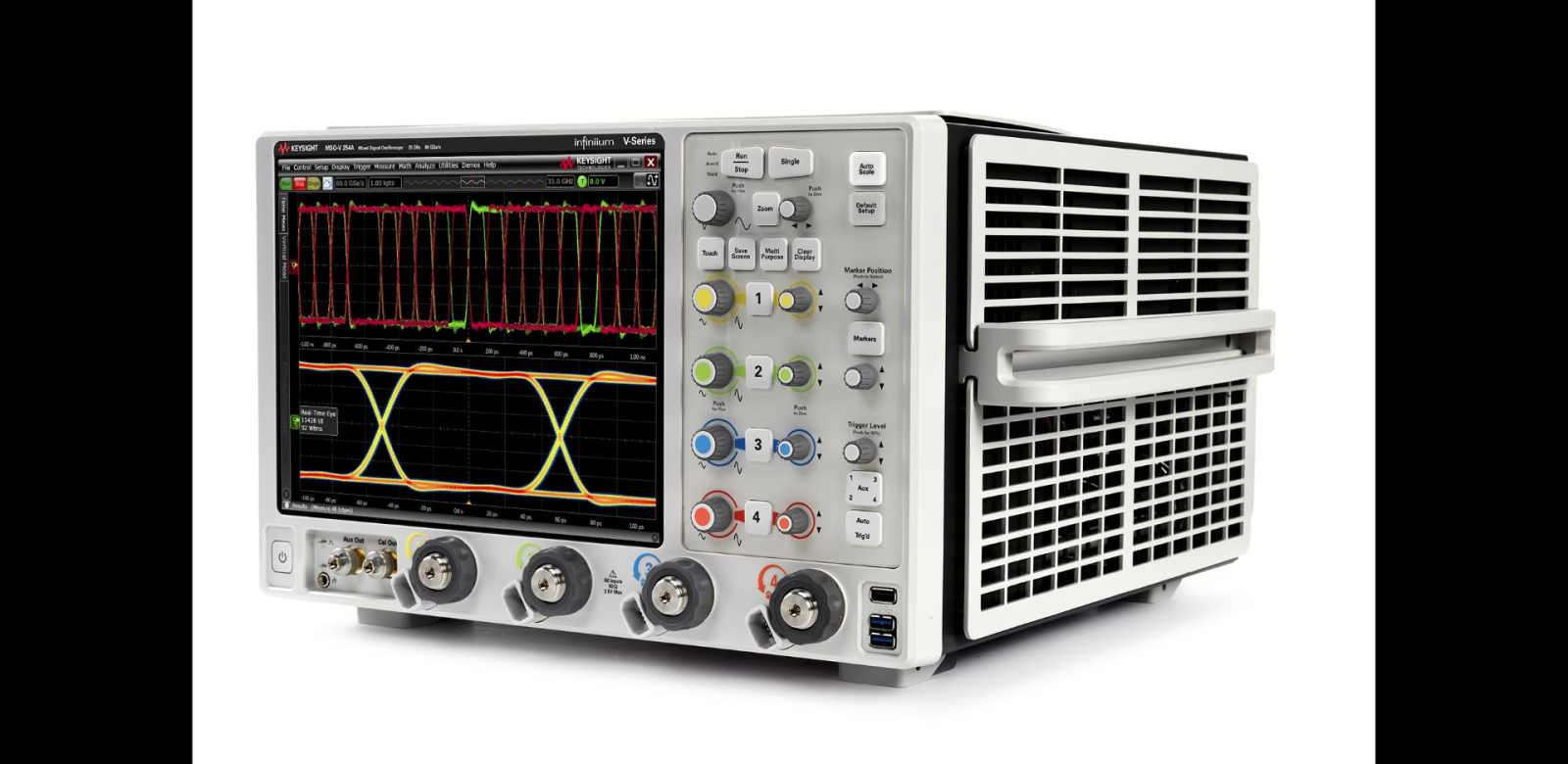

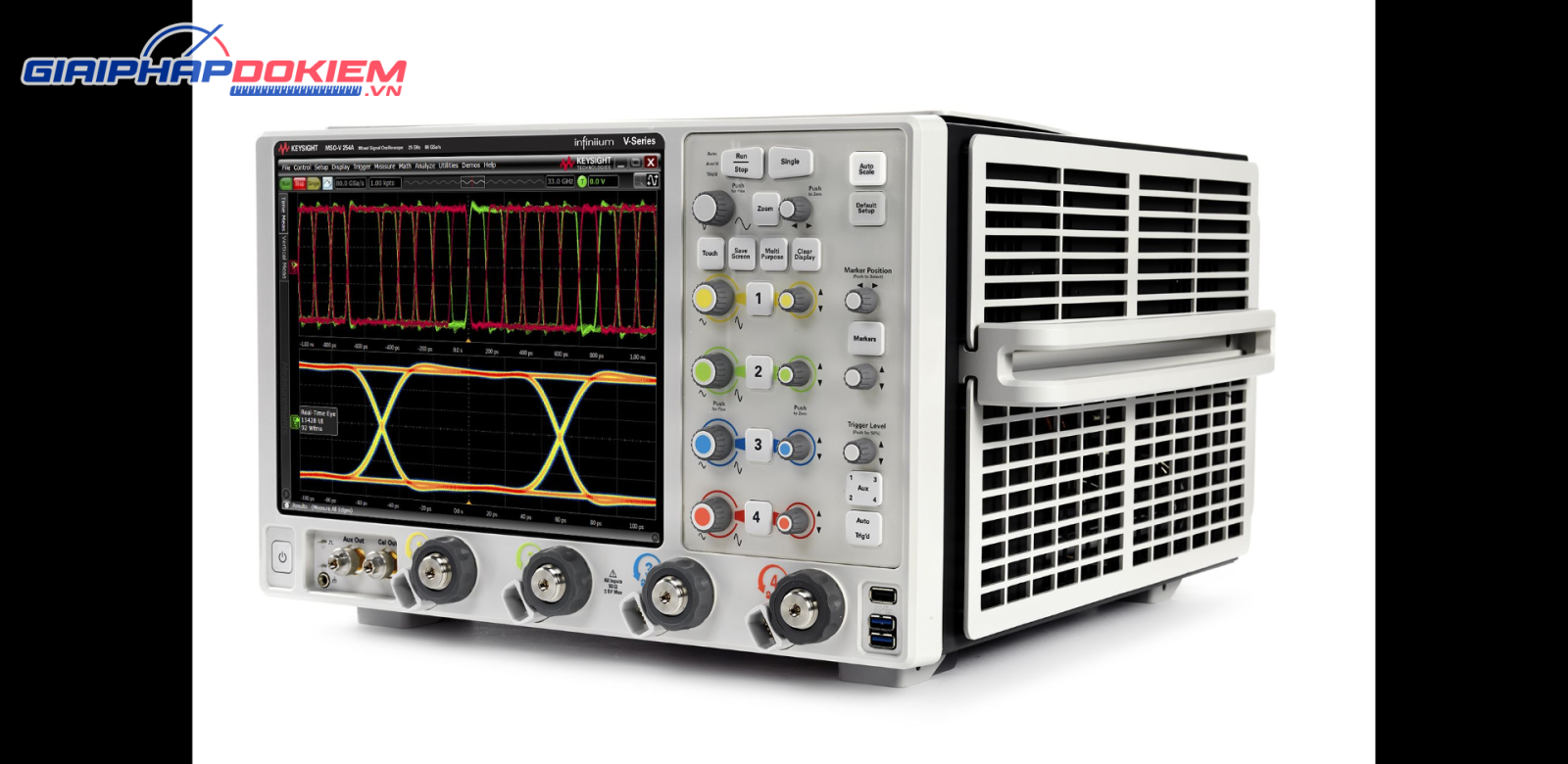

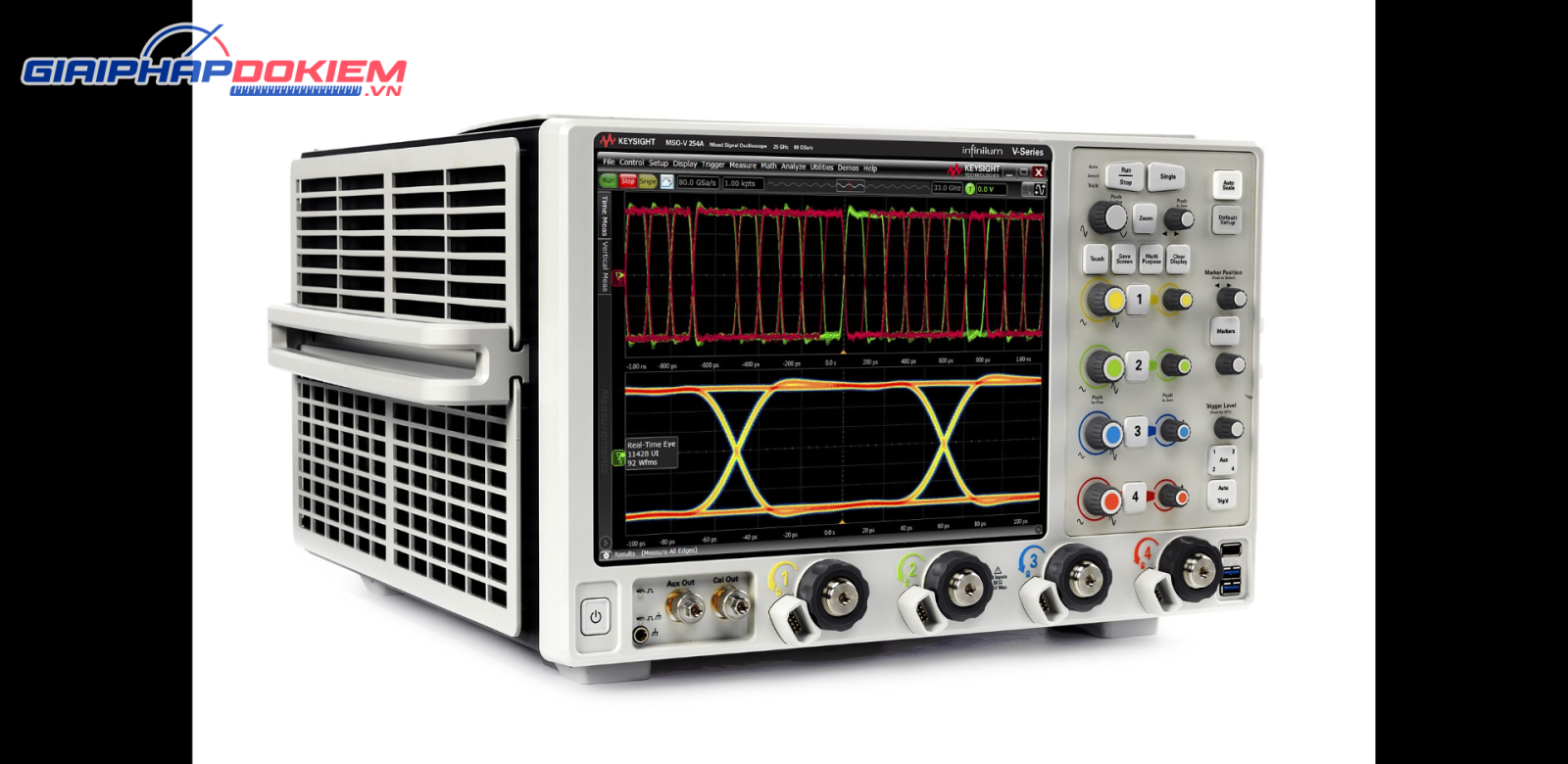

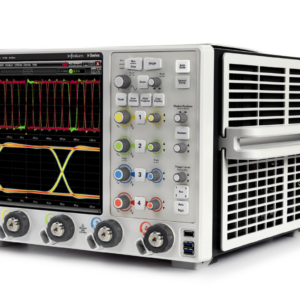

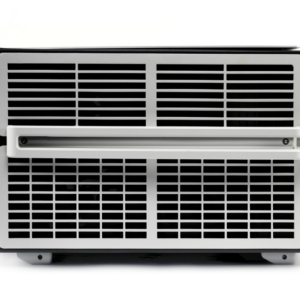

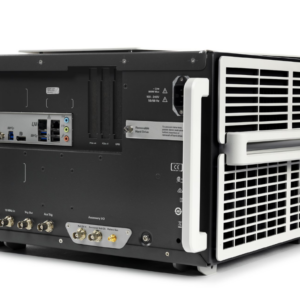

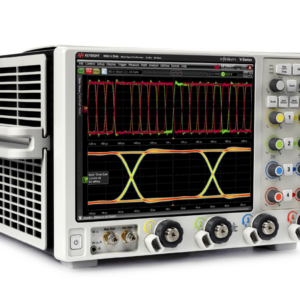

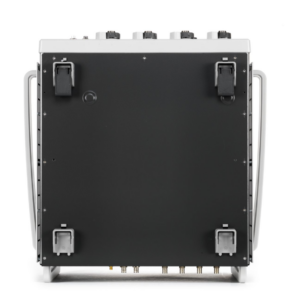

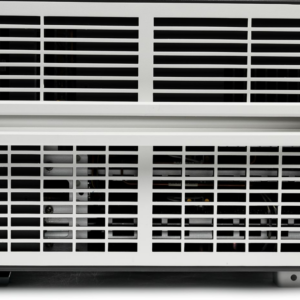

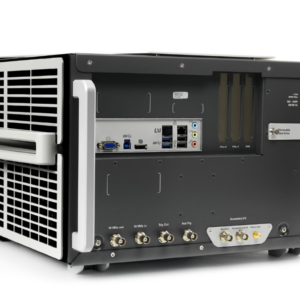

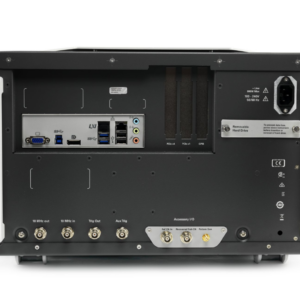

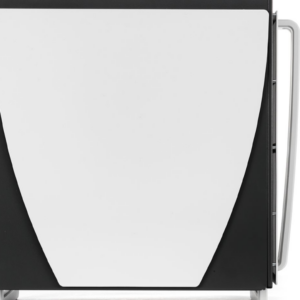

Máy hiện sóng số KEYSIGHT MSOV254A

Dù bạn phải gỡ lỗi cho thiết kế mới nhất của mình hay xác minh sự tuân thủ, điều quan trọng là máy hiện sóng của bạn phải hiển thị đúng tín hiệu thực tế. Điều này đòi hỏi độ toàn vẹn tín hiệu đẳng cấp thế giới. Máy hiện sóng KEYSIGHT MSOV254A được thiết kế với mục tiêu này.

KEYSIGHT MSOV254A cung cấp các khối công nghệ vượt trội bao gồm cơ sở thời gian, đầu vào và bộ chuyển đổi ADC. Điều này mang đến cho bạn một nền tảng với độ phân giải lên đến 16 bit, nhiễu thấp, độ dao động thấp và số bit hiệu dụng cao (ENOB) — giúp bạn thấy rõ hiệu suất thực sự của thiết bị.

Đặc điểm nổi bật của KEYSIGHT MSOV254A

Công nghệ máy hiện sóng đột phá

Máy hiện sóng KEYSIGHT MSOV254A của Keysight Technologies, Inc. tích hợp công nghệ tiên tiến được thiết kế để cung cấp các phép đo vượt trội. Dù bạn đang kiểm tra nhiều đường truyền nối tiếp tốc độ cao hay một bus song song lớn, máy hiện sóng mới với tốc độ 12,5 Gb/s, kích hoạt nối tiếp phần cứng dài nhất trong ngành với 160 bit và các kênh số nhanh nhất thế giới với tốc độ 20 GSa/s sẽ cung cấp khả năng xác thực và gỡ lỗi kịp thời.

Công nghệ đầu vào nhiễu thấp của máy hiện sóng, các đầu dò InfiniiMax III/III+ tiên tiến và bộ chuyển đổi kết thúc điện áp đột phá của chúng tôi cung cấp hiệu suất lên đến 33 GHz với độ toàn vẹn tín hiệu tốt nhất trong ngành. Cùng với phạm vi giải pháp phần mềm rộng nhất, V-Series giúp bạn đạt được độ rõ nét nhanh hơn trong quá trình đặc trưng hóa thiết kế của mình để đảm bảo sản phẩm được giao hàng đúng hạn.

Phân tích nhanh nhất và cải thiện khả năng sử dụng

Chúng tôi đã tích hợp công nghệ máy hiện sóng đột phá vào một khung thiết kế công nghiệp sáng tạo với ổ cứng thể rắn có thể tháo rời dung lượng 500 GB tiêu chuẩn và bo mạch chủ mạnh mẽ để phân tích nhanh nhất, màn hình cảm ứng điện dung 12,1 inch cho khả năng sử dụng đa điểm và cổng USB 3.0 để tải dữ liệu nhanh chóng.

Kết hợp với giao diện người dùng Infiniium thế hệ mới, V-Series làm cho việc hiển thị, phân tích và chia sẻ thông tin trở nên dễ dàng hơn. Đây là giao diện người dùng đầu tiên tận dụng lợi thế của nhiều màn hình và màn hình cảm ứng. Nó có thể hiển thị tới 8 cửa sổ dạng sóng với tối đa 16 lưới trong mỗi cửa sổ, cho phép 128 không gian xem đồng thời.

Tính năng của MSOV254A

Thông số kĩ thuật của KEYSIGHT MSOV254A

• Kênh analog: 4
• Kênh số: 16
• Băng thông: 2.5 GHz
• Thời gian tăng 10/90%: 172 ps
• Full BW ENOB: 7.4
• Độ nhiễu nền toàn băng thông: 130 uV
• Tốc độ tiêu chuẩn: 20 GSa/s (2 kênh), 10 GSa/s (4 kênh)
• Độ sâu bộ nhớ tối đa: 800 Mpts
• Mật độ nhiễu RF: -160 dBm/Hz
• SFDR: 72 dB
• Hiển thị: Màn hình cảm ứng điện dung 15″ XGA, VGA và cổng hiện thị cho màn hình ngoài
• Kích thước: 43 mm W x 33 mm H x 23 mm D (16.8 x 12.9 x9 in.)
• Trọng lượng: 12 kg (26.4 lbs.)
• Trọng lượng vận chuyển: 20 kg (44.1 lbs.)
• Khách hàng đọc kỹ Datasheet để chọn cấu hình phù hợp
