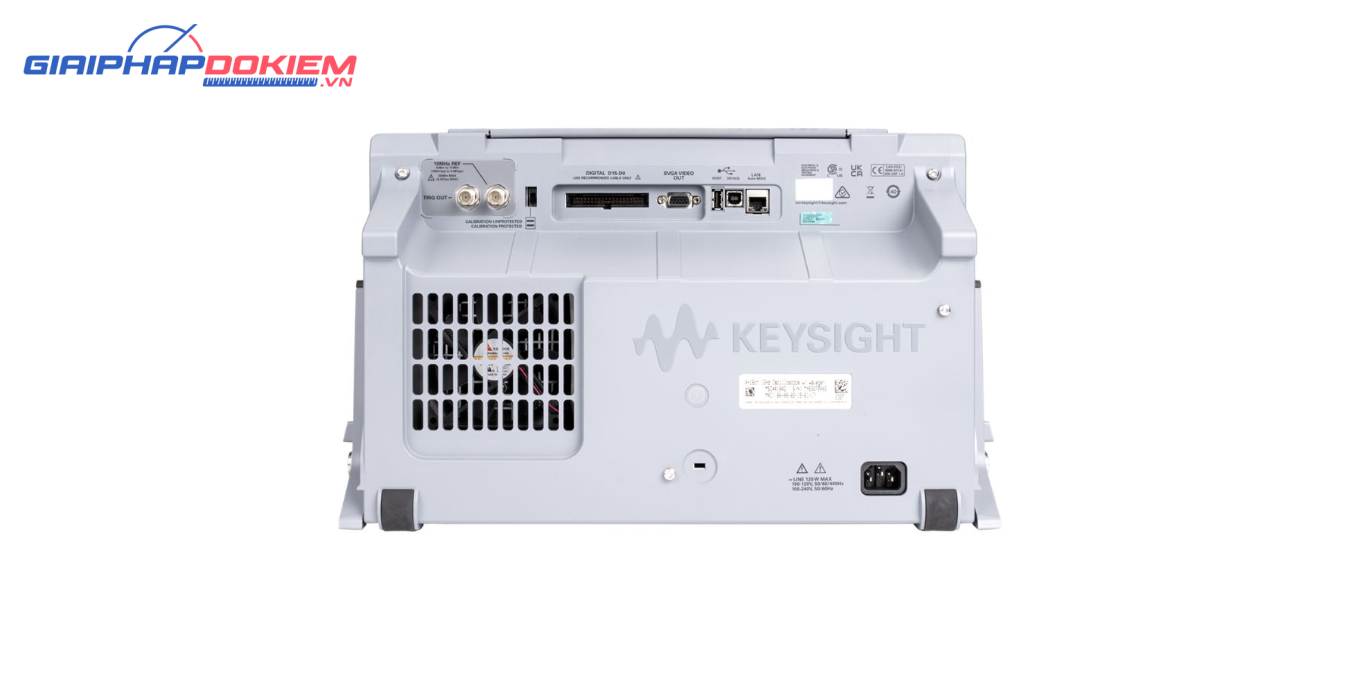

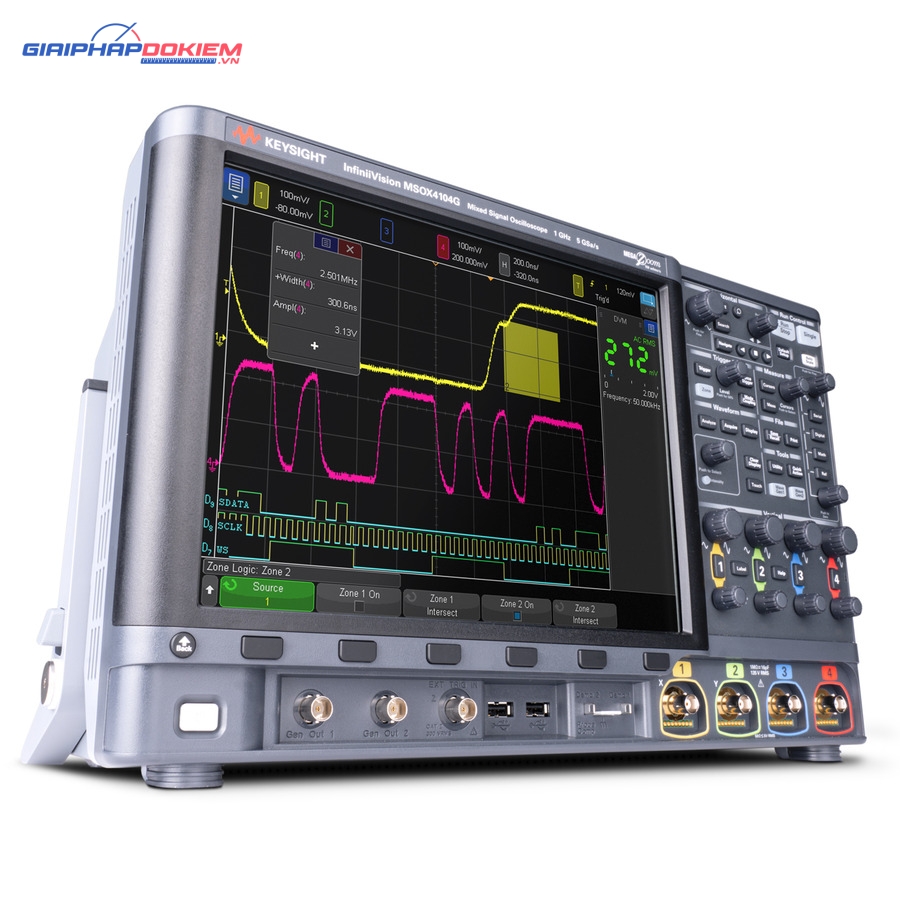

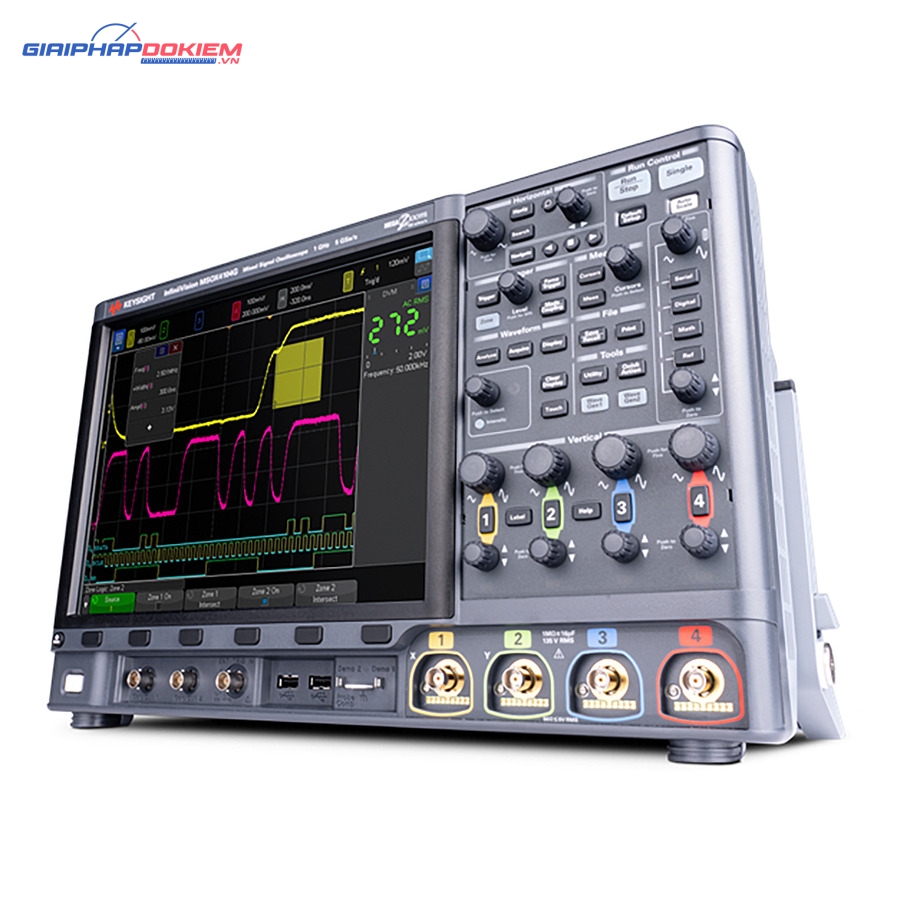

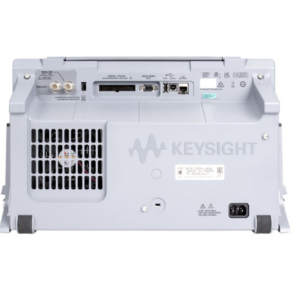

Máy hiện sóng số KEYSIGHT MSOX4022G

Giới thiệu về Máy hiện sóng số KEYSIGHT MSOX4022G

Keysight MSOX4022G thuộc dòng sản phẩm 4000G X-Series, được thiết kế để cung cấp khả năng đo lường và phân tích tín hiệu vượt trội. Với băng thông 200 MHz và 2 kênh analog cùng 16 kênh số, MSOX4022G là lựa chọn lý tưởng cho nhiều ứng dụng khác nhau trong nghiên cứu, phát triển, giáo dục và công nghiệp.

Thông số kỹ thuật KEYSIGHT MSOX4022G

• Số kênh: 2 kênh analog và 16 kênh số
• Băng thông: 200 MHz
• Tốc độ lấy mẫu tối đa: 5 GSa/s
• Độ sâu bộ nhớ tối đa: 4 Mpts
• Bộ đếm tần số phần cứng tích hợp: 5 chữ số
• Phân tích giao thức nối tiếp: Có (tiêu chuẩn trên các model G: I2C, SPI, RS232/422/485/UART, I2S, USB PD; tùy chọn: ARINC 429, CAN/CAN-dbc/CANFD/LIN/LIN symbolic, SENT, FlexRay, MIL-STD-1553, USB 2.0, CXPI, Manchester/NRZ)
• Màn hình cảm ứng điện dung: 12.1 inch, dễ sử dụng
• Tốc độ cập nhật dạng sóng: 1,000,000 dạng sóng mỗi giây
• Kích hoạt vùng (Zone touch triggering): Có
• Bộ nhớ phân đoạn tiêu chuẩn, FFT, toán học
• Các chức năng tiêu chuẩn trên model G: Hỗ trợ tích hợp, dual WaveGen, kiểm tra mặt nạ, phân tích đáp ứng tần số (FRA), biểu đồ histogram, toán học sóng nâng cao, một số giải mã giao thức nối tiếp
• Cổng kết nối tiêu chuẩn: USB 2.0, LAN, video out (tùy chọn GPIB)
• Tích hợp 7 công cụ trong 1 máy hiện sóng
• Phần mềm chuyên dụng cho từng ngành công nghiệp: Bao gồm bộ phân tích nguồn tự động đo tỷ lệ từ chối cung cấp điện và phản hồi vòng điều khiển
• Khả năng nâng cấp: Thêm băng thông, máy phát dạng sóng tùy ý kênh đôi 20 MHz, DVM 3 chữ số, kích hoạt và phân tích giao thức nối tiếp, kiểm tra mặt nạ

Đặc điểm nổi bật MSOX4022G

Với 2 kênh analog và 16 kênh số, máy hiện sóng MSOX4022G có băng thông 200 MHz, là công cụ mạnh mẽ và đa năng giúp bạn dễ dàng kiểm tra và phân tích thiết kế của mình. Tính năng kích hoạt vùng cảm ứng độc quyền InfiniiScan giúp nhanh chóng cô lập tín hiệu. Cùng với giao diện cảm ứng thân thiện, MSOX4022G đảm bảo dễ dàng thiết lập và điều hướng, trong khi hỗ trợ tích hợp giúp đơn giản hóa việc phân tích phức tạp.

Máy hiện sóng MSOX4022G có thể được tích hợp với các thiết bị khác để cung cấp khả năng của 7 công cụ trong 1. Thiết bị này còn có một danh mục phong phú các đầu dò và phụ kiện, phần mềm chuyên dụng cho từng ngành công nghiệp như bộ phân tích nguồn tự động đo tỷ lệ từ chối cung cấp điện và phản hồi vòng điều khiển. Các tùy chọn khác bao gồm phần cứng như tùy chọn bảo mật nâng cao hoặc bộ đào tạo Bode plot.

Gói sản phẩm bao gồm

• Máy hiện sóng MSOX4022G 2+16 kênh MSO
• Đầu dò N2894A 700 MHz thụ động (hệ số giảm 10:1) mỗi kênh
• Cáp MSO N2756A 16 kênh số (1 cáp mỗi máy hiện sóng)
• Dây nguồn địa phương
• Nắp bảo vệ bảng điều khiển phía trước
• Tài liệu hiệu chuẩn (bản mềm có thể tải về)
