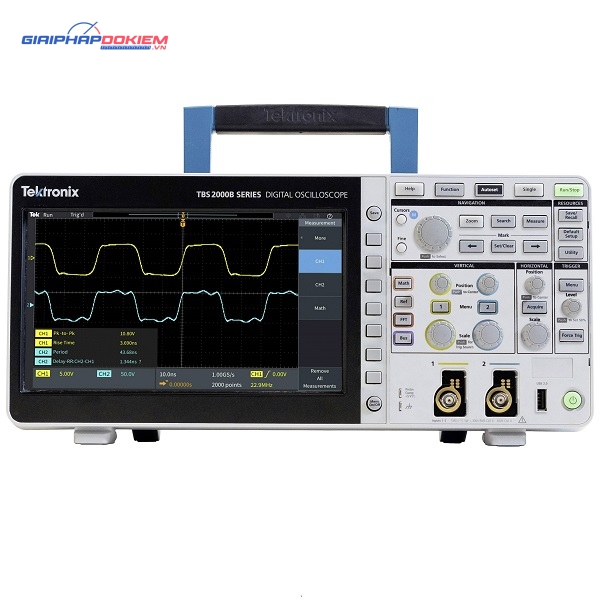

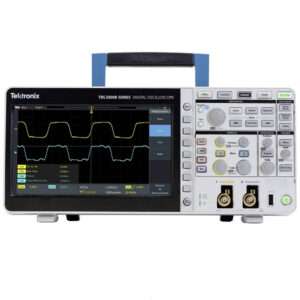

Máy hiện sóng số TEKTRONIX TBS2202B (200Mhz, 2 kênh, 2Gs/s)

• Có các mẫu với số lượng kênh đo là 2 và 4.
• Mô hình có sẵn với băng thông là 200 MHz, 100 MHz và 70 MHz.
• Tốc độ lấy mẫu có thể đạt tới 2 GS/s.
• Tất cả các kênh đều có độ dài bản ghi là 5 Mpts.

• Màn hình màu 9 inch của loại WVGA có 15 lưới ngang, cho phép hiển thị tín hiệu tăng thêm hơn 50%.
• Giao diện dành cho que đo TekVPI tương thích với các que đo chủ động, vi sai và dòng, cùng với việc điều chỉnh tỷ lệ và đơn vị một cách tự động.
• Thiết kế phần mặt trước được cập nhật, mang phong cách hiện đại và thuận tiện hơn.

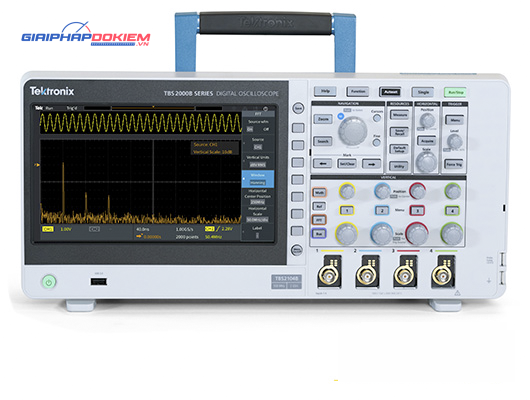

• Máy có khả năng thực hiện 32 phép đo tự động cùng với chức năng FFT giúp phân tích dạng sóng một cách nhanh chóng.
• Tính năng Tìm kiếm và Đánh dấu giúp người dùng dễ dàng nhận biết các sự kiện trong dạng sóng mà máy thu thập được.
• HelpEverywhere® cung cấp các hướng dẫn trực tiếp trên màn hình, đặc biệt hữu ích cho những người mới sử dụng.
• Sản phẩm hỗ trợ tới 10 ngôn ngữ khác nhau.

• Bảng điều khiển phía trước có cổng máy chủ USB 2.0, giúp lưu trữ dữ liệu một cách nhanh chóng và tiện lợi.

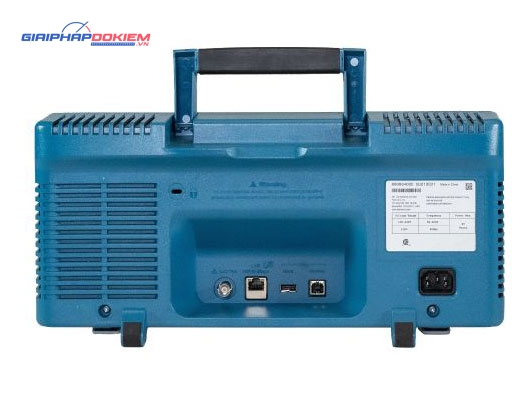

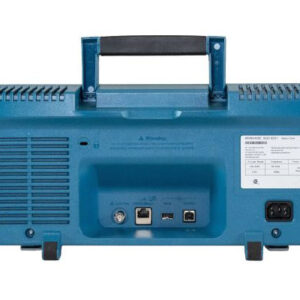

• Bảng điều khiển phía sau của TBS2202B được trang bị cổng thiết bị USB 2.0, thuận tiện cho việc kết nối với máy tính PC.
• Cổng Ethernet 10/100BASE-T cho phép điều khiển thiết bị từ xa thông qua mạng LAN.
• Giao diện Wi-Fi giúp thiết bị có khả năng kết nối không dây.

• Phần mềm học liệu được thiết kế để hỗ trợ giáo dục một cách hiệu quả.
• Sản phẩm tương thích với phần mềm TekSmartLab dùng để quản lý phòng thí nghiệm trong lĩnh vực giáo dục.
• Các chức năng như tự động đặt, sử dụng con trỏ và khả năng tắt các phép đo tự động giúp việc giảng dạy trở nên thuận lợi hơn.

Thông số kỹ thuật của TEKTRONIX TBS2202B

• Tên sản phẩm: Máy hiện sóng Tektronix Oscilloscope TBS2202B.
• Băng thông của TBS2202B: 200Mhz.
• Máy có 2 kênh và sử dụng chuẩn ngõ vào TekVPI.
• Tốc độ lấy mẫu là: 2Gs/s.
• Độ dài ghi cho mỗi kênh là 5M.
• Về biên độ (Volt / div, trục tung):

1. • Độ phân giải: 8 bits.
   • Dải ngõ vào từ: 1mV/div đến 10V/div.
   • Độ chính xác: ±2% trong khoảng từ 10V/div đến 5mV/div và ±3% tại 1mV/div.
   • Trở kháng ngõ vào: 1MΩ ± 1%.

• Về thời gian (time / div, trục hoành):

1. • Dải timebase từ: 1ns/ div đến 100s/ div.
   • Độ chính xác: ±25ppm.

• Kích (trigger) có ba chế độ: Auto, Normal, và Single.
• Các tính năng khác bao gồm 32 phép đo tự động, chức năng FFT và cổng USB 2.0 để kết nối các thiết bị ngoại vi.
• Máy có màn hình màu 9-inch loại WVGA.
• Điều kiện hoạt động: Nhiệt độ từ 0-50 độ C và độ ẩm từ 5% đến 90%.
• Nguồn điện yêu cầu: 100-240V AC rms ± 10%; trong khoảng tần số 47Hz-63Hz.
• Công suất tiêu thụ của máy: 80W.
• Trọng lượng máy: 2,62 kg.
• Kích thước máy là: 174.9 x 372.4 x 103.3 mm.
• Các phụ kiện đi kèm: Dây nguồn, 2 que đo, và hướng dẫn sử dụng.
