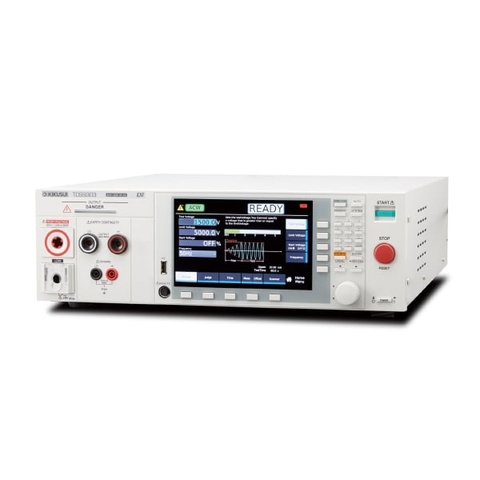

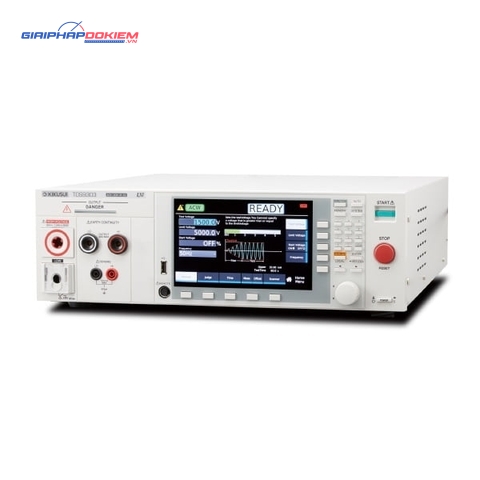

Máy phân tích an toàn điện đa năng KIKUSUI TOS9303

Mô tả sản phẩm Máy phân tích an toàn điện đa năng KIKUSUI TOS9303

Máy phân tích an toàn điện đa năng KIKUSUI TOS9303 là một máy phân tích an toàn điện hiệu suất cao tuân thủ một loạt các tiêu chuẩn phổ quát. Hipot, Điện trở cách nhiệt, Liên kết mặt đất, Dòng rò rỉ (dòng điện cảm ứng và dòng dây dẫn bảo vệ) và xả một phần đều có thể được kiểm tra.

Tổng cộng có 6 mô hình có sẵn cho các thử nghiệm tuân thủ tiêu chuẩn trong một loạt các ứng dụng bao gồm R & D, dây chuyền sản xuất đảm bảo chất lượng và thử nghiệm trong phòng thí nghiệm.

Đặc điểm nổi bật của KIKUSUI TOS9303

• Cấu hình 10Key thân thiện với người dùng
• Cập nhật firmware dễ dàng qua USB
• Giao diện kỹ thuật số tiêu chuẩn LAN / USB / RS232C
• Thiết bị đầu cuối màn hình I /V (Màn hình analog)
• TRÌNH KẾT NỐI TRẠNG THÁI RA
• Đầu nối SIGNAL I/O
• Độ chính xác cao / Độ phân giải cao / Tốc độ cao
• Tốc độ phản hồi phát hiện có thể lập trình
• Kiểm tra Hipot DC 7,2 kV / 100 W
• Kiểm tra điện cực dương / điện cực cách điện âm
• Chức năng phóng điện
• Thử nghiệm liên tục trái đất AC / DC lên đến 40 A
• Bảo vệ lỗi trái đất
• Hủy bù đắp
• Hàm Bộ nhớ Cơ bản
• Thông báo thời hạn hiệu chuẩn
• Máy quét điện áp cao (Tùy chọn)

Tính năng của KIKUSUI TOS9303

• Điện áp đầu ra tối đa của thử nghiệm hipot AC: 5kV / 100mA (500VA)
• Điện áp đầu ra tối đa của thử nghiệm hipot DC: 5kV / 20mA, 7,2kV / 13,9mA (100W)
• Phạm vi đo kiểm tra điện trở cách điện: 0,001MΩ đến 100,0GΩ (DC-25V đến -1000V / DC + 50V đến + 7200V)
• Phạm vi đo của thử nghiệm nối đất: 0,001Ω đến 0,600Ω (3,0A đến 42,0A)
• Cài đặt kiểm tra sự cố điện có sẵn
• Cổng giao tiếp tiêu chuẩn LAN / USB / RS232C

Ứng dụng của KIKUSUI TOS9303

Các loại thử nghiệm an toàn bao gồm kiểm tra điện áp chịu đựng, kiểm tra điện trở cách điện, kiểm tra tính liên tục của đất, kiểm tra dòng rò (kiểm tra dòng tiếp xúc, kiểm tra dòng điện dẫn bảo vệ, kiểm tra dòng rò rỉ bệnh nhân) và kiểm tra phóng điện một phần. Vì mô hình được cấu hình theo sự kết hợp của các thử nghiệm cần thiết, có thể đáp ứng các thử nghiệm an toàn khác nhau mà không lãng phí với một đơn vị.

Máy phân tích an toàn điện đa năng KIKUSUI TOS9303 phù hợp cho thiết bị R &D, thiết bị kiểm tra và chứng nhận đảm bảo chất lượng, thiết bị kiểm tra và thiết bị dây chuyền sản xuất.

Thông số kỹ thuật của KIKUSUI TOS9303

1. Kiểm tra điện áp chịu đựng AC

Dải điện áp đầu ra: 0.05 kV ~ 5.00 kV; 1V; ±(1.2 % cài đặt + 20 V) (không tải)

Tải định mức tối đa: 500 VA(5 kV / 100 mA)

Dòng định mức tối đa: 100 mA (khi điện áp là 0.2 kV trở lên)

Biến áp định mức: 500 VA

Dạng sóng điện áp đầu ra: Sine

– Đo: V, A

– Chức năng khác: Judgment, Timer

2. Kiểm tra điện áp chịu đựng DC (DC Hipot)

Dải điện áp đầu ra: 0.050 kV ~ 7.200 kV; 1 V; ±(1.2 % cài đặt + 20 V)

Tải định mức tối đa: 100 W (5 kV/20 mA, 7.2 kV/13.9 mA)

Dòng định mức tối đa: 20 mA

3. Kiểm tra điện trở cách điện

– Cực âm:

Dải điện áp đầu ra: -25 V ~ -1000 V; 1 V; ±(1.2 % cài đặt + 2 V)

Tải định mức tối đa: 1 W (-1000 V/1 mA)

Dòng định mức tối đa: 1 mA

– Cực dương

– Đo: V, R

– Chức năng khác: Judgment, Timer

4. Kiểm tra nối đất

Current setting range: 3.0 A ~ 42.0 A AC/DC; 0.1 A; ±(1 % cài đặt + 0.4 A)

Đầu ra định mức tối đa AC: 220 VA

Đầu ra định mức tối đa DC: 220 W

Đo: A, V, R

Chức năng khác: Judgment, Timer

5. Thông số chung TOS9303

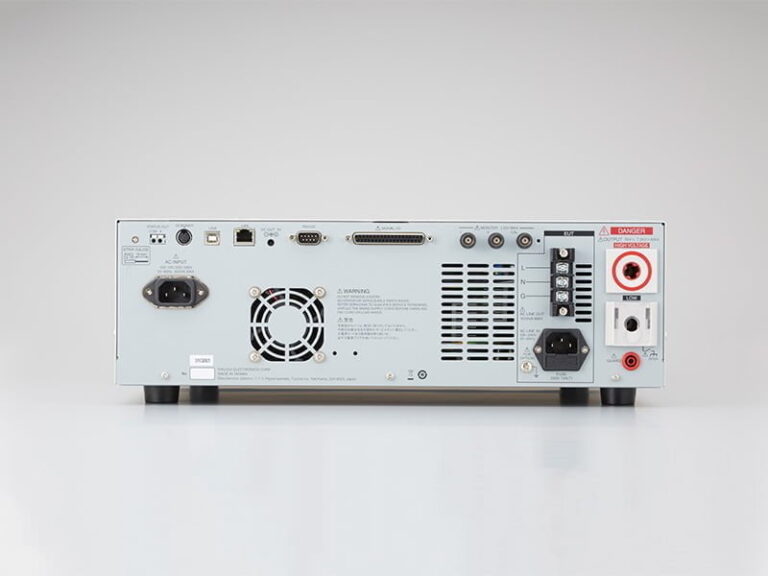

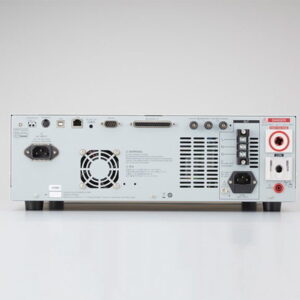

Giao diện: REMOTE, SIGNAL I/O, SCANNER, USB, điều khiển từ xa

Nguồn

Dải điện áp danh định (dải điện áp cho phép): 100 Vac ~ 120 V, 200 V ~ 240 V (90 Vac ~ 132 V, 170 V ~ 250 V)

Công suất tiêu thụ:

Không tải(trạng tháiREADY): 100 VA trở xuống

Tải định mức: 800 VA max.

Tần suất: 47 Hz ~ 63 Hz

Trọng lượng: xấp xỉ 21 kg (46.3 lb.)

Phụ kiện:

Dây nguồn : 1pc.

High test lead (TL31-TOS) : 1bộ

Ổ cắm SIGNAL I/O(1 set)

Nhãn cảnh báo điện áp cao (1 pc.)

Hướng dẫn cài đặt (1 copy)

CD-ROM (1 disc)

Thông tin an toàn (1 copy)

Nhãn cảnh báo vật nặng

Đầu đo kiểm tra nối đất TL13-TOS
