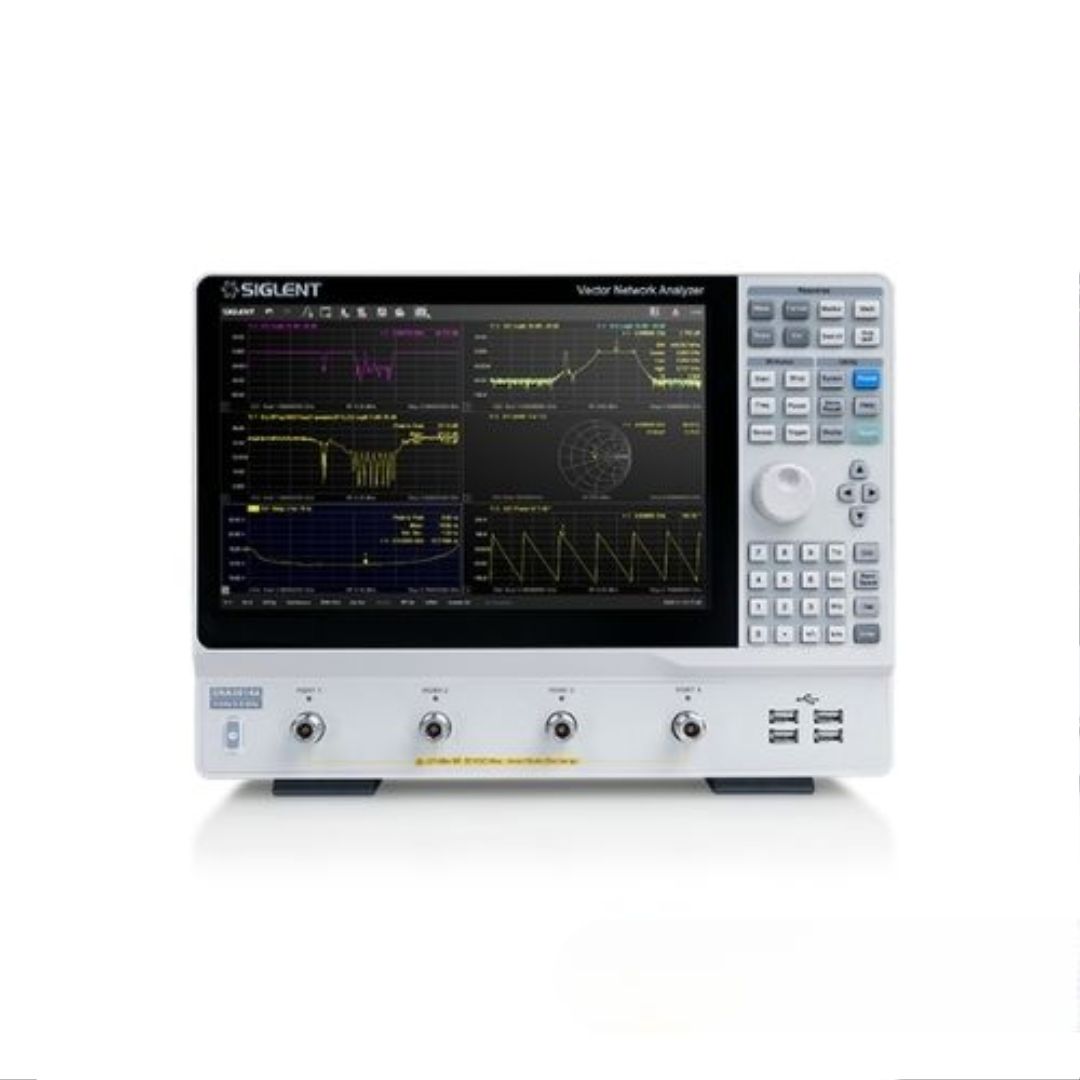

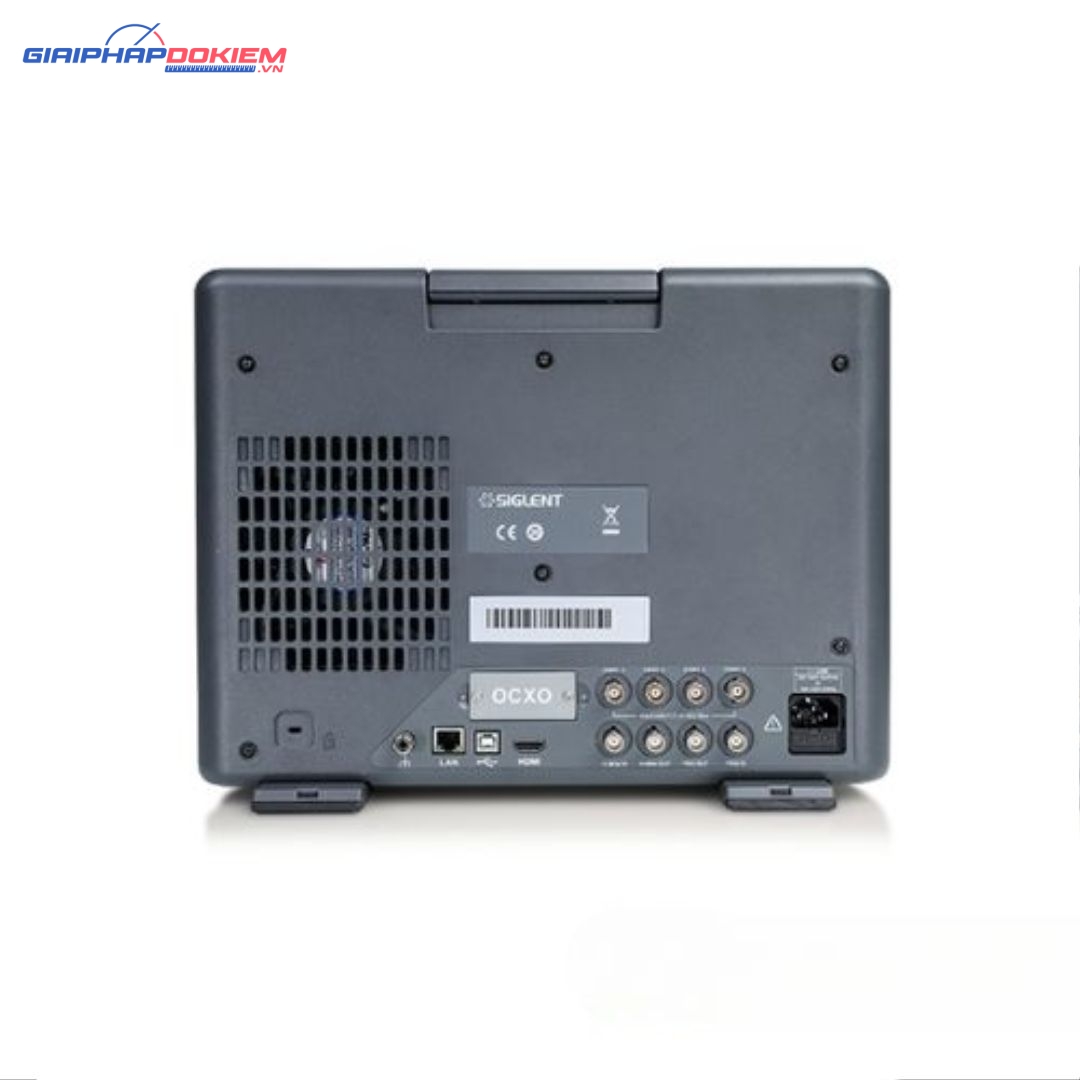

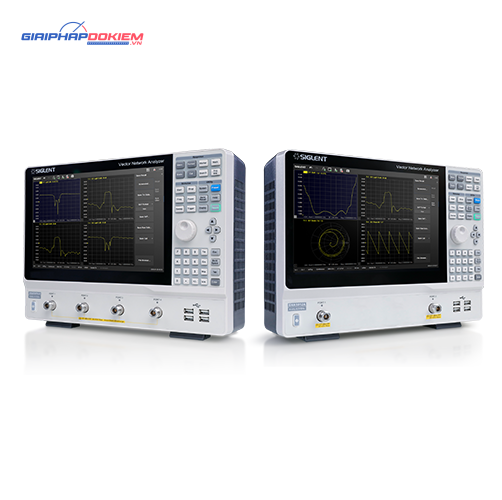

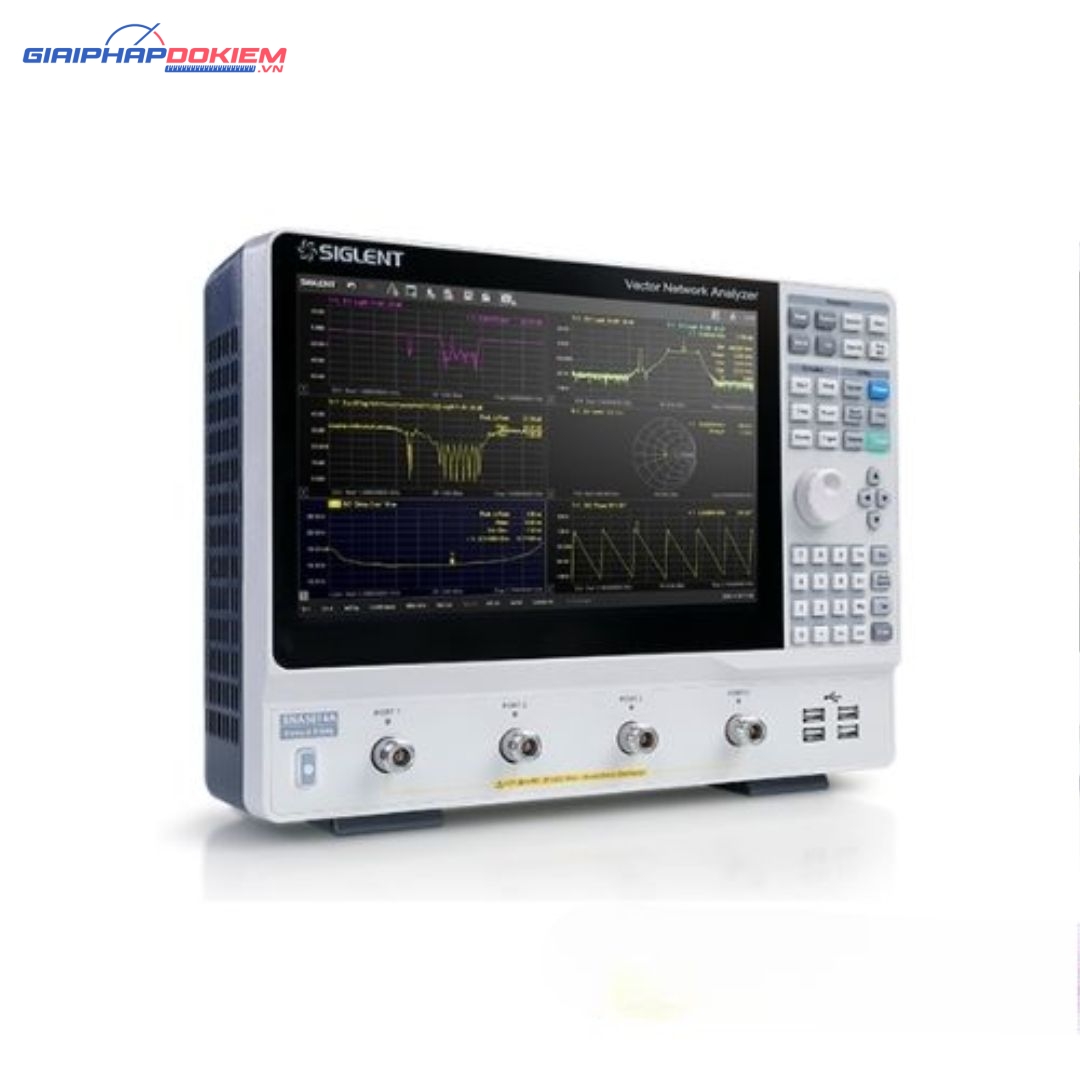

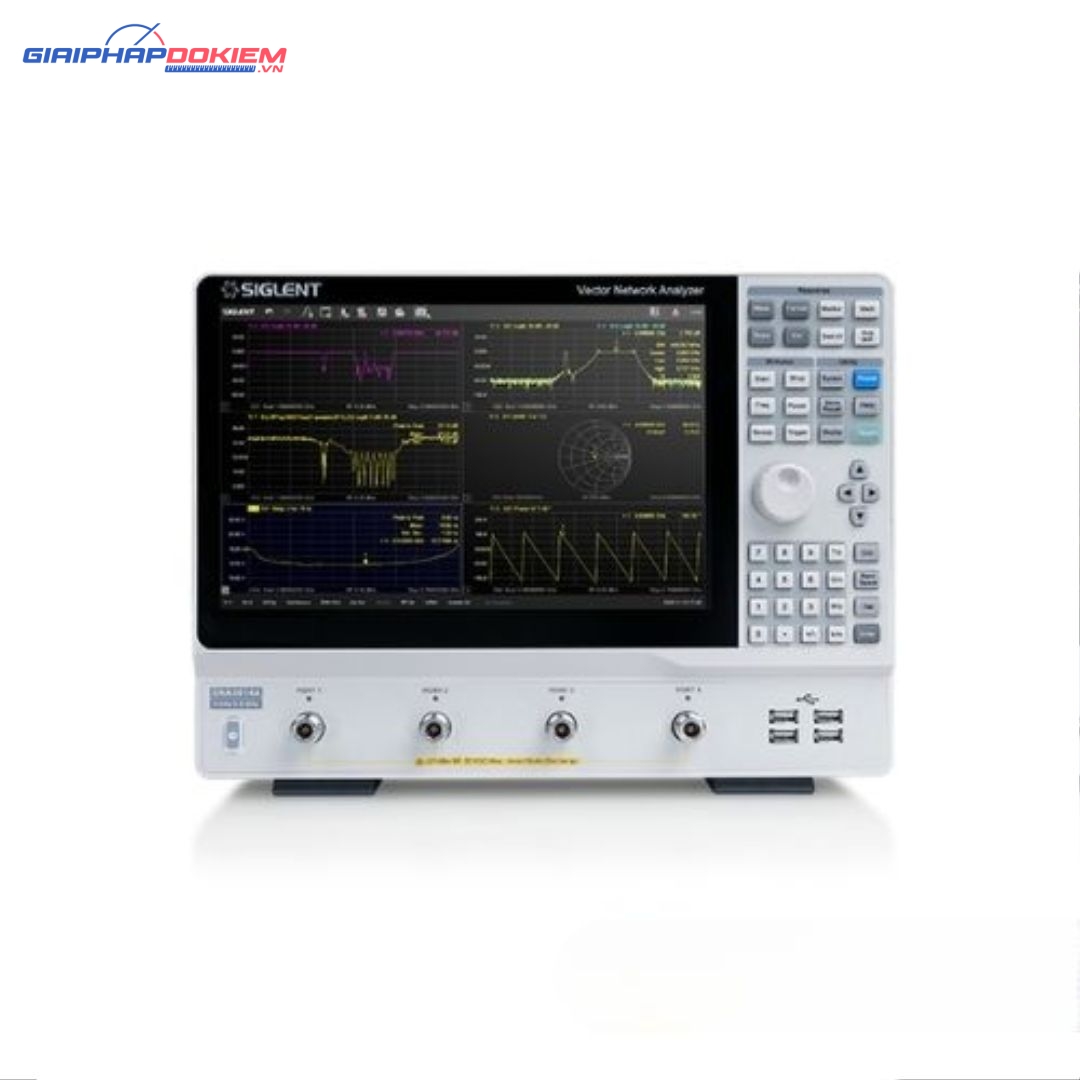

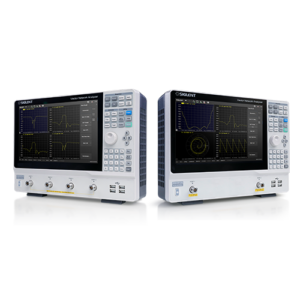

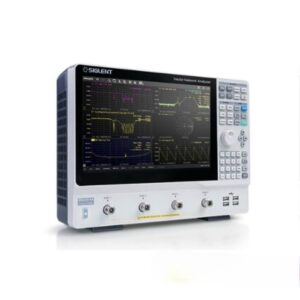

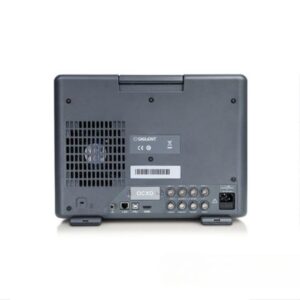

Máy phân tích mạng vector Siglent SNA5004A 9kHz ~ 4.5GHz

Giới thiệu Máy phân tích mạng vector Siglent SNA5004A

Máy phân tích mạng vector Siglent SNA5004A có dải tần số từ 9 kHz đến 8.5 GHz và 100 kHz đến 26.5 GHz, hỗ trợ các phép đo thông số tán xạ 2/4 cổng, thông số vi sai, và thông số miền thời gian .

Máy phân tích mạng vector Siglent SNA5004A cũng hỗ trợ hiệu chỉnh thông số tán xạ (scattering-parameter correction) của SOLT, SOLR, TRL, Response, và Enhanced Response để tăng tính linh hoạt trong các ứng dụng nghiên cứu và phát triển (R&D) và sản xuất.

Đặc điểm nổi bật của Siglent SNA5004A

Nhiễu nền thấp, dãi động rộng cho kết quả đo lường chính xác Dải động hệ thống, tức là sự chênh lệch giữa công suất đo được tại cổng kiểm tra (test port) và nền nhiễu (noise floor) của bộ thu, là một thông số quan trọng của máy phân tích mạng véc-tơ (VNA). SNA5000A của SIGLENT có dải động lên đến 125 dB@10 Hz IFBW (băng thông trung tần), nền nhiễu xuống tới -125 dBm/Hz, đáp ứng các yêu cầu kiểm tra RF cụ thể như kiểm tra đồng thời dải thông (passband) và loại bỏ ngoài băng (out-of-band rejection) của bộ lọc.

Các phép đo phong phú và định dạng hiển thị SNA5000A hỗ trợ đo thông số tán xạ, đo thông số vi sai, đo bộ thu, phân tích thông số miền thời gian, kiểm tra giới hạn (limit test), kiểm tra độ gợn, phân tích thông số miền thời gian nâng cao. Có các phím tắt để thêm các đường và cửa sổ (windows) để thực hiện các phép đo thông số S 4 cổng đầy đủ. Các định dạng hiển thị khác nhau bao gồm Log Mag , Lin Mag, Phase, Delay, Smith, SWR, Polar mang lại sự tiện lợi để phân tích hệ số truyền và phản xạ của DUT (thiết bị được kiểm tra), SWR, phối hợp trở kháng, pha, độ trễ. Trong sản xuất ăng-ten và bộ lọc, đường tham chiếu và kiểm tra giới hạn (limit test) là một công cụ tăng hiệu quả cho sản xuất.

Thông số kỹ thuật của Siglent SNA5004A

Dải tần: 9kHz-4.5GHz

Cổng: 4

Độ phân giải tần: 1Hz

Độ phân giải theo mức: 0.05dB

Dải IFBW: 10Hz~3MHz

Dải cài đặt mức đầu ra: -55dBm~+10dBm

Dải động: 125dB

Bias-Tees: Hỗ trợ

Giao tiếp: LAN, Thiết bị USB, USB Host(USB-GPIB)

Điều khiển từ xa: SCPI/Labview/IVI based on USB-TMC/VXI11/Socket/Telnet/WebServer

Màn hình: Màn hình cảm ứng 12.1-inch

Đầu ra Video: HDMI

Phụ kiện bao gồm:

Quick-start: 1

Cáp nguồn: 1

Cáp USB: 1

Chứng nhận hiệu chuẩn: 1

Phụ kiện mua thêm:

High-performance reference source: SNA5000-HPR

Time-Domain analysis: SNA5000-TDA

Enhanced Time-Domain analysis: SNA5000-TDR

N-type, Male, 50Ω Calibration Kit, 0-4.5GHz: F503ME

N-type, Female, 50Ω Calibration Kit, 0-4.5GHz: F503FE

3.5mm, Male, 50Ω Calibration Kit, 0-4.5GHz: F603ME

3.5mm, Female, 50Ω Calibration Kit, 0-4.5GHz: F603FE

N-type, Male, 50Ω Calibration Kit, 0-9GHz: F504MS

N-type, Female, 50Ω Calibration Kit, 0-9GHz: F504FS

N-type, Male and Female, 50Ω Calibration Kit, 0-9GHz: F504TS

3.5mm, Male, 50Ω Calibration Kit, 0-9GH: F604MS

3.5mm, Female, 50Ω Calibration Kit, 0-9GHz: F604FS

3.5mm, Male and Female, 50Ω Calibration Kit, 0-9GHz: F604TS
