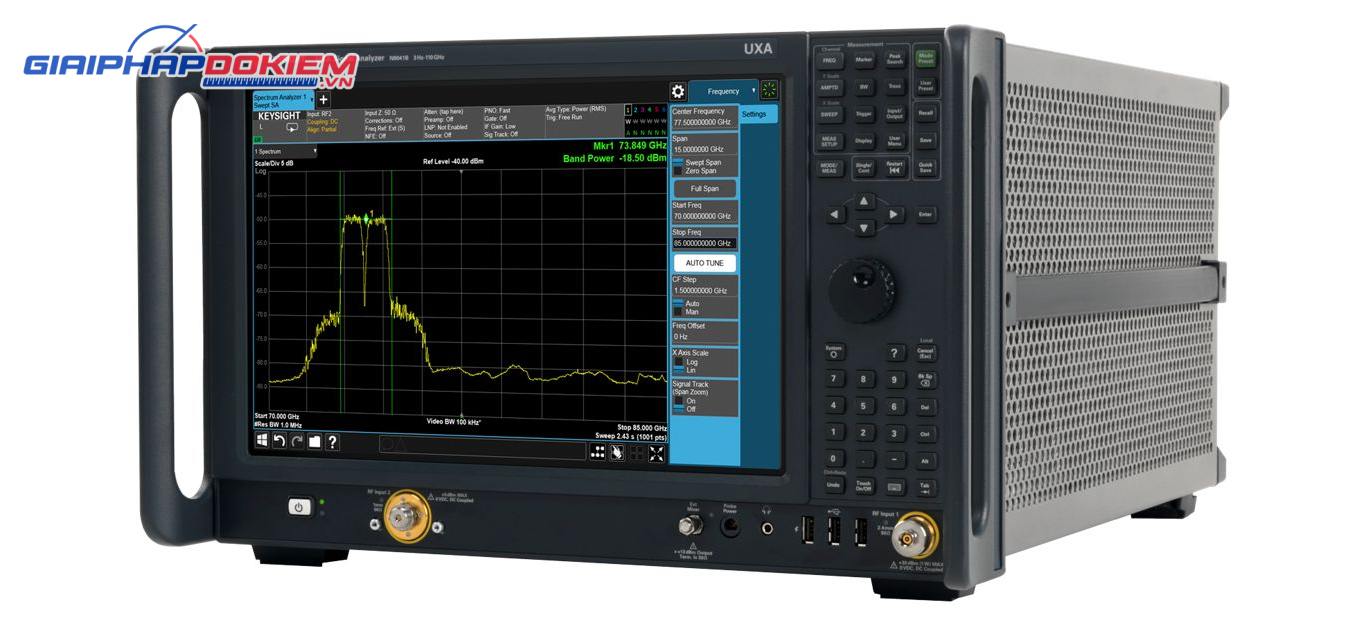

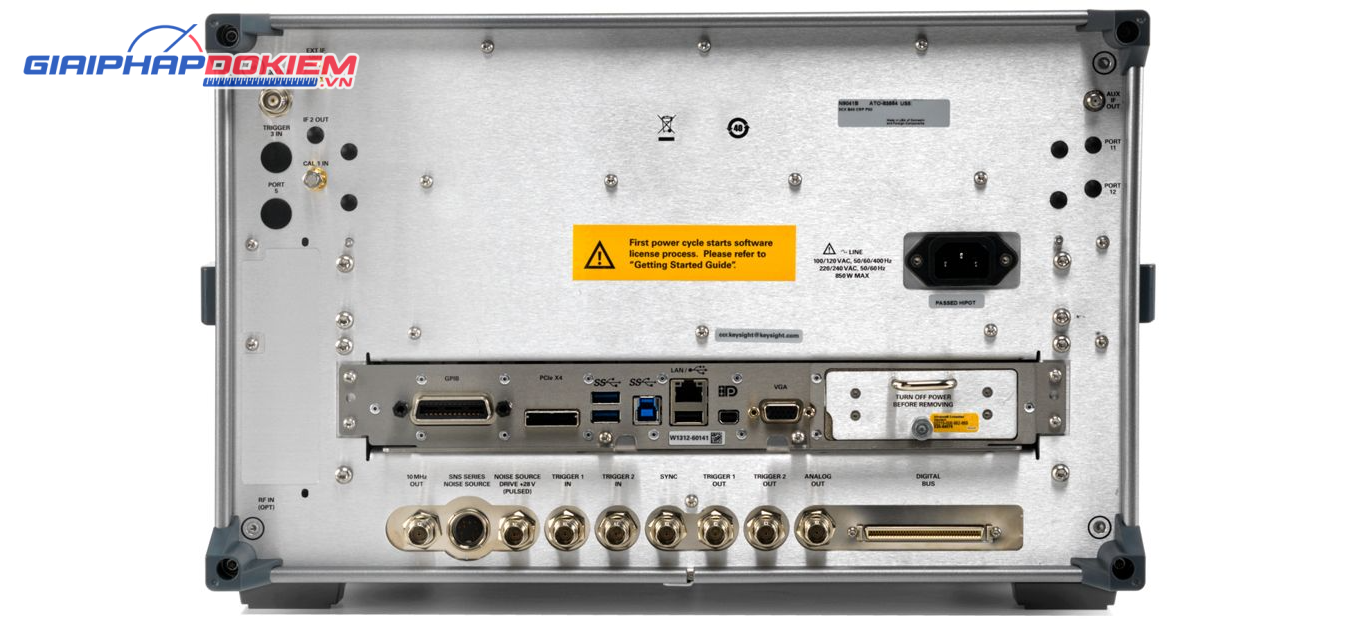

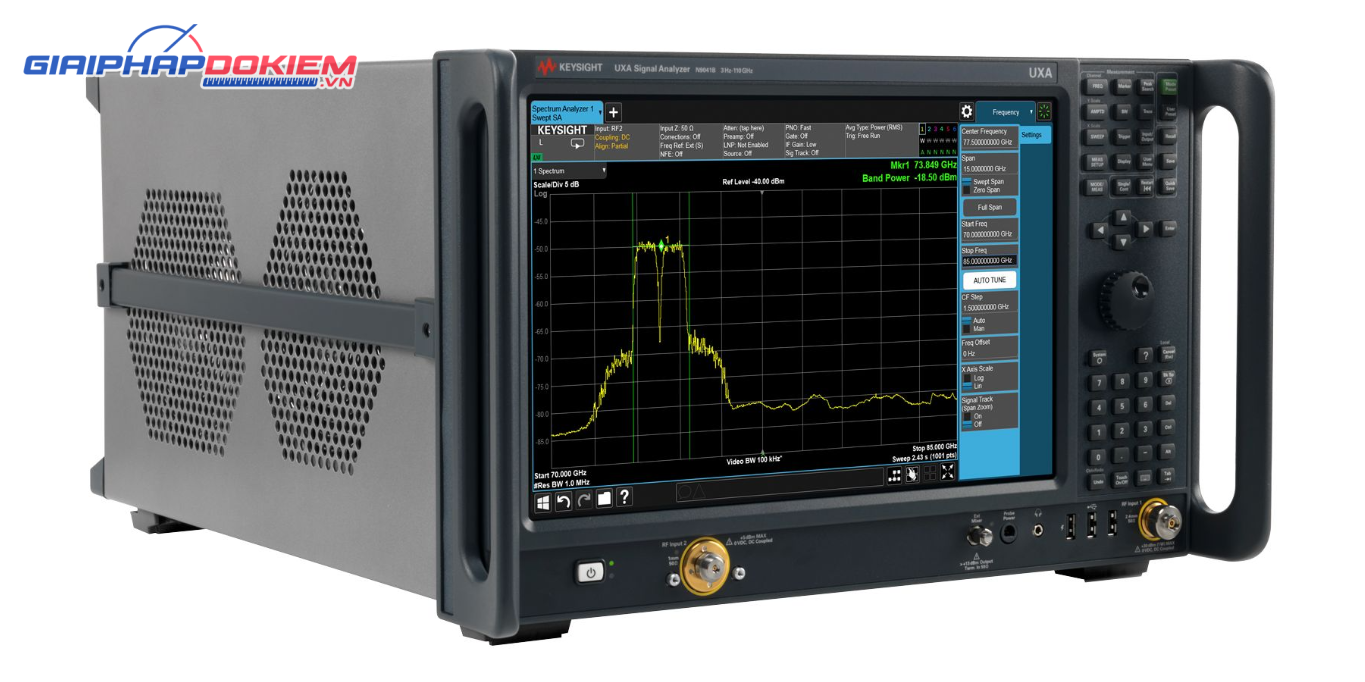

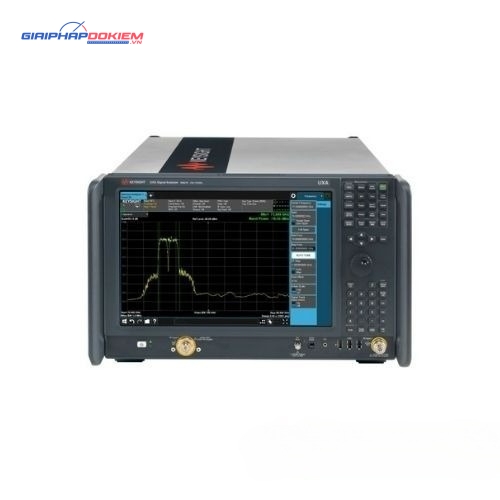

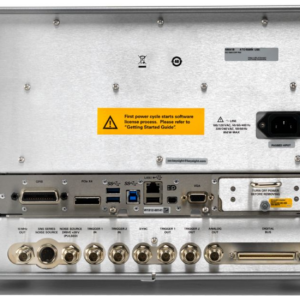

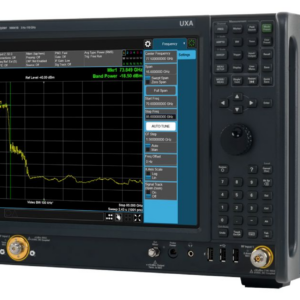

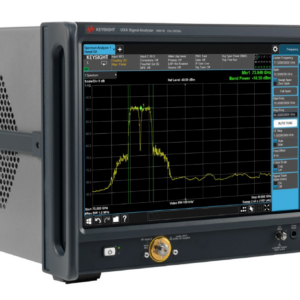

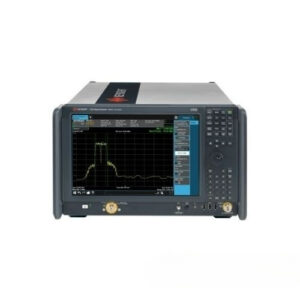

Máy phân tích phổ KEYSIGHT N9041B

Giới thiệu Máy phân tích phổ KEYSIGHT N9041B

KEYSIGHT N9041B mang đến hiệu suất tối ưu, giúp bạn mô tả các tín hiệu thách thức nhất hiện nay như tín hiệu nhảy nhanh, băng thông rộng và thoáng qua trong các ứng dụng 5G, 802.11ax/ay, vệ tinh, radar, chiến tranh điện tử (EW), và nhiều lĩnh vực khác. Thiết bị này cho phép bạn hiểu sâu hơn về độ tinh khiết trong thiết kế với độ nhiễu pha hàng đầu trong ngành và dải động rộng không có tạp âm.

Đặc điểm nổi bật KEYSIGHT N9041B

• Phân tích tiêu chuẩn mới nổi: Đáp ứng nhu cầu băng thông cao của các ứng dụng như 5G và radar ô tô với băng thông phân tích bên trong lên đến 1 GHz và bên ngoài lên đến 5 GHz.
• Quét liên tục lên đến 110 GHz: Giúp bạn phân tích tín hiệu một cách liên tục và chính xác.
• Thu tín hiệu giả mức thấp: Với DANL thấp tới -150 dBm/Hz (> 50 GHz), giúp bắt tín hiệu nhiễu mức thấp.
• Ghi lại và phân tích môi trường thực: Khả năng phát trực tuyến không khoảng cách lên đến 255 MHz, giúp ghi lại và phân tích tín hiệu trong môi trường thực tế.
• Tương thích với ứng dụng X-Series: Đơn giản hóa các phép đo phức tạp và mang lại kết quả có thể lặp lại.
• Tùy chọn phân tích thời gian thực: Phát hiện các tín hiệu ngắn nhất là 3.51 µs.
• Màn hình 14.1 inch: Cung cấp giao diện người dùng rộng rãi và rõ ràng, giúp bạn thấy rõ hơn và đưa thiết kế đi xa hơn.

Thông số kỹ thuật của N9041B

• Dải tần số: 2 Hz đến 110 GHz
• Tần số tùy chọn: 90, 110 GHz
• Phân tích băng thông thời gian thực: 255 MHz
• DANL @1 GHz: -174 dBm
• Băng thông phân tích tối đa: 1 GHz
• Nhiễu pha @1 GHz (10 kHz offset): -135 dBc/Hz
• TOI @1 GHz: +22 dBm
• Độ chính xác biên độ: ±0.16 dB
• Khoảng thời gian tối thiểu khi xác suất chặn 100%: 3.51 µs

Ứng dụng:

• Phần mềm 89600 VSA
• Giải điều chế tín hiệu tương tự
• MATLAB
• Đo hệ số tiếng ồn
• Đo nhiễu pha
• Phân tích xung
• Phân tích phổ thời gian thực
• Kiểm tra EMI
• Phân tích điều chế vector

Với các tính năng tiên tiến và khả năng phân tích vượt trội, máy phân tích phổ UXA Keysight N9041B là công cụ không thể thiếu để tối ưu hóa và đảm bảo chất lượng trong các thiết kế tín hiệu phức tạp hiện nay.
