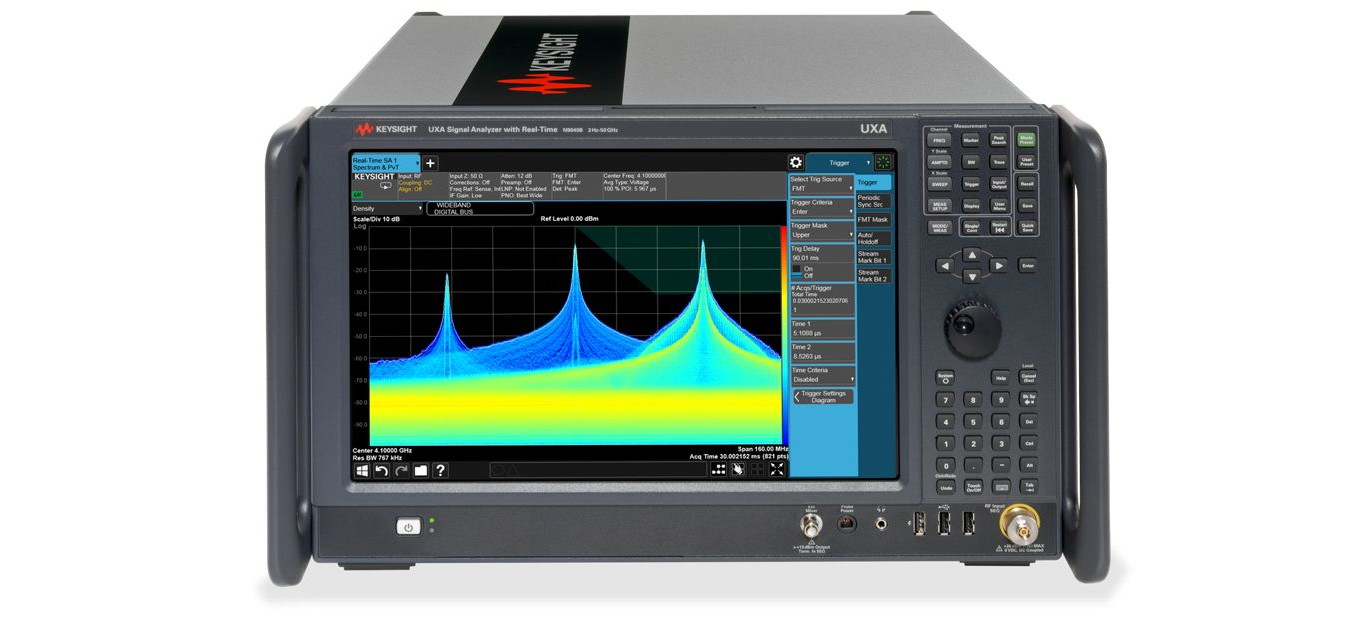

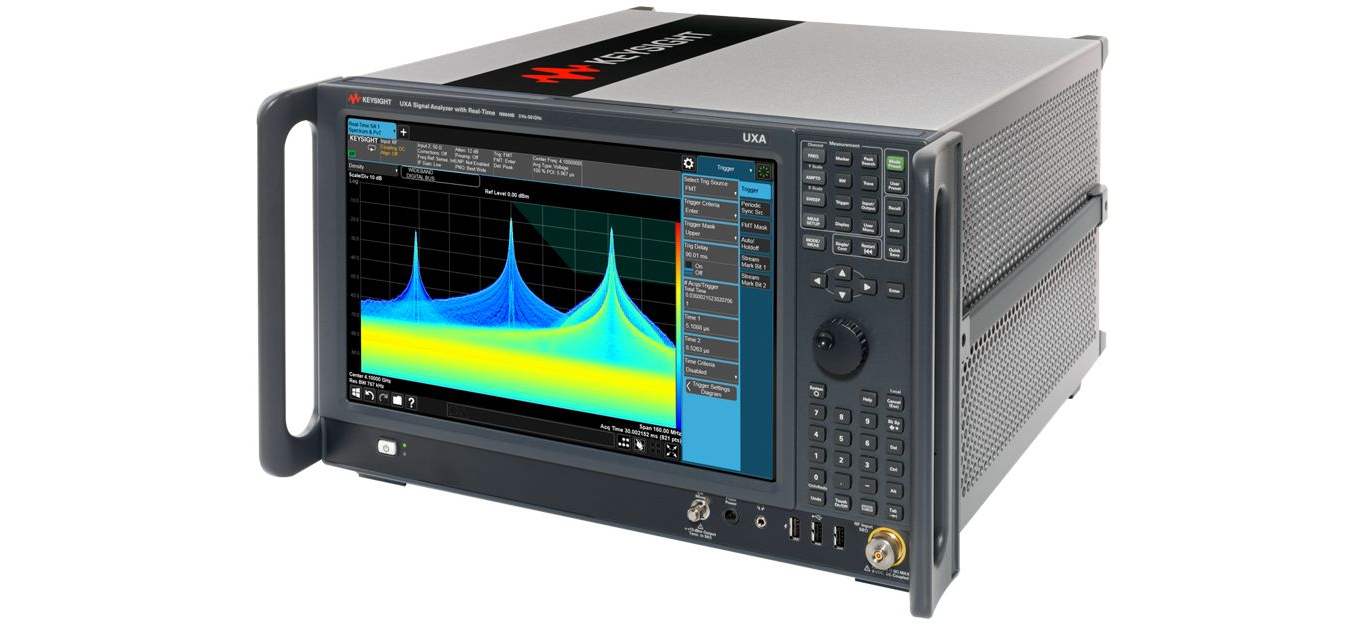

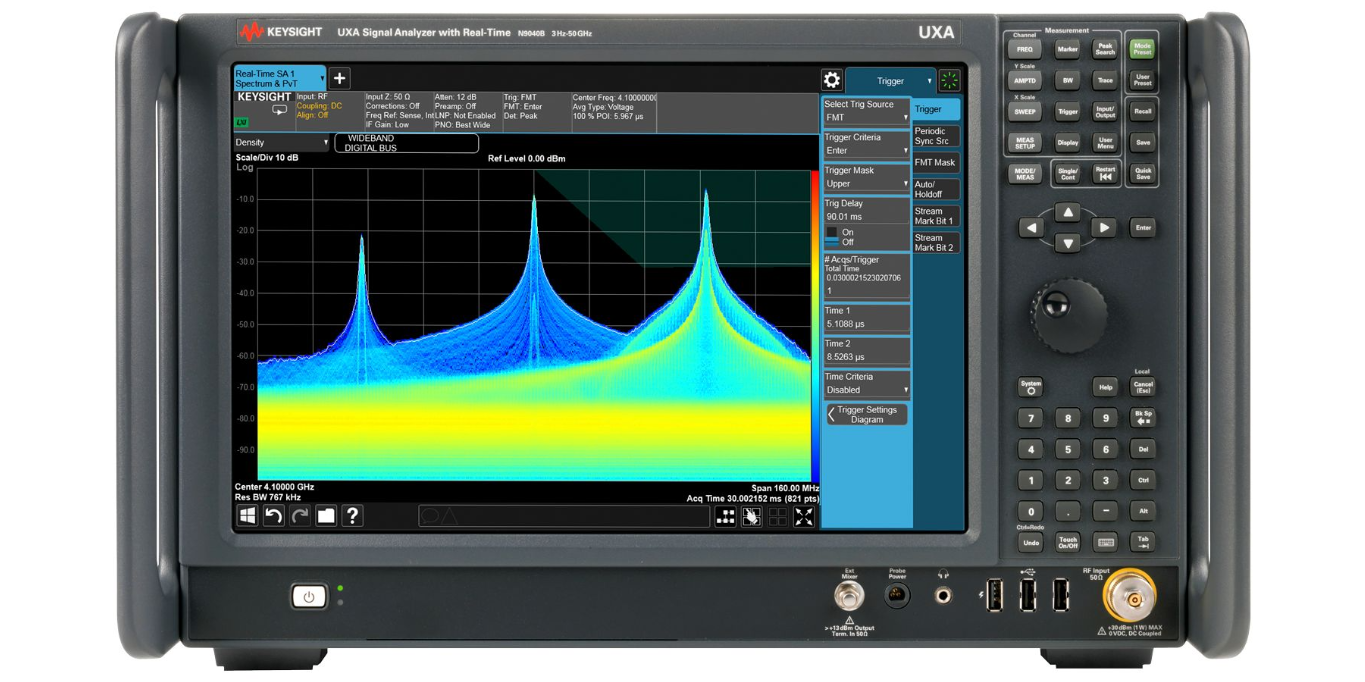

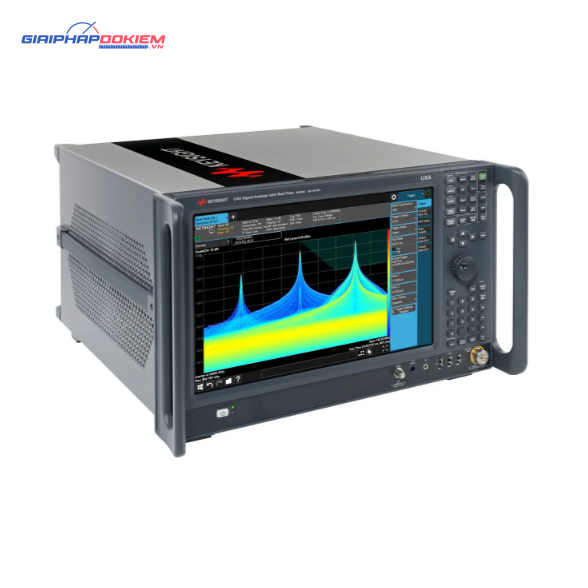

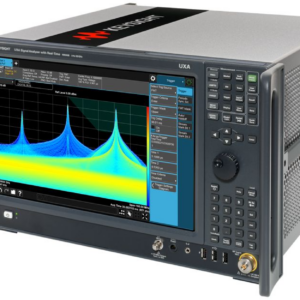

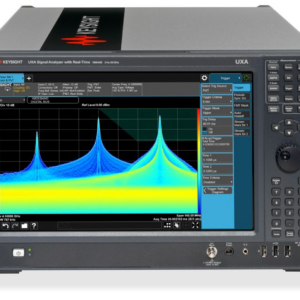

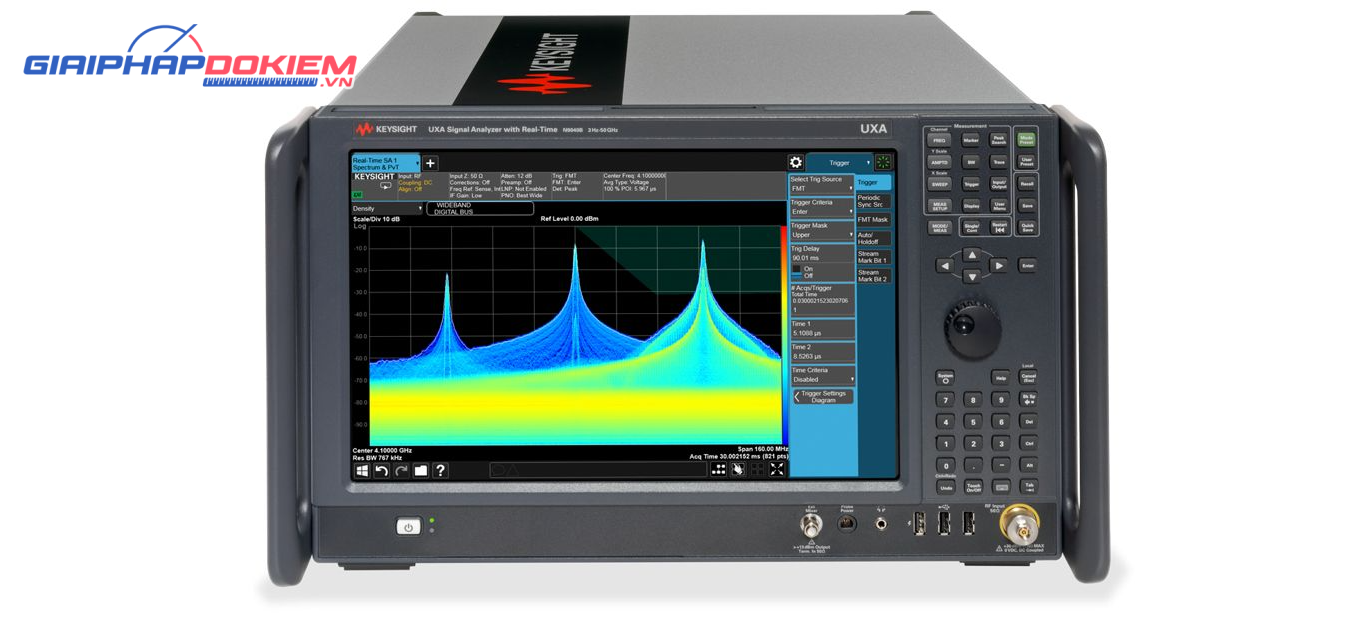

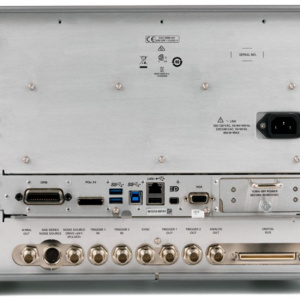

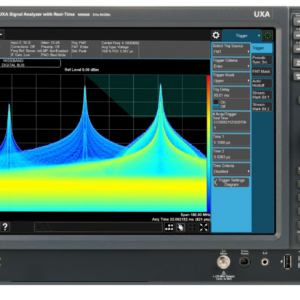

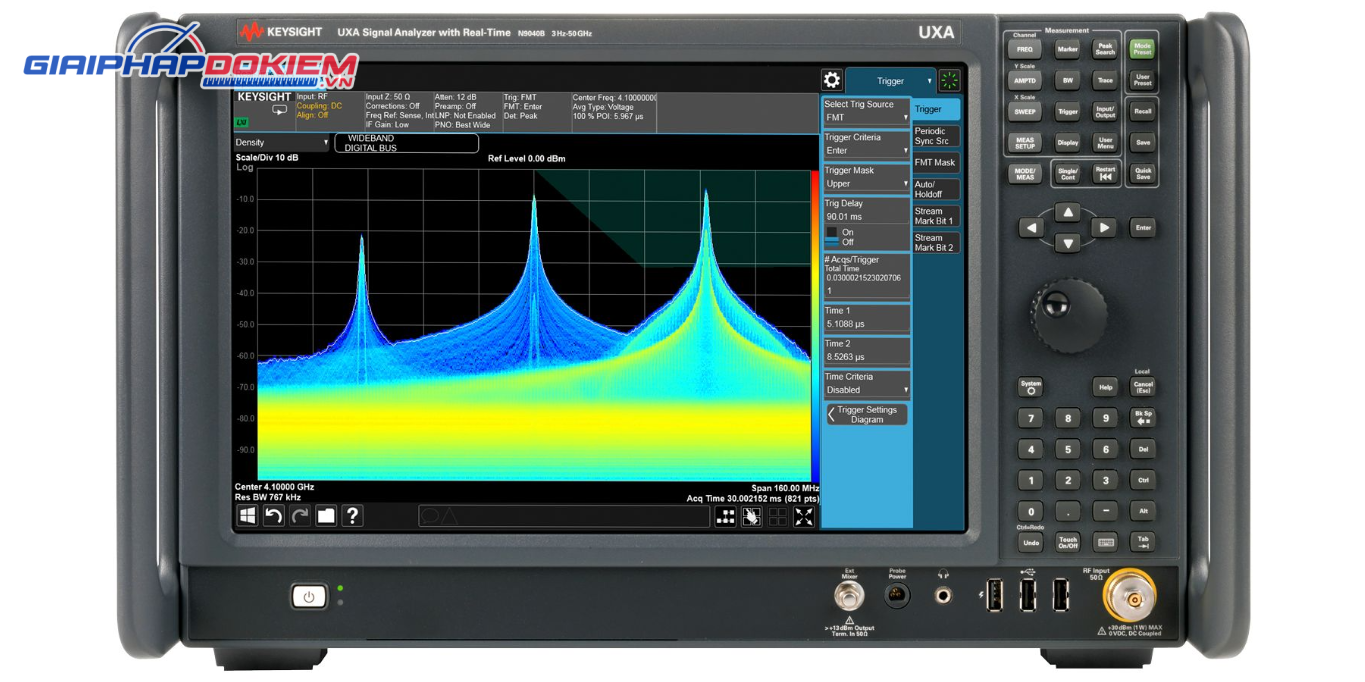

Máy phân tích phổ KEYSIGHT N9040B

Giới thiệu Máy phân tích phổ KEYSIGHT N9040B

Keysight N9040B mang đến hiệu suất tối ưu, giúp bạn mô tả các tín hiệu thách thức nhất hiện nay như tín hiệu nhảy nhanh, băng rộng và thoáng qua trong các ứng dụng 5G, 802.11ax/ay, vệ tinh, radar, chiến tranh điện tử và nhiều lĩnh vực khác. Thiết bị này cho phép bạn hiểu rõ hơn về độ tinh khiết của thiết kế với tiếng ồn pha hàng đầu trong ngành và dải động không giả mạo rộng.

Đặc điểm nổi bật KEYSIGHT N9040B

• Phân tích tín hiệu rộng hơn (lên đến 1 GHz): Giúp bạn có cái nhìn sâu hơn vào các tín hiệu phức tạp nhất.
• Đo độ tinh khiết phổ của thiết kế: Với độ nhiễu pha hàng đầu và dải động không giả mạo 78 dBc trên băng thông 510 MHz.
• Mở rộng tần số đầu vào RF: Lên đến 110 GHz với bộ trộn thông minh của Keysight và lên đến tần số terahertz với các giải pháp của bên thứ ba.
• Bắt tín hiệu ngắt quãng: Phân tích phổ thời gian thực không khoảng cách.
• Bắt tín hiệu nhiễu mức thấp: Đường dẫn nhiễu thấp DANL được cải thiện.
• Màn hình 14.1 inch: Giúp bạn thấy rõ hơn và đẩy xa hơn thiết kế của mình.

Thông số kỹ thuật của N9040B

• Tần số tùy chọn: 8.4, 13.6, 26.5, 44, 50 GHz, Mixers lên đến 1.1 THz
• Dải suy hao tiêu chuẩn: n/a
• Bước suy hao tiêu chuẩn: n/a
• Tùy chọn phân tích băng thông thời gian thực: 255, 510 MHz
• DANL @1 GHz: -174 dBm
• Băng thông phân tích tối đa: 1 GHz
• Nhiễu pha @1 GHz (1 MHz offset): n/a
• Nhiễu pha @1 GHz (10 kHz offset): n/a
• Nhiễu pha @1 GHz (30 kHz offset): n/a
• Dải động Spur: n/a
• TOI @1 GHz: n/a
• Băng thông thời gian thực tối đa: 510 MHz
• Khoảng thời gian tối thiểu khi xác suất chặn là 100%: 3.51 µs
• Thời lượng tín hiệu phát: n/a
• Băng thông khi đo PVT: 255 MHz

Ứng dụng:

• Phần mềm 89600 VSA
• Giải điều chế tín hiệu tương tự
• MATLAB
• Đo hệ số tiếng ồn
• Đo nhiễu pha
• Phân tích xung
• Phân tích phổ thời gian thực
• Kiểm tra EMI
• Phân tích điều chế vector
