Máy phát hàm tùy ý TEKTRONIX AFG1022 (25Mhz, 2CH)

Thông số kỹ thuật của máy phát hàm tùy ý TEKTRONIX AFG1022

• Thông tin chung:
  • Tần số: 25Mhz
  • Số kênh: 2
  • Tốc độ lấy mẫu: 125 MS/s
  • Độ phân giải: 14 bit
  • Biên độ: 1 mVp-p đến 10 Vp-p, tải 50 Ω
  • Loại sóng phát: Since, vuông, răng cưa, xung, nhiễu và tùy ý
• Sóng Sin:
  • Tần số: 1uHz đến 25Mhz
  • Biên độ phẳng (1Vpp): ±0.2 dB (dưới 10Mhz) và ±0.3 dB (trên 10 MHz)
  • Tổng nhiễu hài: ít hơn 0.2%
  • Nhiễu pha: 1 MHz: ít hơn -110 dBc/Hz ở khoảng cách 10 kHz, 1 Vp-p
• Sóng vuông:
  • Tần số: 1uHz đến 12.5 Mhz
  • Thời gian tăng/giảm: ít hơn 12ns
• Sóng răng cưa:
  • Tần số: 1uHz đến 1Mhz
  • Độ tuyến tính: ít hơn 0.1%
  • Tính đối xứng: từ 0% đến 100%
• Sóng xung:
  • Tần số: 1uHz đến 12.5 Mhz
  • Độ rộng: ít hơn 1 mhz
• Nhiễu:
  • Băng thông: 25 Mhz
• Sóng tùy ý:
  • Tần số: 1uHz đến 10 Mhz
  • Độ phân giải: 14 bits
  • Thời gian tăng/giảm: ít hơn 10ns
• Điều chế: AM/FM/PM/FSK (kênh 1)
• Chế độ: Đếm tần số
• Bộ nhớ: 64 MB bộ nhớ trong và bộ nhớ ngoài sử dụng USB
• Giao tiếp: USB
• Nguồn cung cấp: 220-240 VAC, 100-120 VAC, 50/60 Hz

Bộ sản phẩm của TEKTRONIX AFG1022

• Máy chính
• Cáp BNC x 2
• USB cáp
• Đầu nguồn
• HDSD
• Chứng nhận chuẩn.

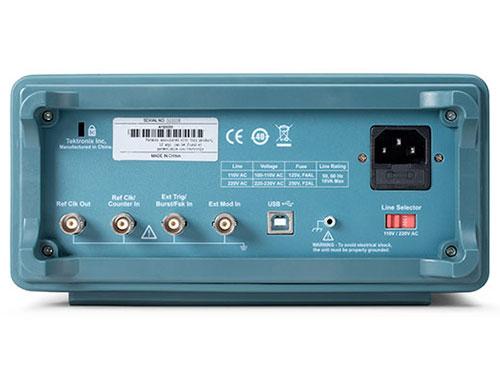

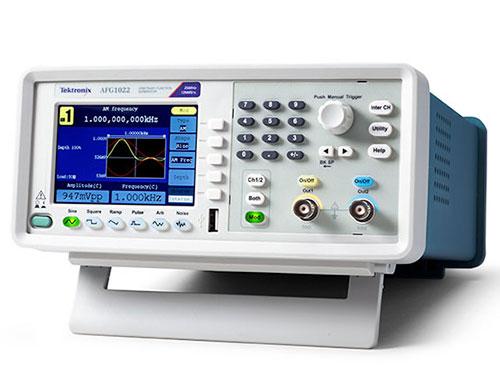

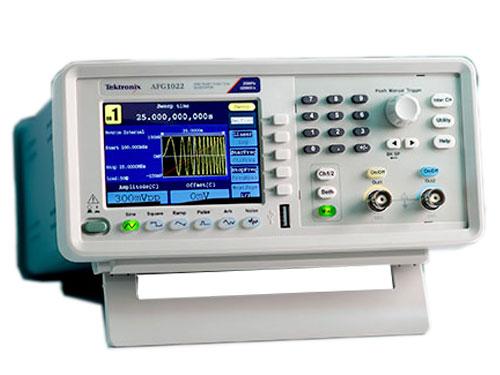

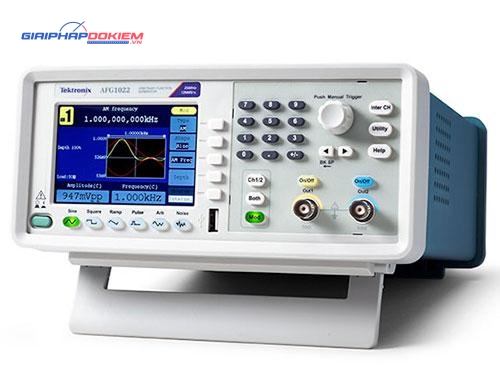

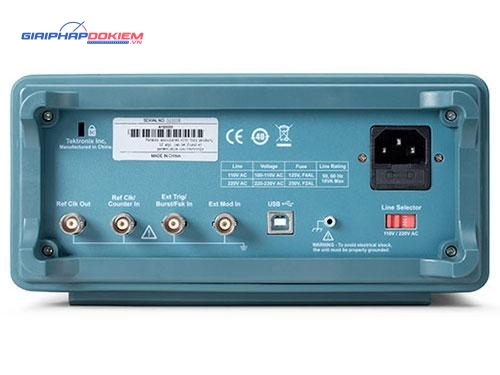

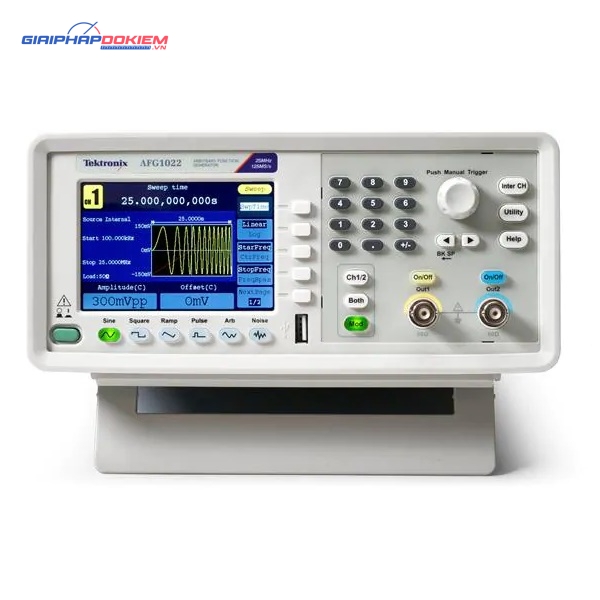

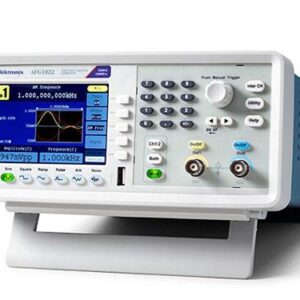

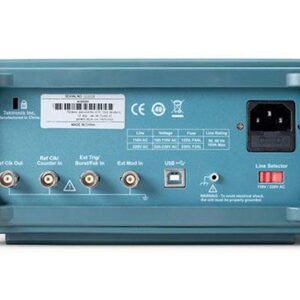

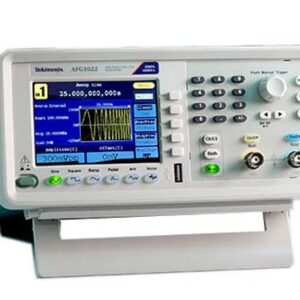

Hình ảnh của máy phát hàm tùy ý TEKTRONIX AFG1022
