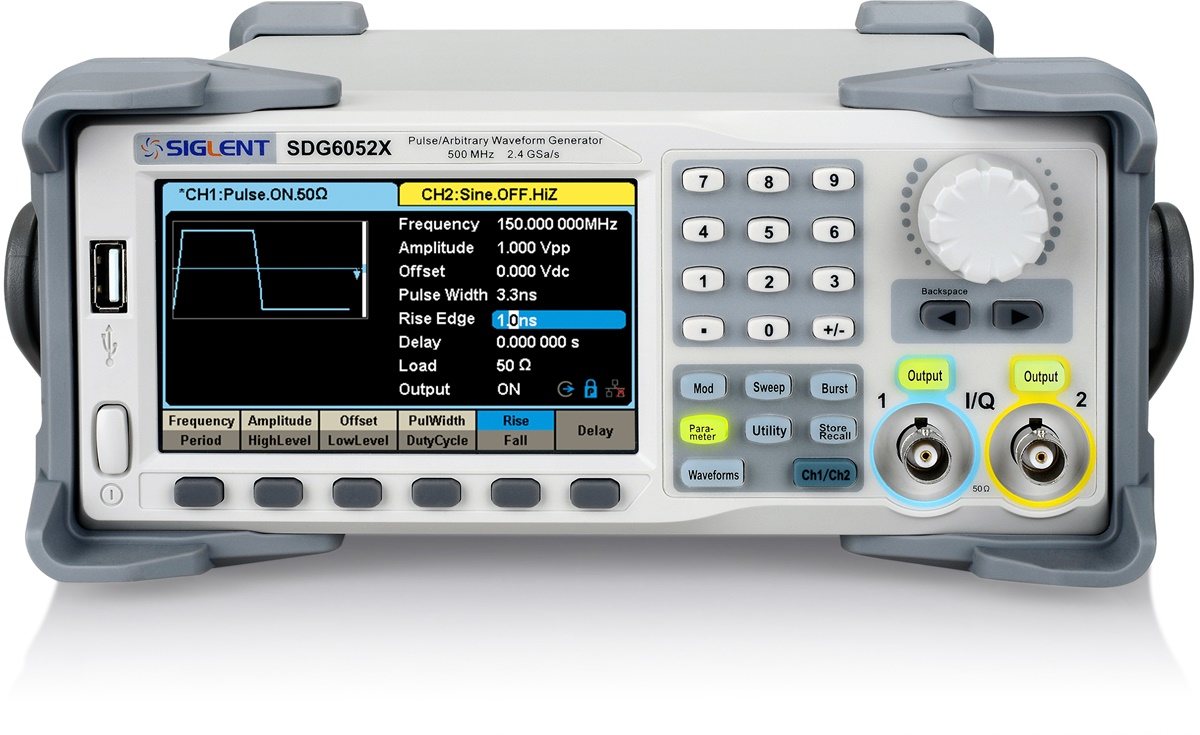

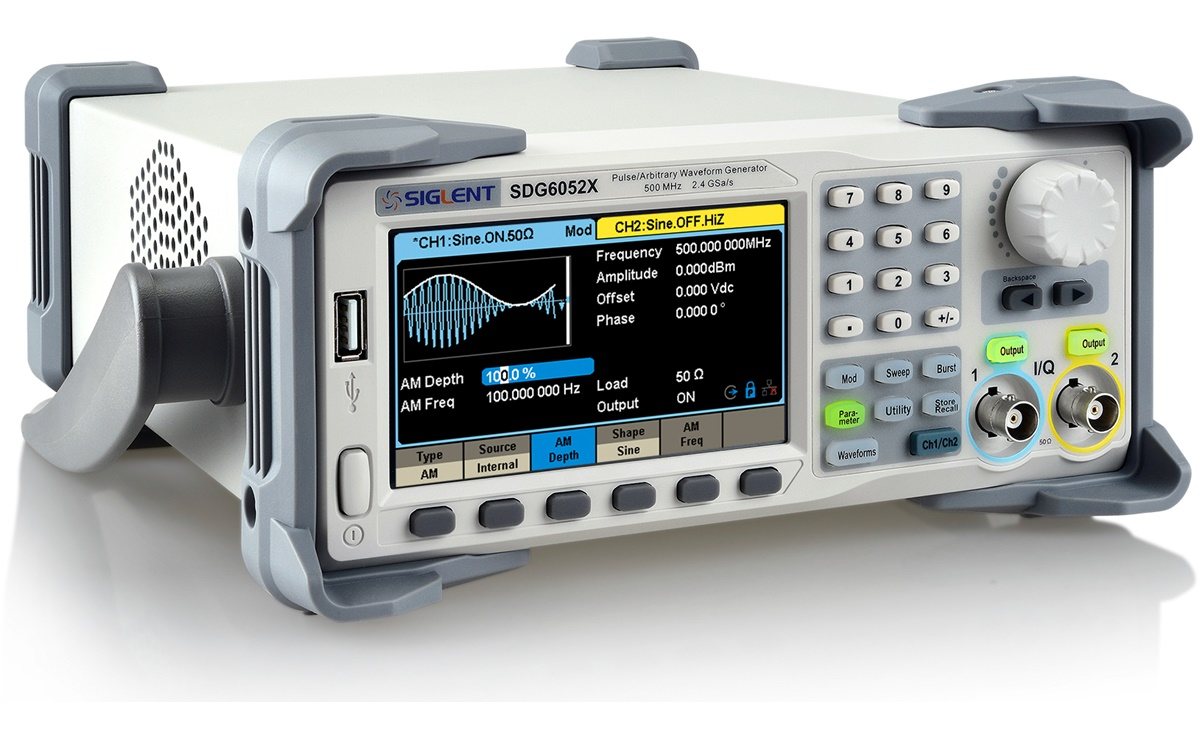

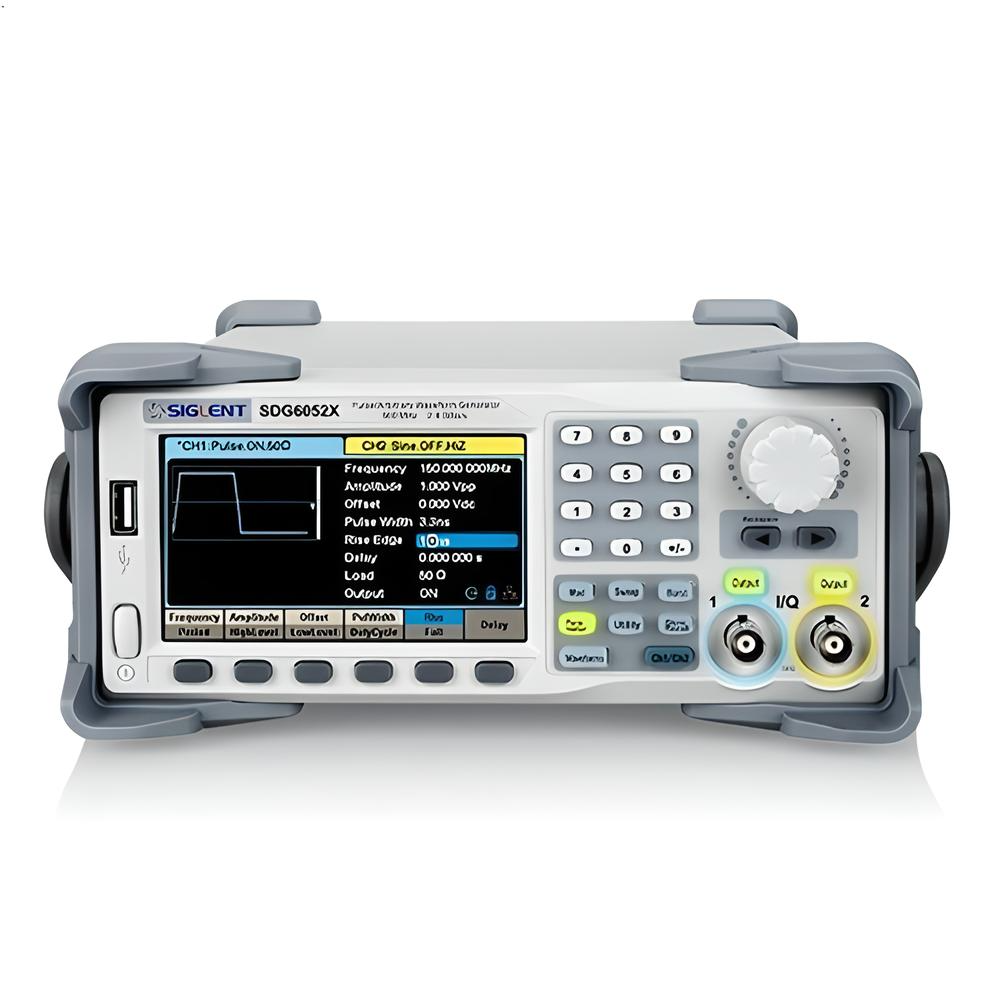

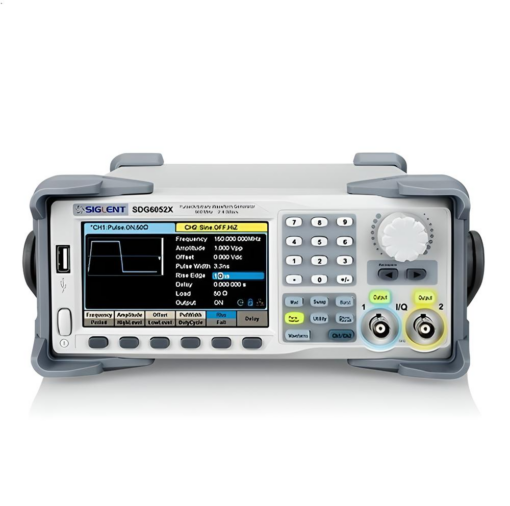

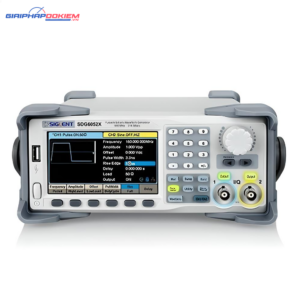

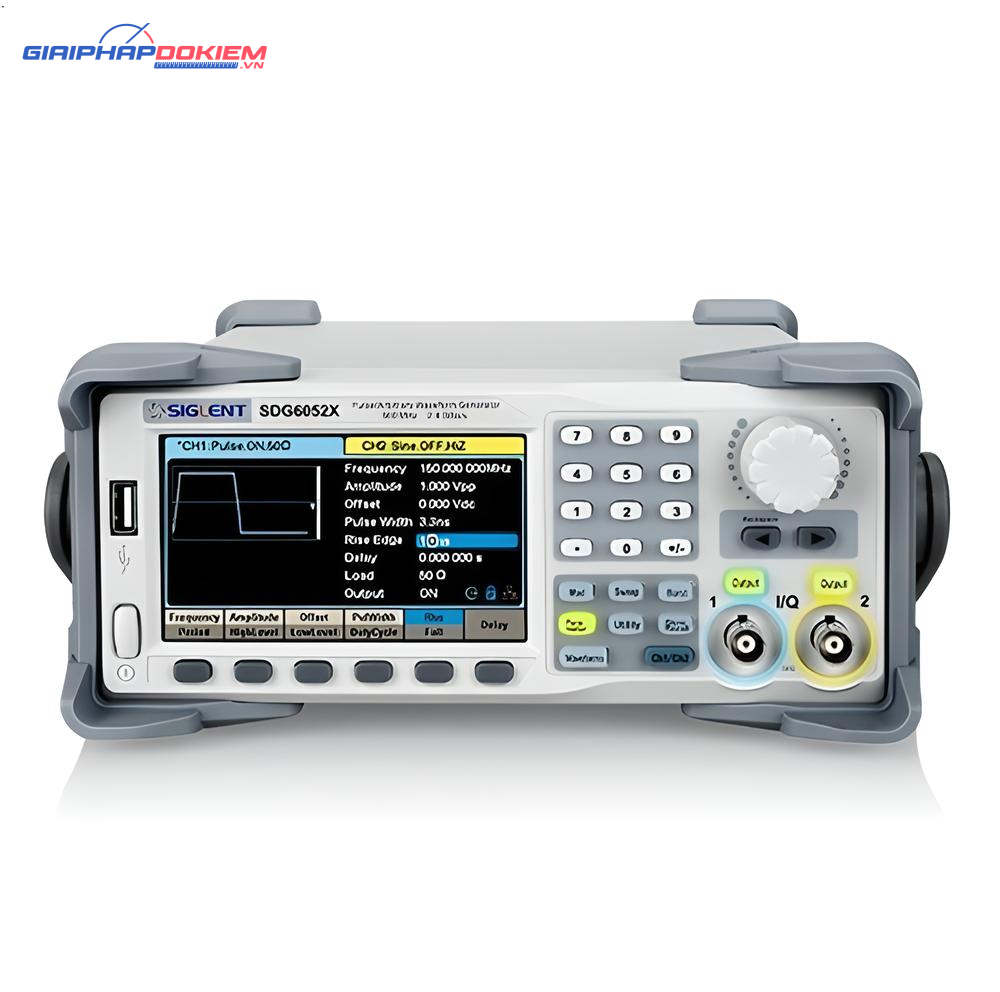

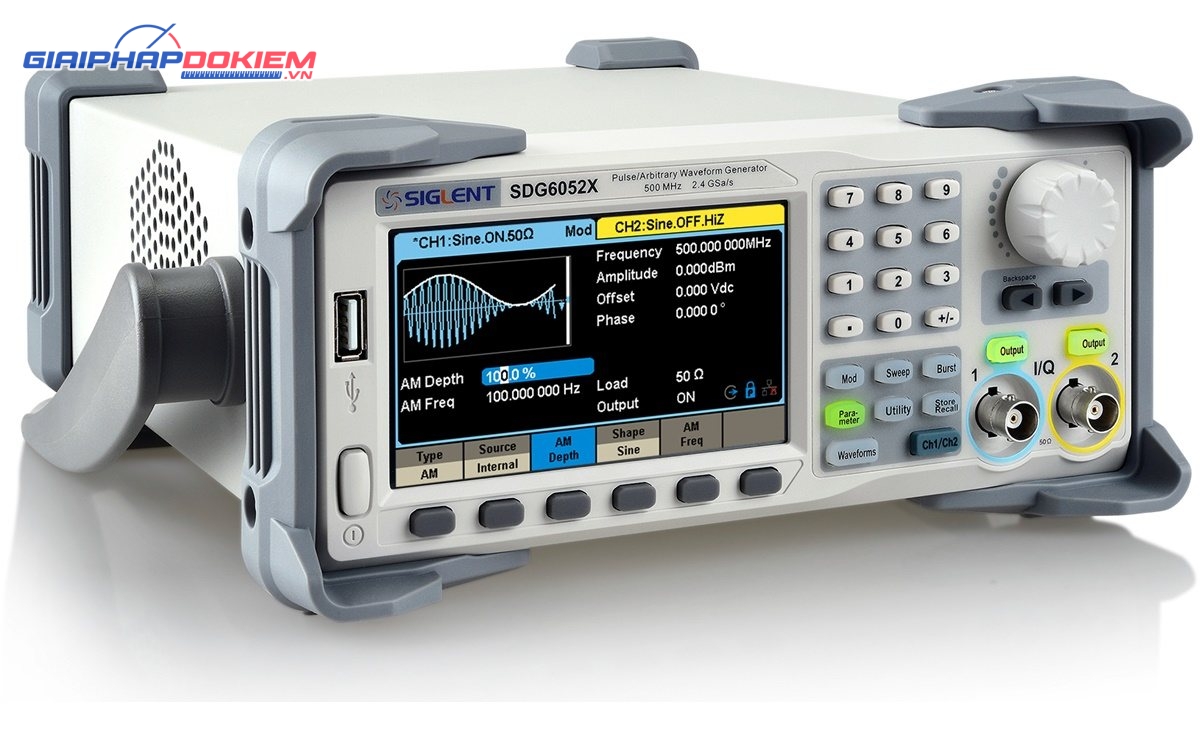

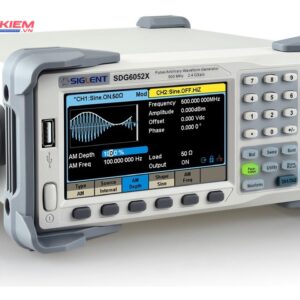

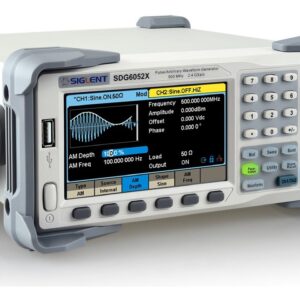

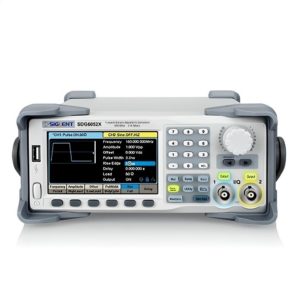

Máy phát xung, hàm Siglent SDG6052X

Giới thiệu Máy phát xung, hàm Siglent SDG6052X

Siglent SDG6052X là mẫu máy phát xung cao cấp nhất của Siglent, tích hợp nhiều công nghệ tiên tiến, cho phép tạo ra tín hiệu với độ chính xác và trung thực cao, phù hợp cho nhiều ứng dụng từ cơ bản đến nâng cao.

Thiết bị này có khả năng phát các dạng sóng tín hiệu với tần số lên đến 500 MHz, tốc độ lấy mẫu 2.4 GSa/s và độ dài sóng 20 Mpts. Với các thông số kỹ thuật tối ưu, SDG6052X được sử dụng rộng rãi trên toàn thế giới trong các lĩnh vực nghiên cứu, phát triển và kiểm tra.

Các đặc điểm nổi bật của máy phát xung SDG6000X Series

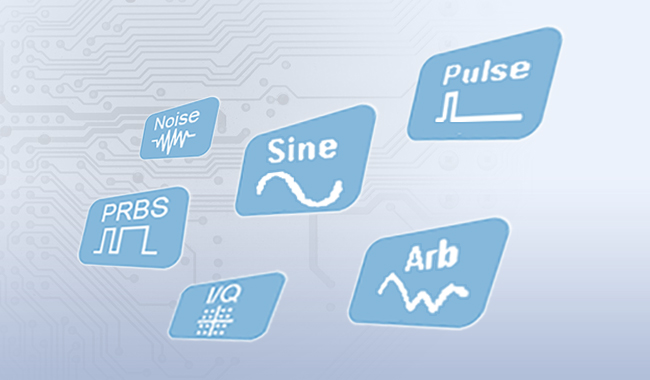

Khả năng tạo tín hiệu của máy phát xung SDG6000X Series

• Phát các dạng sóng thông dụng: Bao gồm sóng sine, sóng vuông, sóng tam giác và nhiều dạng sóng cơ bản khác.
• Phát các tín hiệu xung: Cung cấp tín hiệu xung với độ chính xác cao và ổn định.
• Tạo các loại dạng sóng tùy ý: Hỗ trợ 190 mẫu dạng sóng tùy ý tích hợp sẵn, đáp ứng nhu cầu đa dạng của người dùng.
• Tạo tín hiệu IQ: Khả năng tạo ra các tín hiệu IQ (In-phase Quadrature), phù hợp cho các ứng dụng truyền thông và nghiên cứu.
• Tạo các loại tín hiệu nhiễu: Máy phát xung có thể tạo ra các tín hiệu nhiễu, giúp mô phỏng và kiểm tra các điều kiện thực tế.
• Tín hiệu PRBS: Hỗ trợ tạo các tín hiệu PRBS (Pseudo-Random Binary Sequence), sử dụng trong các ứng dụng kiểm tra và mã hóa tín hiệu.

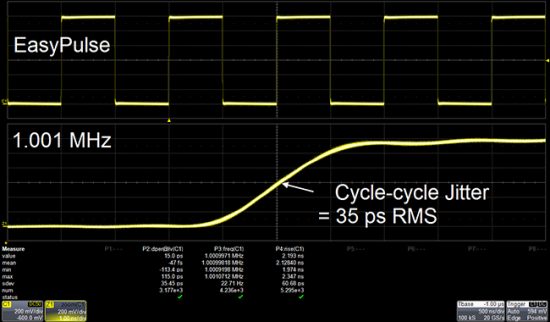

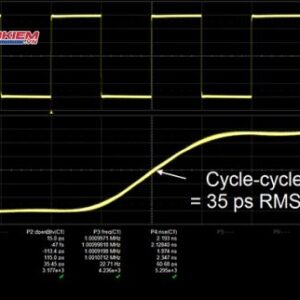

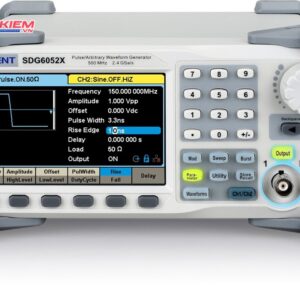

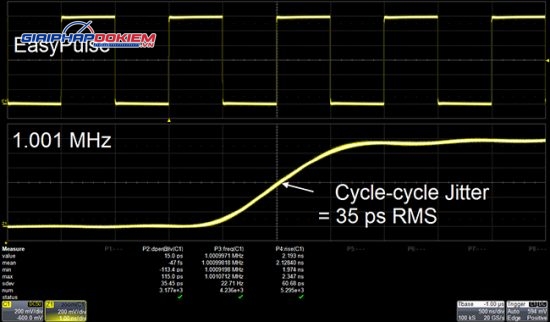

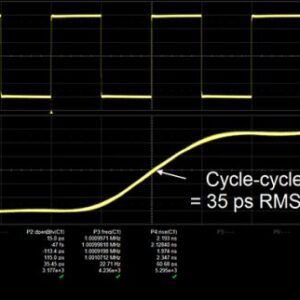

Công nghệ EasyPulse cải tiến

• Tần số xung lên đến 150 MHz: Đảm bảo khả năng phát xung ở tần số cao, phù hợp với nhiều ứng dụng hiện đại.
• Rise time và Fall time có thể thiết lập riêng biệt: Thời gian tăng và giảm nhanh nhất có thể đạt 1 ns, cho phép điều chỉnh linh hoạt theo nhu cầu cụ thể.
• Độ rộng xung có thể điều chỉnh: Có thể điều chỉnh độ rộng xung xuống đến 3.2 ns, cung cấp độ chính xác cao trong việc phát tín hiệu.
• Chu kỳ xung thấp: Đảm bảo chu kỳ xung có thể đạt mức thấp nhất là 0.001%, giúp kiểm soát tốt hơn tín hiệu đầu ra.
• Độ chập chờn được hạn chế tối đa: Giảm thiểu jitter, đảm bảo tín hiệu đầu ra ổn định và chính xác.

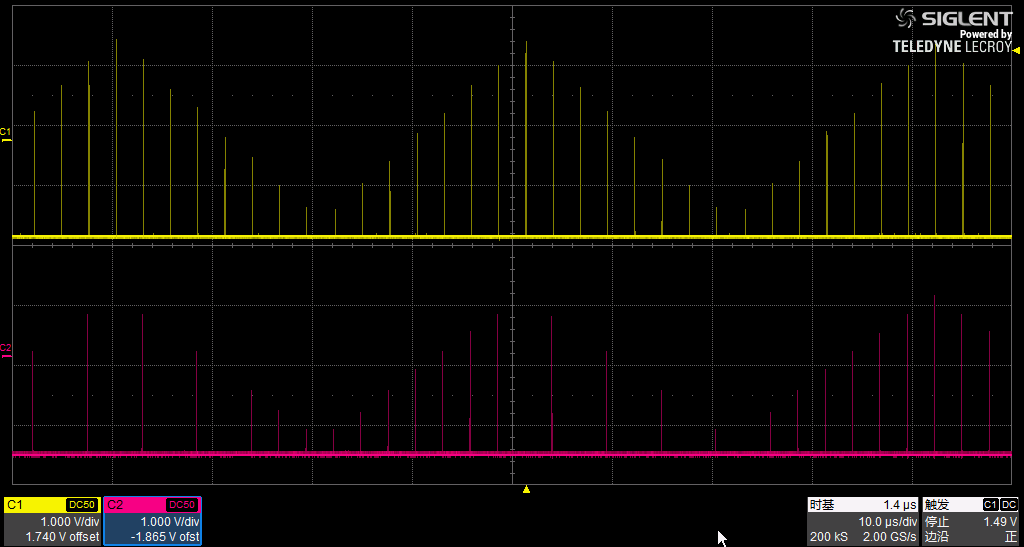

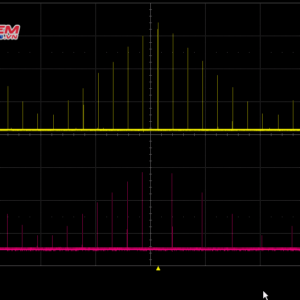

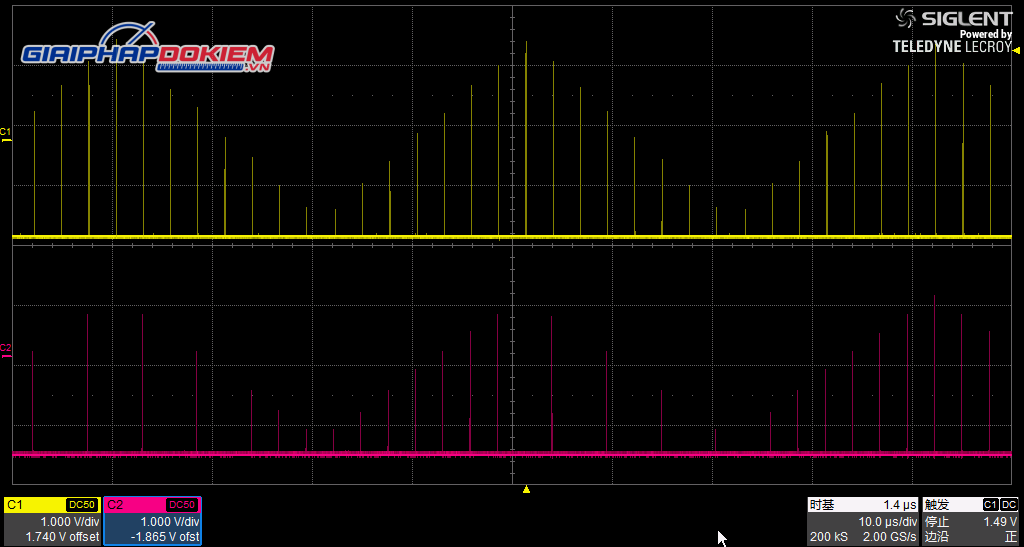

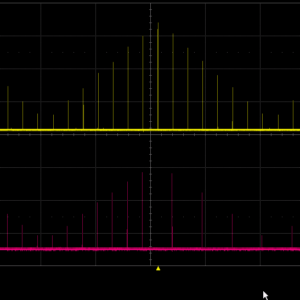

Công nghệ TrueArb

• Phát các sóng tùy ý (arbitrary waveform) 20Mpts: Cho phép lưu trữ và phát lại các dạng sóng với độ chi tiết cao, giúp giữ nguyên các đặc điểm tinh vi của tín hiệu.
• Độ phân giải dọc 16 bit: Đảm bảo độ trung thực cao của tín hiệu, giảm thiểu nhiễu và tăng cường chất lượng tín hiệu.
• Tạo và xuất sóng Arb theo yêu cầu: Sử dụng phần mềm PC EasyWave để dễ dàng tạo và điều chỉnh các dạng sóng tùy ý, đáp ứng nhu cầu đa dạng của người dùng.

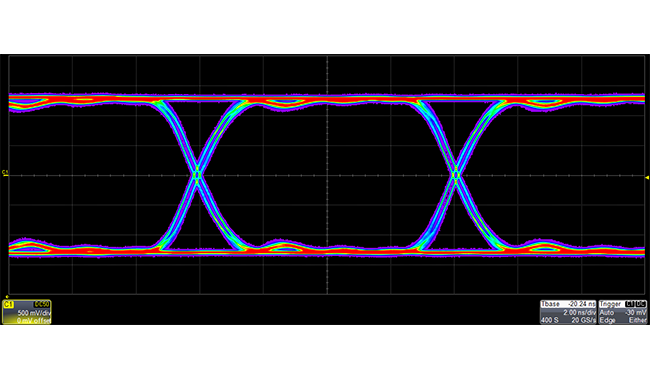

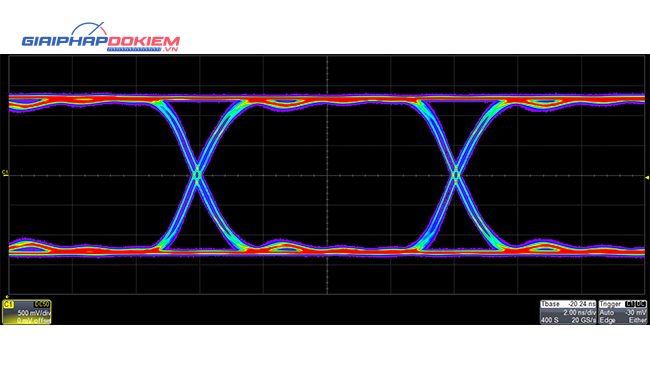

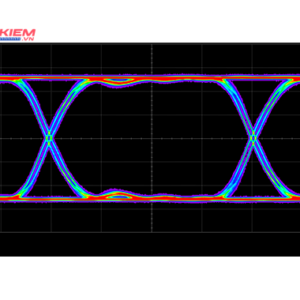

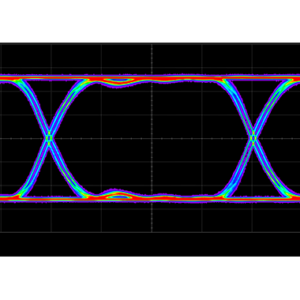

Chức năng PRBS (Pseudo-Random Binary Sequence)

• Cung cấp nhiều mẫu tín hiệu PRBS: Hỗ trợ từ PRBS3 đến PRBS23, đáp ứng nhiều yêu cầu kiểm tra và mô phỏng khác nhau.
• Đặt trước nhiều mức logic: Hỗ trợ các mức logic như TTL, LVCMOS, LVPECL, và LVDS, tăng tính linh hoạt trong việc kiểm tra và sử dụng.
• Tốc độ lên đến 300 Mbps: Đảm bảo khả năng phát tín hiệu nhanh, phù hợp với các ứng dụng yêu cầu băng thông cao.
• Rise time và Fall time có thể điều chỉnh: Cho phép điều chỉnh thời gian tăng và giảm, cung cấp khả năng kiểm soát tốt hơn đối với tín hiệu đầu ra.

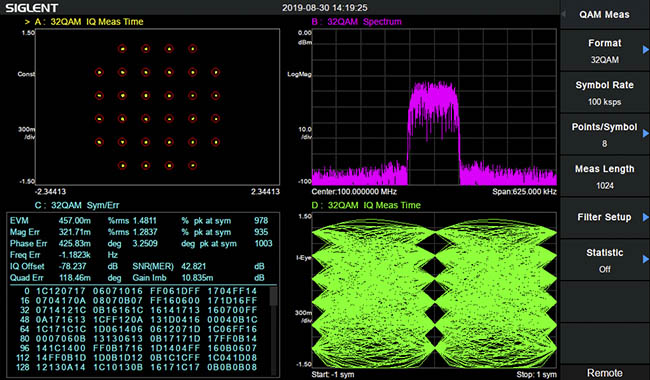

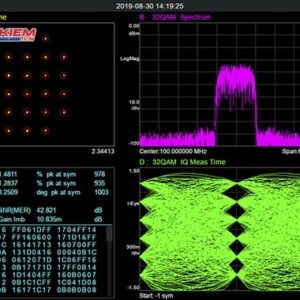

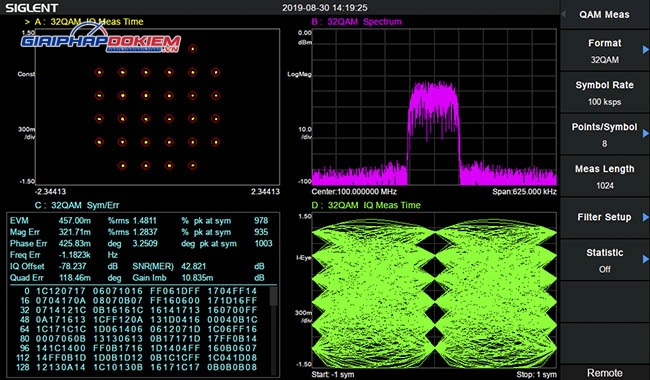

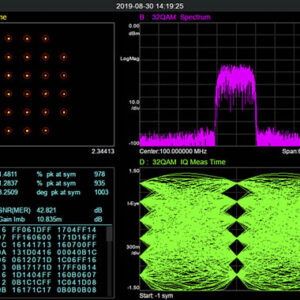

Nguồn tín hiệu Vector

• Tạo ra các tín hiệu điều chế IQ: SDG6000X có khả năng tạo ra các tín hiệu điều chế IQ như ASK, FSK, PSK và QAM, phù hợp cho nhiều ứng dụng truyền thông.
• Tần số sóng mang lên đến 500 MHz: Hỗ trợ các ứng dụng yêu cầu tần số sóng mang cao, đảm bảo tín hiệu chất lượng.
• Tốc độ mã vạch lên đến 37.5 MSymb/s: Đảm bảo khả năng phát tín hiệu với tốc độ cao, đáp ứng nhu cầu của các ứng dụng hiện đại.
• Phần mềm PC Easy IQ: Tiêu chuẩn phần mềm này cho phép tạo ra nhiều kiểu điều chế IQ, giúp người dùng dễ dàng tạo và điều chỉnh các tín hiệu theo yêu cầu.

Thông số kỹ thuật của Siglent SDG6052X

• Tần số đầu ra tối đa: 500 MHz
• Thời gian tăng/giảm tối thiểu: 1 nsec
• Tốc độ lấy mẫu tối đa: 2.4 GSa/s
• Độ phân giải dọc: 16-bit
• Độ dài sóng của Siglent SDG6052X: Lên đến 20 Mpts
• Dải tần số các loại sóng:
  • Sóng sin: 1 μHz ～ 500 MHz
  • Sóng vuông: 1 μHz ～ 120 MHz
  • Sóng xung: 1 μHz ～ 150 MHz
  • Sóng răng cưa: 1 μHz ～ 5 MHz
  • Sóng nhiễu (-3dB): 500 MHz
  • Sóng tùy ý: 1 μHz ～ 50 MHz
• Số kênh của Siglent SDG6052X: 2 CH
• I/Q tùy chọn: Hỗ trợ
• Trọng lượng: 10 lbs
• Kích thước : 10.2 × 11.2 × 4.6 inch

Máy phát xung SDG6052X của Siglent là thiết bị mạnh mẽ với khả năng phát nhiều loại tín hiệu khác nhau, độ phân giải cao và tính năng linh hoạt, phù hợp cho nhiều ứng dụng nghiên cứu và phát triển.

Phụ kiện đi kèm Siglent SDG6052X

• Phụ kiện bao gồm SDG6052X:

  • Quick start ×1
  • Dây nguồn ×1
  • Chứng nhận hiệu chuẩn ×1
  • Cáp USB ×1
  • Cáp đồng trục BNC ×2

• Phụ kiện mua thêm của Siglent SDG6052X:

  • SPA1010: Bộ khuếch đại công suất 10W
  • ATT-20dB: Bộ suy hao 20dB
  • USB-GPIB: USB-GPIB Adapter
  • SDG-RMK: Bộ giá đỡ dụng cụ đơn
  • SDG-6000X-IQ: IQ Signal Generator Function

Các phụ kiện tiêu chuẩn giúp người dùng dễ dàng sử dụng và kết nối thiết bị, trong khi các phụ kiện mua thêm mở rộng khả năng và hiệu suất của máy phát xung, đáp ứng nhu cầu đa dạng của người dùng trong nhiều ứng dụng khác nhau.
