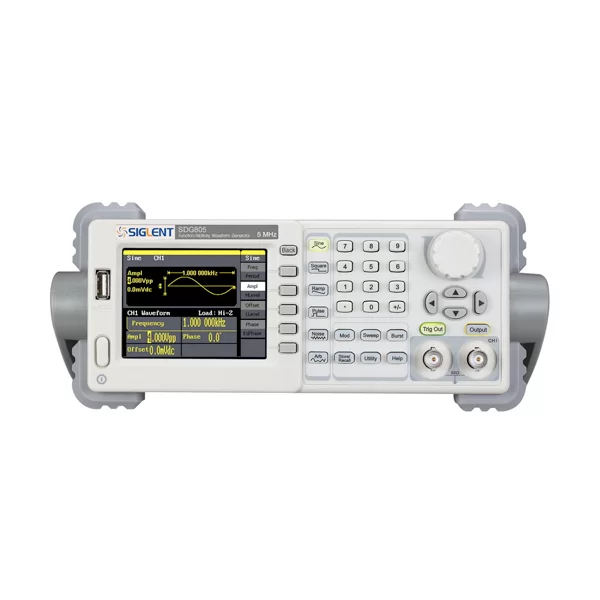

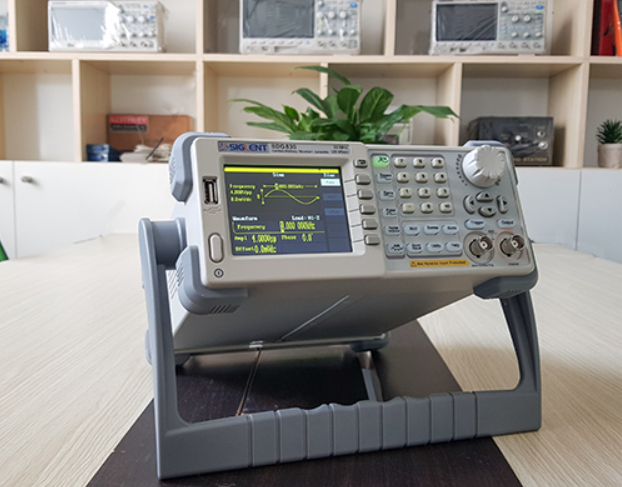

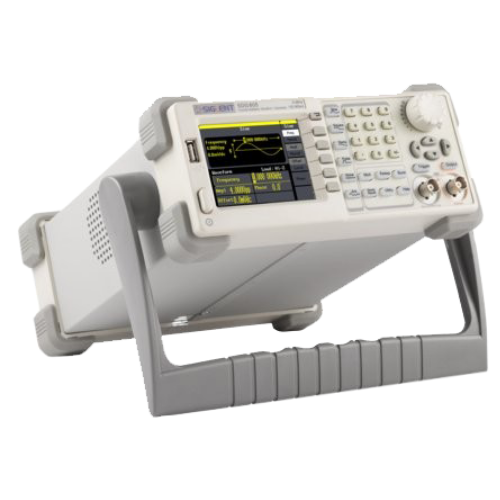

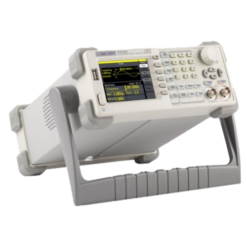

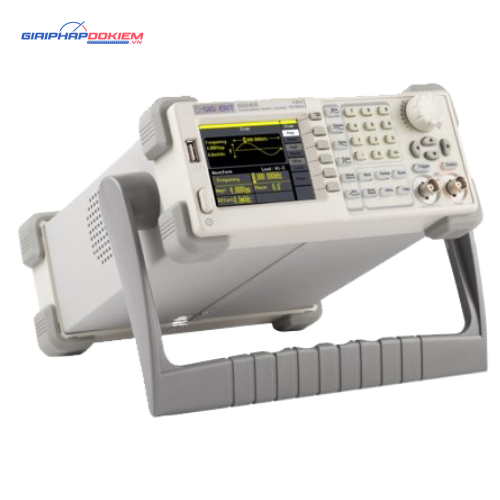

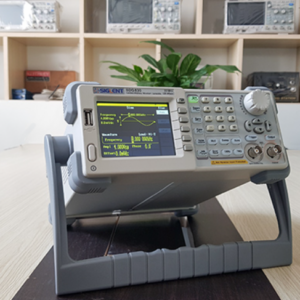

Máy phát xung Siglent SDG810 Waveform Generator

Giới thiệu máy phát xung Siglent SDG810 Waveform Generator

Máy phát xung SDG810 thuộc dòng sản phẩm giá rẻ của Siglent, nhưng vẫn được trang bị các tính năng nổi trội từ Siglent, giúp tạo tín hiệu chất lượng và chính xác, thích hợp cho các hoạt động như nghiên cứu, sửa chữa hay giảng dạy.

Đặc điểm sản phẩm Siglent SDG810

• Được trang bị công nghệ DDS với một ngõ ra.
• Đặc điểm kỹ thuật bao gồm tốc độ mẫu 125 MSa/s và độ phân giải 14bit.
• Có khả năng tạo ra 5 loại sóng cơ bản cùng 46 loại sóng tùy chỉnh, kể cả DC.
• Tích hợp nhiều chế độ điều chế như AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep và Burst.

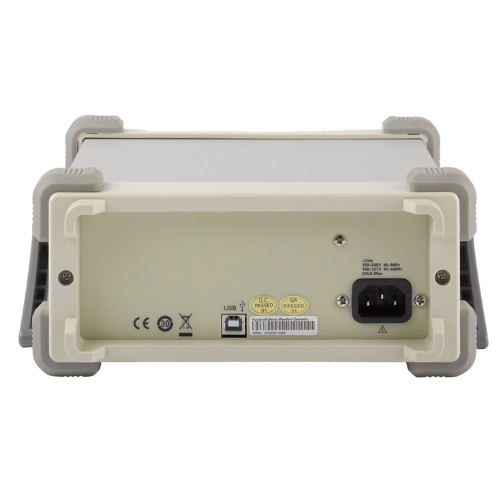

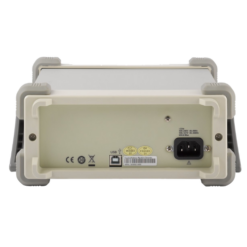

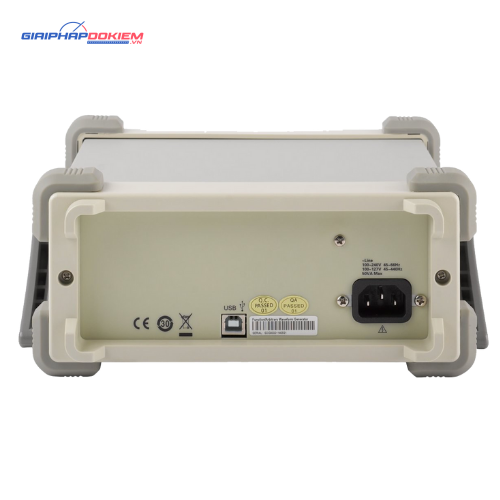

• Kết nối đầu vào/đầu ra bao gồm: đầu ra sóng, tín hiệu đồng bộ và đầu vào trigger ngoại vi.
• Giao diện chuẩn gồm USB device và USB host.
• Được hỗ trợ bởi phần mềm chỉnh sửa sóng hiệu quả.
• Cho phép điều khiển từ xa.

Ứng dụng của SDG810

• Cảm biến tương tự
• Mô phỏng môi trường tín hiệu
• Chức năng kiểm tra mạch
• Kiểm tra IC
• Nghiên cứu và đào tạo

Tích hợp đầu các chức năng điều chế, Sweep output, Burst output

• Máy được trang bị các chức năng điều chế đa dạng như AM, DSB-AM, FM, PM, FSK, ASK, và PWM. Dạng sóng điều chế có thể được quan sát trực quan trong quá trình hoạt động, thích hợp cho mục đích giáo dục và đào tạo.
• Chức năng Sweep output cho phép điều chỉnh tần số đầu ra, thiết lập tần số khởi đầu và kết thúc trong một khoảng thời gian xác định, với phạm vi quét từ 1ms đến 500s. Các sóng mang có thể chọn là sóng sine, square, triangle hoặc sóng tùy chỉnh.
• Với Burst output, máy có khả năng tạo ra chuỗi xung theo định kỳ, sử dụng bộ đếm tích hợp và tín hiệu điều khiển ngoại vi để quản lý đầu ra.

Thông số kỹ thuật của máy phát xung SDG810

• Tần số đầu ra cao nhất đạt: 10MHz
• Kênh đầu ra: 1
• Với tốc độ mẫu là: 125MSa/s
• Chiều dài sóng có thể tùy chỉnh lên đến: 16kpts
• Độ chính xác của tần số là: 1μHz
• Độ phân giải chiều dọc: 14bits
• Loại sóng bao gồm: Sine, Square, Ramp, Pulse, Gaussian Noise và thêm 46 dạng sóng tùy chọn (kể cả DC)
• Chế độ điều chế: AM, DSB-AM, FM, PM, FSK, ASK, PWM, Sweep, Burst
• Kết nối chuẩn thông qua: USB Host và Thiết bị USB
• Kích thước (Rộng x Cao x Sâu): 229x105x281mm.

Phụ kiện tiêu chuẩn

• Quick Start
• Chứng nhận hiệu chuẩn
• Dây nguồn
• Cáp USB

Phụ kiện mua thêm

• Cáp BNC
• GPIB-USB Adapter
