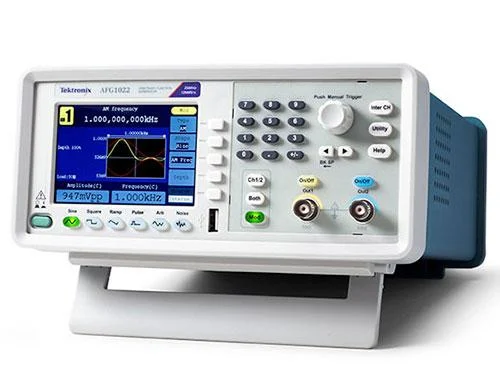

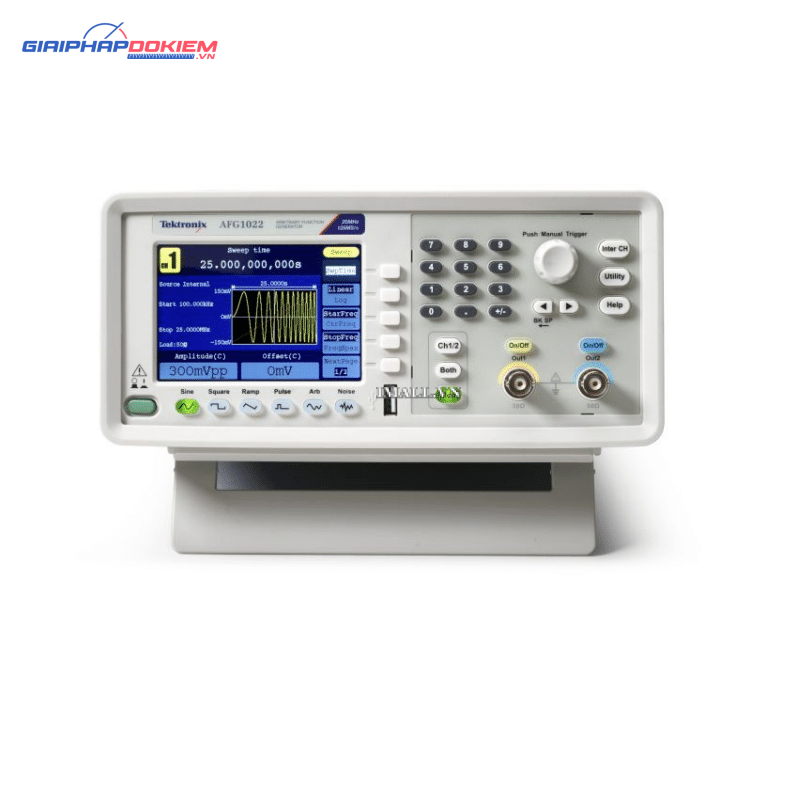

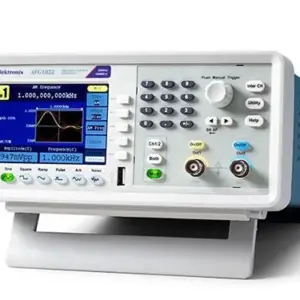

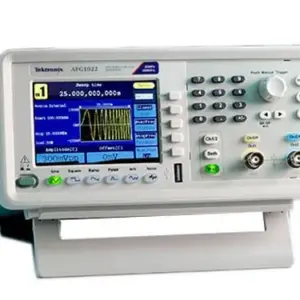

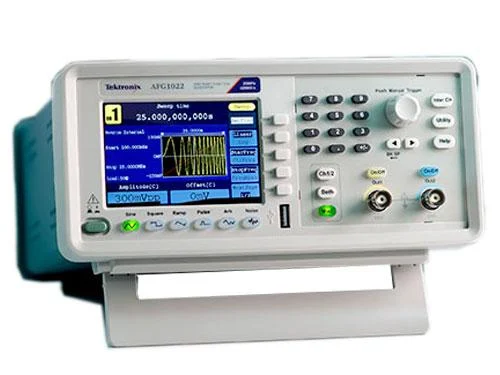

Máy phát xung tùy ý TEKTRONIX AFG1062

Giới thiệu máy phát xung tùy ý TEKTRONIX AFG1062

Bộ tạo sóng dòng AFG1000 mang lại hiệu suất cao với giá cả hợp lý. Được trang bị hai mô hình hai kênh, nó có băng thông tối đa 60 MHz và biên độ đầu ra đạt tới 10 Vp. Với bốn chế độ hoạt động, 50 dạng sóng phổ biến và bộ đếm tần số 200 MHz tích hợp, thiết bị này đáp ứng đa dạng nhu cầu tạo sóng cho việc thử nghiệm và kiểm tra. Màn hình LCD TFT 3,95 inch, các phím tắt, kết nối USB và phần mềm PC giúp người dùng dễ dàng và trực quan trong việc thiết lập và sử dụng.

Các tính năng chính của TEKTRONIX AFG1062

• Các chế độ hoạt động bao gồm: liên tục, quét, bùng nổ và các chế độ điều chế như AM, FM, PM, ASK, FSK, PSK, PWM. Những chế độ này phục vụ nhu cầu của sinh viên và các người dùng khác trong việc thực hiện các thí nghiệm và thử nghiệm.
• Thiết bị có bộ nhớ trong 64 MByte không bay hơi, cho phép lưu trữ các dạng sóng tùy chỉnh.
• AFG1062 được tích hợp bộ đếm tần số 200 MHz với độ phân giải lên đến 6 chữ số, giúp đo lường tần số, chu kỳ, độ rộng xung và chu kỳ nhiệm vụ một cách nhanh chóng và chính xác.
• Máy chủ và thiết bị USB tiêu chuẩn giúp mở rộng bộ nhớ và cho phép điều khiển từ xa.
• ArbExpress miễn phí giúp người dùng dễ dàng chỉnh sửa dạng sóng của mình thông qua thẻ nhớ USB bên ngoài.
• Thiết bị AFG1062 tương thích với TekSmartLab™, hỗ trợ việc giảng dạy và học tập một cách thuận tiện.
• Bảo hành theo tiêu chuẩn kéo dài trong 5 năm.

Các ứng dụng của máy AFG1062

• Thực hành về điện và điện tử.
• Kiểm tra giao tiếp.
• Mô phỏng các loại cảm biến.
• Kiểm định chức năng.

Thông số kỹ thuật của máy phát xung tùy ý TEKTRONIX AFG1062

• Tần số hoạt động là 60Mhz.
• Có 2 kênh.
• Tốc độ lấy mẫu đạt 300 MS/s.
• Độ phân giải 14 bit.
• Biên độ từ 1 mVp-p đến 10 Vp-p với tải 50 Ω.
• Loại sóng phát bao gồm: Sin, vuông, răng cưa, xung, nhiễu và tùy chọn.
• Đối với sóng Sin:
• • Tần số từ 1uHz đến 60Mhz.
  • Biên độ phẳng ở 1Vpp: ±0.2 dB dưới 10Mhz và ±0.3 dB trên 10 MHz.
  • Tổng nhiễu hài dưới 0.2%.
  • Nhiễu pha ở 1 MHz: ít hơn -110 dBc/Hz tại offset 10 kHz và 1 Vp-p.
• Đối với sóng vuông:
  • Tần số từ 1uHz đến 30 Mhz.
  • Thời gian tăng/giảm ít hơn 10ns.
• Đối với sóng răng cưa:
  • Tần số từ 1uHz đến 2Mhz.
  • Độ tuyến tính dưới 0.1%.
  • Tính đối xứng từ 0% đến 100%.
• Đối với sóng xung:
  • Tần số từ 1uHz đến 30 Mhz.
  • Độ rộng xung dưới 1 mhz.
• Nhiễu có băng thông 50 Mhz.
• Sóng tùy chọn:
  • Tần số từ 1uHz đến 30 Mhz.
  • Độ phân giải 14 bit.
  • Thời gian tăng/giảm ít hơn 8ns.
• Các chế độ điều chế: AM, FM, PM, FSK.
• Chế độ đếm tần số.
• Bộ nhớ gồm 64 MB bộ nhớ trong và khả năng mở rộng qua USB.
• Giao tiếp thông qua USB.
• Nguồn điện từ 220-240 VAC hoặc 100-120 VAC tại 50/60 Hz.
• Kích thước của thiết bị: 235 × 110 × 295 mm và trọng lượng 4.7 kg.

Bộ sản phẩm của TEKTRONIX AFG1062

• Máy chính
• Cáp BNC x 2
• USB cáp
• Đầu nguồn
• HDSD
• Chứng nhận chuẩn.
