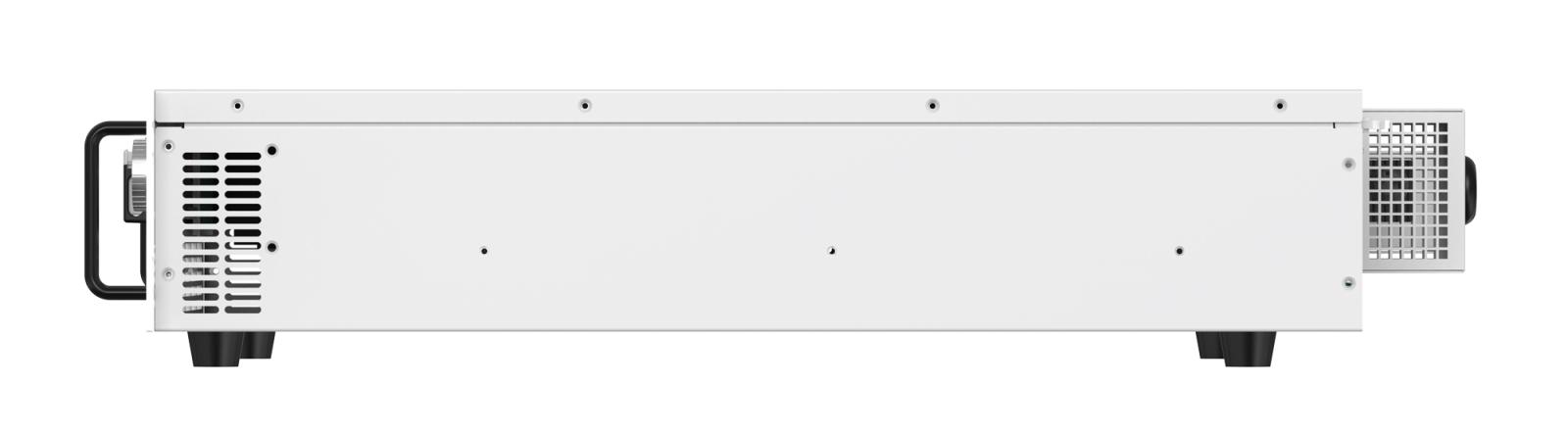

Nguồn lập trình DC Faith FTB91260-800-525 (126kW, 800V, 525A)

Nguồn lập trình DC Faith FTB91260-800-525 (126kW, 800V, 525A)

Nguồn lập trình DC hai chiều Faith FTB91260-800-525 là một hệ thống cấp nguồn và tải giả DC công suất cực lớn, được thiết kế cho các ứng dụng công nghiệp và thử nghiệm năng lượng cao cấp. Đây là một thiết bị “hai trong một”, vừa có thể cung cấp năng lượng như một bộ nguồn, vừa có thể hấp thụ và hoàn trả năng lượng trở lại lưới điện.

Các Đặc Điểm và Tính Năng Nổi Bật

• Công suất Cực Lớn và Dải Hoạt Động Rộng: Cung cấp công suất 126kW với dải hoạt động linh hoạt lên tới 800V hoặc 525A, cho phép kiểm tra các hệ thống pin và động cơ mạnh mẽ nhất, đặc biệt là các hệ thống 800V trên xe điện.
• Hoạt động Hai chiều (Bidirectional): Chuyển đổi liền mạch giữa chế độ cấp nguồn và chế độ tải.
• Tái tạo Năng lượng (Regenerative): Hiệu suất hoàn trả năng lượng cao giúp giảm chi phí vận hành.
• Các Chế độ Hoạt động Toàn diện:
  • Khi làm nguồn: CV (Ổn áp), CC (Ổn dòng).
  • Khi làm tải: CV, CC, CR (Ổn trở), CP (Ổn công suất).
• Khả năng Lập trình Nâng cao:
  • Lập trình chuỗi (Sequence): Tạo ra các kịch bản kiểm tra phức tạp.
  • Mô phỏng Pin (Battery Simulation): Giả lập đặc tính của các loại pin khác nhau.
• Kết nối và Điều khiển Hiện đại: Trang bị tiêu chuẩn các cổng LAN, USB và tùy chọn GPIB, CAN, RS485, hỗ trợ giao thức SCPI và Modbus.
• Bảo vệ Toàn diện: Tích hợp đầy đủ các tính năng bảo vệ (OVP, OCP, OPP, OTP, LVP).

Các Ứng Dụng Tiêu Biểu

Với khả năng hoạt động hai chiều, công suất và dòng điện cực lớn, Faith FTB91260-800-525 là công cụ không thể thiếu trong các lĩnh vực:

• Công nghiệp Ô tô Điện (EV): Kiểm tra các gói pin công suất cực lớn của xe buýt, xe tải điện, hệ thống sạc nhanh DC (DC Fast Charger), và toàn bộ hệ thống truyền động (powertrain) sử dụng kiến trúc 800V.
• Kiểm tra Hệ thống Lưu trữ Năng lượng (BESS): Thực hiện các chu kỳ sạc/xả lặp đi lặp lại để kiểm tra tuổi thọ và dung lượng của các hệ thống pin lưu trữ năng lượng quy mô lớn.
• Năng lượng Tái tạo: Thử nghiệm các bộ biến tần (inverter) trung tâm công suất lớn.

Thông số kỹ thuật

Công suất: -126~126kW

Điện áp: 0 ~800V

Dòng điện: -525~525A

Điện trở: 0.057~285Ω

Kích thước: (WxHxD): 5kW~18kW: 482.6mm x 132.5mm x 740.0mm, bao gồm nắp bảo vệ đầu ra

Trọng lượng: 5kW≈18kg, 10kW≈25kg, 15kW≈32kg

Đầu vào AC: 3Ø Đầu vào AC, 340VAC～480VAC, 47Hz～63Hz

Hệ số công suất: 0.99 (điển hình)

Hiệu suất: ＞93% (chuẩn)

Điện áp đầu ra: 0~giá trị định mức (tối đa 2250V, đặt qua menu, nhập qua phím số hoặc núm xoay)

Dòng điện đầu ra: 0~giá trị định mức (tối đa 10000A, đặt qua menu, nhập qua phím số hoặc núm xoay)

Công suất đầu ra: 0~giá trị định mức (tối đa 180kW, đặt qua menu, nhập qua phím số hoặc núm xoay)

Độ chính xác của phép đo V: 0.05%+0.05%FS

Độ chính xác của phép đo I: 0.1%+0.1%F.S.

Giám sát V/I: Điện áp giám sát V/I: DC 0～5V

Màn hình: LCD màu TFT 4.3 inch, hỗ trợ tiếng Trung giản thể, tiếng Trung phồn thể và tiếng Anh

Cách thức hoạt động: Các phím chức năng, phím số và núm xoay (núm kép tương ứng cho V/I)

Phản hồi nhanh: Đối với thay đổi tải 10% ~ 90%, lượng thời gian để điện áp nguồn tiếp tục về dải độ chính xác 0.75% của giá trị định mức nhỏ hơn 2ms

Song song: Mắc tối đa 10 mô hình giống hệt nhau thông qua song song master-slave

Bảo vệ: OVP, OCP, OTP, OPP, LVP, v.v.

Kết nối: LAN, USB option (GPIB, CAN, RS485）

Giao thức: SCPI, MODBUS, CAN-Open (option)

Nhiệt độ hoạt động: 0℃~40℃

Nhiệt độ lưu trữ: -20℃~70℃

Độ cao sử dụng: ＜2000m

Cách làm mát: không khí, điều khiển quạt thông minh
