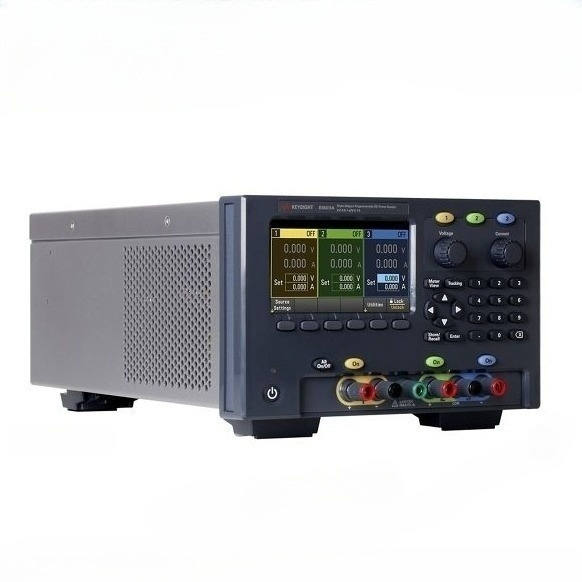

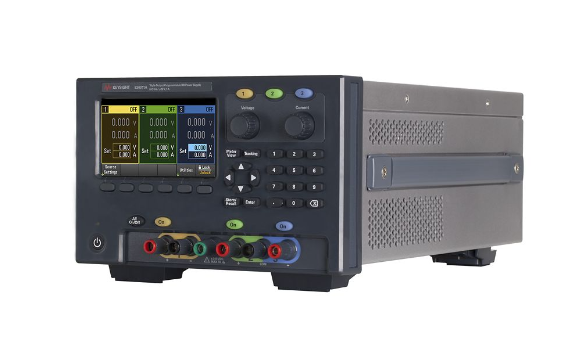

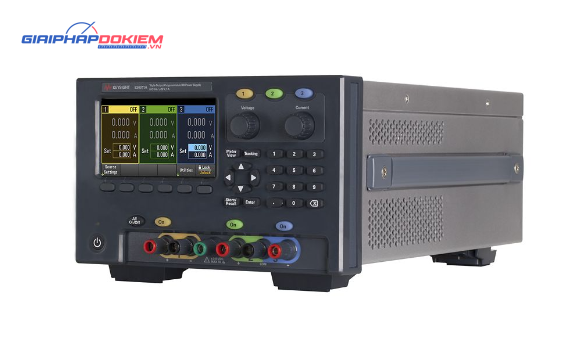

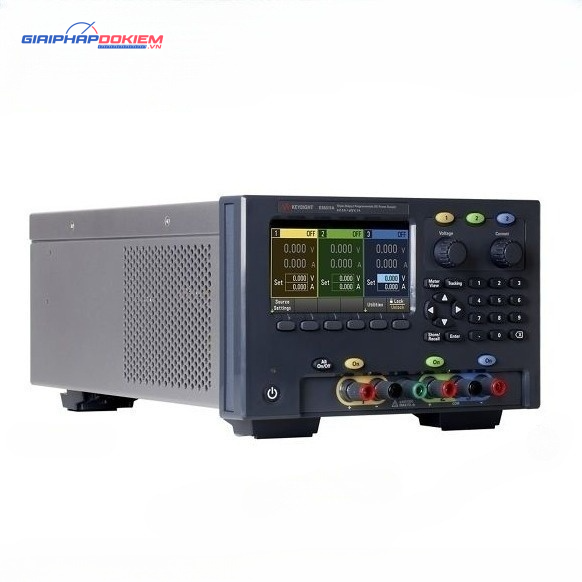

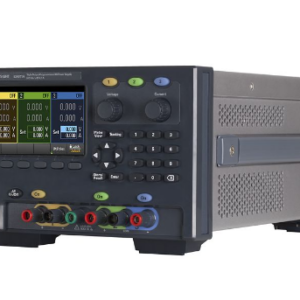

Bộ nguồn DC KEYSIGHT E36311A

Giới thiệu Bộ nguồn DC KEYSIGHT E36311A

KEYSIGHT E36311A thuộc bộ nguồn ba đầu ra E36300 Series là giải pháp lý tưởng cho các ứng dụng trên bàn thử nghiệm, cung cấp năng lượng sạch và đáng tin cậy cho nhiều điện áp khác nhau.

Với độ gợn sóng và nhiễu thấp, thiết bị này đảm bảo đo lường điện áp và dòng điện chính xác, giúp bạn tự tin trong việc thử nghiệm. Bộ nguồn này cho phép bạn quan sát đồng thời điện áp và dòng điện trên tất cả các đầu ra, đồng thời cung cấp các tính năng nâng cao như ghi dữ liệu, trình tự đầu ra, chế độ danh sách và kết hợp đầu ra.

Các đặc điểm chính của KEYSIGHT E36311A

• Độ nhiễu thấp: Độ gợn sóng và nhiễu < 350 µVrms
• Độ chính xác cao: Độ chính xác lập trình và đọc lại < 0.04%
• Ổn định xuất sắc: Điều chỉnh dòng và tải ở mức 0.01%
• Đầu ra cách ly: Cả ba đầu ra đều được cách ly và có thể cài đặt độc lập
• Cải thiện độ chính xác đo lường: Chức năng cảm biến 4 dây
• Bảo vệ thiết bị: Bảo vệ quá áp và quá dòng
• Kết nối: USB, LAN (LXI Core), và tùy chọn GPIB

Thông số kỹ thuật KEYSIGHT E36311A

Công suất đầu ra: 80W

Thông số DC ngõ ra:

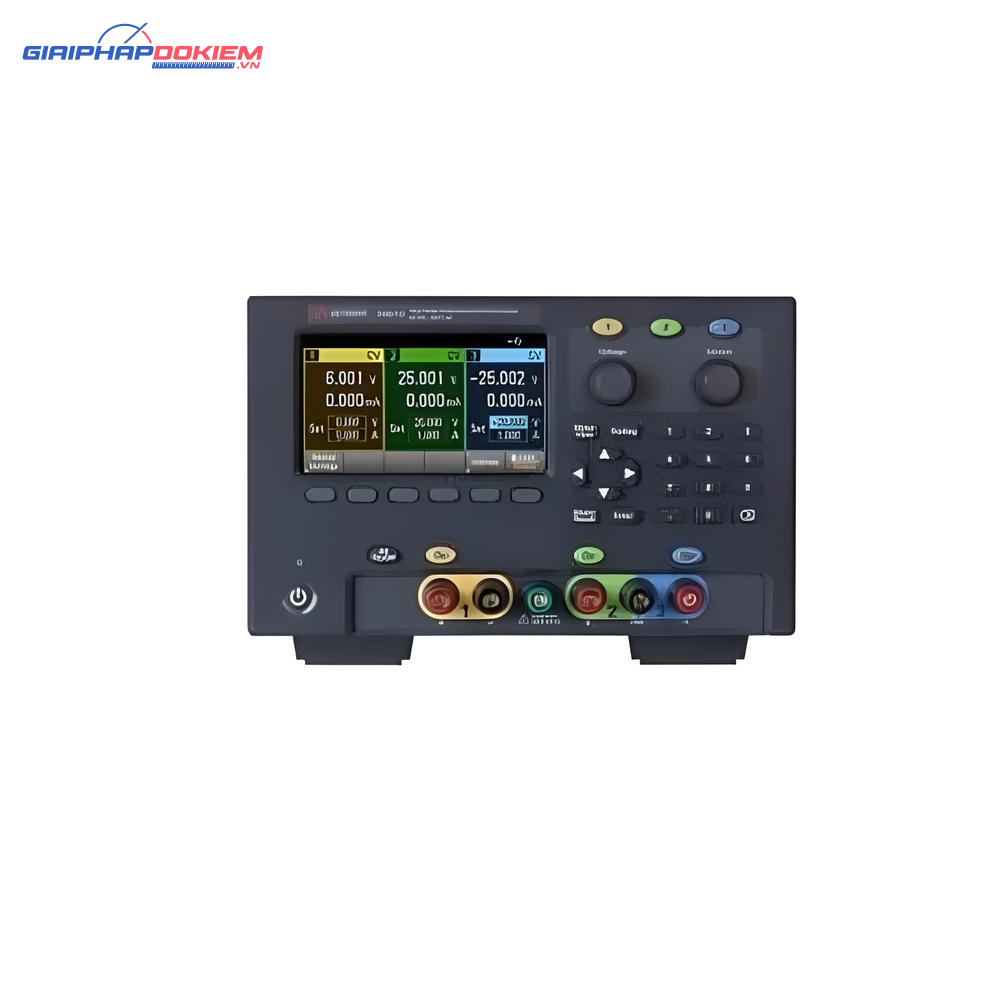

• Điện áp ra: Ngõ 1: 0 ~ 6V, Ngõ 2: 0 ~ +25V, Ngõ 3: 0 ~ -25V
• Dòng điện ra: Ngõ 1: 0 ~ 5A, Ngõ 2: 0 ~ 1A, Ngõ 3: 0 ~ 1A

Điều chỉnh phụ tải ±:

• Điện áp: < 0.01% +2 mV
• Dòng điện: < 0.01% +250 uA

Ổn định dòng ±:

• Điện áp: < 0.01% +1 mV
• Dòng điện: < 0.01% +250 uA

Độ gợn và nhiễu đầu ra (20 Hz đến 20 MHz):

• Điện áp chế độ chuẩn: < 350 uVrms/2 mVpp

Độ chính xác 12 tháng (23 ºC ± 5 ºC)

Độ chính xác lập trình:

• Điện áp: Ngõ 1: 0.1% +5 mV, Ngõ 2&3: 0.05% +20 mV
• Dòng điện: Ngõ 1: 0.1% + 10 mA, Ngõ 2&3: 0.1% +4 mA

Độ chính xác đọc lại:

• Điện áp: Ngõ 1: 0.1% +5 mV, Ngõ 2&3: 0.05% +10 mV
• Dòng điện: Ngõ 1: 0.1% +10 mA, Ngõ 2&3: 0.1% +4 mA

Thời gian phục hồi tạm thời của tải:

• Dải điện áp: 15mV
• Thời gian: < 50 uS

Lập trình từ xa của KEYSIGHT E36311A

• Điện áp: Ngõ 1: 0.5 mV, Ngõ 2 & 3: 1.5 mV
• Dòng điện: Ngõ 1: 0.5 mA, Ngõ 2 & 3: 0.1 mA

Đọc ngược chỉ số từ xa:

• Điện áp: Ngõ 1: 0.5 mV, Ngõ 2 & 3: 1.5 mV
• Dòng điện: Ngõ 1: 0.5 mA, Ngõ 2&3: 0.1 mA

Lập trình mặt trước:

• Điện áp: Ngõ 1, 2, 3: 1 mV
• Dòng điện: Ngõ 1, 2, 3: 1 mA

Đọc ngược chỉ số mặt trước:

• Điện áp: Ngõ 1: 1 mV, Ngõ 2&3: 10 mV
• Dòng điện: Ngõ 1, 2, 3: 1 mA

Độ gợn và nhiễu đầu ra (20 Hz đến 20 MHz):

• Dòng điện chế độ chuẩn: Ngõ 1: < 2 mArms, Ngõ 2&3: < 500 uArms

Bảo vệ quá áp:

• Độ chính xác lập trình: Ngõ 1: 0.20% +0.1 V
• Độ chính xác lập trình: Ngõ 2&3: 0.20% +0.4 V

Thời gian kích hoạt của E36311A

• Quá áp: < 5 ms
• Quá dòng: < 5 ms

Thời gian xử lý lệnh: < 10 ms

Hệ số lập trình nhiệt độ trên độ C:

• Điện áp: Ngõ 1: 0.01% +2 mV, Ngõ 2&3: 0.01% +3 mV
• Dòng điện: Ngõ 1: 0.02% +3 mA, Ngõ 2&3: 0.02% +0.5 mA

Kết nối: Cổng USB
