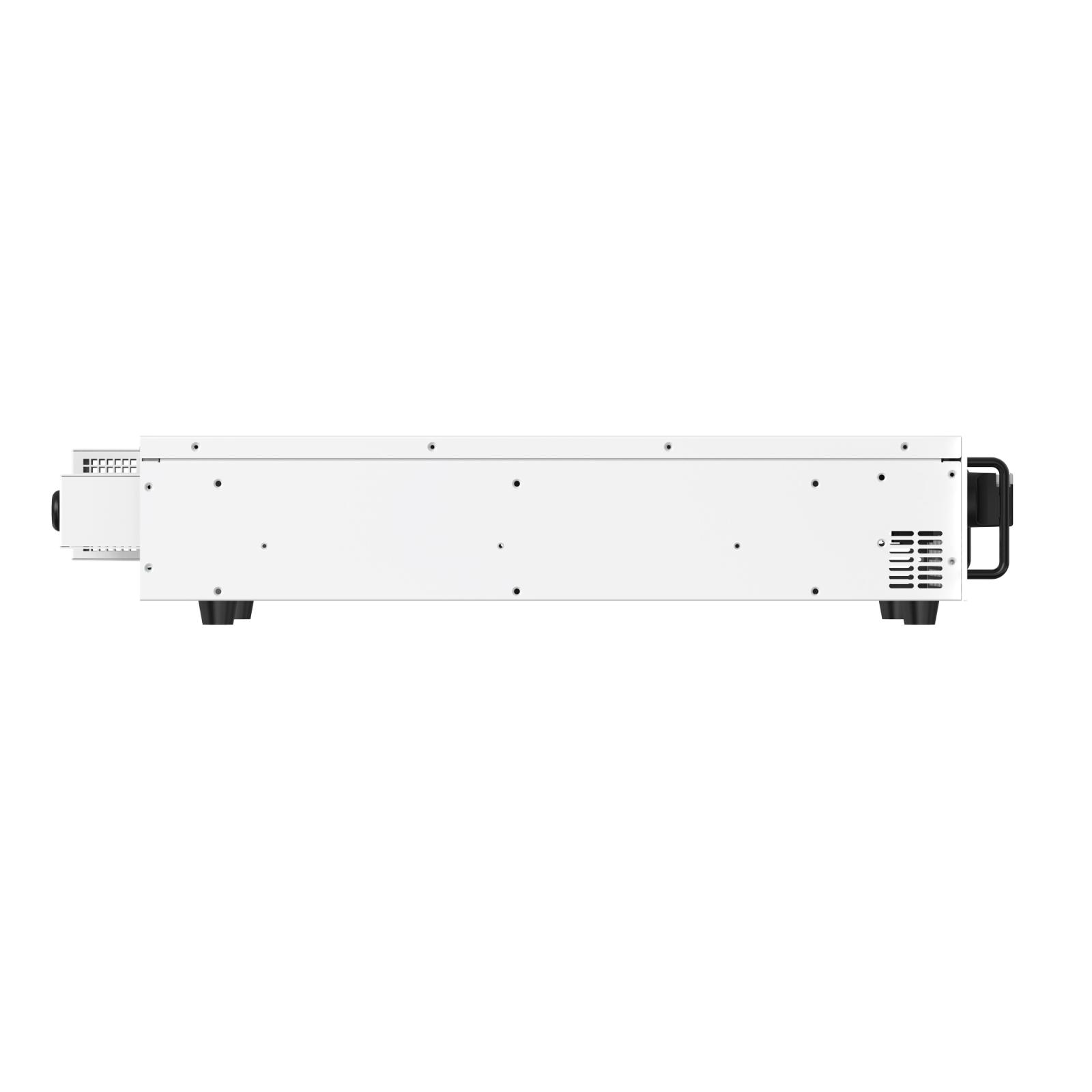

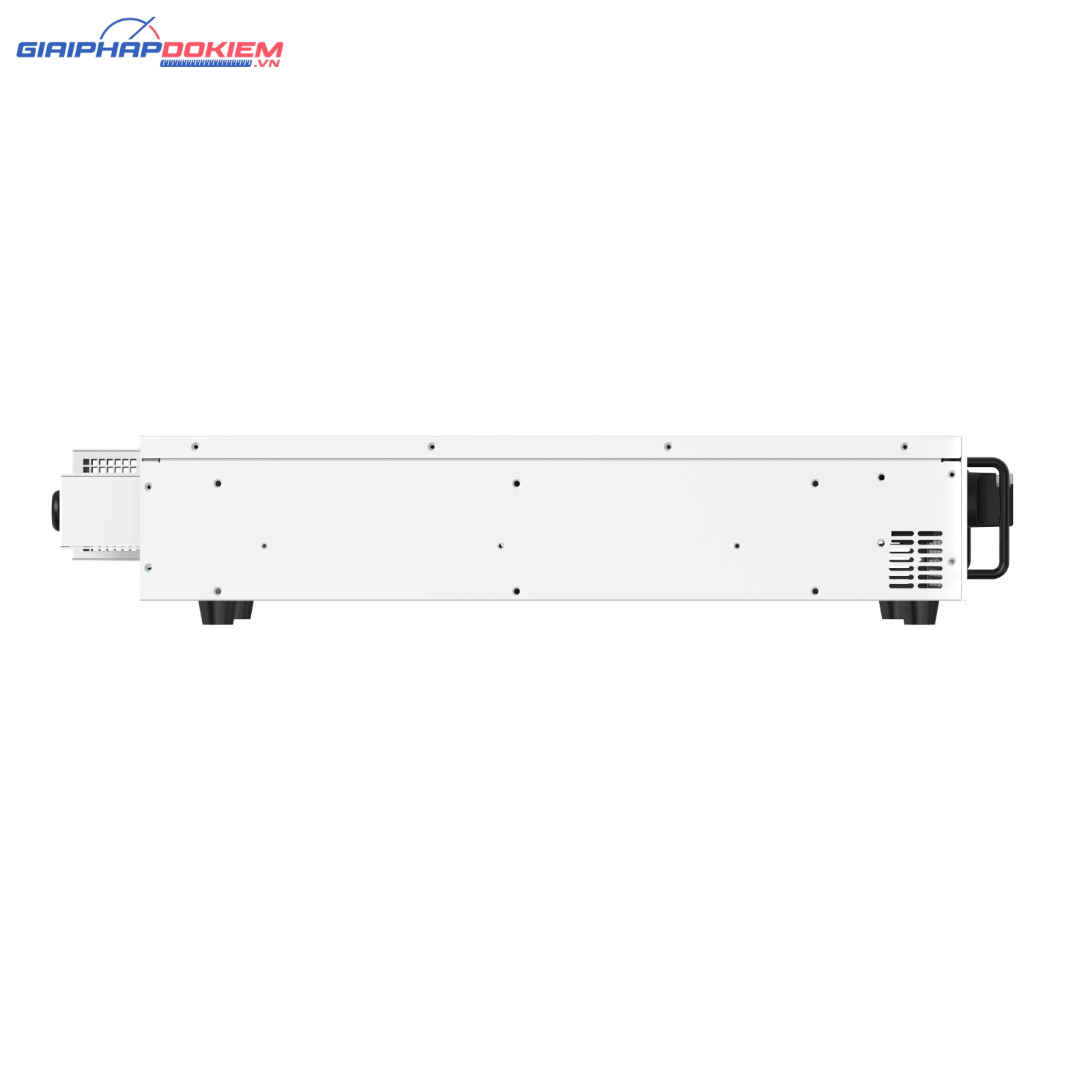

Nguồn lập trình DC Faith FTB9750-80-2250 (2250A, 80V, 75kW, 22U)

Nguồn lập trình DC Faith FTB9750-80-2250 (2250A, 80V, 75kW, 22U)

Nguồn lập trình DC hai chiều Faith FTB9750-80-2250 là một hệ thống cấp nguồn và tải giả DC công suất cực lớn, được thiết kế cho các ứng dụng công nghiệp và thử nghiệm năng lượng cao nhất. Đây là một thiết bị “hai trong một”, vừa có thể cung cấp năng lượng như một bộ nguồn, vừa có thể hấp thụ năng lượng như một tải điện tử, và đặc biệt là có khả năng hoàn trả năng lượng trở lại lưới điện.

Tổng Quan và Chức Năng Chính

Điểm đặc biệt nhất của dòng sản phẩm FTB9000 nói chung và model FTB9750-80-2250 nói riêng là khả năng hoạt động ở hai góc phần tư (two-quadrant). Điều này có nghĩa là:

1. Chế độ Nguồn (Source Mode): Hoạt động như một bộ nguồn DC công suất cao, cung cấp điện và dòng cho thiết bị cần kiểm tra (DUT – Device Under Test).
2. Chế độ Tải (Sink/Load Mode) với khả năng Tái Tạo Năng Lượng: Khi DUT (ví dụ như một bộ pin đang xả, một động cơ đang hãm) phát ra năng lượng, thiết bị sẽ hoạt động như một tải điện tử để hấp thụ năng lượng này. Thay vì biến đổi năng lượng thành nhiệt và tiêu tán (gây lãng phí và tốn chi phí làm mát), nó sẽ chuyển đổi năng lượng DC này thành điện AC và hoàn trả lại lưới điện với hiệu suất lên đến 95%.

Khả năng này giúp tiết kiệm đáng kể chi phí điện năng và giảm nhiệt lượng tỏa ra, rất lý tưởng cho các bài kiểm tra công suất lớn và kéo dài.

Các Đặc Điểm và Tính Năng Nổi Bật

• Công suất và Dòng điện Cực lớn: Với công suất 75kW và dòng điện 2250A, đây là giải pháp cho các ứng dụng đòi hỏi năng lượng cao nhất như kiểm tra hệ thống pin của xe buýt điện, hệ thống lưu trữ năng lượng quy mô lớn (BESS), hoặc động cơ công nghiệp.
• Hoạt động Hai chiều (Bidirectional): Chuyển đổi liền mạch giữa chế độ cấp nguồn và chế độ tải mà không có độ trễ hay đột biến điện áp/dòng điện.
• Tái tạo Năng lượng (Regenerative): Hiệu suất hoàn trả năng lượng lên đến 95%, giúp giảm chi phí vận hành và thân thiện với môi trường.
• Các Chế độ Hoạt động Toàn diện:
  • Khi làm nguồn: CV (Ổn áp), CC (Ổn dòng).
  • Khi làm tải: CV, CC, CR (Ổn trở), CP (Ổn công suất).
• Khả năng Lập trình Nâng cao:
  • Lập trình chuỗi (Sequence): Tạo ra các kịch bản kiểm tra phức tạp để mô phỏng các điều kiện vận hành trong thực tế.
  • Mô phỏng Pin (Battery Simulation): Có thể giả lập đặc tính của các loại pin khác nhau.
  • Giả lập Pin Mặt Trời (PV Simulation – Tùy chọn): Mô phỏng đường đặc tính I-V của các tấm pin mặt trời.
• Kết nối và Điều khiển Hiện đại: Trang bị tiêu chuẩn các cổng LAN, USB và tùy chọn GPIB, CAN, RS485, hỗ trợ giao thức SCPI và Modbus để dễ dàng tích hợp vào các hệ thống tự động.
• Bảo vệ Toàn diện: Tích hợp đầy đủ các tính năng bảo vệ (OVP, OCP, OPP, OTP, LVP) để đảm bảo an toàn cho cả hệ thống và thiết bị được kiểm tra.

Các Ứng Dụng Tiêu Biểu

Với công suất và dòng điện cực lớn cùng khả năng hoạt động hai chiều, Faith FTB9750-80-2250 là công cụ không thể thiếu trong các lĩnh vực:

• Kiểm tra Hệ thống Lưu trữ Năng lượng (ESS): Sạc và xả các hệ thống pin quy mô lớn, kiểm tra hệ thống quản lý pin (BMS).
• Công nghiệp Ô tô Điện (EV): Kiểm tra các gói pin của xe tải, xe buýt điện, và các hệ thống truyền động công suất rất lớn.
• Năng lượng Tái tạo: Thử nghiệm các bộ biến tần (inverter) công suất lớn.
• Động cơ Công nghiệp: Kiểm tra các động cơ DC công suất lớn và hệ thống hãm tái sinh của chúng.

Thông số kỹ thuật

Công suất: -75~75kW

Điện áp: 0 ~ 80V

Dòng điện: -2250~2250A

Điện trở: 0.002~9Ω

Kích thước: (WxHxD): 5kW~18kW: 482.6mm x 132.5mm x 740.0mm, bao gồm nắp bảo vệ đầu ra

Trọng lượng: 5kW≈18kg, 10kW≈25kg, 15kW≈32kg

Đầu vào AC: 3Ø Đầu vào AC, 340VAC～480VAC, 47Hz～63Hz

Hệ số công suất: 0.99 (điển hình)

Hiệu suất: ＞93% (chuẩn)

Điện áp đầu ra: 0~giá trị định mức (tối đa 2250V, đặt qua menu, nhập qua phím số hoặc núm xoay)

Dòng điện đầu ra: 0~giá trị định mức (tối đa 10000A, đặt qua menu, nhập qua phím số hoặc núm xoay)

Công suất đầu ra: 0~giá trị định mức (tối đa 180kW, đặt qua menu, nhập qua phím số hoặc núm xoay)

Độ chính xác của phép đo V: 0.05%+0.05%FS

Độ chính xác của phép đo I: 0.1%+0.1%F.S.

Giám sát V/I: Điện áp giám sát V/I: DC 0～5V

Màn hình: LCD màu TFT 4.3 inch, hỗ trợ tiếng Trung giản thể, tiếng Trung phồn thể và tiếng Anh

Cách thức hoạt động: Các phím chức năng, phím số và núm xoay (núm kép tương ứng cho V/I)

Phản hồi nhanh: Đối với thay đổi tải 10% ~ 90%, lượng thời gian để điện áp nguồn tiếp tục về dải độ chính xác 0.75% của giá trị định mức nhỏ hơn 2ms

Song song: Mắc tối đa 10 mô hình giống hệt nhau thông qua song song master-slave

Bảo vệ: OVP, OCP, OTP, OPP, LVP, v.v.

Kết nối: LAN, USB option (GPIB, CAN, RS485）

Giao thức: SCPI, MODBUS, CAN-Open (option)

Nhiệt độ hoạt động: 0℃~40℃

Nhiệt độ lưu trữ: -20℃~70℃

Độ cao sử dụng: ＜2000m

Cách làm mát: không khí, điều khiển quạt thông minh
