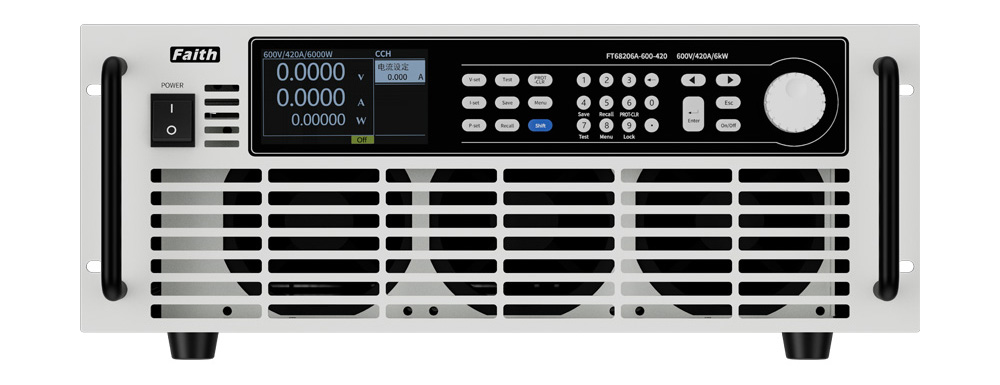

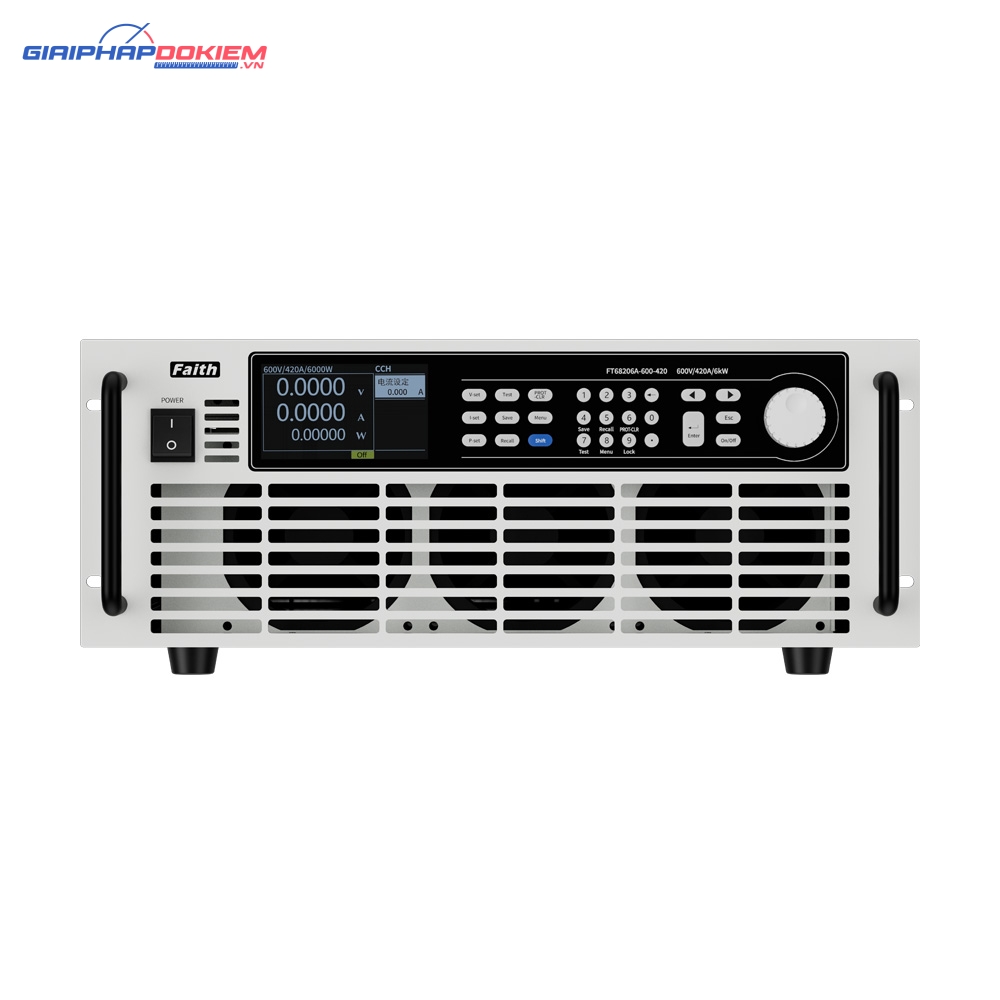

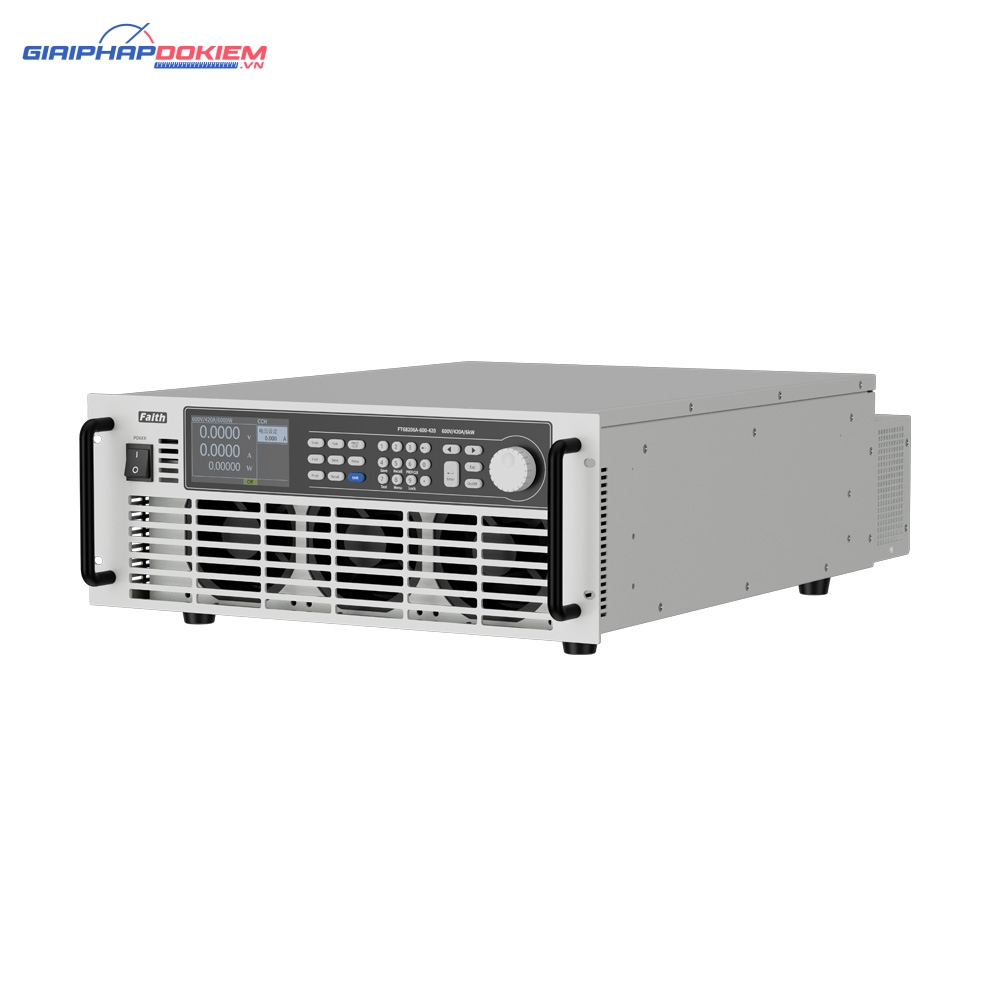

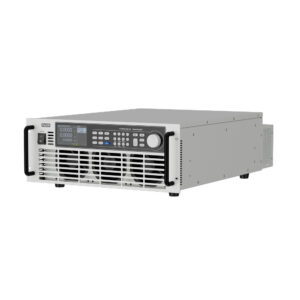

Tải điện tử DC công suất cao Faith FT68212E-150-1200 (150V, 120A, 12000W)

Tải điện tử DC công suất cao Faith FT68212E-150-1200 (150V, 120A, 12000W)

Tải điện tử DC công suất cao Faith FT68212E-150-1200 là một thiết bị chuyên dụng được thiết kế để kiểm tra và đánh giá hiệu suất của các nguồn cấp điện DC, pin, bộ sạc, và các sản phẩm điện tử công suất khác. Đây là một phần của dòng sản phẩm FT68200 series của Faith, nổi bật với khả năng hoạt động công suất cao và nhiều tính năng tiên tiến.

Các chế độ hoạt động:

Thiết bị hỗ trợ nhiều chế độ kiểm tra linh hoạt để mô phỏng các điều kiện tải khác nhau:

• Chế độ dòng không đổi (CC – Constant Current): Duy trì dòng điện ổn định qua tải.
• Chế độ điện áp không đổi (CV – Constant Voltage): Duy trì điện áp ổn định trên tải.
• Chế độ điện trở không đổi (CR – Constant Resistance): Mô phỏng một điện trở cố định.
• Chế độ công suất không đổi (CP – Constant Power): Duy trì công suất tiêu thụ ổn định.
• Các chế độ kết hợp: CV+CC, CR+CC, CP+CC để kiểm tra phức tạp hơn.
• Chế độ động (Dynamic Load/Transient Test): Cho phép thay đổi nhanh chóng các thông số tải (dòng, điện áp, công suất, điện trở) với tốc độ cao (lên đến 50kHz) để mô phỏng các điều kiện tải thực tế, bao gồm cả quét tần số động 30kHz.
• Chế độ xả pin (Battery Discharge Test): Chuyên dụng để kiểm tra dung lượng và hiệu suất của pin.
• Chế độ kiểm tra OCP/OPP (Over Current Protection/Over Power Protection): Kiểm tra giới hạn bảo vệ quá dòng và quá công suất của thiết bị được kiểm tra.
• Kiểm tra điện trở trong của pin (Battery Internal Resistance Test).
• Mô phỏng LED.
• Kiểm tra hiệu ứng tải (Load Effect Test).

Thông số kỹ thuật:

Điện áp: 150V

Dòng điện: 120A

Công suất: 12,000W

UMin cho IMax: 1.5V/1200A

Đầu vào AC: 220VAC ±10%, 50～60Hz, 720VA

Nhiệt độ hoạt động: 0～40℃

Hoạt động tối đa công suất: 0～25℃

Trọng lượng: 72Kg

Kích thước: 482.6mm(W)*310mm(H)*712.2mm(D)

Tính năng nổi bật:

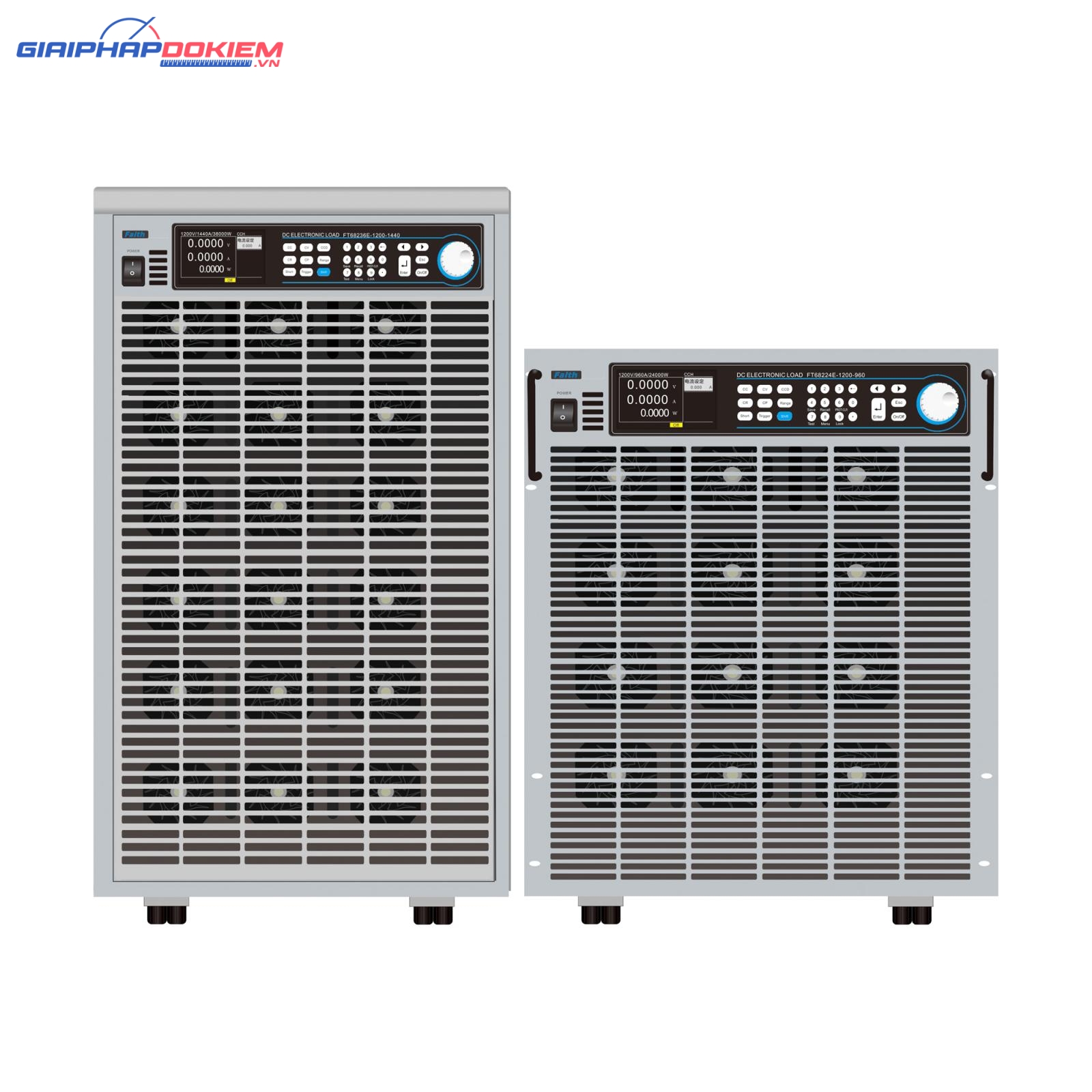

• Công suất cao và khả năng mở rộng: Với công suất đơn vị 12kW, dòng FT68200 series có thể mở rộng lên đến 600kW và dòng điện tối đa 10000A thông qua kết nối song song master-slave, đáp ứng nhu cầu kiểm tra các ứng dụng công suất cực cao.
• Mật độ công suất cao: Thiết kế nhỏ gọn với 6kW chỉ cao 4U (rack unit), giúp tiết kiệm không gian.
• Vùng hoạt động rộng: Cung cấp dải điện áp và dòng điện rộng cho nhiều ứng dụng khác nhau.
• Độ chính xác cao:
  • Độ chính xác điện áp: 0.025%+0.025%F.S.
  • Độ chính xác dòng điện: 0.05%+0.05%F.S.
• Tốc độ lấy mẫu và lập trình nhanh:
  • Tốc độ lấy mẫu: 500kHz.
  • Tốc độ lập trình: 50kHz.
  • Tốc độ truyền dữ liệu V/I đọc lại lên đến 1kHz, giúp phân tích dữ liệu động và vẽ dạng sóng chi tiết.
• Khả năng quá tải tức thời: Có thể chịu được công suất quá tải gấp đôi công suất định mức trong thời gian ngắn, giúp giảm chi phí kiểm tra.
• Chức năng lập trình và tự động hóa:
  • Kiểm tra trình tự (Sequence Test): Lập trình các bước kiểm tra tự động với tối đa 20 nhóm thiết lập, mỗi nhóm 100 bước.
  • Kiểm tra tự động (Automatic Test): 50 tệp kiểm tra tự động, mỗi tệp 20 bước.
  • Lưu và gọi lại 20 nhóm cài đặt.
  • Kích hoạt linh hoạt qua bảng điều khiển phía trước, đầu vào bên ngoài hoặc bus.
• Chức năng bảo vệ toàn diện: Bảo vệ quá dòng (OC – có thể điều chỉnh), quá nhiệt (OT), quá công suất (OP – có thể điều chỉnh), cảnh báo quá áp (OV), và cảnh báo ngược cực.

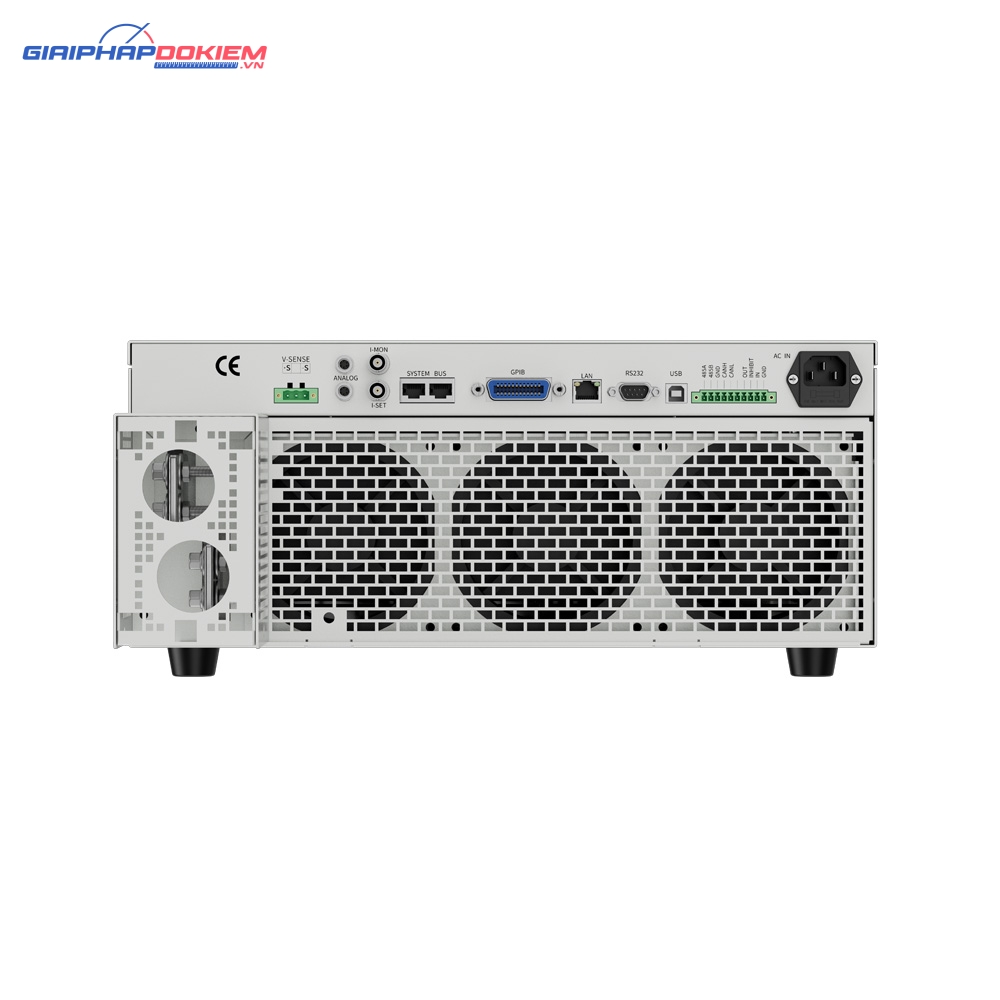

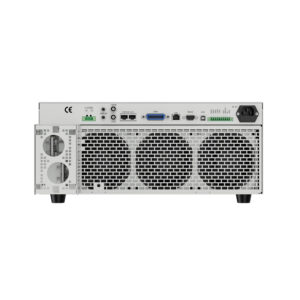

• Giao diện kết nối: Tích hợp các giao diện tiêu chuẩn như RS232, RS485, LAN, USB (serial) và tùy chọn GPIB/CAN, hỗ trợ cả giao thức SCPI và ModBus RTU, tạo điều kiện thuận lợi cho việc tích hợp hệ thống.
• Đo lường thời gian và (Vpk+/-).
• Chức năng bật/tắt điện áp (Von/Voff).

Ứng dụng:

Tải điện tử DC Faith FT68212E-150-1200 phù hợp cho nhiều ứng dụng trong các lĩnh vực:

• Xả pin và kiểm tra hiệu suất pin.
• Kiểm tra trạm sạc DC, cọc sạc, module cọc sạc.
• Kiểm tra bộ sạc trên xe (OBC – On Board Chargers).
• Kiểm tra bộ nguồn chuyển mạch công suất cao.
• Các sản phẩm điện tử công suất và điện tử công nghiệp.
• Kiểm tra UPS (Bộ lưu điện).
• Thử nghiệm các thành phần điện tử công suất.

Nhìn chung, Faith FT68212E-150-1200 là một tải điện tử DC mạnh mẽ, linh hoạt và có độ chính xác cao, được trang bị đầy đủ các tính năng cần thiết để đáp ứng nhu cầu kiểm tra khắt khe trong nghiên cứu và phát triển, sản xuất và kiểm soát chất lượng các thiết bị điện tử công suất.
