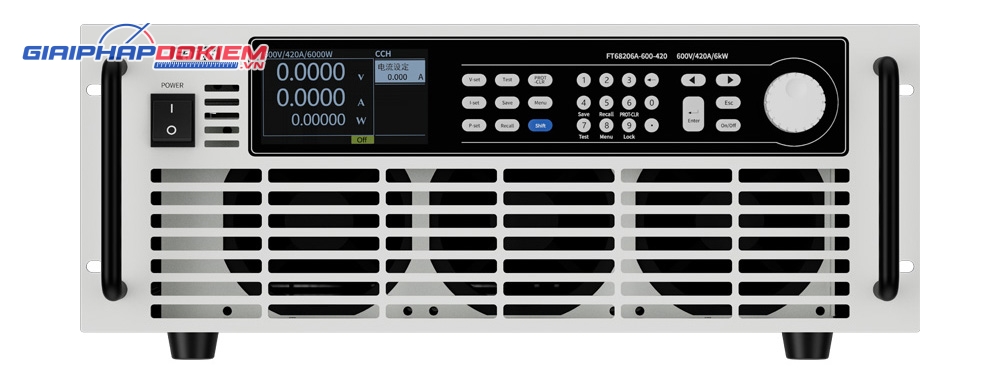

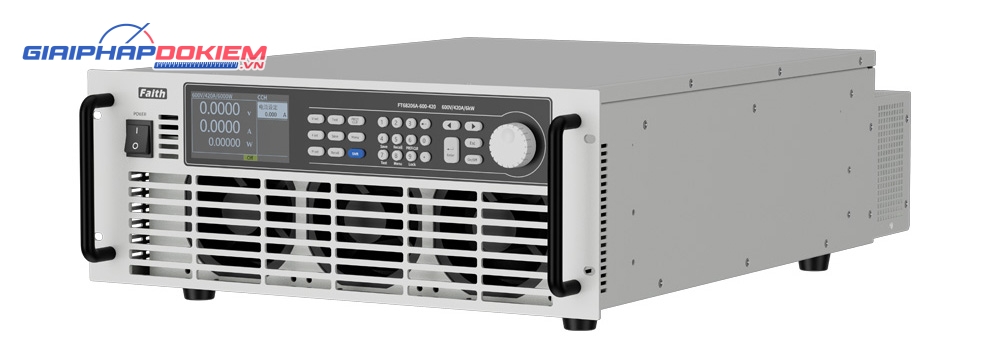

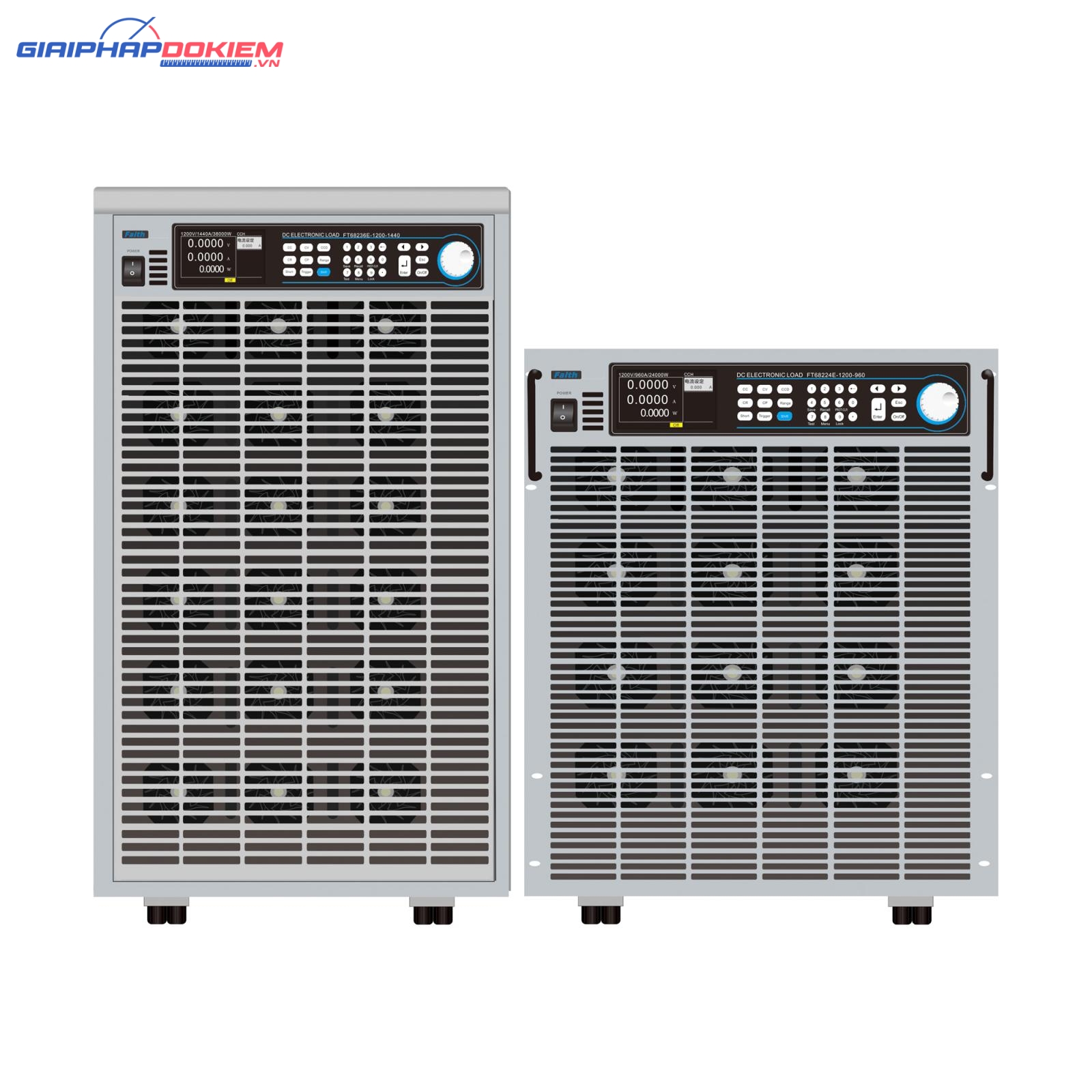

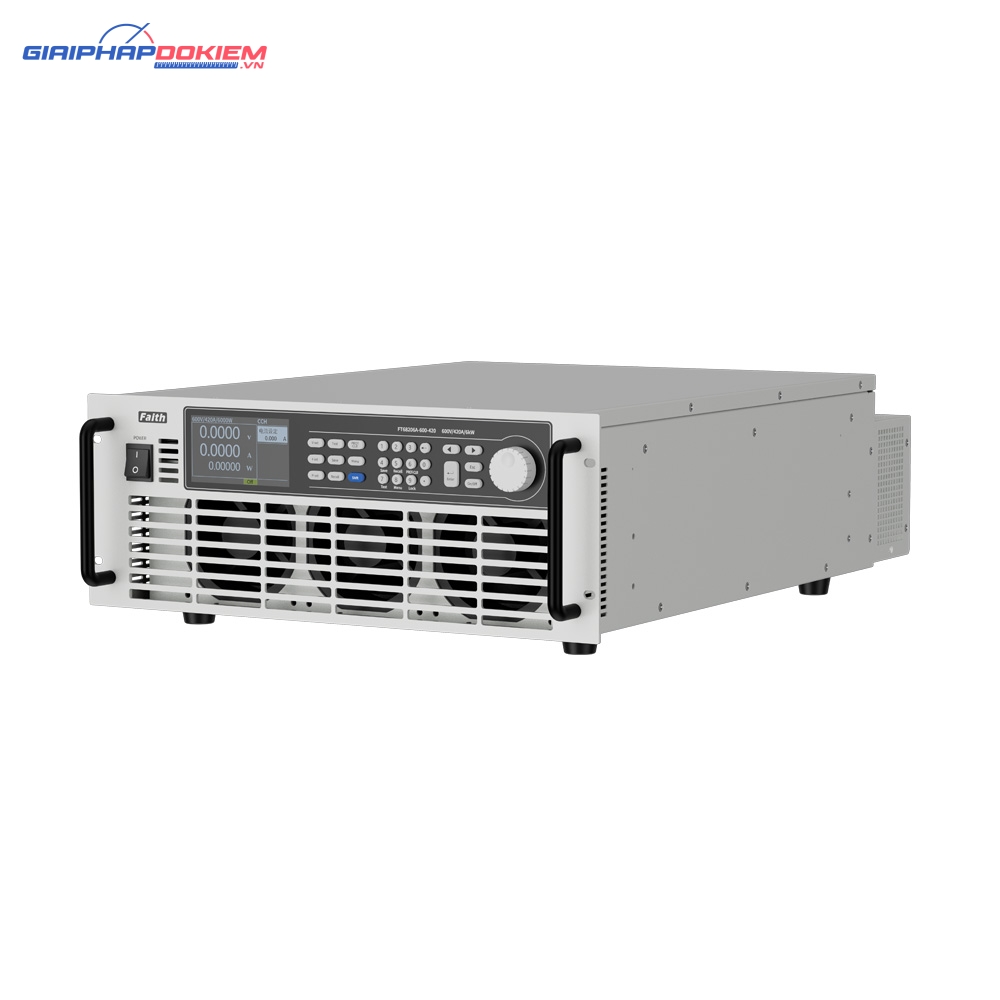

Tải điện tử DC công suất cao Faith FT68224E-1200-960 (1200V, 960A, 24000W)

Tải điện tử DC công suất cao Faith FT68224E-1200-960 (1200V, 960A, 24000W)

Tải điện tử DC công suất cao Faith FT68224E-1200-960 là một thiết bị chuyên dụng được sử dụng để kiểm tra và đánh giá các nguồn điện DC, pin, bộ sạc, UPS, và các thiết bị điện tử công suất cao khác. Đây là một công cụ quan trọng trong nghiên cứu, phát triển, sản xuất và kiểm soát chất lượng.

Tính năng và chức năng nổi bật:

• Chế độ hoạt động đa dạng:
  • CC (Constant Current – Dòng không đổi): Duy trì dòng điện ổn định qua tải.
  • CV (Constant Voltage – Điện áp không đổi): Duy trì điện áp ổn định trên tải.
  • CR (Constant Resistance – Điện trở không đổi): Mô phỏng một điện trở cố định.
  • CP (Constant Power – Công suất không đổi): Duy trì công suất tiêu thụ ổn định.
  • CCD (Constant Current Dynamic): Chế độ dòng điện động, cho phép thay đổi nhanh chóng dòng tải.
  • Các chế độ kết hợp: CV+CC, CR+CC, CP+CC.
• Khả năng lập trình và kiểm tra nâng cao:
  • Thử nghiệm động (Transient test): Cho phép kiểm tra phản ứng của nguồn điện với sự thay đổi tải đột ngột. Tốc độ lấy mẫu lên đến 500kHz và dòng điện động lên đến 50kHz.
  • Thử nghiệm tĩnh (Static test): Kiểm tra hiệu suất của nguồn điện dưới tải cố định.
  • Chức năng trình tự lập trình (Programmable sequence function): Tạo các chuỗi kiểm tra phức tạp với tối đa 100 bước cho mỗi chuỗi, lưu trữ tới 50 file kiểm tra tự động.
  • Quét tần số động 30kHz (30kHz dynamic frequency sweep): Cho phép nắm bắt các đỉnh điện áp (Vpeak +/-) trong các trường hợp xấu nhất.
  • Tốc độ truyền dữ liệu cao: Tốc độ truyền dữ liệu điện áp/dòng điện (Readback V/I) lên đến 1000Hz cho phép vẽ và phân tích dạng sóng chi tiết.
  • Khả năng quá tải tức thời: Có thể chịu tải vượt công suất định mức lên đến 2 lần để kiểm tra các tình huống quá tải.

• Ứng dụng chuyên biệt:
  • Kiểm tra xả pin: Hỗ trợ các chế độ xả CC, CR, CP và kiểm tra điện trở trong, dung lượng pin.
  • Kiểm tra OCP/OPP: Tự động thực hiện các bài kiểm tra bảo vệ quá dòng (Over Current Protection) và quá công suất (Over Power Protection).
  • Mô phỏng ngắn mạch (Short circuit simulation).
  • Mô phỏng LED.
  • Kiểm tra ảnh hưởng tải (Load effect).
• Tính năng bảo vệ và an toàn:
  • Bảo vệ toàn diện: OVP (quá áp), OCP (quá dòng), OTP (quá nhiệt), giới hạn công suất, cảnh báo đấu nối ngược.
  • Bộ khởi động chậm tích hợp (Built-in slow starter): Bảo vệ tải DC và giúp tiết kiệm chi phí lắp đặt, thời gian cài đặt.
• Khả năng mở rộng:
  • Hỗ trợ hoạt động song song Master-slave, cho phép mở rộng công suất lên đến 600kW (có thể kết nối song song nhiều thiết bị để tăng công suất hoặc dòng tải, lên đến 10000A cho dòng điện).
• Giao diện và kết nối:
  • Màn hình LCD lớn hiển thị đồng thời giá trị điện áp, dòng điện và công suất.

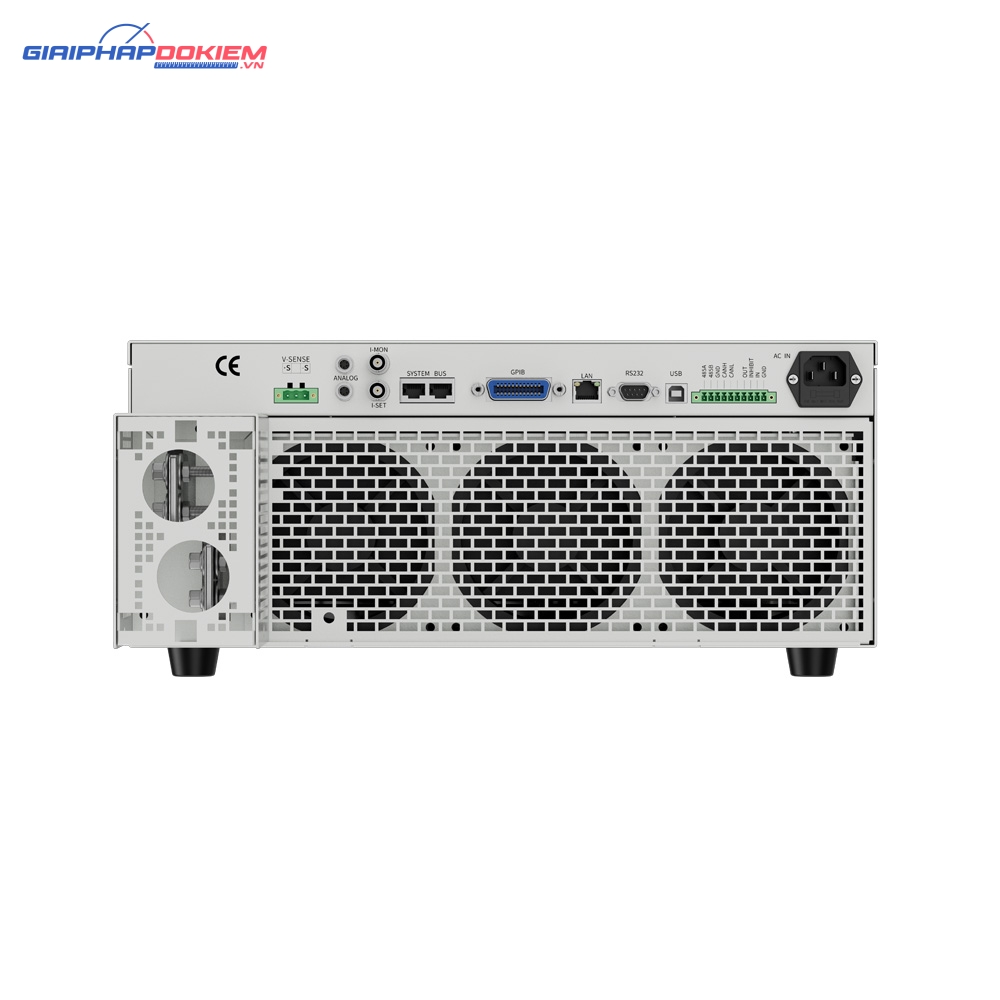

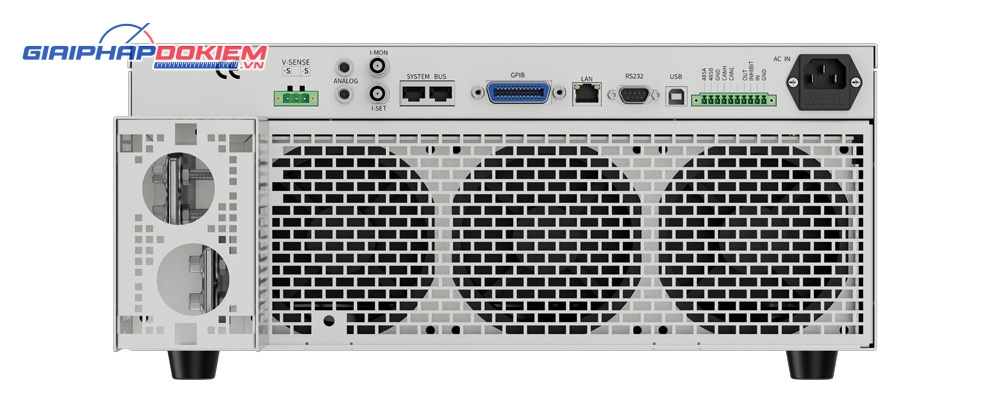

  • Hỗ trợ các cổng giao tiếp như USB, RS232, LAN, RS485, CAN (tùy thuộc vào cấu hình cụ thể) để điều khiển từ xa, ghi lại dữ liệu và tự động hóa các quy trình kiểm tra. Tương thích với các giao thức như SCPI, Modbus, CANopen.

Thông số kỹ thuật

Điện áp: 1200V

Dòng điện: 960A

Công suất: 24,000W

UMin cho IMax: 20V/960A

Đầu vào AC: 220VAC ±10%, 50～60Hz, 1420VA

Nhiệt độ hoạt động: Nhiệt độ môi trường 0～40℃

Hoạt động tối đa công suất: Nhiệt độ môi trường 0～25℃

Trọng lượng: 156Kg

Kích thước: 482.6mm(W)*621mm(H)*712.2mm(D)

Ứng dụng tiêu biểu:

• Kiểm tra và đánh giá các nguồn điện DC, bộ nguồn chuyển mạch (SMPS).
• Kiểm tra hiệu suất và tuổi thọ của pin, ắc quy.
• Kiểm tra bộ sạc pin, trạm sạc xe điện (EV chargers/charging stations).
• Kiểm tra bộ lưu điện (UPS).
• Kiểm tra mô-đun năng lượng mặt trời và biến tần.
• Kiểm tra các thiết bị điện tử công suất cao trong ngành công nghiệp.
• Mô phỏng tải biến thiên nhanh (dynamically pulsed load) và khởi động động cơ.
• Giải pháp tự động hóa trong phòng thí nghiệm và hệ thống kiểm tra.

Tóm lại, Faith FT68224E-1200-960 là một tải điện tử DC công suất cao mạnh mẽ và linh hoạt, được thiết kế để đáp ứng các yêu cầu kiểm tra khắt khe trong nhiều lĩnh vực kỹ thuật điện tử và công nghiệp.
