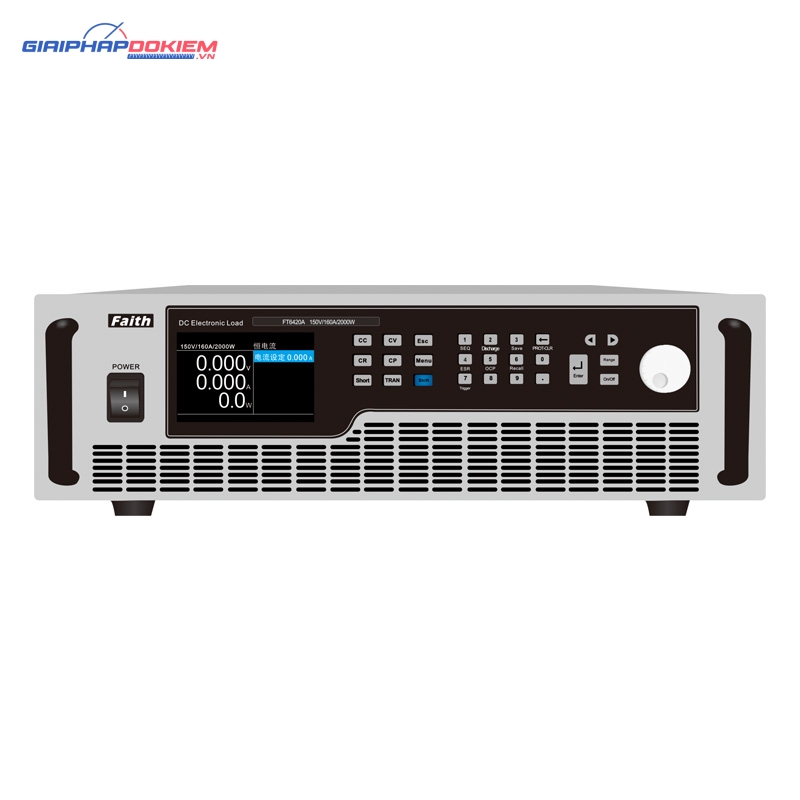

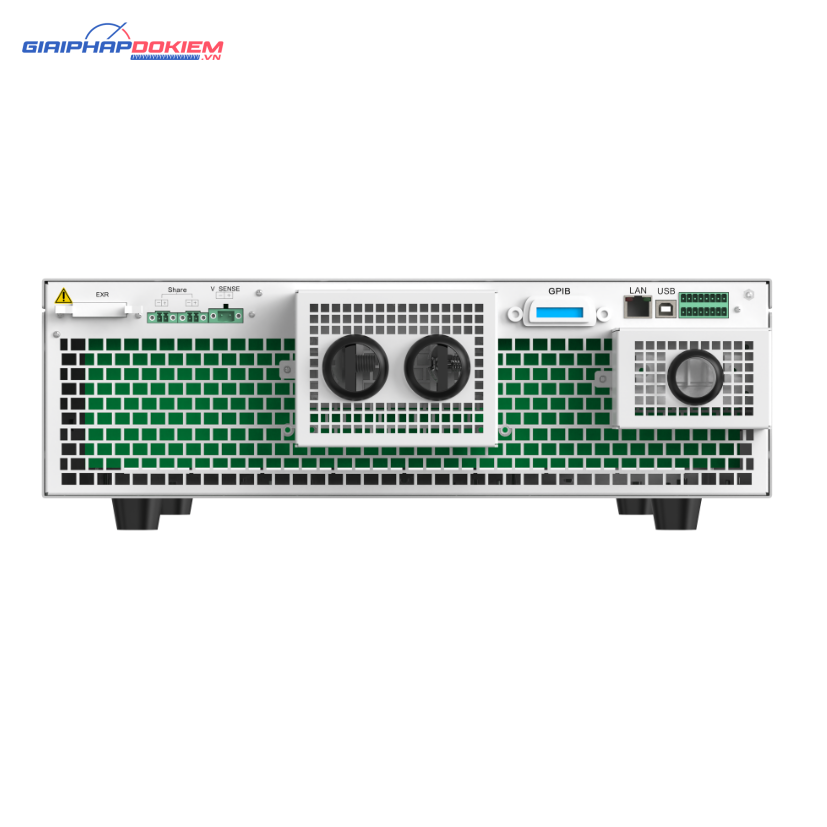

Tải điện tử DC Faith FT6406A (500V, 45A, 1350W)

Tải điện tử DC Faith FT6406A (500V, 45A, 1350W)

Tải điện tử DC Faith FT6406A là một thiết bị tải điện tử DC công suất trung bình, được thiết kế để kiểm tra và đánh giá các nguồn điện DC, bộ chuyển đổi nguồn, pin, và các thiết bị điện tử khác.

Thông số kỹ thuật chính:

Điện áp: 500V

Dòng điện: 45A

Công suất: 1350W

Điện áp hoạt động tối thiểu: 5V@45A

CC

Dải đo: 4.5A/45A

Độ phân giải: 0.8mA/8mA

Độ chính xác: 0.1%+0.1%F.S. low range; 0.1%+0.1%F.S. high range

CV

Dải đo: 50V/500V

Độ phân giải: 0.9mV/9mV

Độ chính xác: 0.05%+0.1%F.S. low range; 0.05%+0.1%F.S. high range

CP

Dải đo: 0~1350W

Độ phân giải: 22.5mW

Độ chính xác: 1%+0.5%F.S.

CR

Dải đo: 0.167~333Ω low range; 6.67~13333Ω high range

Độ phân giải: 16bit

Độ chính xác: 0.2%+0.005S low range; 0.2%+240uS high range

Trọng lượng: 20kg

Kết nối: RS232

Hiển thị: Màn hình VFD

Kích thước (mm): 427(W)×135(H)× 460(D)

Các chế độ hoạt động:

Tải điện tử Faith FT6406A hỗ trợ các chế độ hoạt động cơ bản và nâng cao, cho phép người dùng mô phỏng nhiều điều kiện tải khác nhau:

• Chế độ dòng không đổi (CC – Constant Current): Duy trì dòng điện không đổi qua thiết bị đang thử nghiệm, hữu ích cho việc kiểm tra nguồn điện, bộ sạc pin.
  • Phạm vi dòng điện: 4.5A/45A (hai dải đo)
  • Độ phân giải: 0.8mA/8mA
  • Độ chính xác: 0.1% + 0.1%F.S.
• Chế độ điện áp không đổi (CV – Constant Voltage): Duy trì điện áp không đổi trên thiết bị đang thử nghiệm, thường được sử dụng để kiểm tra các bộ điều chỉnh điện áp, bộ chuyển đổi DC-DC.
  • Phạm vi điện áp: 50V/500V (hai dải đo)
  • Độ phân giải: 0.9mV/9mV
  • Độ chính xác: 0.05% + 0.1%F.S.
• Chế độ công suất không đổi (CP – Constant Power): Duy trì công suất tiêu thụ không đổi.
  • Phạm vi công suất: 0 ~ 1350W
  • Độ phân giải: 22.5mW
  • Độ chính xác: 1% + 0.5%F.S.
• Chế độ điện trở không đổi (CR – Constant Resistance): Mô phỏng một điện trở không đổi.
  • Phạm vi điện trở:
    • Dải thấp: 0.167 ~ 333Ω
    • Dải cao: 6.67 ~ 13333Ω
  • Độ chính xác: 0.2% + 0.005S (dải thấp), 0.2% + 240uS (dải cao)

Tính năng nổi bật:

• Đo lường chính xác: Cung cấp khả năng đo điện áp, dòng điện và công suất với độ chính xác cao.
  • Đo điện áp:
    • Phạm vi: 50V/500V
    • Độ phân giải: 0.9mV/9mV
    • Độ chính xác: 0.05% + 0.1%F.S.
  • Đo dòng điện:
    • Phạm vi: 4.5A/45A
    • Độ phân giải: 0.8mA/8mA
    • Độ chính xác: 0.05% + 0.1%F.S.
• Tốc độ đáp ứng nhanh (Slew Rate): Cho phép thay đổi dòng điện nhanh chóng, quan trọng cho các thử nghiệm động.
  • Tốc độ thay đổi dòng (Slew Rate): 0.1 ~ 1.8A/us
• Màn hình hiển thị VFD: Cung cấp thông tin rõ ràng và dễ đọc.
• Giao tiếp RS232: Cho phép điều khiển từ xa và tích hợp vào các hệ thống kiểm tra tự động.
• Chức năng kiểm tra pin: Hỗ trợ kiểm tra dung lượng và điện trở trong của pin.
• Chức năng bảo vệ: Bao gồm bảo vệ quá nhiệt (Protection Temp: 85℃).
• Thiết kế chắc chắn: Trọng lượng khoảng 20kg, kích thước 427(W)×135(H)×460(D) mm.

Ứng dụng tiêu biểu:

Faith FT6406A phù hợp cho nhiều ứng dụng trong nghiên cứu, phát triển và sản xuất, bao gồm:

• Kiểm tra nguồn điện DC, bộ cấp nguồn.
• Đánh giá pin và ắc quy.
• Thử nghiệm bộ chuyển đổi DC-DC.
• Kiểm tra linh kiện bán dẫn công suất.
• Thử nghiệm các thiết bị điện tử tiêu thụ điện năng.

Nhìn chung, Faith FT6406A là một tải điện tử DC đa năng và đáng tin cậy với các tính năng và thông số kỹ thuật mạnh mẽ, phù hợp cho các yêu cầu thử nghiệm khắt khe trong nhiều ngành công nghiệp.
