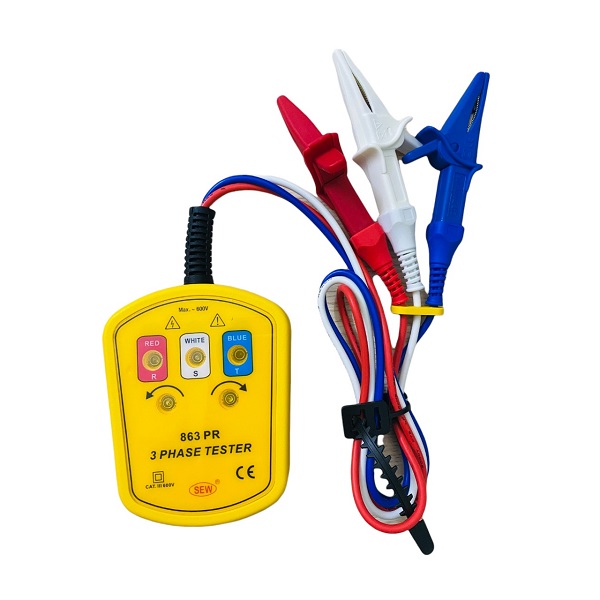

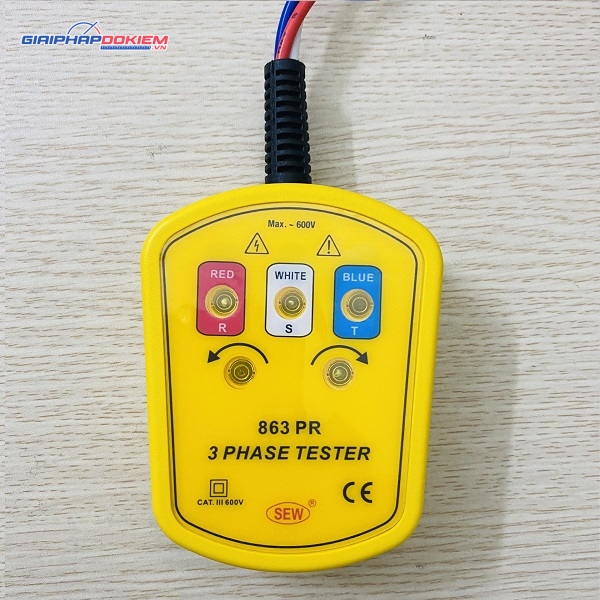

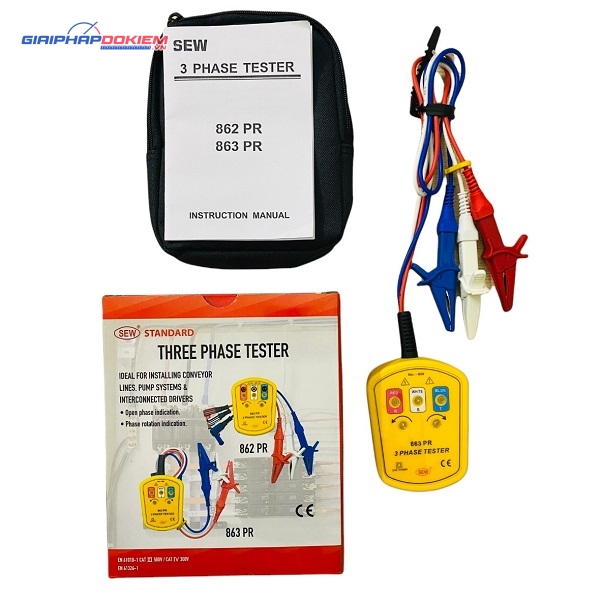

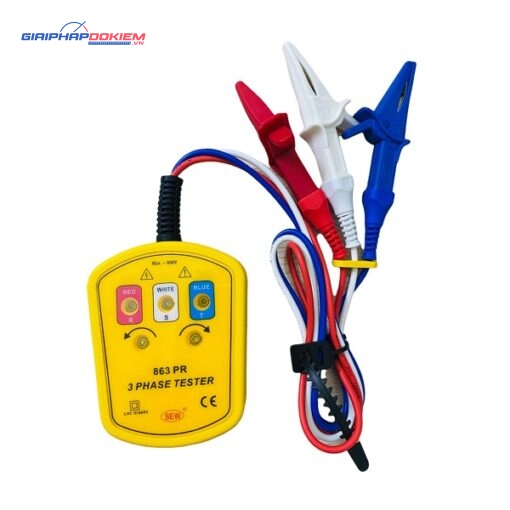

Thiết bị chỉ thị pha SEW 863 PR ( Tiếp xúc 100-500V AC )

Giới thiệu về Thiết bị chỉ thị pha SEW 863 PR ( Tiếp xúc 100-500V AC )

SEW 863 PR dùng để xác định thứ tự pha trong mạng điện áp xoay chiều ba pha.

Thiết bị này giúp xác định trình tự các pha AØ, BØ và CØ trong hệ thống điện ba pha. Việc xác định đúng thứ tự pha là cực kỳ quan trọng trước khi kết nối cơ học động cơ hoặc máy phát vào hệ thống điện, vì động cơ có thể quay sai hướng khi khởi động, dẫn đến hư hại cho thiết bị hoặc gây nguy hiểm cho nhân viên.

Thông thường, khi động cơ quay theo chiều kim đồng hồ, thứ tự pha là AØ, BØ và CØ, còn khi động cơ quay ngược chiều kim đồng hồ, thứ tự pha sẽ là CØ, BØ và AØ. Vì hệ thống điện thường khó tiếp cận, việc sử dụng đồng hồ đo xoay pha để xác định thứ tự pha là rất cần thiết.

Đặc điểm nổi bật của SEW 863 PR

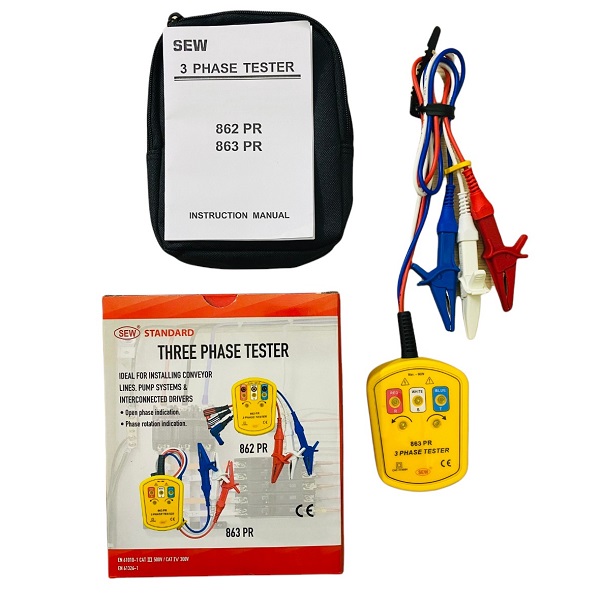

• Bộ chỉ thị thứ tự pha 863 PR (Loại tiếp điểm) tích hợp hai chức năng trong cùng một thiết bị: phát hiện pha hở và xác định thứ tự pha.
• Có khả năng kiểm tra nhiều loại nguồn điện ba pha khác nhau.
• Dây dẫn kiểm tra có thể được tùy chỉnh độ dài theo yêu cầu.

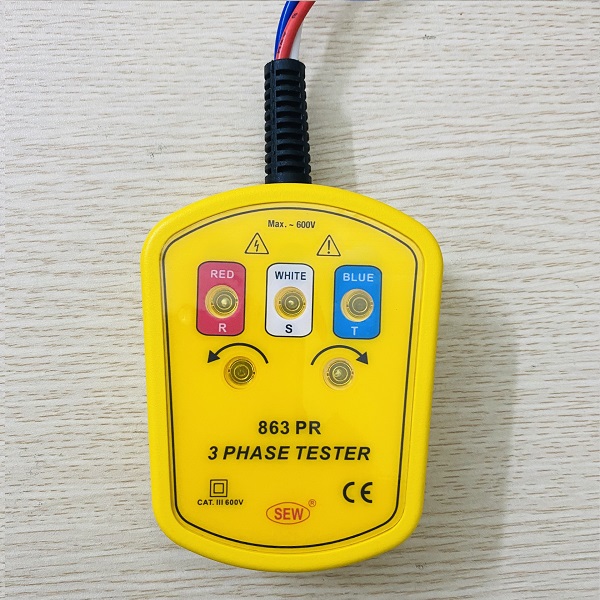

• Trang bị đèn báo hiệu ánh sáng neon.
• Kẹp cá sấu lớn giúp dễ dàng kết nối với các đầu cuối của bảng công tắc.
• Thiết bị này đặc biệt lý tưởng cho việc lắp đặt các hệ thống băng tải, máy bơm và các trình điều khiển kết nối với nhau.

Thông số kỹ thuật của SEW 863 PR

• Mã sản phẩm: 863 PR
• Thương hiệu: SEW
• Xuất xứ: Đài Loan
• Điện áp đầu vào: 100-600V AC
• Dải tần số: 45 – 70 Hz
• Cấu trúc mạch: Hoàn toàn điện tử (không sử dụng cơ khí)
• Điện năng tiêu thụ AC: 7mA
• Kích thước: 102 (L) × 78 (W) × 32,5 (D) mm
• Trọng lượng: Đồng hồ 115g, dây dẫn kiểm tra 97g, tổng trọng lượng khoảng 212g
• Tiêu chuẩn an toàn: EN 61010-1 CAT III 600V; EN 61010-1 CAT IV 600V; EN 61326-1

Cách sử dụng 863 PR

1. Xác định vị trí và tắt nguồn cung cấp của cầu dao chính.
2. Kết nối các kẹp cá sấu của đồng hồ đo với các điểm tiếp xúc bằng đồng hoặc kim loại trên dây dẫn cần kiểm tra.
3. Bật nguồn cung cấp cầu dao chính.
4. Quan sát đồng hồ để xác định hướng quay của pha.
5. Tắt nguồn cung cấp cầu dao chính và tháo các kẹp cá sấu ra khỏi mạch.
