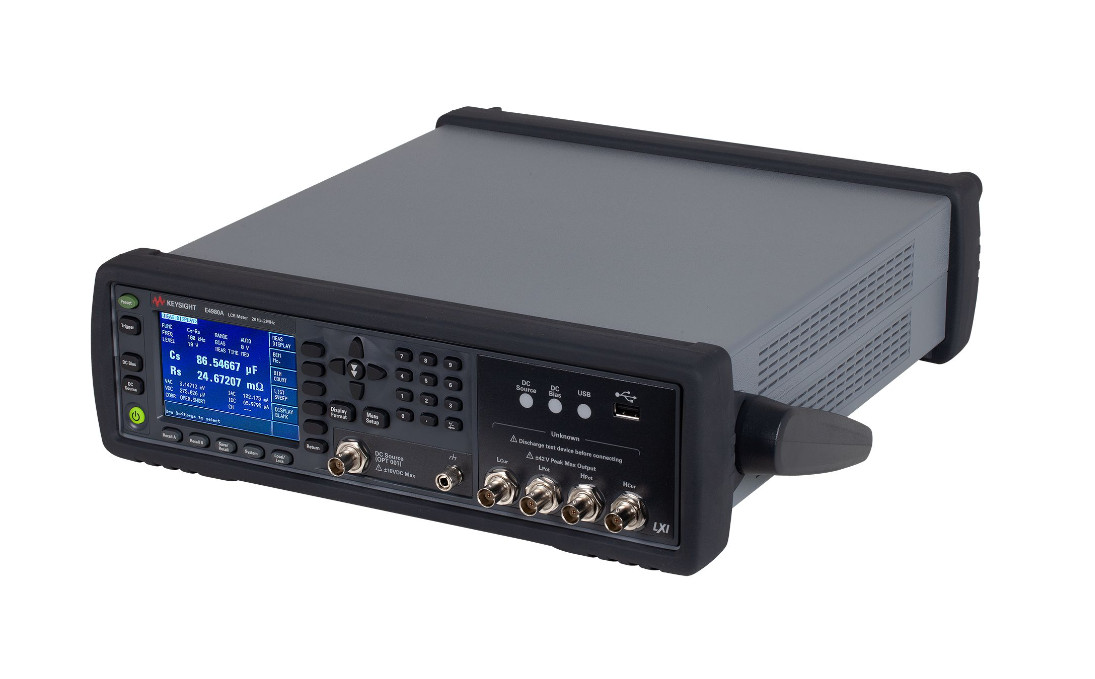

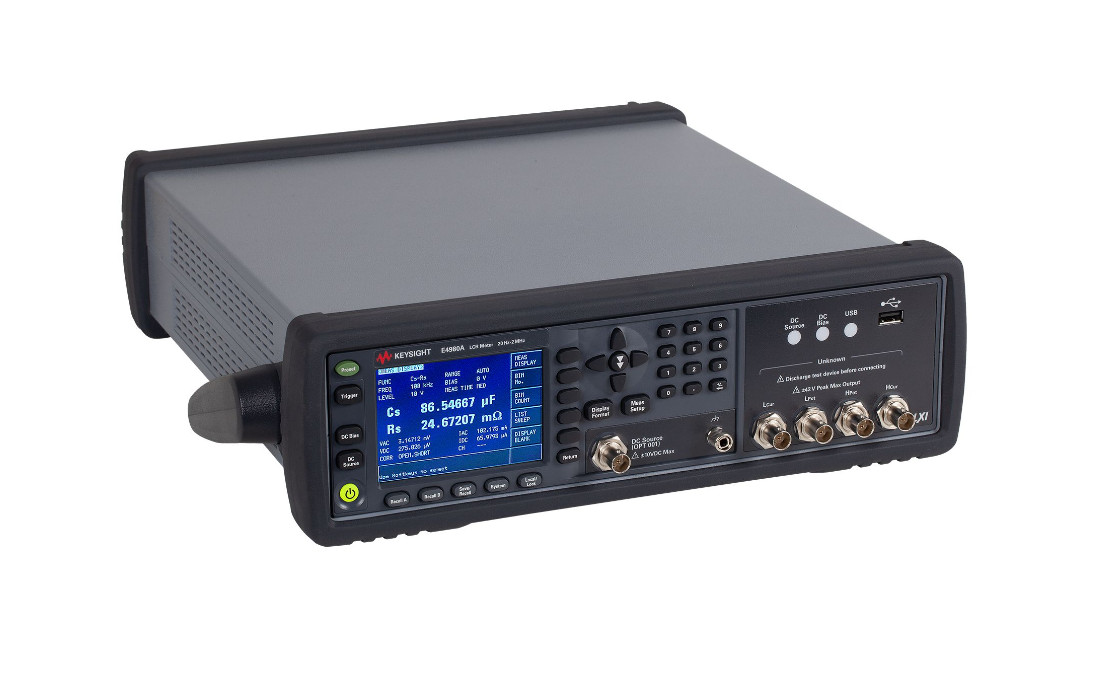

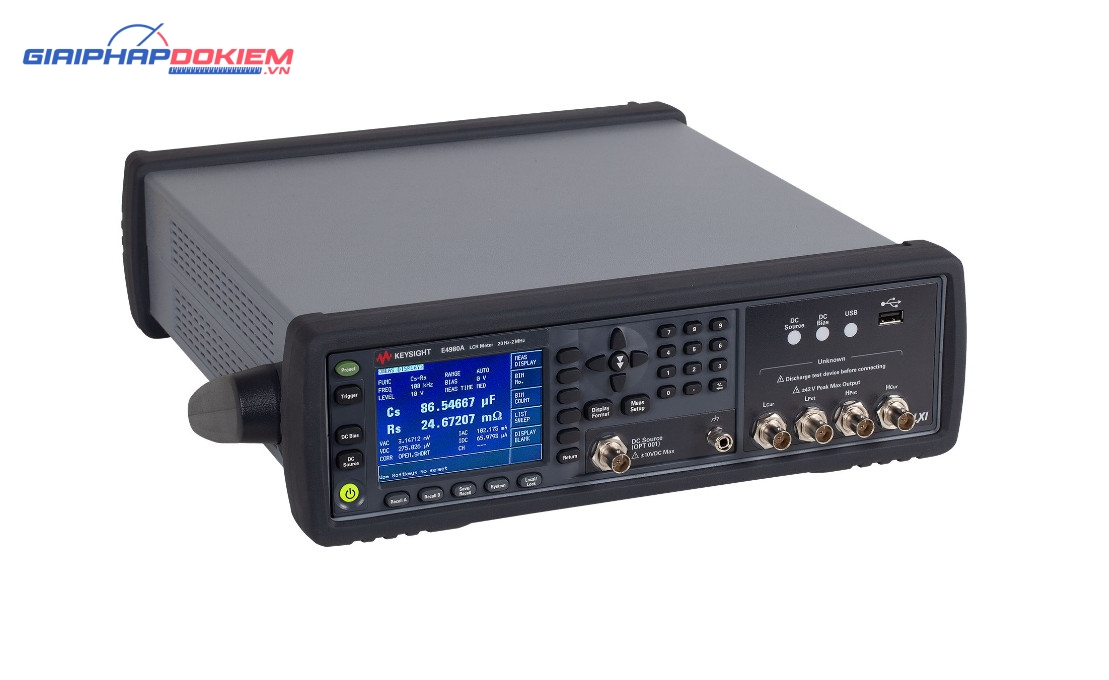

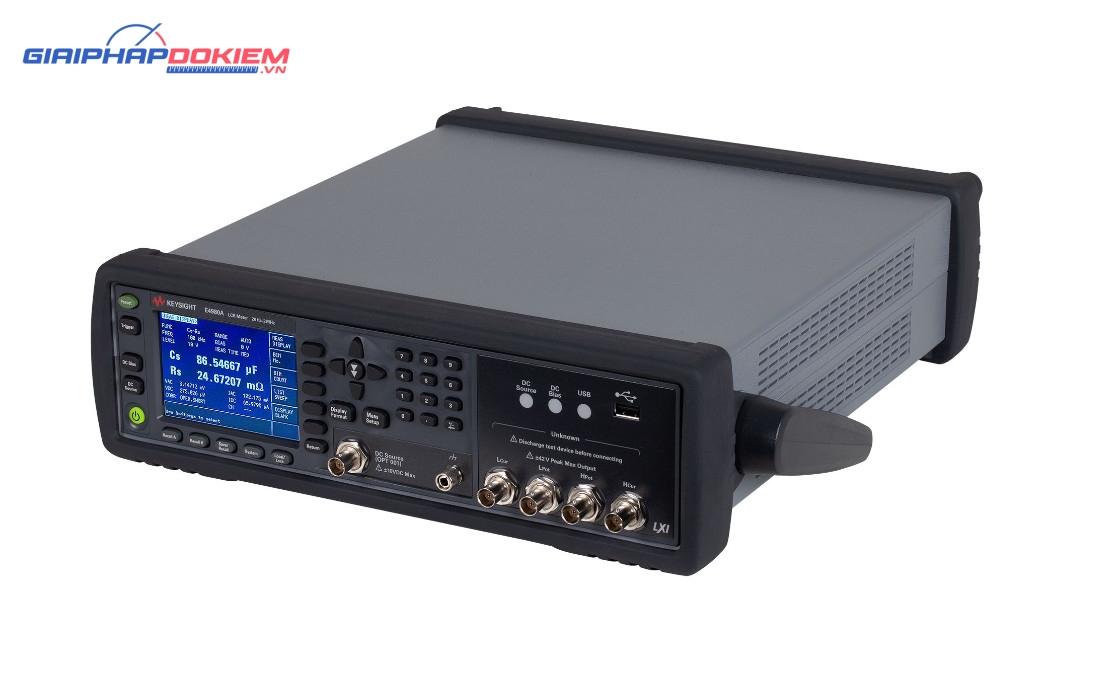

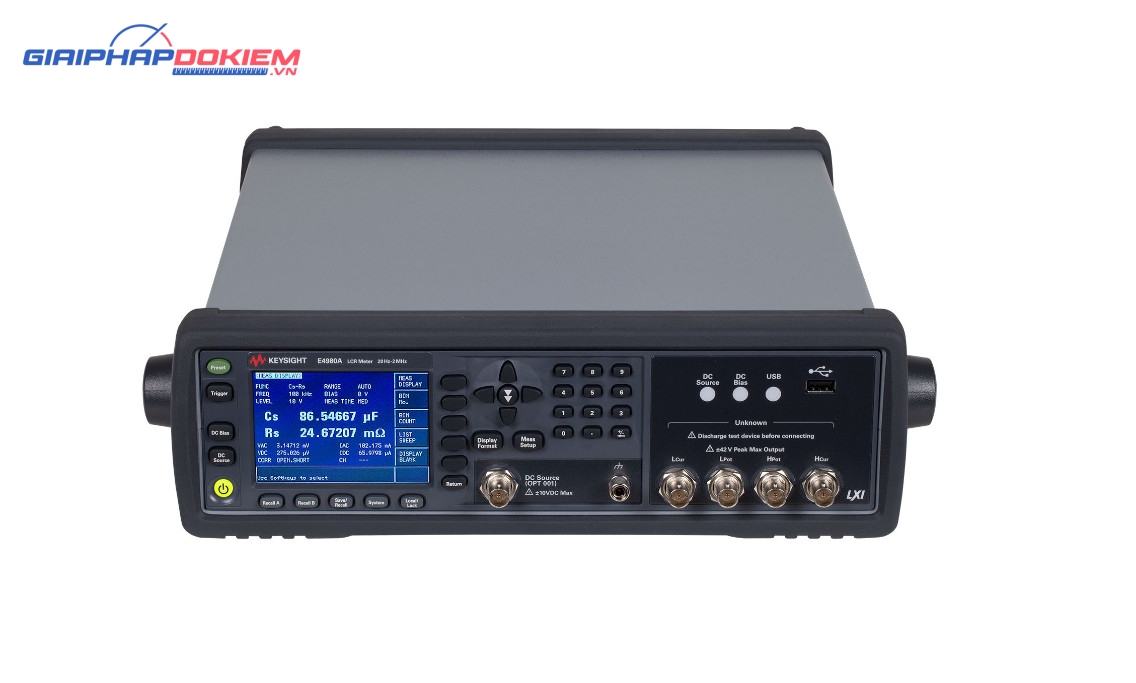

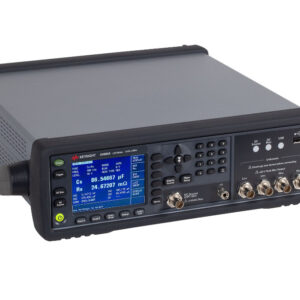

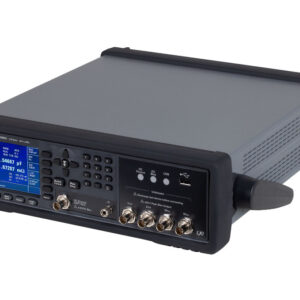

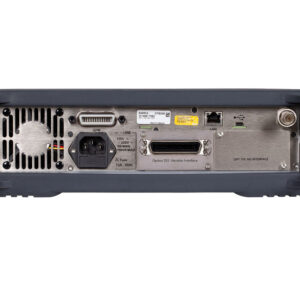

Giới thiệu Thiết bị đo LCR KEYSIGHT E4980A

Máy đo LCR chính xác E4980A cung cấp sự kết hợp tốt nhất giữa độ chính xác, tốc độ và tính linh hoạt cho nhiều phép đo thành phần.

Điểm nổi bật Thiết bị đo LCR KEYSIGHT E4980A

– Tính thường xuyên
20 Hz đến 2 MHz, với độ phân giải 4 chữ số ở mọi phạm vi; xem Máy đo LCR chính xác E4980AL để biết giá thấp hơn với tần số 300 k/500 k/1 MHz
– Độ chính xác cơ bản
Độ chính xác cơ bản 0,05% với khả năng lặp lại phép đo vượt trội ở trở kháng thấp và cao
– DC thiên vị
Tăng cường độ lệch DC (Tùy chọn 001)
Các phép đo Rdc (Tùy chọn 200)
– Nhiều tính năng hơn
Tín hiệu kiểm tra 20 Vrms (Tùy chọn 001)
Đo tốc độ cao: 5,6 ms
Quét danh sách 201 điểm

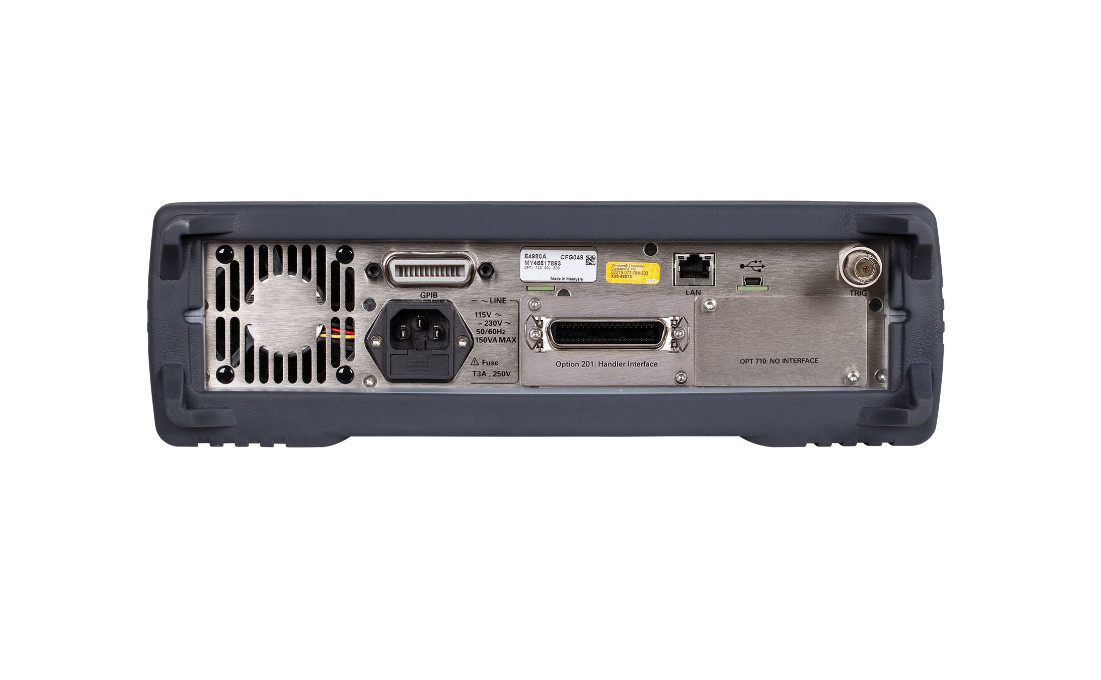

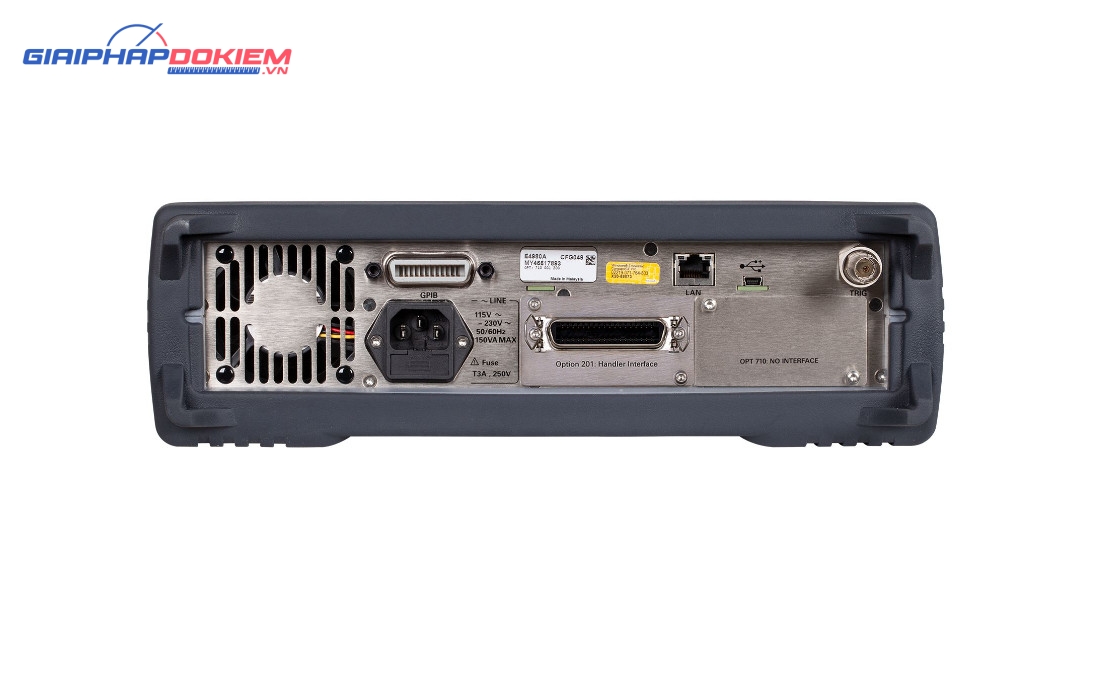

Kết nối PC đa năng (LAN, USB và GPIB)
– Máy đo LCR chính xác E4980A cung cấp sự kết hợp tốt nhất giữa độ chính xác, tốc độ và tính linh hoạt cho nhiều phép đo thành phần. Cung cấp tốc độ đo nhanh và hiệu suất vượt trội ở cả dải trở kháng thấp và cao, E4980A là công cụ tối ưu cho R&D nói chung và thử nghiệm sản xuất các thành phần và vật liệu. Kết nối LAN, USB và GPIB PC nâng cao năng suất thiết kế và kiểm tra của bạn. Đối với phép đo vật liệu, E4980A với bộ đo vật liệu N1500A-005/006 giúp đơn giản hóa quy trình đo từ thiết lập thiết bị cố định đến tạo báo cáo.

Thông số kỹ thuật Thiết bị đo LCR KEYSIGHT E4980A

Dải tần số:

20 Hz ~ 2 MHz

Thông số đo:

• Cp-D, Cp-Q, Cp-G, Cp-Rp

• Cs-D, Cs-Q, Cs-Rs

• Lp-D, Lp-Q, Lp-G, Lp-Rp, Lp-Rdc

• Ls-D, Ls-Q, Ls-Rs, Ls-Rdc

• R-X

• Z-θd, Z-θr

• G-B

• Y- θd, Y-θr

• Vdc-Idc

Mức tín hiệu đo

Dải đo: 0 Vrms – 2.0 Vrms

Độ phân giải: 100 µVrms (0 Vrms ≤ – ≤ 0.2 Vrms)

200 µVrms (0.2 Vrms < – ≤ 0.5 Vrms)

500 µVrms (0.5 Vrms < – ≤ 1 Vrms)

1 mVrms (1 Vrms < – ≤ 2 Vrms)
