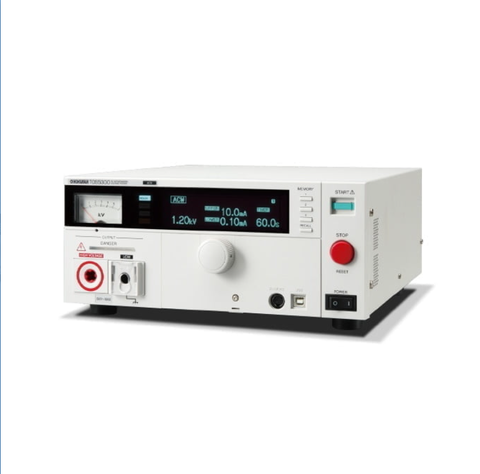

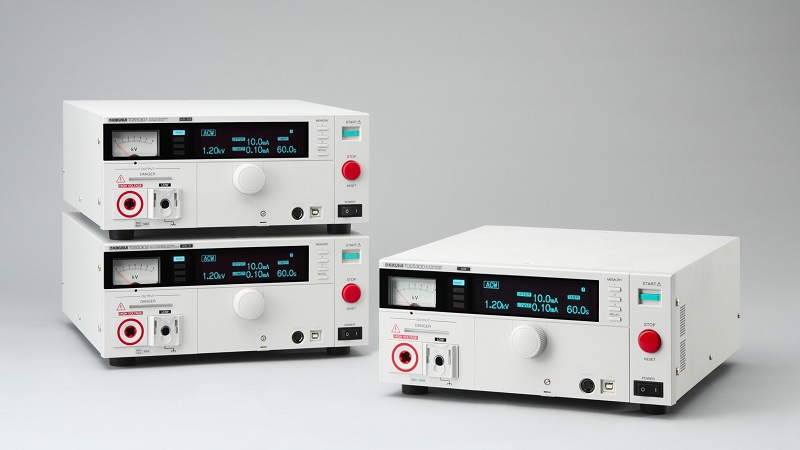

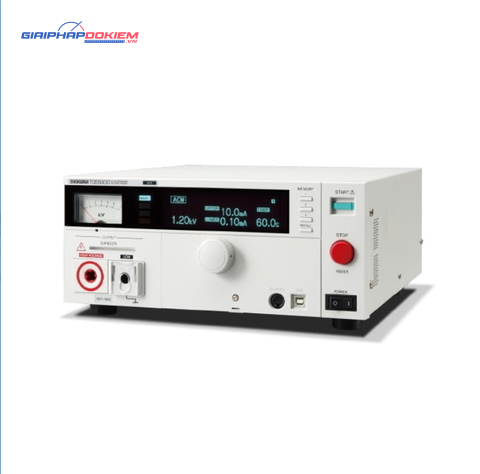

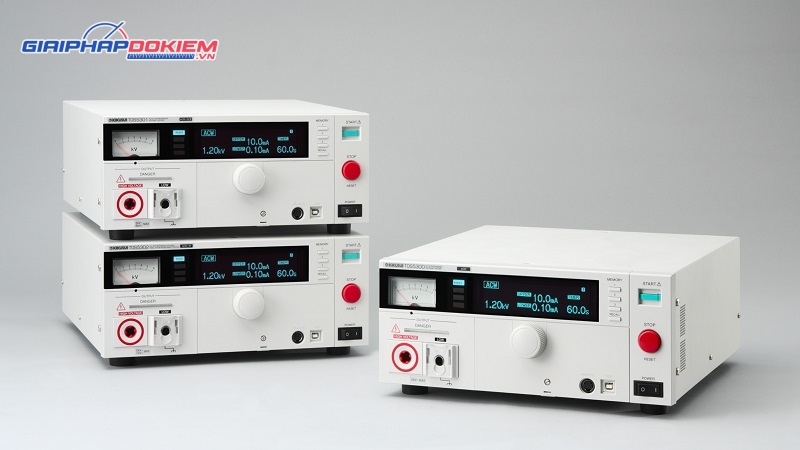

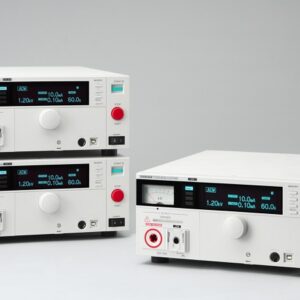

Thiết bị kiểm tra điện áp chịu đựng KIKUSUI TOS5300 (AC Hipot tester)

Giới thiệu Thiết bị kiểm tra điện áp chịu đựng KIKUSUI TOS5300 (AC Hipot tester)

Thiết bị kiểm tra điện áp chịu đựng KIKUSUI TOS5300 (AC Hipot tester) được sử dụng trong các thử nghiệm Hipot (điện áp chịu đựng) và thử nghiệm điện trở cách điện, hai trong bốn thử nghiệm được coi là cần thiết để đảm bảo an toàn cho các sản phẩm điện.

Ngoài ra, độ ổn định điện áp thử nghiệm được cải thiện khi sử dụng bộ khuếch đại chuyển mạch mới được phát triển gần đây. Vì điện áp đầu ra có thể được giữ không đổi ngay cả khi điện áp hoặc tần số của đường dây AC thay đổi, nên có thể thực hiện thử nghiệm nhất quán, ngay cả khi môi trường cung cấp điện trong vùng không ổn định.

Đặc điểm nổi bật của KIKUSUI TOS5300

– Kiểm tra khả năng chống cách điện cho 25V đến 1000V
– Giảm thời gian khéo léo
– Hỗ trợ điện áp đầu vào toàn thế giới
– Thiết kế nhẹ & nhỏ gọn
– Giám sát điện áp đầu ra và bảo vệ khi áp dụng quá áp bởi lỗi hoạt động
– Tính năng khóa liên động
– Hàm cài đặt giới hạn trên / giới hạn thấp hơn
– Hiệu chuẩn thông báo đến hạn và chức năng Cảnh báo
– Dễ dàng thiết lập các điều kiện kiểm tra với tính năng bộ nhớ bảng điều khiển!
– Đầu nối REMOTE & giao diện USB

Tính năng của TOS5300

• Giảm thời gian kiểm tra
• Ổn định cao
• Chức năng điều khiển thời gian tăng / giảm của điện áp được áp dụng
• Theo đuổi khả năng sử dụng và an toàn
• Phần mềm tiện ích: Thu thập dữ liệu cho TOS5300 (Phần mềm miễn phí)
• Hỗ trợ điện áp đầu vào trên toàn thế giới
• Thiết kế nhẹ và nhỏ gọn

Ứng dụng của KIKUSUI TOS5300

Thiết bị này có thể được sử dụng trong Hipot (điện áp chịu đựng) & thử nghiệm điện trở cách điện của thiết bị điện tử và bộ phận điện tử, dựa trên các yêu cầu của IEC , EN, UL, VDE, JIS, và các tiêu chuẩn an toàn quốc tế khác và Luật An toàn Vật liệu và Thiết bị Điện.

Thông số kỹ thuật của KIKUSUI TOS5300

1. Kiểm tra điện áp chịu đựng

– Dòng AC:

Dải đầu ra: 0.05 kV ~ 5.00 kV

Dải cài đặt: 0.00 kV ~ 5.50 kV

Đầu ra định mức tối đa: 500 VA (5 kV/100 mA)

Điện áp định mức tối đa: 5 kV

Dòng điện định mức tối đa: 100 mA (Khi điện áp đầu ra là 0.5 kV trở lên)

Dạng sóng điện áp đầu ra: sine

2. Kiểm tra điện trở cách điện

Điện áp đầu ra: 25 V, 50 V, 100 V, 125 V, 250 V, 500 V, 1000 VDC (negative)

Tải định mức tối đa: 1 W (-1000 V DC / 1 mA)

Dòng định mức tối đa: 1 mA

3. Thông số chung

Nguồn

Dải điện áp danh định(Dải điện áp cho phép): 100 VAC ~ 240 VAC (90 VAC ~ 250 VAC)

Công suất tiêu thụ:

Khi không kết nối tải (READY) 100 VA trở xuống

Khi nối tải định mức 800 VA max.

Tần số: 47 Hz ~ 63 Hz

Trọng lượng: xấp xỉ 14 kg (30.9 lb.)

Phụ kiện:

Dây nguồn : 1pc.

High test lead (TL31-TOS) : 1 bộ (1 dây đỏ và 1 dây đen, mỗi dây kèm một kẹp cá sấu); 1.5 m

Ổ cắm D-sub 25 chân : 1 bộ; loại dây chuyền

Nhãn cảnh báo cao áp : 1pc.

Hướng dẫn sử dụng : 1pc. / CD-R : 1pc.
