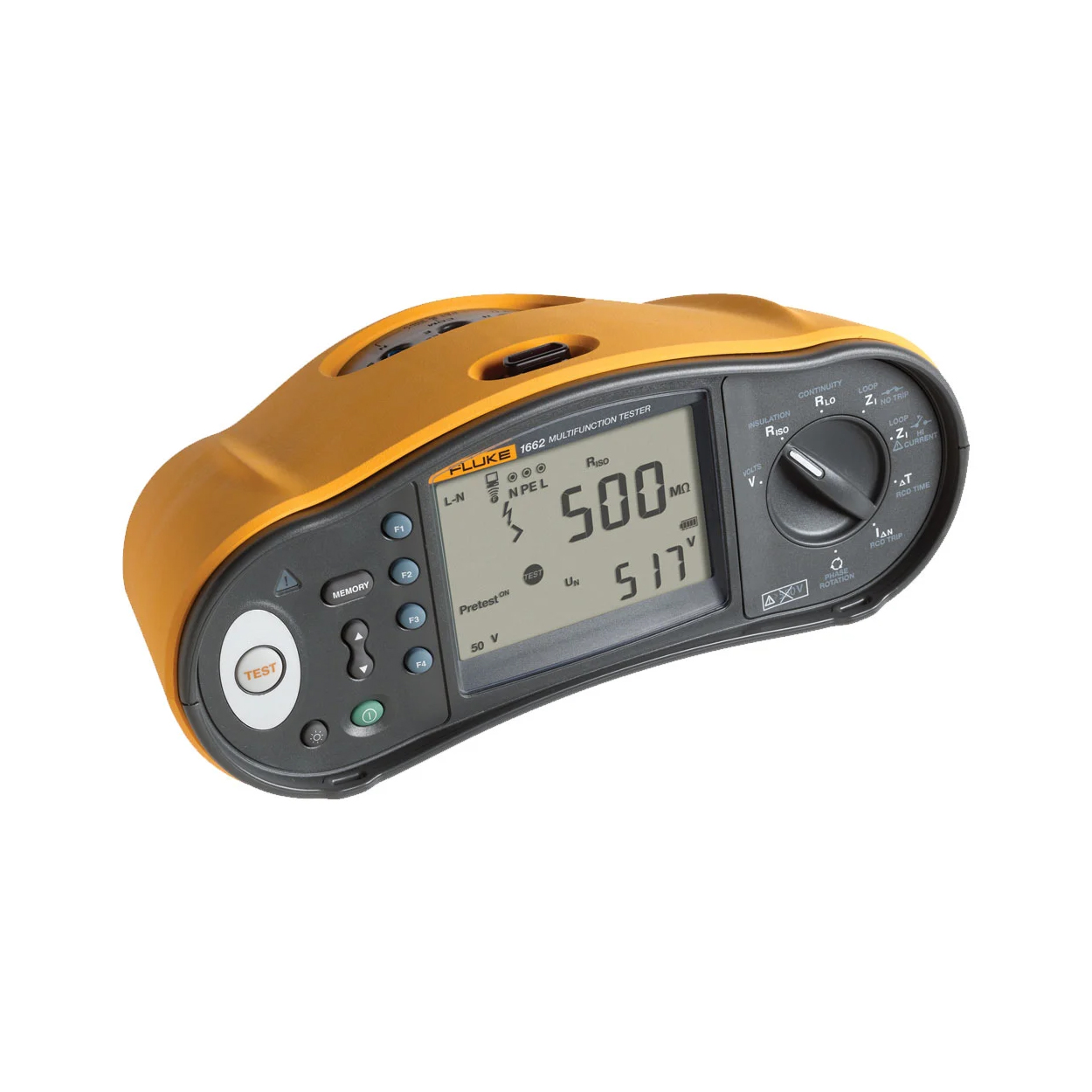

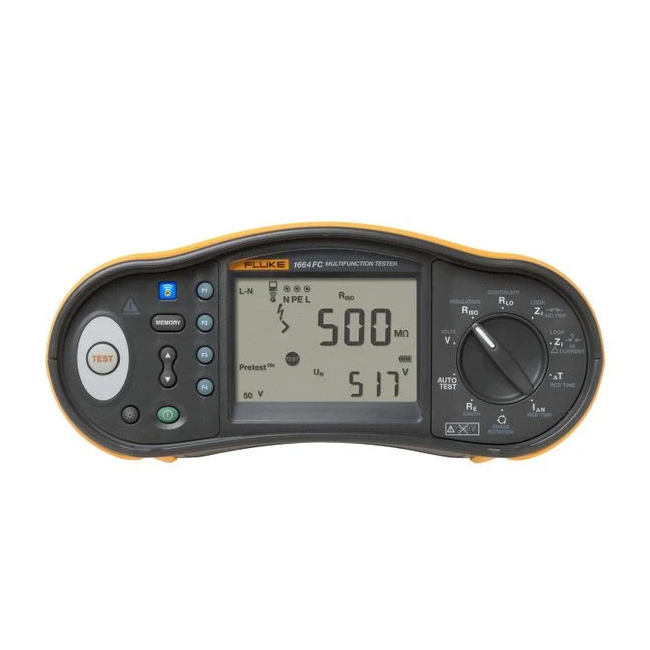

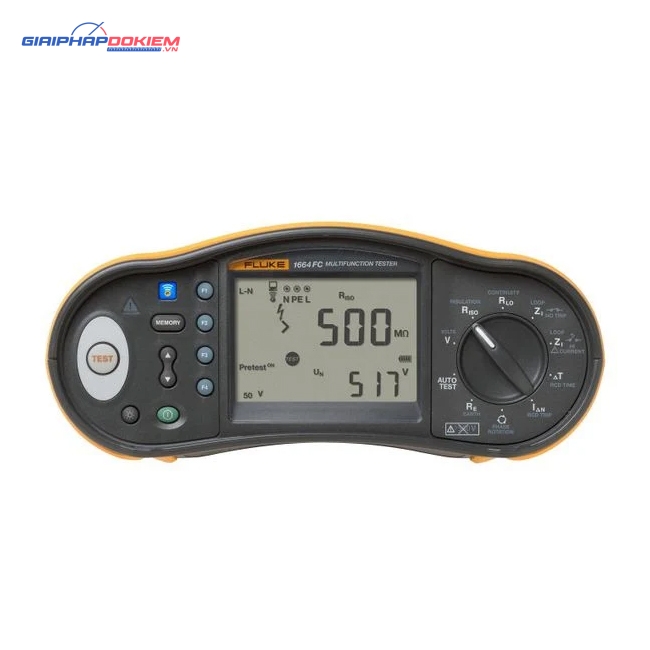

Thiết bị kiểm tra lắp đặt đa chức năng FLUKE FLK-1662 SCH

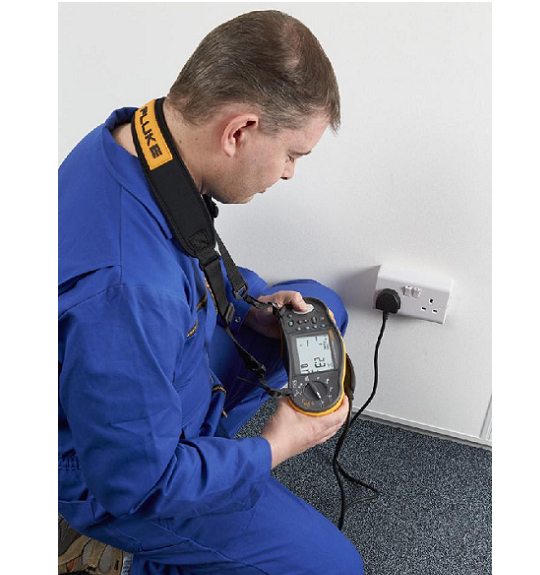

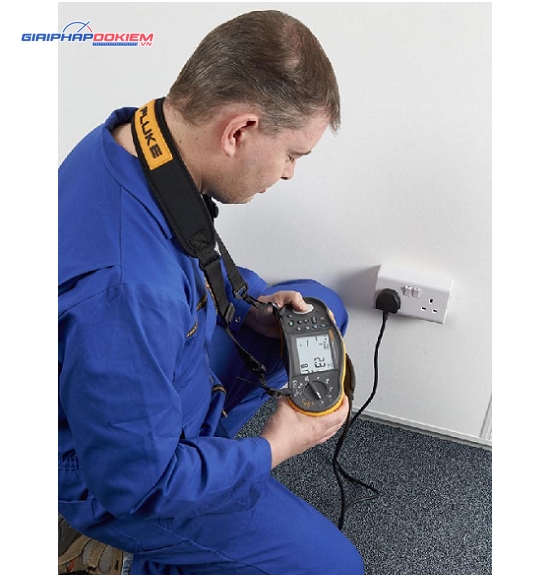

Thiết bị kiểm tra lắp đặt đa chức năng FLUKE FLK-1662 SCH giúp kiểm tra tính ổn định của hệ thống, thực hiện nhanh chóng các kiểm tra điện cho việc kiểm tra lắp đặt liên tục không sai sót.

Các chức năng đo FLUKE FLK-1662 SCH:

• Đo điện áp và tần số
• Thiết bị kiểm tra phân cực dây dẫn, phát hiện các dây N bị gãy
• Điện trở cách điện
• Đo thông mạch và trở kháng
• Đo các cuộn môtơ bằng kiểm tra tính liên tục
• Điện trở của mạch vòng và đường dây
• Dòng điện chạm đất dự kiến (PEFC/IK)
• Dòng điện đoản mạch dự kiến (PSC/IK)

• Thời gian chuyển RCD
• Mức ngắt RCD (kiểm tra độ biến đổi)
• Đo thời gian và dòng diện ngắt cho RCD loại A & AC trong một kiểm tra
• Dòng điện biến thiên RCD
• Trình tự kiểm tra RCD tự động
• Chỉ báo trình tự pha
• Một số đặc điểm khác
• Tự động khởi động có thể chuyển Bật/Tắt cho RCD & Kiểm tra mạch vòng
• Tự kiểm tra
• Màn hình có đèn nền
• Ngày và giờ (khi sử dụng cùng phần mềm FlukeView tùy chọn)

Thông số kỹ thuật FLUKE FLK-1662 SCH

Đo điện áp AC
Phạm vi	500 V
Độ phân giải	0,1 V
Độ chính xác 45 Hz – 66 Hz	0,8% + 3
Trở kháng đầu vào	360 kΩ
Bảo vệ quá tải	660 V rms
Kiểm tra thông mạch (RLO)
Phạm vi (tự động)	20 Ω / 200 Ω / 2000 Ω
Độ phân giải	0,01 Ω / 0,1 Ω / 1 Ω
Điện áp mạch hở	>4 V
Đo điện trở cách điện (RISO)
Tính chính xác của điện áp thử (ở dòng điện thử định mức)	+10%, -0%
Điện áp thử	100 V 250 V 500 V 1000 V
Phạm vi điện trở cách điện	20 MΩ / 50 MΩ 20 MΩ / 100 MΩ 20 MΩ / 200 MΩ 20 MΩ / 200 MΩ / 500 MΩ 20 MΩ / 200 MΩ / 1000 MΩ
Độ phân giải	0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ 0,01 MΩ / 0,1 MΩ / 1 MΩ
Dòng điện thử	1 mA @ 50 kΩ 1 mA @ 100 kΩ 1 mA @ 250 kΩ 1 mA @ 500 kΩ 1 mA @ 1 MΩ
Trở kháng đường dây và mạch vòng (ZI)
Phạm vi	10 Ω / 0.001 Ω / Chế độ mΩ dòng điện cao
Độ phân giải	0,01 Ω / 0,1 Ω / 1 Ω
Dòng điện chạm đất dự kiến, kiểm tra PSC
Phạm vi	1000 A / 10 kA (50 kA)
Độ phân giải	1 A / 0,1 kA
Tính toán	Dòng điện chạm đất dự kiến (PEFC) hoặc Dòng điện đoản mạch dự kiến (PSC) được xác định bằng cách lần lượt chia điện áp lưới điện được đo cho trở kháng mạch vòng (L-PE) hoặc trở kháng đường dây (L-N) được đo.
kiểm tra RCD, loại RCD được kiểm tra
Loại RCD	A =”4″, AC¹, G², S³
Chú ý	¹Phản ứng với AC ²Chung, không trì hoãn ³Thời gian trì hoãn =”4″Phản ứng với tín hiệu có xung =”5″Phản ứng với tín hiệu DC êm
Kiểm tra tốc độ ngắt (ΔT)
Cài đặt hiện tại¹	10-30-100-300-500-1000 mA – VAR 10-30-100 mA
Hệ số nhân	x ½, x 1 x 5
Phạm vi đo	RCD Loại G	310 ms 50 ms
	RCD Loại S	510 ms 160 ms
Chú ý	¹Chỉ loại AC 1000 mA loại A tối đa 700 mA trong chế độ VAR Chế độ VAR không khả dụng cho loại B.
Kiểm tra Độ biến đổi/Đo dòng điện ngắt RCD/FI (IΔN)
Phạm vi dòng điện	30% đến 110% dòng điện định mức RCD¹
Kích thước bước	10% của IΔN²
Thời gian dừng	Loại G	300 ms/bước
	Loại S	500 ms/bước
Độ chính xác khi đo	± 5%
Phạm vi dòng điện ngắt được quy định (EN 61008-1)	50% đến 100% cho Loại AC 35% đến 140% cho Loại A (>10 mA) 35% đến 200% cho Loại A (≤10 mA) 50% đến 200% cho Loại B ²5% cho Loại B
Chú ý	¹30% đến 150% cho Loại A IΔN > 10 mA 30% đến 210% cho Loại A IΔN = 10 mA 20% đến 210% cho Loại B
Chỉ báo trình tự pha
Biểu tượng	Chỉ báo trình tự pha đang bật.
Thông số kỹ thuật chung
Kích thước (D x R x C)	10 x 25 x 12,5 cm
Trọng lượng (tính cả pin)	1,3 Kg
Kích cỡ, số lượng pin	Loại AA, 6 ea.
Chuẩn niêm kín	IP-40
An toàn	Tuân thủ tiêu chuẩn EN/IEC 61010-1 và EN/IEC 61010-2-034
Quá áp	CAT III / 500V; CAT IV 300V
Hiệu suất	EN61557-1 đến EN61557-7 và EN61557-10
