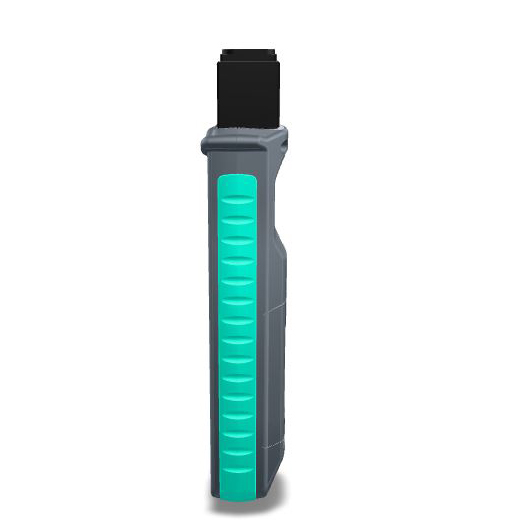

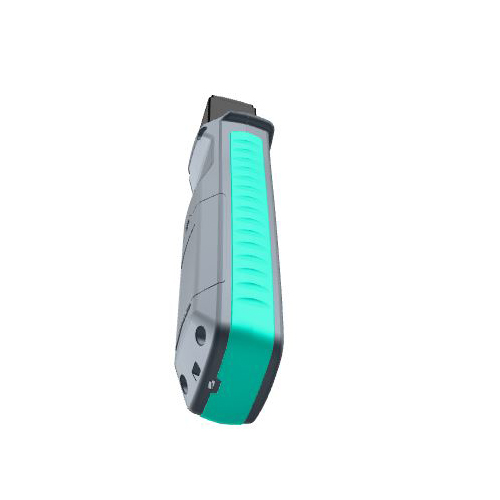

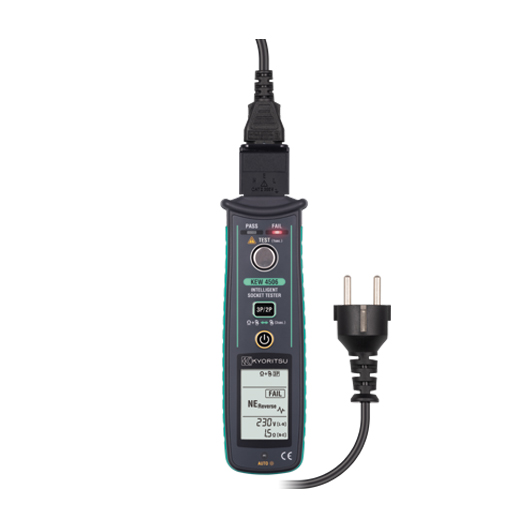

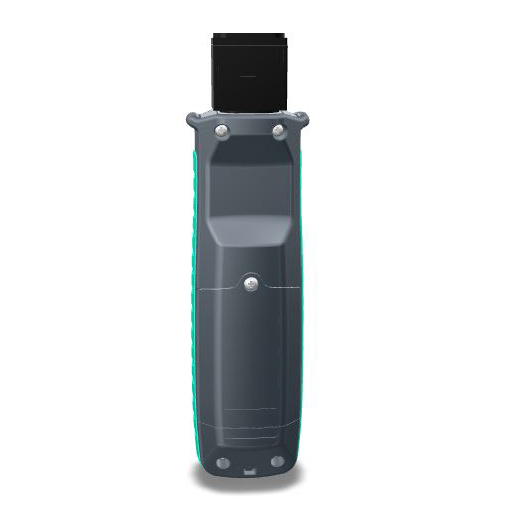

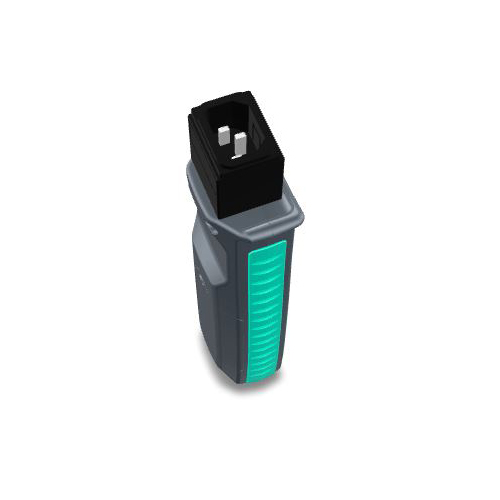

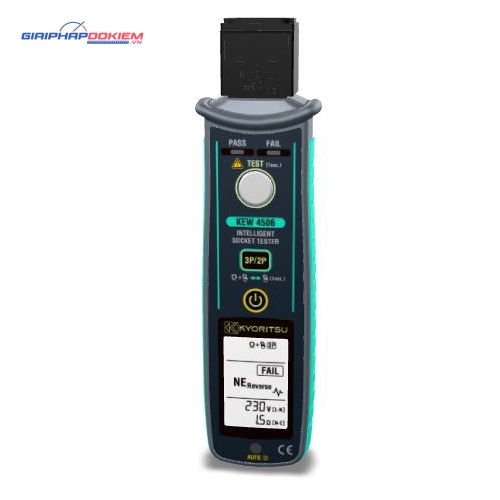

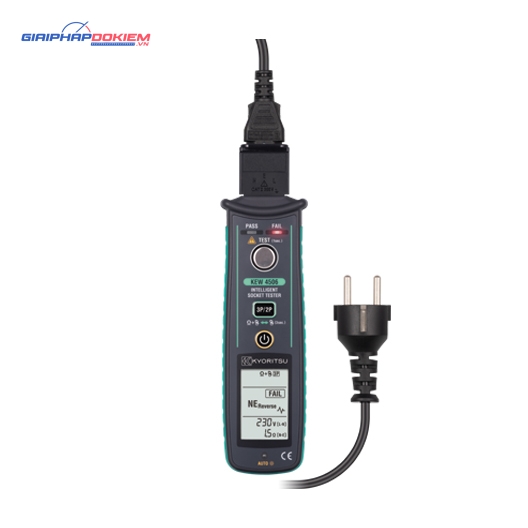

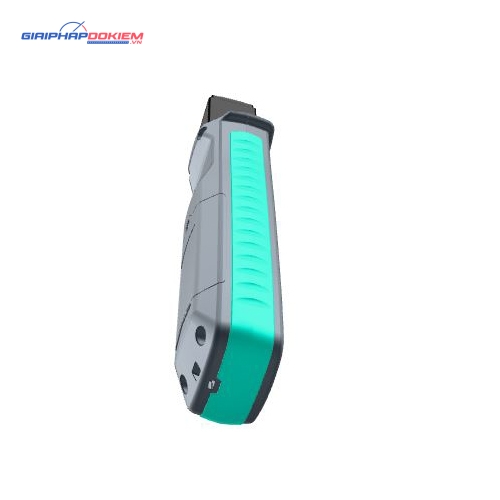

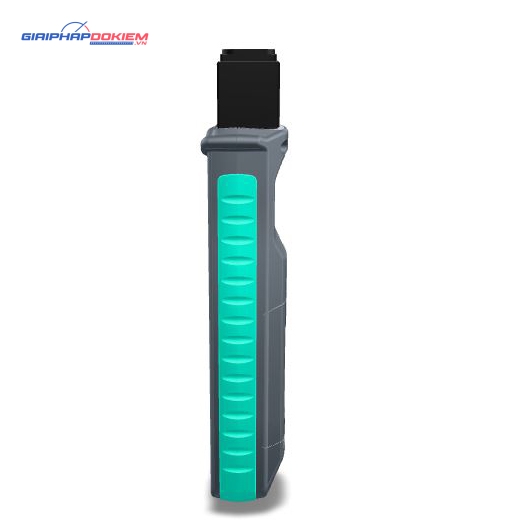

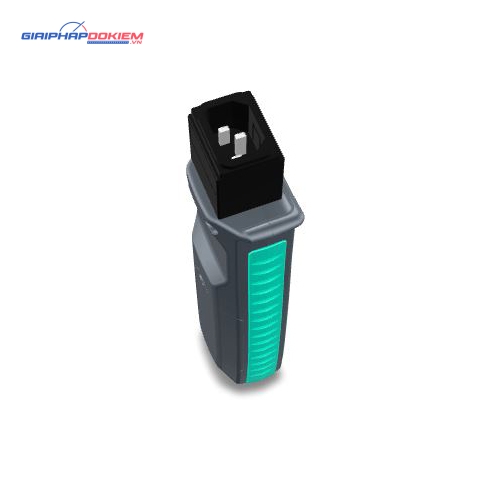

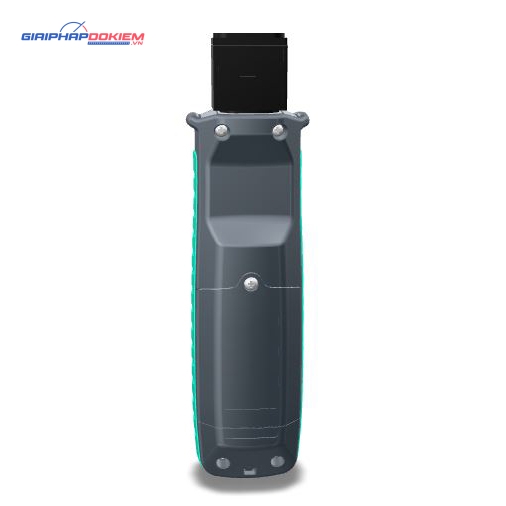

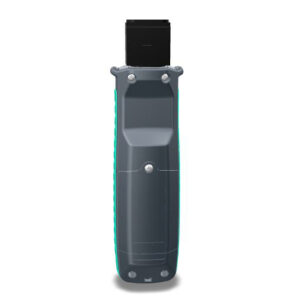

Thiết bị kiểm tra ổ cắm KYORITSU 4506
Giá (chưa VAT): 12,350,000₫
Giá (gồm VAT 8%): 13,338,000₫
Messenger
Zalo
Thông tin sản phẩm
Tổng quan về sản phẩm KYORITSU 4506
Tại sao kết nối ngược giữa dây trung tính và đất lại là vấn đề?
Nếu ổ cắm điện được sử dụng mà không nhận ra lỗi kết nối ngược NE, RCD phía đầu nguồn sẽ ngắt gây mất điện.
Tuy nhiên, nếu mạch điện không được bảo vệ bởi RCD, dòng điện tải lớn sẽ chạy trong dây dẫn nối đất, gây ra điện giật và nguy cơ hỏa hoạn.
Đánh giá bằng đồng hồ vạn năng
Nguyên lý đo lường
Đối với hệ thống TT
Nếu hệ thống Đất là TT và mạch được bảo vệ bằng RCD có dòng điện định mức là 30mA trở lên thì
chỉ cần KEW 4506 là có thể phát hiện được NE Reverse.
Trong trường hợp này, để kiểm tra xem dây NE có chính xác hay không, KEW 4506 đo điện trở giữa LN và điện trở giữa LE tương ứng.
Thông thường trong hệ thống TT, điện trở LN chủ yếu chỉ do điện trở của dây dẫn.
Mặt khác, điện trở LE cũng bao gồm điện trở đất của thiết bị tiêu thụ (RE1 và RE2), do đó điện trở LE cao hơn điện trở LN.
RL+RN < RL +(RE1+RE2)
KEW 4506 phát hiện NE Reverse bằng cách kiểm tra sự khác biệt giữa các giá trị điện trở này.
Do đó, nếu điện trở LE cực thấp, kết nối Reverse của NE có thể không được phát hiện.
Ngoài ra, RCD 10mA có thể ngắt do dòng điện thử nghiệm khoảng 10mA được sử dụng để đo điện trở.
Trong các trường hợp trên, chúng tôi khuyên bạn nên sử dụng KEW 8343 (nguồn tín hiệu) cùng với KEW 4506.
Điện trở LE cực thấp sẽ không ảnh hưởng đến RCD và bất kỳ RCD nào cũng sẽ không ngắt vì dòng điện thử nghiệm chạy giữa NE nhỏ hơn 1μA.
Đối với hệ thống TN
Có thể phát hiện đảo ngược NE bằng cách áp dụng điện áp thử nghiệm từ KEW 8343 vào dây trung tính và kiểm tra hướng của tín hiệu.
*KEW 4506 và KEW 8343 không thể sử dụng trên hệ thống TN-C hoặc IT.
*Nguồn tín hiệu KEW 8343 được bán riêng.

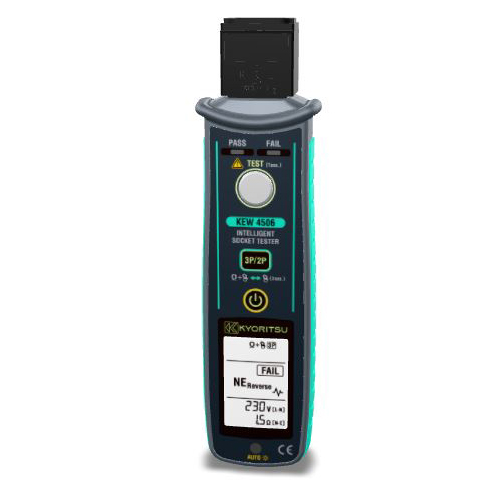

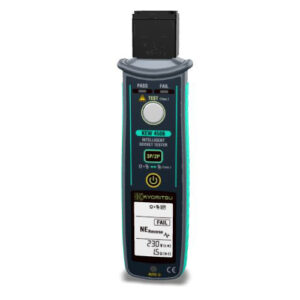

Tất cả kết quả kiểm tra và ĐẠT/KHÔNG ĐẠT đều được hiển thị rõ ràng trên màn hình
 |  |
| Đo dễ dàng bằng cách cắm vào ổ điện và nhấn nút kiểm tra. | Đèn nền LCD tự động bật khi ở nơi tối. *Có thể tắt đèn nền |
Nơi sử dụng và hạn chế
KEW 4506 có thể kiểm tra kết nối dây điện, bao gồm cả đầu NE Reverse của ổ cắm điện một pha.
Thiết bị này có thể kiểm tra ổ cắm điện một pha được nối với hệ thống cung cấp điện ba pha 4 dây, một pha 3 dây, một pha 2 dây.
*KEW 4506 không thể được sử dụng để kiểm tra ổ cắm điện ba pha và kiểm tra RCD.
Để sử dụng trong mạch hệ thống TN thông thường, chỉ có thể xác định NE Reverse tại các ổ cắm được kết nối ở hạ lưu của dây dẫn N, nơi KEW 8343 được kẹp. Để kiểm tra ổ cắm mạch vòng, KEW 8343 phải được kết nối với thượng lưu của dây dẫn N, nơi cung cấp điện cho mạch vòng.
 |  |
|
Đặc điểm kỹ thuật
| Kiểm tra ổ cắm *1 | ||||
|---|---|---|---|---|
| Phạm vi đo lường điện áp nguồn điện | 80 đến 290V rms (50/60Hz) *Máy kiểm tra sẽ đưa ra cảnh báo điện áp nếu phát hiện điện áp 253V hoặc cao hơn nhưng có thể thực hiện kiểm tra ổ cắm. | |||
| Loại ổ cắm | 3 Không có | 2 Không có | ||
| Phán quyết | VƯỢT QUA | VƯỢT QUA | VƯỢT QUA | |
| THẤT BẠI | LN đảo ngược | LN Đảo ngược< | ||
| NGƯỢC LẠI | Điện áp bất thường | |||
| Đông Bắc đảo ngược | – | |||
| E Không kết nối | – | |||
| N Không kết nối | – | |||
| Đông Bắc không thể phán xét | – | |||
| Điện áp bất thường | – | |||
| AC V (LN) | ||||
| Phạm vi | 80 đến 290V rms (50/60Hz) | |||
| Sự chính xác | ±2%rdg±4dgt | |||
| Điện trở vòng lặp (NE) | ||||
| Phạm vi (Tự động điều chỉnh phạm vi) | 200Ω: 0,0 đến 199,9Ω 2000Ω: 200 đến 1999Ω | |||
| Kiểm tra dòng điện | 200Ω: 5mA (5,3 Hz) 2000Ω: 1mA (5,3 Hz) | |||
| Sự chính xác | ±3%rdg±5dgt | |||
| Tiêu chuẩn áp dụng | IEC 61010-1, IEC 61010-2-030 CAT Ⅱ 300V Mức độ ô nhiễm 2, IEC 60529 (IP40) | |||
| Phạm vi nhiệt độ và độ ẩm hoạt động | -10 đến 50°C, độ ẩm tương đối 85% hoặc thấp hơn (không ngưng tụ) | |||
| Phạm vi nhiệt độ và độ ẩm lưu trữ | -20 đến 60°C, độ ẩm tương đối 85% hoặc thấp hơn (không ngưng tụ) | |||
| Nguồn điệnbr | LR6 (AA)(1.5V) × 2 | |||
| Kích thước | 212(D) × 56(R) × 39(S) mm | |||
| Cân nặng | Xấp xỉ 250g (bao gồm cả pin) | |||
| Phụ kiện | KAMP10 hoặc 7284 (Dây dẫn thử nghiệm có đầu nối IEC) *3 9161 (Hộp đựng) LR6 (AA) × 2, Sách hướng dẫn sử dụng | |||
| Phụ kiện tùy chọn | 8343 (Nguồn tín hiệu cho Máy kiểm tra ổ cắm thông minh) | |||
