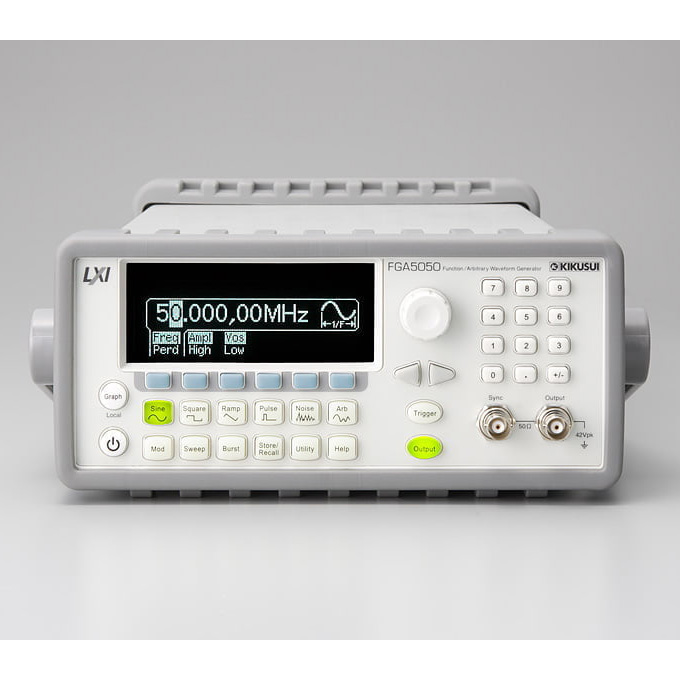

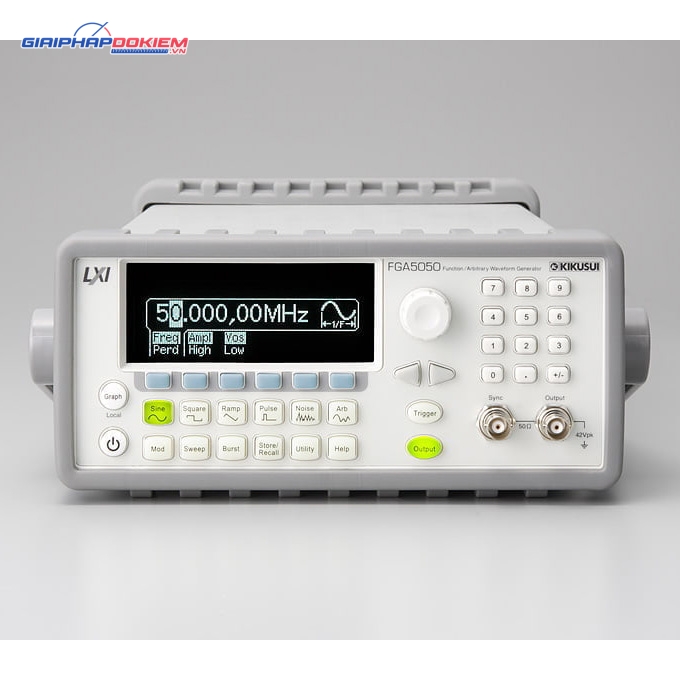

Thiết bị phát sóng KIKUSUI FGA5050

Giới thiệu sản phẩm Thiết bị phát sóng KIKUSUI FGA5050

Thiết bị phát sóng KIKUSUI FGA5050 là một bộ tạo chức năng được trang bị chức năng dạng sóng tùy ý. Ngoài dạng sóng Sine, dạng sóng Vuông, dạng sóng Ramp của các chức năng tạo dạng sóng tùy chỉnh đó, FGA5050 cung cấp khả năng nhận ra dạng sóng chính xác cao với độ phân giải 1 μHz và tần số băng rộng 50MHz.

KIKUSUI FGA5050 có thể được sử dụng trong các ứng dụng rộng rãi như “Kiểm tra biến thiên điện áp cho các bộ phận điện tử ô tô”, “Nguồn tín hiệu sai ECU”, “Kiểm tra sạc-xả cho pin sạc lại được”, “Kiểm tra siêu áp đặt Ripple” và nó có thể được sử dụng làm tín hiệu kích hoạt cho các loại hệ thống thử nghiệm khác nhau.

Đặc điểm nổi bật của KIKUSUI FGA5050

• Giao diện LXI giúp hệ thống kiểm tra dễ dàng hơn
• FGA5050 là một bộ tạo hàm được trang bị chức năng dạng sóng tùy ý.
• Ngoài dạng sóng hình sin, dạng sóng vuông, dạng sóng Ramp của các chức năng tạo dạng sóng tùy chỉnh đó, FGA5050 còn cung cấp khả năng nhận dạng dạng sóng có độ chính xác cao với độ phân giải 1 μHz và tần số băng rộng 50 MHz.
• FGA5050 có thể được sử dụng trong nhiều ứng dụng như “Thử nghiệm biến đổi điện áp cho linh kiện điện tử ô tô”, “Nguồn tín hiệu sai ECU”, “Thử nghiệm sạc-xả cho pin sạc”, “Thử nghiệm siêu áp gợn sóng” và nó có thể được sử dụng làm tín hiệu kích hoạt cho các loại hệ thống kiểm tra khác nhau.
• Hơn nữa, ba loại giao diện, LAN / USB / GPIB * được trang bị FGA5050 làm tính năng tiêu chuẩn, nó áp dụng cho kiểm tra tự động cùng với vận hành thủ công.

Ứng dụng của KIKUSUI FGA5050

FGA5050 có thể được sử dụng trong nhiều ứng dụng như “Thử nghiệm biến đổi điện áp cho linh kiện điện tử ô tô”, “Nguồn tín hiệu sai ECU”, “Thử nghiệm sạc-xả cho pin sạc”, “Thử nghiệm siêu áp gợn sóng” và nó có thể được sử dụng làm tín hiệu kích hoạt cho các loại hệ thống kiểm tra khác nhau

Thông số kỹ thuật của KIKUSUI FGA5050

Dải tần rộng

– Dạng sóng sin: 1μHz đến 50MHz

– Dạng sóng vuông: 1μHz đến 25MHz

Dạng sóng sin, Dạng sóng vuông, Dạng sóng dốc, Dạng sóng tam giác, Dạng sóng xung, Dạng sóng nhiễu, DC, Đầu ra dạng sóng tùy ý

Phần mềm: Ứng dụng Trình chỉnh sửa Dạng sóng “WAVEPATT” tiêu chuẩn

Các loại điều chế khác nhau: AM, FM, PM, FSK, PWM, Quét tần số, Burst, Đầu vào điều chế bên ngoài

16 bit / lên đến 50MHz mẫu ra

14 bit / 256k-point, 125MS / s

Xung nhịp 10MHz vào và ra

Đầu vào kích hoạt và đầu ra kích hoạt (tương thích TTL)

Giao diện: tiêu chuẩn LAN / USB

Phụ kiện:

– Dây điện

– Cáp Pattern generator

– Cáp USB

– CD-R

– Danh sách đóng gói, các biện pháp phòng ngừa an toàn

– Báo cáo RoHS của Trung Quốc
