Máy đo nguồn SMU Tonghui TH1992A 1μV/100fA

Máy đo nguồn SMU Tonghui TH1992A 1μV/100fA

Máy đo nguồn SMU Tonghui TH1992A là thiết bị có khả năng đồng thời đo và xuất điện áp – dòng điện. Thiết bị tích hợp các chức năng của nguồn dòng, nguồn điện áp, vôn kế và ampe kế, với khả năng chuyển đổi linh hoạt giữa các chức năng này.

Các sản phẩm thuộc series TH1991/TH1992 có thể xuất điện áp DC lên đến ±210V, dòng điện DC ±3A và dòng xung ±10.5A, với độ phân giải nguồn và đo lường tối thiểu 10fA/100nV, hỗ trợ lấy mẫu tốc độ cao và có khả năng tạo dạng sóng tùy chỉnh.

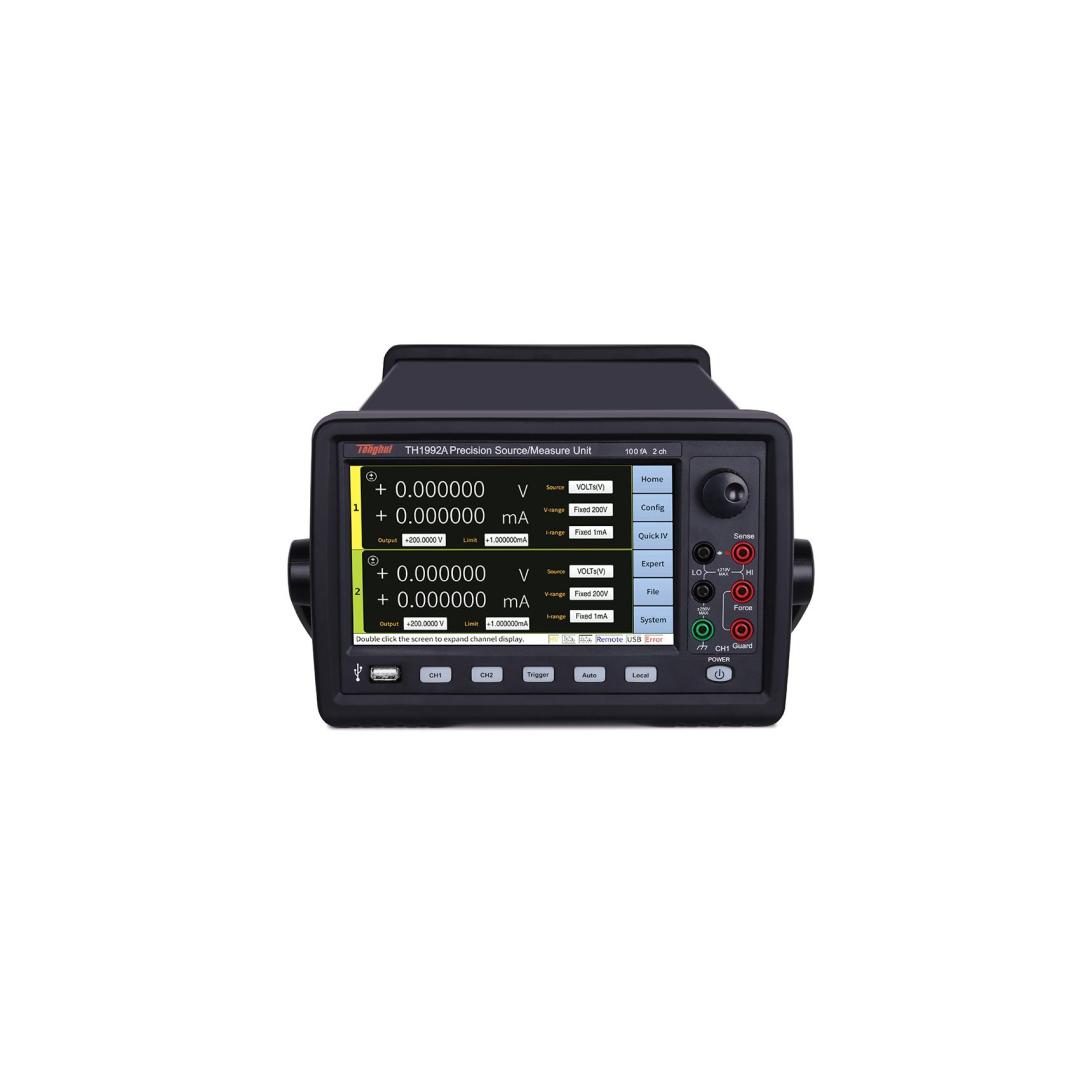

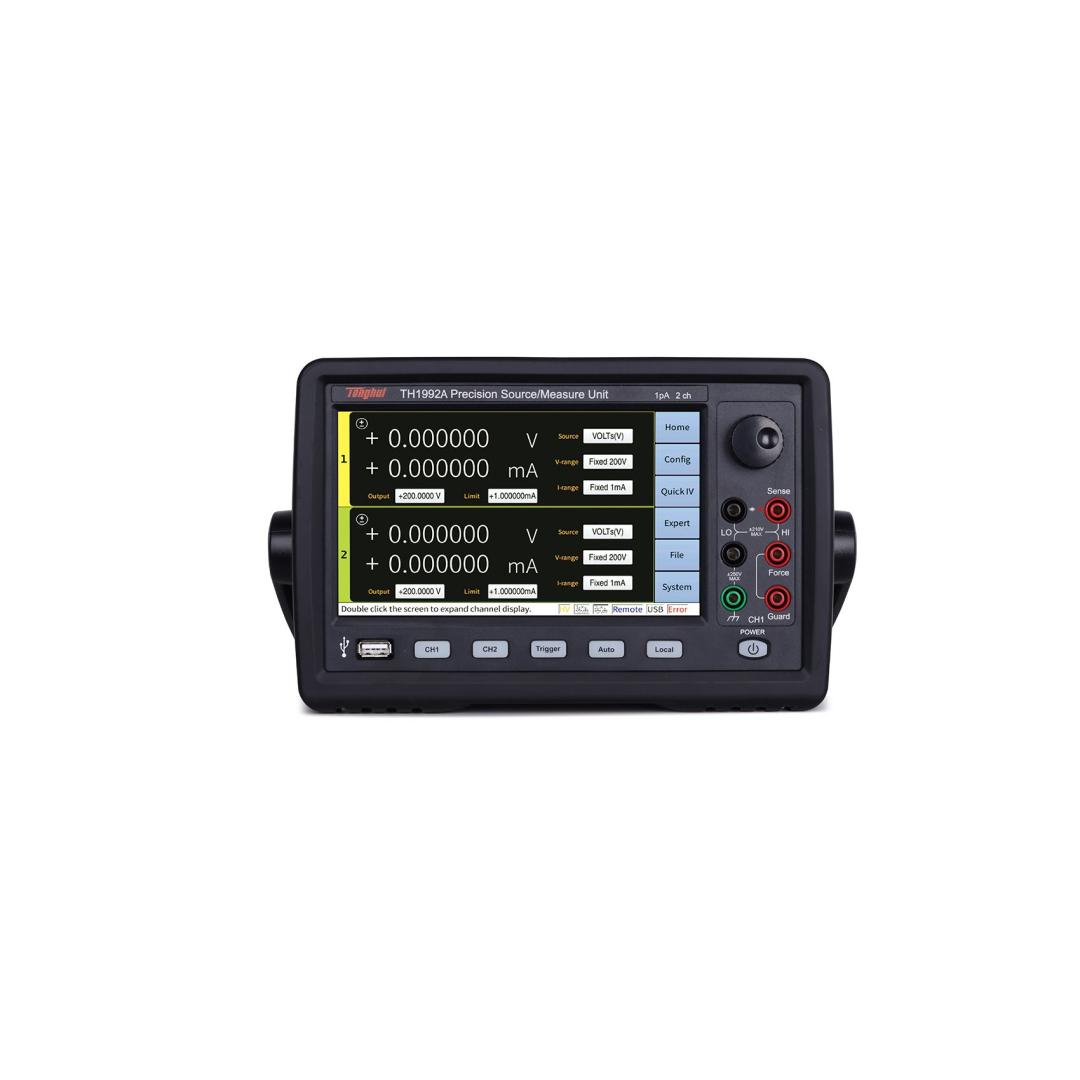

Máy cấp nguồn SMU TH1992A được trang bị màn hình cảm ứng 7 inch, sử dụng hệ điều hành Linux làm nền tảng, giao diện người dùng đồ họa tương tác và nhiều chế độ hiển thị khác nhau. Thiết bị tích hợp sẵn các chức năng quét đường cong I/V cho diode, transistor, MOS và IGBT, cho phép hoàn thành kiểm tra chức năng I/V mà không cần kết nối với máy tính chủ, giúp nâng cao đáng kể hiệu quả kiểm tra đây là lựa chọn lý tưởng cho việc kiểm tra bán dẫn, linh kiện chủ động/thụ động và nhiều thiết bị, vật liệu khác.

Dòng bộ nguồn/đo lường chính xác TH1991/TH1992 được ứng dụng rộng rãi trong nghiên cứu và phát triển, giáo dục, phát triển công nghiệp, kiểm tra và sản xuất.

Đặc trưng

• Màn hình cảm ứng điện dung 7 inch, độ phân giải 800×480

• Hệ điều hành Linux

• Công suất đầu ra và đo lường chính xác bốn góc phần tư

• Ngõ ra và đo lường một/hai kênh

• Điện áp DC lên đến ±210V, dòng điện DC ±3A/xung ±10.5A

• Độ phân giải đo tối thiểu 10fA/100nV (6 1/2 chữ số)

• Độ phân giải nguồn tối thiểu 10fA/100nV (6 1/2 chữ số)

• Tốc độ lấy mẫu lên đến 1.000.000 điểm ảnh/giây

• Tạo dạng sóng tùy ý

• Chức năng quét danh sách (khoảng thời gian tối thiểu 1μs)

• Tạo trực tiếp đường cong I/V của điốt, triốt, ống MOS và IGBT

Ứng dụng Tonghui TH1992A

• Kiểm tra bán dẫn, linh kiện rời và thụ động
• Diode, diode laser, LED, cảm biến quang, các loại cảm biến, transistor hiệu ứng trường, transistor, IC (IC thông thường, RFIC, MMIC), điện trở, biến trở, nhiệt điện trở, công tắc
• Kiểm tra thiết bị điện tử chính xác và thiết bị năng lượng xanh
• Pin quang điện, bán dẫn công suất, pin/ắc quy, thiết bị ô tô, thiết bị y tế, nguồn điện và nguồn phân cực DC cho kiểm tra mạch điện tử
• Nghiên cứu và giáo dục
• Nghiên cứu vật liệu mới, đặc tính của thiết bị nano, từ trở khổng lồ, thiết bị hữu cơ, và bất kỳ nhu cầu nguồn hoặc đo lường I/V chính xác nào khác

Thông số kỹ thuật
