Thiết bị phân tích linh kiện bán dẫn TongHui TH512
Giá (chưa VAT): Liên hệ
Messenger
Zalo
Thông tin sản phẩm

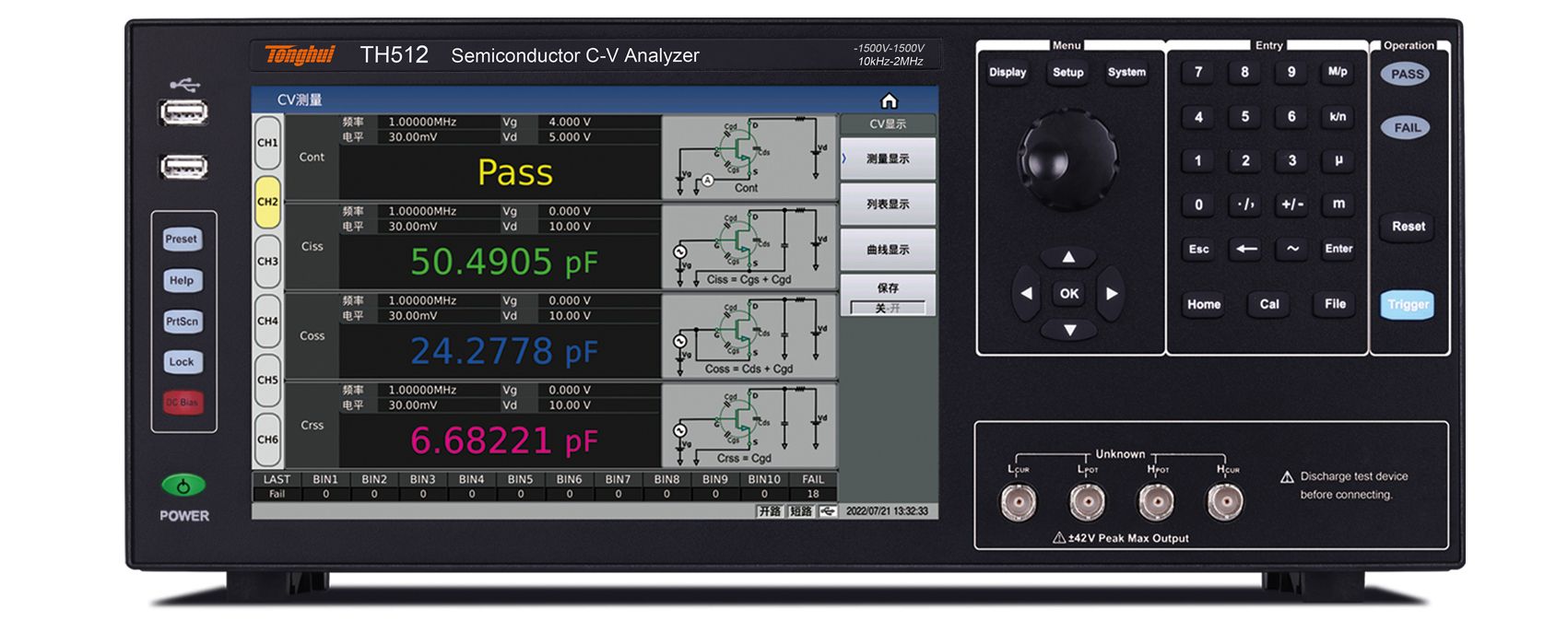

Thiết bị phân tích linh kiện bán dẫn TongHui TH512
Máy phân tích linh kiện bán dẫn TongHui TH512 được sản xuất và phát triển bởi thương hiệu TongHui. Thiết bị có cấu trúc CPU kép, tốc độ kiểm tra chức năng LCR nhanh nhất là 0,56 mili giây. Dễ dàng kiểm tra điện dung ký sinh và phân tích đặc tính CV của điốt, triode, MOSFET, IGBT, thyristor, mạch tích hợp, chip quang điện tử, v.v.
Màn hình cảm ứng 10,1 inch, độ phân giải 1280*800 cùng hệ thống Linux, hoạt động bằng tiếng Trung và tiếng Anh giao diện, hỗ trợ bàn phím, chuột, mạng LAN giao diện, mang lại hoạt động sự tiện lợi. Bốn tham số ký sinh quan trọng nhất của MOSFET: Ciss, Coss, Crss, Rg hiển thị trực tiếp kết quả đo trên cùng một giao diện và hiển thị sơ đồ mạch tương đương của bốn tham số cùng một lúc, rõ ràng trong nháy mắt. Lên đến 6 kênh thông số đo lường có thể được gọi lại nhanh chóng và kết quả sắp xếp được hiển thị trực tiếp trên cùng một giao diện.
Đặc trưng
• Màn hình cảm ứng điện dung 10,1 inch, độ phân giải 1280*800, hệ điều hành Linux
• Kiến trúc CPU kép, tốc độ kiểm tra nhanh nhất của chức năng LCR là 0,56ms
• Ba phương pháp kiểm tra: kiểm tra ngẫu nhiên, quét danh sách và quét đồ họa (tùy chọn)
• Bốn thông số ký sinh (Ciss, Coss, Crss, Rg) được đo và hiển thị trên cùng một màn hình.
• Quét đường cong CV, quét đường cong Ciss-Rg
• Thiết kế tích hợp: LCR + nguồn điện áp thấp VGS + nguồn điện áp cao VDS + chuyển mạch kênh + PC
• Chế độ kiểm tra 2 kênh tiêu chuẩn, có thể kiểm tra đồng thời hai thiết bị hoặc thiết bị hai chip, có thể mở rộng lên 6 kênh, các thông số kênh được lưu trữ riêng biệt.
• Sạc nhanh, rút ngắn thời gian sạc tụ điện và cho phép kiểm tra nhanh chóng.
• Cài đặt độ trễ tự động
• Điện áp phân cực cao: VGS: 0 – ±40V, VDS: 0 – 200V/1500V/3000V
• Phân loại 10 thùng
Ứng dụng TongHui TH512
• Linh kiện bán dẫn/Linh kiện nguồn
Kiểm tra điện dung ký sinh và phân tích đặc tính CV của điốt, triốt, MOSFET, IGBT, thyristor, mạch tích hợp, chip quang điện tử, v.v.
• Vật liệu bán dẫn
Phân tích đặc tính CV của tấm wafer
• Vật liệu tinh thể lỏng
Phân tích hằng số đàn hồi
• Phần tử điện dung
Kiểm tra và phân tích đặc tính CV của tụ điện, kiểm tra và phân tích cảm biến điện dung.
Thông số kỹ thuật
| Model | TH511 TH511 (Có chức năng LCR) | TH512 | TH513 | ||||
| Kênh | 2 (4/6 Ch Tùy chọn) | 1 | |||||
| Trưng bày | Trưng bày | Màn hình cảm ứng điện dung 10,1 inch | |||||
| Tỷ lệ | 0.672916667 | ||||||
| Nghị quyết | 1280*RGB*800 | ||||||
| Thông số kiểm tra | Ciss, Coss, Crss, Rg. Bốn tham số có thể lựa chọn tùy ý. | ||||||
| Tần suất kiểm tra | Phạm vi | 1kHz-2MHz | |||||
| Sự chính xác | 0,0001 | ||||||
| Nghị quyết | 10mHz 1.00000kHz-9.99999kHz | ||||||
| 100MHz 10.0000kHz-99.9999kHz | |||||||
| 1Hz 100.000kHz-999.999kHz | |||||||
| 10Hz 1.00000MHz-2.00000MHz | |||||||
| Mức độ kiểm tra | Dải điện áp | 5mVrms-2Vrms | |||||
| Sự chính xác | ± (10%*Giá trị cài đặt + 2mV) | ||||||
| Nghị quyết | 1mVrms 5mVrms-1Vrms | ||||||
| 10mVrms 1Vrms-2Vrms | |||||||
| Vgs | Phạm vi | 0 – ±40V | |||||
| Sự chính xác | 1%* Điện áp cài đặt +8mV | ||||||
| Nghị quyết | 1mV 0V – ±10V | ||||||
| 10mV ±10V – ±40V | |||||||
| Vds | Phạm vi | 0 – 200V | 0 – 1500V | 0 – 3000V | |||
| Sự chính xác | 1%* Điện áp cài đặt +100mV | ||||||
| Trở kháng đầu ra | 100Ω, ±2%@1kHz | ||||||
| Tính toán | Độ lệch tuyệt đối Δ so với giá trị danh nghĩa, độ lệch phần trăm so với giá trị danh nghĩa Δ% | ||||||
| Chức năng hiệu chuẩn | MỞ, NGẮN, TẢI | ||||||
| Đo lường trung bình | 1-32 lần | ||||||
| Thời gian chuyển đổi quảng cáo (ms/lần) | Nhanh+: 0.56ms (＞5kHz), Nhanh: 3.3ms, Trung bình: 90ms, Chậm: 220ms. | ||||||
| Độ chính xác cơ bản | 0,001 | ||||||
| Ciss, Coss, Crss | 0,00001 pF – 9,99999 F | ||||||
| Rg | 0,001mΩ – 99,9999MΩ | ||||||
| Δ% | ± (0,000% – 999,9%) | ||||||
| Quét danh sách tham số đa chức năng | Các điểm | Có 20 vị trí, số trung bình cho mỗi vị trí có thể được thiết lập, và mỗi vị trí có thể được sắp xếp riêng biệt. | |||||
| Tham số | Kiểm tra tần số, Vg, Vd, Kênh | ||||||
| Chế độ kích hoạt | Trình tự SEQ: Sau một lần kích hoạt, đo tại tất cả các điểm quét, chỉ xuất ra /EOM/INDEX một lần. Bước: thực hiện đo tại một điểm quét cho mỗi lần kích hoạt, mỗi điểm xuất ra /EOM/INDEX, nhưng kết quả so sánh quét danh sách chỉ được xuất ra tại /EOM cuối cùng. | ||||||
| Quét đồ họa | Quét các điểm | Bạn có thể chọn bất kỳ vị trí nào, tối đa 1001 vị trí. | |||||
| Hiển thị kết quả | Nhiều đường cong có cùng tham số nhưng giá trị Vg khác nhau; nhiều đường cong có cùng giá trị Vg nhưng tham số khác nhau. | ||||||
| Phạm vi hiển thị | Tự động theo thời gian thực, đã khóa | ||||||
| Thước tọa độ | Logarit, tuyến tính | ||||||
| Tham số | Vg, Vd | ||||||
| Chế độ kích hoạt | Đơn | Kích hoạt thủ công một lần, hoàn thành một lần quét từ điểm bắt đầu đến điểm kết thúc, và bắt đầu một lần quét mới với tín hiệu kích hoạt tiếp theo. | |||||
| Liên tục | Quét vòng lặp vô hạn từ điểm bắt đầu đến điểm kết thúc. | ||||||
| Lưu trữ kết quả | Đồ họa, tệp tin | ||||||
| Các yếu tố so sánh | Thùng rác | 10 thùng, ĐẠT, KHÔNG ĐẠT | |||||
| Cài đặt độ lệch bin | Độ lệch, Độ lệch phần trăm, Sai số | ||||||
| Chế độ thùng rác | Dung sai, liên tục | ||||||
| Số lượng thùng | 0-99999 | ||||||
| Phán quyết thùng rác | Có thể thiết lập tối đa bốn phạm vi giới hạn tham số cho mỗi nhóm. Số nhóm tương ứng sẽ được hiển thị trong phạm vi thiết lập của bốn kết quả tham số kiểm tra. Nếu vượt quá phạm vi số nhóm tối đa đã thiết lập, màn hình sẽ hiển thị FAIL. Các tham số kiểm tra không có giới hạn trên và dưới sẽ tự động bị bỏ qua. | ||||||
| Chỉ báo ĐẠT/KHÔNG ĐẠT | Đáp ứng các điều kiện Bin1-10, đèn PASS trên bảng điều khiển phía trước sáng, nếu không đèn FAIL sẽ sáng. | ||||||
| Lưu trữ dữ liệu | Có thể đọc 201 kết quả đo theo lô. | ||||||
| Tệp lưu trữ | Nội bộ | Tệp thiết lập kiểm tra bộ nhớ không bay hơi khoảng 100M | |||||
| USB ngoài | Các tệp thiết lập thử nghiệm, ảnh chụp màn hình, tệp nhật ký | ||||||
| Khóa bàn phím | Các nút điều khiển phía trước có thể khóa được, các chức năng khác sẽ được mở rộng. | ||||||

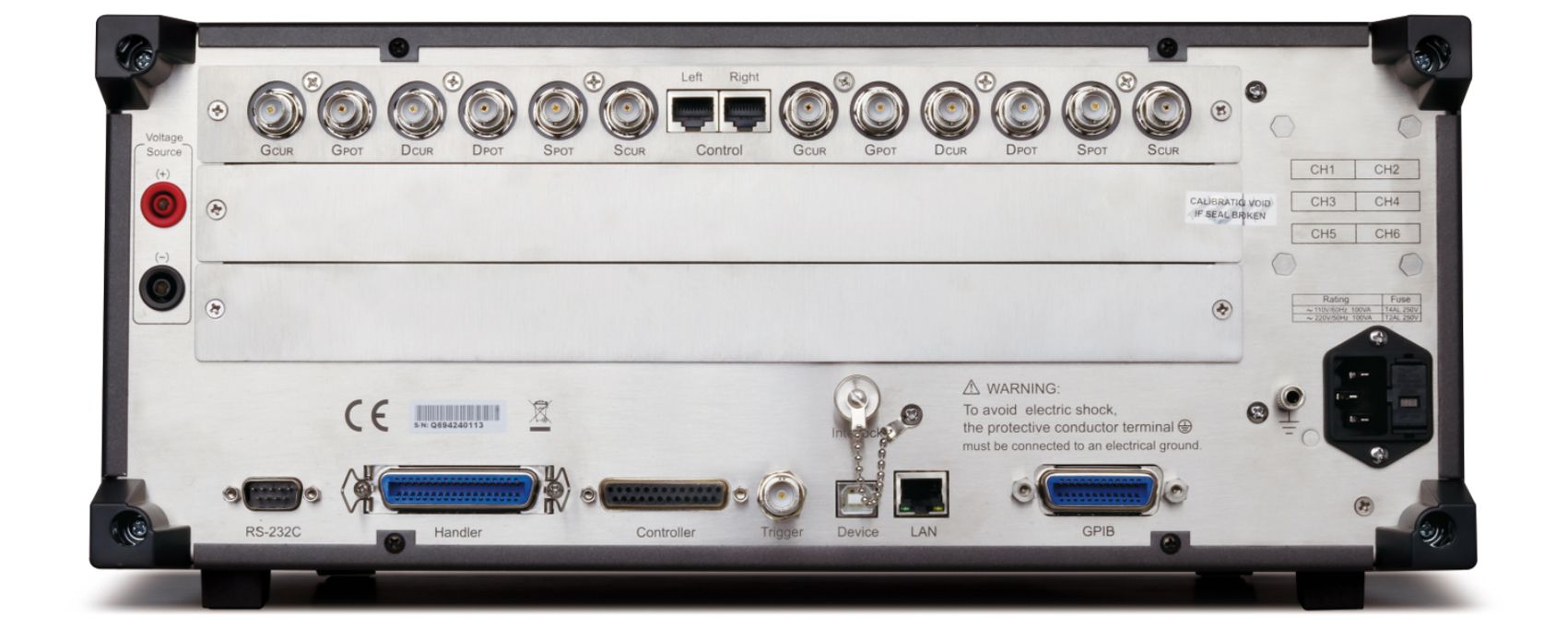

| Giao diện | USB HOST | Có 2 giao diện USB HOST, cho phép kết nối đồng thời chuột và bàn phím, nhưng chỉ có thể sử dụng một ổ đĩa U tại một thời điểm. | |||||
| Thiết bị USB | Ổ cắm USB đa năng, loại nhỏ B (4 vị trí tiếp xúc); tương thích với USB TMC-USB488 và USB2.0, đầu nối cái dùng để kết nối bộ điều khiển bên ngoài. | ||||||
| Mạng LAN | Ethernet 10/100M, 8 chân, hai tùy chọn tốc độ | ||||||
| NGƯỜI XỬ LÝ | Được sử dụng cho đầu ra tín hiệu Bin | ||||||
| RS232C | Đầu nối tiêu chuẩn 9 chân, kiểu chéo | ||||||
| RS485 | Có thể nhận mô-đun chuyển đổi RS232 sang RS485 hoặc mô-đun RS232 bên ngoài. | ||||||
| Thời gian khởi động giày | 60 phút | ||||||
| Điện áp đầu vào | Tùy chọn điện áp 100-120VAC/198-242VAC, tần số 47-63Hz | ||||||
| Mức tiêu thụ điện năng | Hơn 130VA | ||||||
| Kích thước (Rộng*Cao*Sâu) mm | 430*177*405 | ||||||
| Cân nặng | 12kg | ||||||
