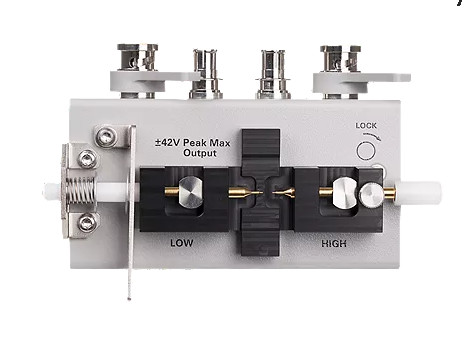

Giới thiệu Kẹp đo KEYSIGHT 16034H

Thực hiện đánh giá trở kháng trên kích thước SMD tối thiểu là 1,6(L) x 0,8(W) [mm]

Điểm nổi bật Kẹp đo KEYSIGHT 16034H

– Kích thước DUT: (áp dụng tối thiểu)0,06(L)x0,03(W)inch. (1,6(L)x0,8(W)mm)
– Dụng cụ đo: 4192A, 4294A, 4263B, 4268A, 4278A, 4279A,4284A, 4285A, E4980A
– Tần số: DC đến 3 MHz (lên đến 110 MHz với Bù MỞ/NGẮN/TẢI)
– Độ lệch DC: -40V đến +40V

– Nhiệt độ hoạt động: 0 đến 55degC
– Kết nối đầu cuối: BNC, 4 cặp đầu cuối
– Kích thước (xấp xỉ): 120(W) x 50(H) x 70(D)mm
– Kích thước (xấp xỉ): 120(W) x 50(H) x 70(D)mm

– Bảng lựa chọn thiết bị kiểm tra SMD
– 16034H được thiết kế để đánh giá trở kháng của SMD dạng mảng. Kích thước SMD tối thiểu mà thiết bị cố định này được điều chỉnh để đánh giá là 1,6(L)x0,8(W)[mm]. Do đầu của điện cực đo rất mỏng và giá đỡ thiết bị cực kỳ phẳng nên thiết bị có thể được dịch chuyển và các điện cực đo có thể tiếp xúc với từng phần tử của thành phần kiểu mảng.

Thông số kỹ thuật Kẹp đo KEYSIGHT 16034H

Sử dụng cho thiết bị:  E4980A/AL, E4981A, E4990A, E5061B-3L3/3L4/3L5 with Opt. 005 E4980A/AL, E4981A, E4990A, E5061B-3L3/3L4/3L5 with Opt. 005

Tần số: DC – 120 MHz

Điện áp tối đa: ±42 V đỉnh max. (AC+DC)

Nhiệt độ làm việc: 0 – 55°C

Kích thước (xấp xỉ): 120 (W) x 50 (H) x 70 (D) [mm]

Trọng lượng (xấp xỉ): 200 g

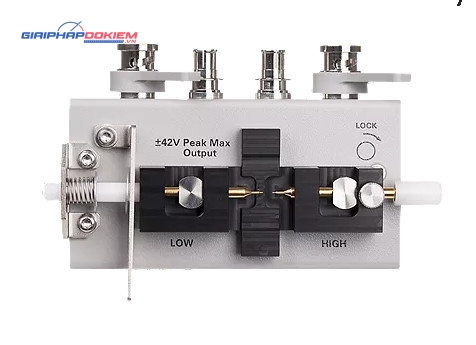

Kẹp đo KEYSIGHT 16034H
Kẹp đo KEYSIGHT 16034H
Product Not Found

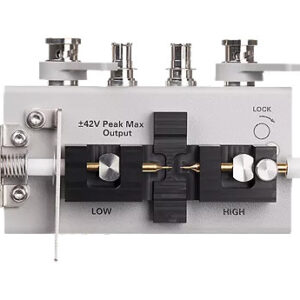

Kẹp đo KEYSIGHT 16034H (DC-120MHz, ±42VAC/DC) Liên hệ
