Cách Đo Biến Trở Bằng Đồng Hồ Vạn Năng Chính Xác, Chi Tiết

Cách đo biến trở là một kỹ năng cơ bản nhưng rất quan trọng đối với bất kỳ ai làm việc trong lĩnh vực điện tử hoặc sửa chữa thiết bị điện. Đặc biệt là việc nắm vững kỹ năng đo biến trở bằng đồng hồ vạn năng sẽ giúp bạn tối ưu hóa công việc kiểm tra, xác định tình trạng hoạt động của biến trở, cũng như phát hiện kịp thời các sự cố trong mạch điện một cách nhanh chóng. Trong bài viết này, Giải Pháp Đo Kiểm sẽ hướng dẫn chi tiết, dễ hiểu làm thế nào để đo biến trở chính xác, an toàn và hiệu quả nhất.

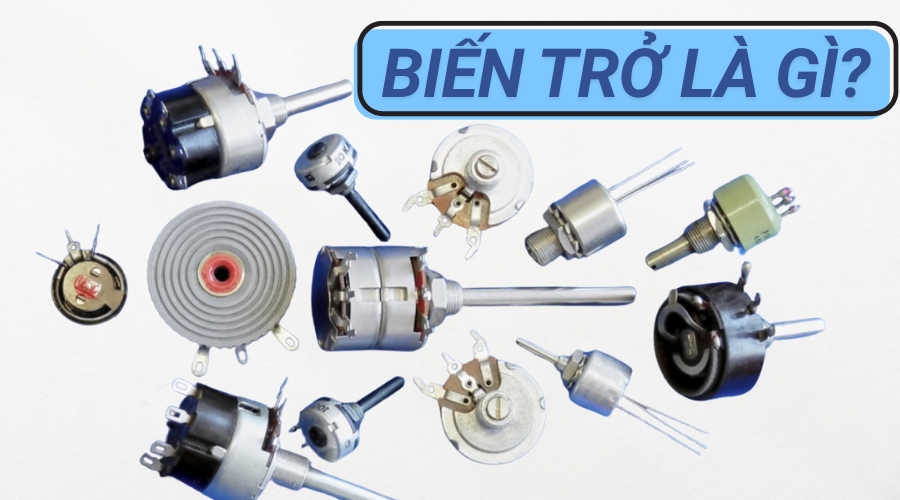

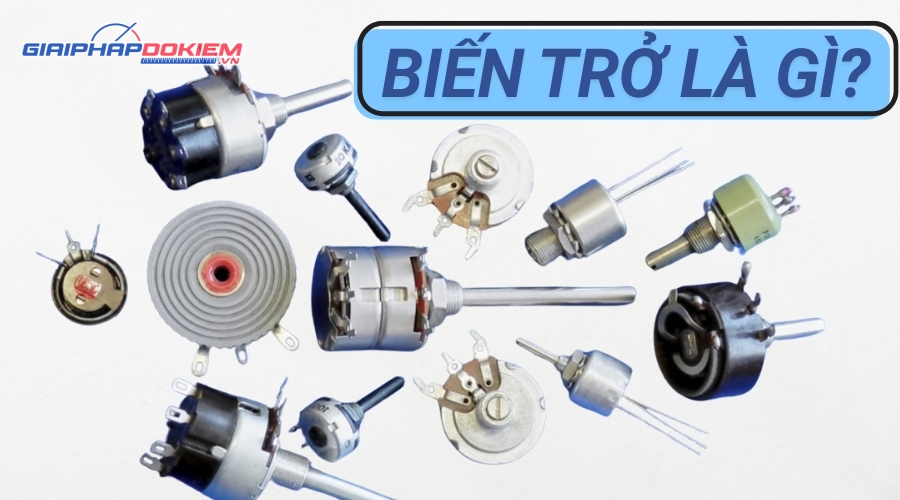

Biến Trở Là Gì?

Trước khi đi vào tìm hiểu trực tiếp cách đo biến trở bằng đồng hồ vạn năng, chúng ta hãy cùng khám phá khái niệm biến trở là gì? Đây là kiến thức nền tảng quan trọng để giúp bạn hiểu rõ và dễ dàng làm chủ mạch điện, cũng như thực hiện các phép đo lường và thay đổi một cách chính xác, nhanh chóng.

Biến trở là một loại thiết bị điện tử có công dụng thay đổi điện trở theo ý muốn của người sử dụng, chúng thường được dùng để điều chỉnh hoạt động của mạch điện trong các thiết bị điện. Khác với điện trở thuần chỉ có giá trị cố định, biến trở cho phép chúng ta có thể thay đổi giá trị điện trở bằng những thay đổi rất nhỏ, từ đó giúp kiểm soát được các thông số dòng điện hoặc điện áp trong mạch.

Tuy nhiên, việc thay đổi giá trị điện trở trên biến trở cần phải thực hiện cẩn thận và đồi hỏi phải có kiến thức sâu rộng. Biến trở được ứng dụng rộng rãi trong các thiết bị điện dân dụng để điều chỉnh âm thanh, ánh sáng, tốc độ quạt, cũng như trong các hệ thống điện công nghiệp và mạch điện tử điều khiển,…

Đọc thêm: Điện Trở Là Gì? Tìm Hiểu Toàn Diện Về Điện Trở Và Thiết Bị Đo Điện Trở

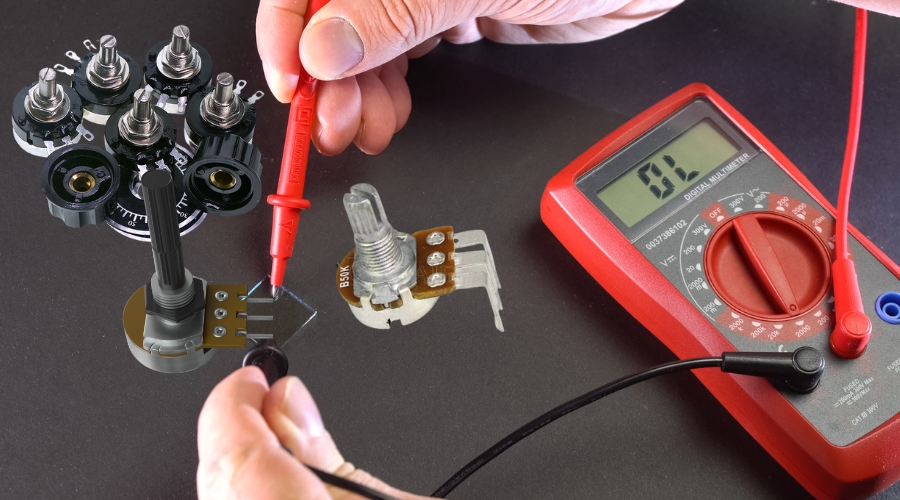

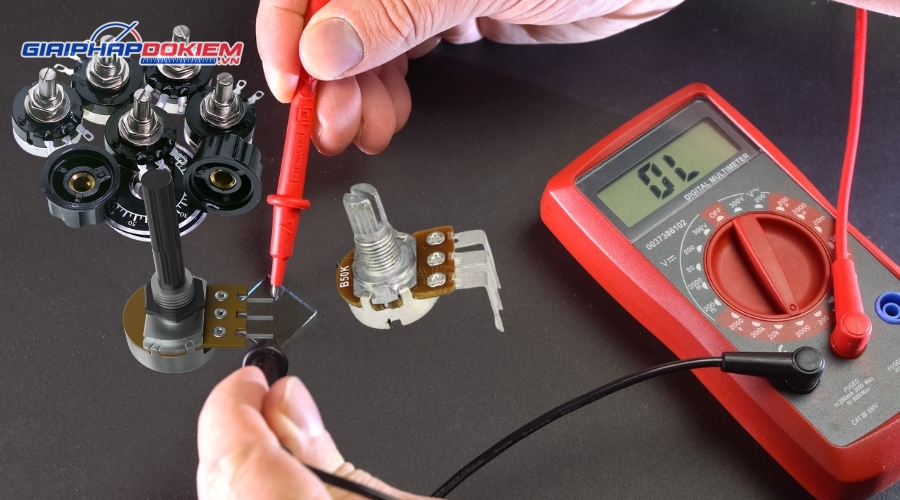

Khi Nào Cần Đo Biến Trở?

Việc kiểm tra và đo lường biến trở là một yêu cầu kỹ thuật cơ bản trong các lĩnh vực sau đây:

• Kiểm tra, bảo dưỡng hoặc sửa chữa mạch điện, khi phát hiện dấu hiệu biến trở bị hỏng hoặc hoạt động không ổn định. Việc đo biến trở trong trường hợp này là cần thiết để giúp xác định xem linh kiện điện tử này có còn sử dụng được nữa hay không, bị đứt, tiếp xúc kém hoặc giá trị điện trở không thay đổi khi điều chỉnh,…
• Trước khi lắp đặt biến trở vào mạch, cần đo biến trở để xác nhận giá trị thực của điện trở có đáp ứng các yêu cầu về thông số kỹ thuật, đảm bảo phù hợp với mạch điện sẽ sử dụng.
• Khi cần xác định chân của biến trở để tiến hành đấu nối biến trở đúng kỹ thuật, tránh đấu nhầm trong quá trình lắp ráp hoặc thay thế linh kiện sẽ ảnh hưởng đến hiệu suất và tuổi thọ của thiết bị điện.

Nhìn chung việc đo biến trở chủ yếu được thực hiện trong quá trình lắp đặt và sửa chữa mạch điện – điện tử, giúp kiểm tra chất lượng và đảm bảo biến trở có thể phối hợp hài hòa với các linh kiện điện tử khác trong mạch điện để đem lại hiệu suất hoạt động tối ưu cho thiết bị điện. Bên cạnh đó, trong quá trình sử dụng, biến trở cũng cần được kiểm tra định kỳ như một cách bảo dưỡng để phát hiện sớm các dấu hiệu hư hỏng, đảm bảo hệ thống điện hoạt động ổn định, đặc biệt là các ứng dụng công nghiệp hoặc thiết bị yêu cầu độ chính xác cao.

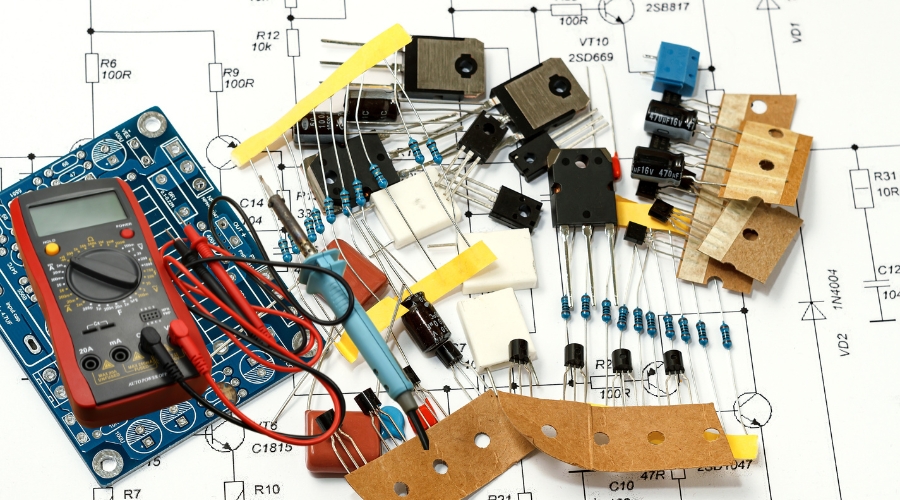

Các Dụng Cụ Cần Thiết Để Đo Biến Trở

Trước khi tiến hành đo kiểm biến trở, việc chuẩn bị đầy đủ các dụng cụ cần thiết phục vụ cho quá trình đo kiểm là điều cần thiết để đảm bảo công việc được diễn ra suôn sẻ, thuận lợi. Dưới đây là các dụng cụ cần thiết để thực hiện cách đo biến trở bằng đồng hồ vạn năng nhanh chóng, chính xác và thuận lợi:

• Đồng hồ vạn năng: Đây là thiết bị quan trọng nhất trong quá trình đo biến trở chính xác, nhanh chóng, dùng để đo các thông số kỹ thuật của điện trở như điện áp DC hoặc AC. Hầu hết các các sản phẩm đồng hồ vạn năng hiện nay, bao gồm cả đồng hồ kim và kỹ thuật số đều có chức năng đo điện trở.
• Biến trở cần kiểm tra
• Dây đo, que đo: Hai đầu dây dẫn để kết nối đồng hồ vạn năng với các chân của biến trở khi đo (thường đi kèm với đồng hồ vạn năng).
• Nguồn điện DC (tùy chọn): Thường sử dụng pin 9V hoặc nguồn điện DC bất kỳ, để đo giá trị biến trở khi xoay núm biến trở.

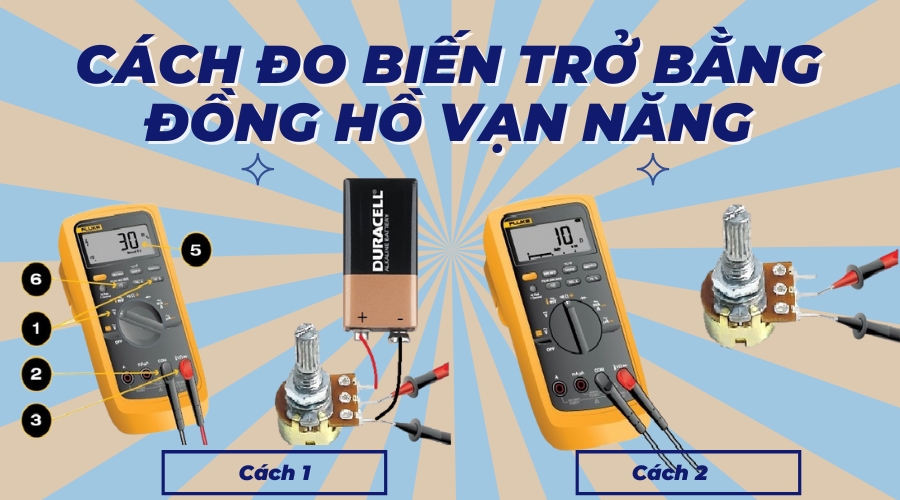

Hướng Dẫn Cách Đo Biến Trở Bằng Đồng Hồ Vạn Năng Chi Tiết

Trên thực tế, việc đo biến trở bằng đồng hồ vạn năng thường có hai cách là đo giá trị điện trở và đo sự thay đổi điện áp của biến trở. Cụ thể:

1. Đo giá trị điện trở của biến trở

Các bước thực hiện bao gồm:

• Xác định thông số biến trở: Xác định giá trị điện trở định mức của biến trở thường ghi trên thân của biến trở.
• Chỉnh đồng hồ vạn năng: Xoay núm chọn chức năng đo về chế độ đo điện trở (ký hiệu Ω) và chọn thang đo điện trở cao hơn giá trị tối đa của biến trở đã xác định ở trên. Ví dụ biến trở có giá trị định mức là 1kΩ thì nên lựa chọn thang 10kΩ để đảm bảo kết quả đo chính xác và đảm bảo an toàn cho đồng hồ. Một số đồng hồ vạn năng kỹ thuật số hiện đại thường có chức năng tự động chọn thang đo phù hợp, vì thế bạn không cần phải lựa chọn thang đo.
• Cắm que đo: Cắm lần lượt que đo màu đen vào cổng COM, que đỏ vào cổng V/Ω.
• Đo giữa hai chân ngoài: Đặt hai que đo đã kết nối với đồng hồ vạn năng vào hai chân ngoài của biến trở để kiểm tra giá trị điện trở tổng.
• Đo chân giữa với một chân ngoài: Đặt một que vào chân giữa, một que vào một chân ngoài. Xoay núm biến trở, đồng thời quan sát sự thay đổi của giá trị điện trở trên đồng hồ vạn năng. Nếu điện trở thay đổi liên tục từ thấp lên cao (hoặc ngược lại), kết quả là biến trở còn tốt. Nếu không thay đổi hoặc nhảy bất thường cho thấy biến trở đã hỏng.

2. Đo kiểm tra sự thay đổi điện áp

Quy trình thực hiện là:

• Chỉnh đồng hồ vạn năng về chế độ đo điện áp DC.
• Kết nối nguồn điện: Nối hai chân ngoài của biến trở với hai cực của nguồn điện DC.
• Đo điện áp giữa chân giữa và một chân ngoài: Đặt hai que đo lần lượt vào hai chân này.
• Xoay núm biến trở: Quan sát sự thay đổi giá trị điện áp trên đồng hồ vạn năng tương tự như đo điện trở.

Với hai cách đo biến trở ba chân này, sẽ giúp bạn nhanh chóng xác định được tình trạng hoạt động của biến trở, đảm bảo độ chính xác khi sử dụng và góp phần kéo dài tuổi thọ của các thiết bị điện, điện tử có sử dụng biến trở.

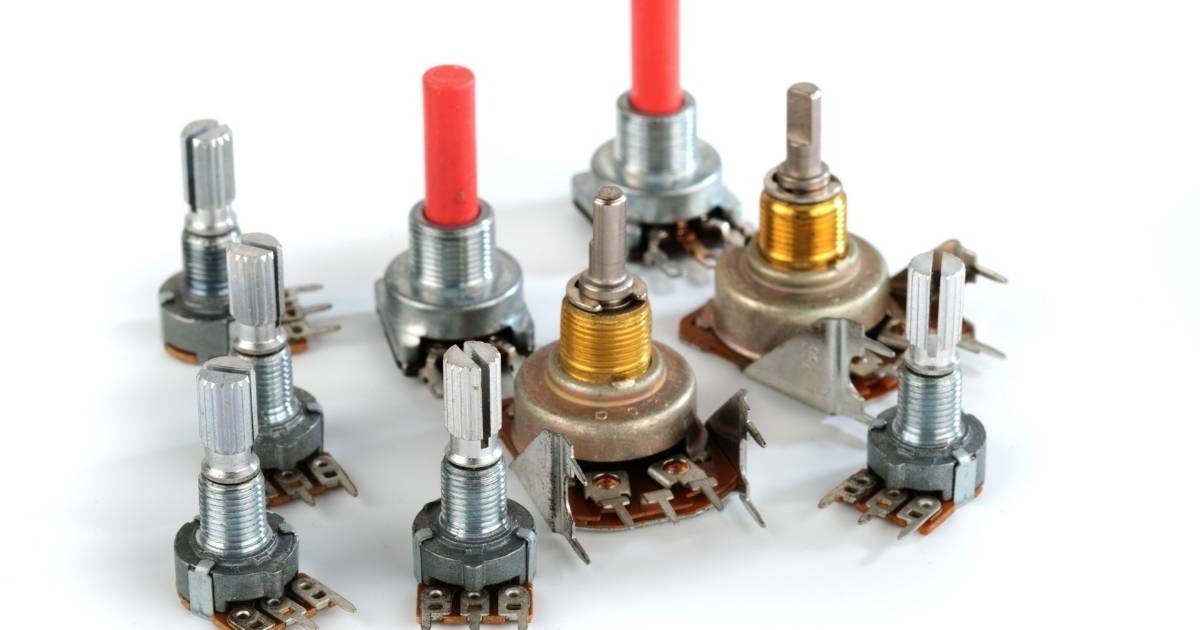

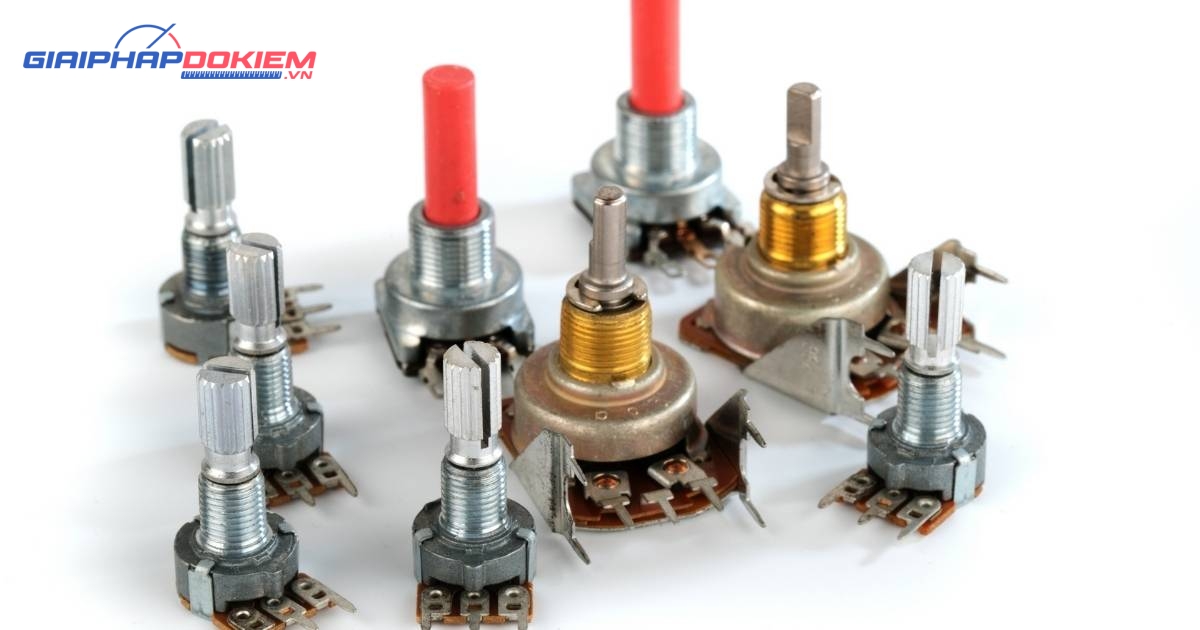

Cách Nhận Biết Biến Trở Còn Tốt Hay Đã Hỏng

Để nhận biết biến trở còn hoạt động tốt hay đã hỏng thường có hai cách là quan sát bằng mắt thường hoặc dựa trên kết quả cách đo biến trở bằng đồng hồ vạn năng. Trước tiên, khi cầm một chiếc biến trở trên tay, bạn hãy quan sát thật kỹ các dấu hiệu bên ngoài của biến trở như bị cháy, nứt, ăn mòn, biến dạng hoặc lỏng lẻo ở các chân biến trở. Đây đều là những dấu hiệu cho thấy rằng biến trở có thể đã bị hỏng và cần thay thế kịp thời.

Ngoài ra, để chắc chắn hơn bạn hãy dựa vào kết quả đo biến trở bằng đồng hồ vạn năng để rút ra nhận xét về tình trạng hoạt động của linh kiện điện tử quan trọng này:

• Nếu điện áp thay đổi từ thấp đến cao (hoặc ngược lại): Biến trở hoạt động tốt.
• Nếu điện áp không thay đổi: Biến trở bị hỏng

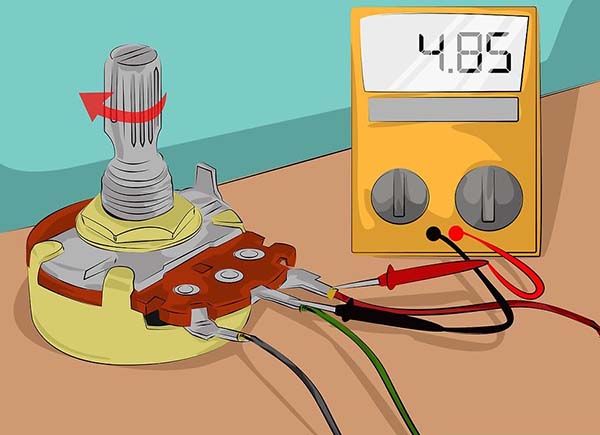

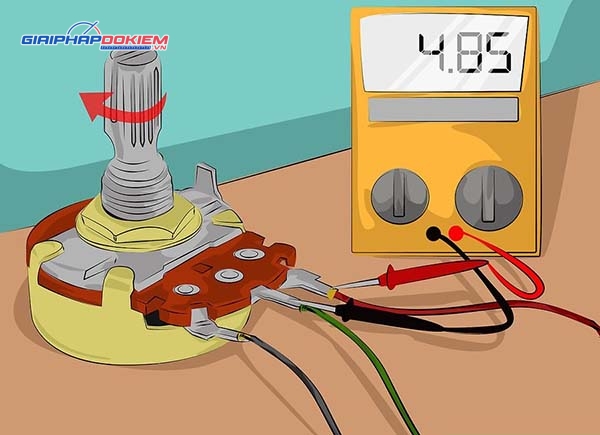

Lưu Ý Quan Trọng Khi Đo Biến Trở

Khi tiến hành đo biến trở bằng đồng hồ vạn năng hoặc các thiết bị đo lường điện chính xác chuyên dụng khác, bạn cần chú ý một số lưu ý quan trọng sau để đảm bảo an toàn cho chính mình, tính chính xác của kết quả đo và bảo vệ biến trở, cũng như là đồng hồ vạn năng:

• Tháo biến trở ra khỏi mạch hoặc ngắt nguồn điện đến mạch điện trước khi tiến hành đo.
• Chọn đúng thang đo điện trở hoặc điện áp trên đồng hồ vạn năng, sao cho phù hợp với giá trị biến trở cần đo.
•  Đảm bảo các que đo tiếp xúc tốt với các chân cố định và chân chạy của biến trở.
• Xoay trục biến trở khi đo chân chạy và một chân cố định của biến trở.
• Kiểm tra kỹ lưỡng thông số kỹ thuật của biến trở trước khi đo để chọn được thang đo phù hợp.
• Sử dụng thiết bị đo chất lượng, bao gồm đồng hồ vạn năng và các phụ kiện đo.
• Không cần tác động mạnh lên biến trở khi đo, để tránh làm gãy chân hoặc hư hỏng các cơ cấu bên trong của biến trở.
• Ghi chú kết quả đo cẩn thận, chi tiết để thuận tiện cho quá trình so sánh, đánh giá tình trạng biến trở trong các lần kiểm tra tiếp theo.
