Cách Đo Dung Lượng Pin Bằng Đồng Hồ Vạn Năng Chính Xác Nhất

Ngày nay, pin là nguồn năng lượng không thể thiếu trong hầu hết các thiết bị điện tử, từ các thiết bị đơn giản đến các hệ thống điện phức tạp. Chính vì vậy, bạn cần phải kiểm tra pin thường xuyên để đảm bảo nguồn cung cấp năng lượng này có thể hoạt động hiệu quả, ổn định và hạn chế các sự cố về chai pin, hư hỏng. Bài viết dưới đây, Giải Pháp Đo Kiểm sẽ cung cấp hướng dẫn chi tiết về cách đo dung lượng pin bằng đồng hồ vạn năng chính xác. Những kiến thức bổ ích này sẽ giúp bạn tự tin kiểm tra, bảo trì pin tại nhà hoặc nơi làm việc!

Tìm Hiểu Về Dung Lượng Pin Và Đồng Hồ Vạn Năng

Trước khi tìm hiểu cách đo pin còn sống hay chết (kiểm tra dung lượng pin), chúng ta sẽ cùng điểm qua đôi nét về thiết bị lưu trữ năng lượng điện này cũng như là ý nghĩa của cách đo dung lượng pin bằng đồng hồ vạn năng. Trước hết là định nghĩa “Dung lượng pin là gì?“

Dung lượng pin được hiểu đơn giản là khả năng lưu trữ năng lượng điện tối đa mà pin có thể đạt được, để cung cấp năng lượng cho các thiết bị điện hoạt động, ổn định lâu dài. Dung lượng của pin càng lớn thì thiết bị được cung cấp điện hoạt động càng lâu, mà không cần phải sạc lại nhiều lần. Về tính chất vật lý học, dung lượng pin được tính bằng đơn vị mAh (miliampe giờ) và Wh (watt giờ).

Trong khi đó, đồng hồ vạn năng được biết đến rộng rãi với vai trò là một thiết bị đo lường điện đa năng, chính xác và an toàn nhất hiện nay. Chúng có thể thực hiện chính xác đa dạng các phép đo khác nhau như điện áp, dòng điện, điện trở, tần số, kiểm tra liên tục, kiểm tra diode,… Chính vì vậy, hiển nhiên mà thiết bị này được ứng dụng phổ biến để kiểm tra dung lượng, cũng như các thông số điện khác của pin. Hiện nay trên thị trường, đồng hồ vạn năng có 2 loại chính là đồng hồ vạn năng kim (analog) và số (digital).

Cả hai loại đồng hồ vạn năng này đều có thể được sử dụng để đo dung lượng pin, thông qua phép đo điện áp một chiều (DC). Nghĩa là, dựa trên kết quả điện áp đo được của pin và so sánh với điện áp định mức sẽ biết được tình trạng hoạt động của pin tốt hay xấu. Còn để đo được dung lượng pin một cách chính xác, bạn cần kết hợp thực hiện đo điện áp và dòng xả, sau đó dựa trên thời gian hoạt động của pin để đưa ra kết luận dung lượng pin còn bao nhiêu.

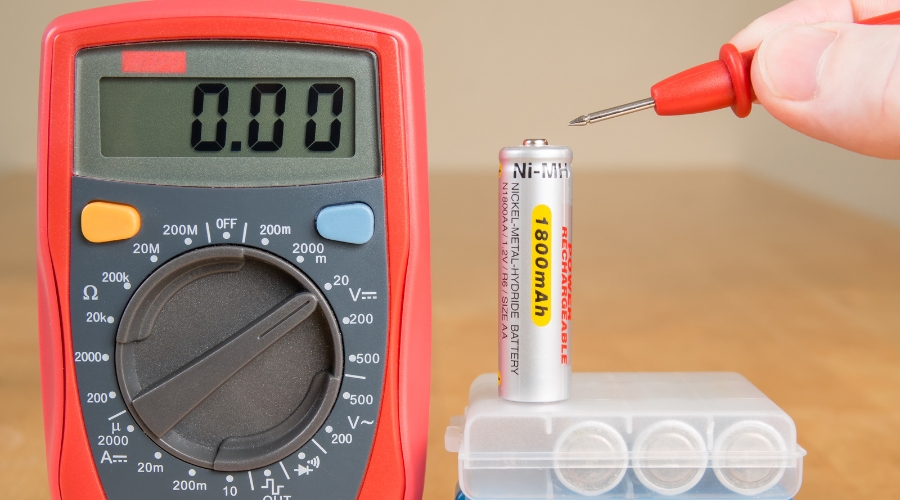

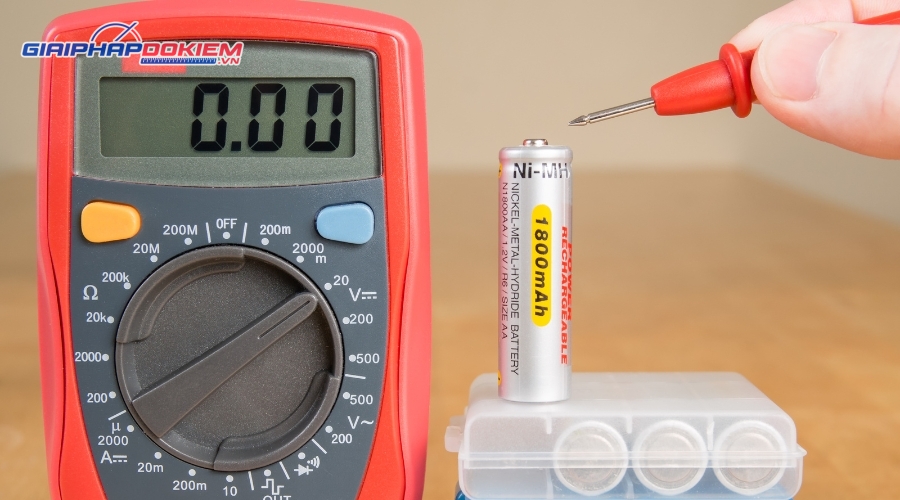

Đồng Hồ Vạn Năng Có Đo Được Dung Lượng Pin Trực Tiếp Không?

Có một sự thật là đồng hồ vạn năng không thể đo được dung lượng của pin theo cách trực tiếp. Bởi vì dung lượng pin là đại lượng biểu thị cho khả năng lưu trữ điện tích (nguồn điện), phụ thuộc trực tiếp vào khối lượng vật liệu có trong pin trong từng thời điểm khác nhau, mà đồng hồ vạn năng không có khả năng đáp ứng được công việc này. Để đo đạc chính xác dung lượng của pin cần kiểm tra thời gian xả hết dòng điện định mức.

Tuy nhiên, đồng hồ vạn năng có thể hỗ trợ kiểm tra đo điện áp, dòng xả và một số thông số khác, để từ đó ước tính được dung lượng thực tế của pin, cũng như chất lượng của pin tại thời điểm đo. Mặc dù cách đo dung lượng pin này không thực sự hiệu quả tuy nhiên nó đáp ứng được các trường hợp không có yêu cầu độ chính xác cao và tối ưu chi phí, công sức hơn việc đầu tư thiết bị phụ trợ hoặc bộ tải điện trở phù hợp.

Tham khảo thêm: Nội Trở Pin Là Gì? Khái Niệm, Ảnh Hưởng Và Cách Kiểm Tra

Hướng Dẫn Cách Đo Và Đánh Giá Tình Trạng Pin Bằng Đồng Hồ Vạn Năng

Dưới đây là toàn bộ quá trình thực hiện cách đo dung lượng pin bằng đồng hồ vạn năng, bạn có thể tham khảo:

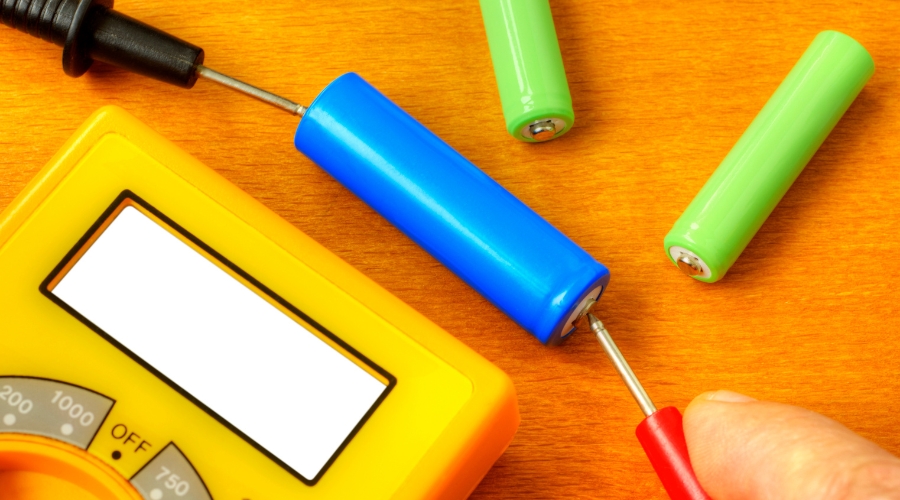

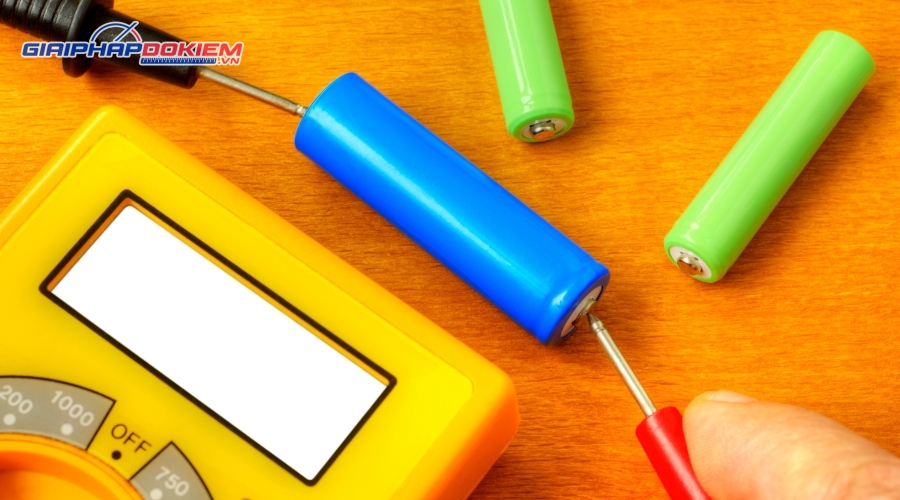

Chuẩn bị dụng cụ

Các dụng cụ cần thiết trong quá trình đo dung lượng pin bằng đồng hồ vạn năng cần có là:

• Đồng hồ vạn năng
• Pin cần đo
• Tải điện trở để kiểm tra dung lượng thực tế của pin
• 2 Dây đo điện (thường đi kèm với đồng hồ vạn năng)
• Điều kiện làm việc an toàn, khô ráo, không ẩm ướt, tránh xa nguồn nước hoặc chất dễ cháy.

Lưu ý tất cả các thiết bị được sử dụng trong quá trình đo lường cần được kiểm tra kỹ lưỡng và vệ sinh sạch sẽ, để đảm bảo tiếp xúc tốt và tránh gây sai số trong quá trình đo. Đặc biệt, đồng hồ vạn năng cần phải được hiệu chuẩn định kỳ theo đúng tiêu chuẩn kỹ thuật, nhất là những thiết bị thường xuyên làm việc trong môi trường khắc nghiệt như công nghiệp.

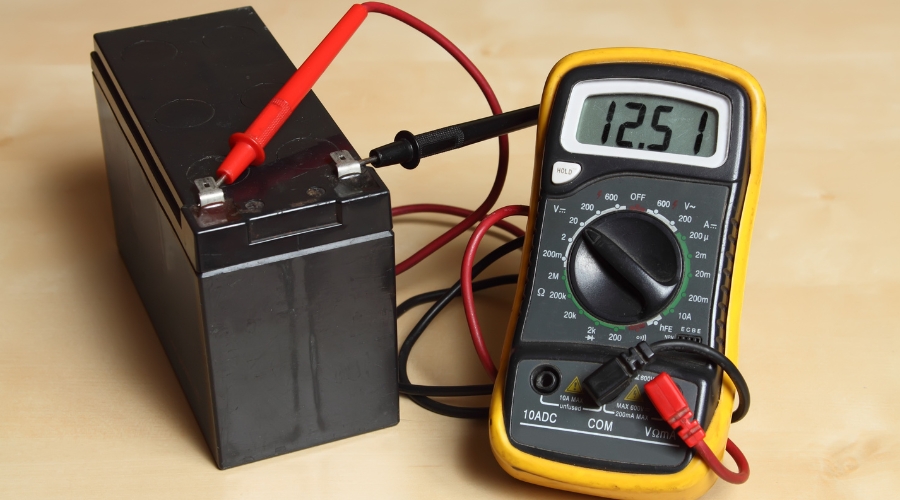

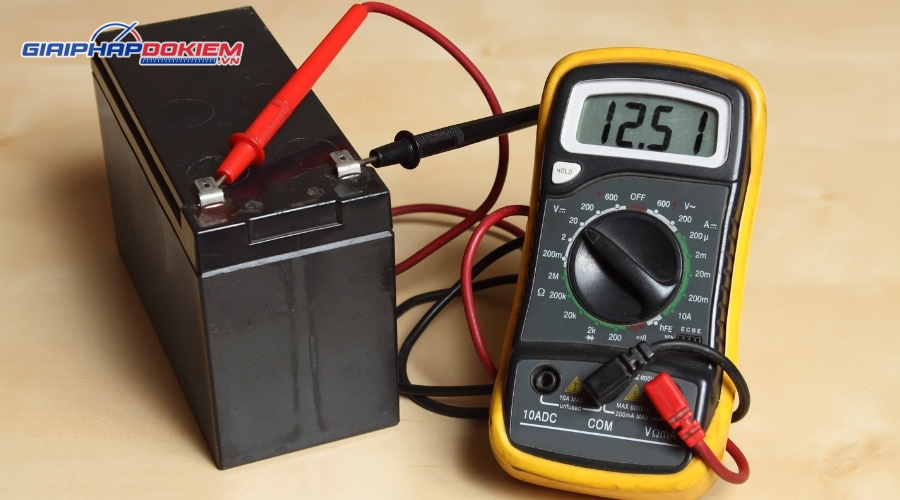

Cách đo điện áp pin bằng đồng hồ vạn năng

Trước khi tiến thành trực tiếp các bước đo dung lượng pin bằng đồng hồ vạn năng, bạn cần kiểm tra sơ bộ trình trạng của pin, thông qua phép đo điện áp. Dưới đây là quy trình thực hiện:

Bước 1: Kết nối que đo

• Cắm dây đo màu đen vào cổng COM của đồng hồ vạn năng.
• Cắm dây đo màu đỏ vào cổng có ký hiệu Volts hoặc VΩmA (tùy theo từng loại đồng hồ vạn năng).

Bước 2: Chọn thang đo phù hợp

• Xoay núm điều chỉnh đồng hồ vạn năng về chế độ đo điện áp một chiều (thường được ký hiệu là V− hoặc DCV).
• Chọn thang đo điện áp thử nghiệm lớn hơn điện áp định mức của pin.

Bước 3: Tiến hành đo trực tiếp

• Đặt đầu đo của dây đo màu đen vào cực âm (−) của pin.
• Đặt đầu đầu đo của dây đo màu đỏ vào cực dương (+) của pin.

Bước 4: Đọc kết quả và đánh giá tình trạng pin

• Giá trị điện áp của pin sẽ được hiển thị trên màn hình của đồng hồ vạn năng.
• So sánh kết quả đo được với giá trị điện áp định mức của pin để đánh giá được tình trạng hoạt động của pin hiện tại thuộc một trong hai trường hợp dưới đây:
  • Trường hợp 1: Điện áp thực tế lớn hơn điện áp xấp xỉ với giá trị điện áp định mức của pin chứng tỏ pin còn hoạt động tốt.
  • Trường hợp 2: Điệp áp thấp hơn nhiều so với điện áp định mức, tức là pin đã bị yếu hoặc hỏng, cần thay mới.

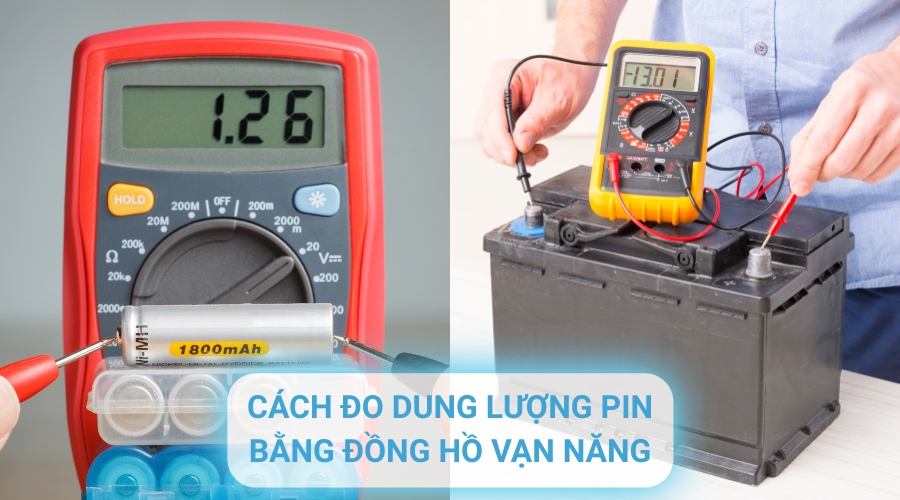

Cách đo dung lượng pin bằng đồng hồ vạn năng

Để ước lượng dung lượng của pin bạn sử áp dụng công thức tính sau đây:

Dung lượng (mAh) = Dòng xả (mA) × Thời gian xả (h) (1)

Dựa vào công thức tính, chúng ta cần đi tìm hai đại lượng là giá trị dòng xả và thời gian xả.

• Tháo dây đo ra khỏi pin.
• Chuyển đồng hồ vạn năng sang chế độ đo dòng điện một chiều (thường được ký hiệu là DCA hoặc mA), đồng thời chọn thang đo phù hợp (thông thường là 200mA hoặc 2A tùy loại pin).
• Đấu nối mạch điện bao gồm pin, tải điện trở và đồng hồ vạn năng theo sơ đồ sau: Pin (+) → Điện trở tải → Đồng hồ vạn năng (dòng điện) → Pin (-).
• Quan sát màn hình để đọc giá trị dòng điện xả và canh thời gian xả pin.
• Khi thấy tải điện trở yếu dẫn và có dấu hiệu ngừng hoạt động thì dừng đo và ghi lại thời gian xả.

Sau đó, áp dụng giá trị dòng xả và thời gian xả vào công thức (1), là bạn đã tính được kết quả dung lượng của pin thực tế. Ví dụ, nếu dòng xả là 90mA và thời gian xả là 10 giờ, dung lượng pin là 90mA × 10 giờ = 900mAh.

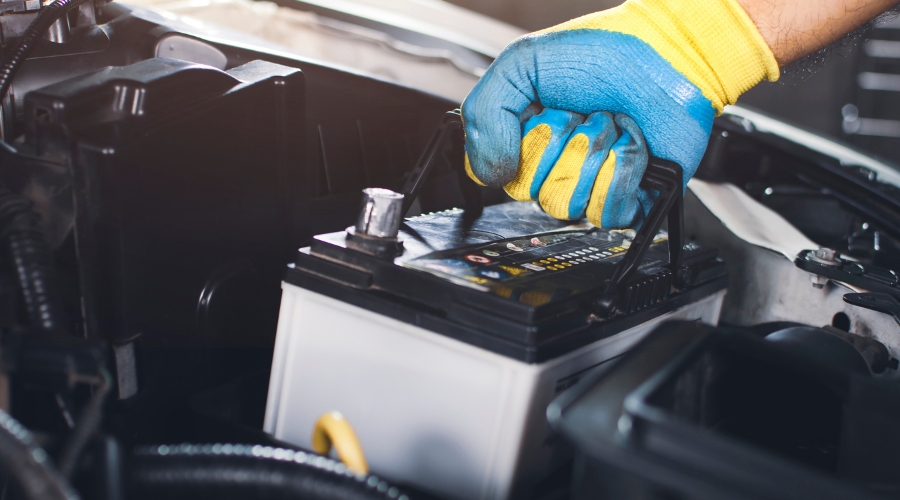

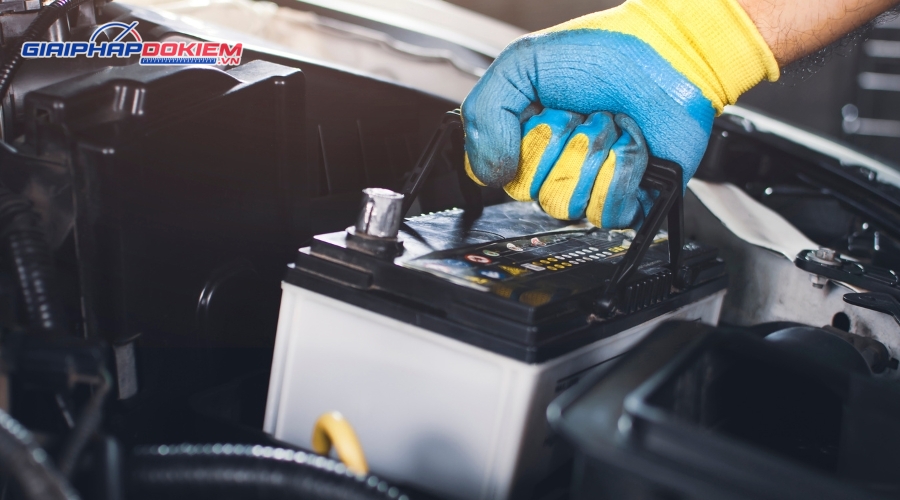

Các Lưu Ý Quan Trọng Khi Đo Dung Lượng Pin Bằng Đồng Hồ Vạn Năng

Việc đo dung lượng pin bằng đồng hồ vạn năng là một thao tác phức tạp, đòi hỏi người thực hiện phải có nền tảng kiến thức chuyên môn về điện và am hiểu kỹ thuật đo chính xác. Khác với những phép đo cơ bản như điện áp hay điện trở, phép đo liên quan đến dung lượng pin thường cần đánh giá dòng xả, đây là một thao tác tiềm ẩn nhiều rủi ro nếu thực hiện sai cách.

Vì vậy, nếu bạn không có nhiều kinh nghiệm về điện hoặc chưa từng thao tác với thiết bị đo lường, không nên tự ý thực hiện tại nhà. Bởi vì, bất kỳ sai sót nào trong quá trình đo cũng có thể dẫn đến quá tải pin, gây nóng, chảy nổ hoặc làm hư hỏng thiết bị. Ngoài ra, bạn cũng cần đặc biệt lưu ý những điều sau:

• Không nên đo dòng xả quá lớn so với khả năng của pin để tránh làm hỏng pin hoặc gây nguy hiểm.
• AN TOÀN ĐIỆN là trên hết, luôn đảm bảo an toàn điện tuyệt đối trước khi thực hiện và tránh để xảy ra tình trạng chập mạch các đầu dây.
• Kết quả đo chỉ mang tính chất ước lượng và phụ thuộc vào nhiều yếu tố. Tốt nhất là nên mang đến các trung tâm bảo hành, sửa chữa để được kiểm tra chính xác, đảm bảo tuổi thọ lâu dài của pin.

Khám Phá Một Số Đồng Hồ Vạn Năng Hỗ Trợ Kiểm Tra Pin & Đo Điện Chính Xác

Trên thị trường, các sản phẩm đồng hồ vạn năng Hioki nổi bật với độ chính xác gần như tuyệt đối, được ứng dụng các công nghệ tiên tiến, hiện đại, cùng tiêu chuẩn an toàn cao. Dưới đây là một số mẫu mã nổi tiếng và được ưa chuộng phổ biến nhất của các thợ điện và kỹ sư chuyên nghiệp hàng đầu trên khắp Thế Giới:

1. Đồng hồ vạn năng Hioki 3244-60

Đồng hồ vạn năng Hioki 3244-60 là loại đồng hồ vạn năng bỏ túi, được thiết kế nhỏ gọn, dễ dàng mang theo và sử dụng cho các công việc bảo trì, kiểm tra điện, điện tử thông thường. Hioki 3244-60 phù hợp với các kỹ thuật viên, thợ sửa chữa điện tử, nhân viên bảo trì, sinh viên hoặc bất kỳ ai cần một thiết bị đo điện đa năng đáng tin cậy.

Thiết Bị Đo Điện Đa Năng Bỏ Túi Hioki 3244-60

792,000₫

2. Đồng hồ vạn năng Hioki 3030-10

Đồng hồ vạn năng Hioki 3030-10 là một thiết bị đo điện đa năng dạng analog, có thể đo lường điện áp DC/AC, dòng điện DC và điện trở với độ chính xác cao. Hioki 3030-10 đáp ứng đa da dạng nhu cầu kiểm tra, bảo trì và sửa chữa điện tử trong nhiều môi trường làm việc, nhờ có giao diện thân thiện và dễ sử dụng. Điểm nổi bật lớn nhất của thiết bị này là phần vỏ ngoài chắc chắn và bền bỉ, có thể chịu được rơi từ độ cao 1 mét xuống sàn bê tông mà không gây hư hỏng.

Thiết Bị Đo Điện Đa Năng Hioki 3030-10

1,380,000₫

3. Đồng hồ vạn năng Hioki DT4256

Đồng hồ vạn năng Hioki DT4256 là thiết bị đo điện đa chức năng chất lượng cao, được thiết kế để đáp ứng các nhu cầu kiểm tra, bảo trì và sửa chữa điện tử với độ chính xác cao và tính năng bảo vệ an toàn vượt trội. Sản phẩm cho phép đo điện áp DC lên đến 1000V, điện áp AC True RMS, dòng điện DC/AC tối đa 10A trực tiếp, điện trở, điện dung, tần số, kiểm tra thông mạch và diode.

Thiết Bị Đo Điện Đa Năng Hioki DT4256

3,670,000₫

Xem thêm: Điểm Danh TOP 10 đồng hồ vạn năng Hioki tốt nhất

Tại Giải Pháp Đo Kiểm chúng tôi luôn luôn có sẵn các thiết bị đo lường chuyên dụng và đồng hồ vạn năng tốt nhất, đáp ứng mọi yêu cầu công việc của khách hàng, với giá cả hợp lý nhất. Hãy nhanh tay liên hệ với chúng tôi để được sở hữu các sản phẩm chất lượng, chính hãng trong thời gian ngắn nhất. Hy vọng các thông tin trong bài viết trên đã giúp bạn hiểu rõ về cách đo dung lượng pin bằng đồng hồ vạn năng. Đừng quên theo dõi giaiphapdokiem.vn để đón đọc những bài viết chia sẻ kiến thức đo kiểm bổ ích nhất.
