Cách Đọc Giá Trị Đồng Hồ So Cơ Khí & Điện Tử Chi Tiết

Đồng hồ so là một thiết bị đo lường cơ khí và xây dựng quan trọng, dùng để kiểm tra chất lượng sản phẩm và công trình có đáp ứng các yêu cầu kỹ thuật hay không. Chính vì vậy, trong bài viết này Giải Pháp Đo Kiểm sẽ hướng dẫn cho bạn cách sử dụng đồng hồ so chính xác để mang đến kết quả đo chính xác. Đồng thời, sẽ cung cấp cách đọc giá trị đồng hồ so chi tiết cho cả loại cơ khí truyền thống đến điện tự hiện đại. Hãy cùng tìm hiểu ngay!

Đồng Hồ So Là Gì?

Trước tiên, để biết cách đọc giá trị đồng hồ so một cách chuẩn xác và nhanh chóng nhất, chúng ta sẽ cùng tìm hiểu định nghĩa đồng hồ so là gì, cũng như công dụng mà chúng mang lại. Đồng hồ so được biết đến là thiết bị đo kiểm cơ khí, dùng để kiểm tra và đo lường các độ sai lệch nhỏ về hình học, biên dạng và vị trí của chi tiết như độ thẳng, độ phẳng, độ song song, độ đảo, độ côn, độ không đồng trục hay độ vuông góc.

Thiết bị này có độ nhạy rất cao và sai số rất nhỏ, với độ chính xác lên đến từ 0.01mm đến 0.001mm, chính vì vậy được sử dụng phổ biến trong nhiều lĩnh vực và ngành nghề như cơ khí, sản xuất và xây dựng. Hiện nay trên thị trường, đồng hồ so có hai loại phổ biến:

• Đồng hồ so cơ khí: Hay còn được biết đến với tên gọi là đồng hồ so chân gập (đòn bẩy). Loại đồng hồ so này chủ yếu sử dụng cơ chế cơ học để khuếch đại chuyển động đầu đo và hiển thị kết quả đo được bằng kim trên mặt đồng hồ có vạch chia.
• Đồng hồ so điện tử: Đây là loại đồng hồ so tiên tiến, hiện đại nhất hiện nay, được trang bị hệ thống cảm biến và màn hình LCD để hiển thị kết quả đo nhanh, chính xác cao hơn. Không những thế, đồng hồ so điện tử còn có khả năng đọc số tự động và chống ảnh hưởng môi trường nhờ cấp bảo vệ IP.

Nhìn chung với các đặc điểm và công dụng này, đồng hồ so được ứng dụng phổ biến trong các lĩnh vực dưới đây:

• Kiểm tra độ sai lệch hình học và vị trí của các chi tiết máy trong ngành công nghiệp cơ khí.
• Sản xuất chi tiết máy, gia công chính xác.
• Kiểm tra độ thẳng, độ vuông góc, độ phẳng của kết cấu, công trình xây dựng.
• Ngoài ra, đồng hồ so còn được sử dụng để đo lường và kiểm tra chất lượng sản phẩm kỹ thuật cần độ chính xác cao, trước khi đưa ra thị trường.

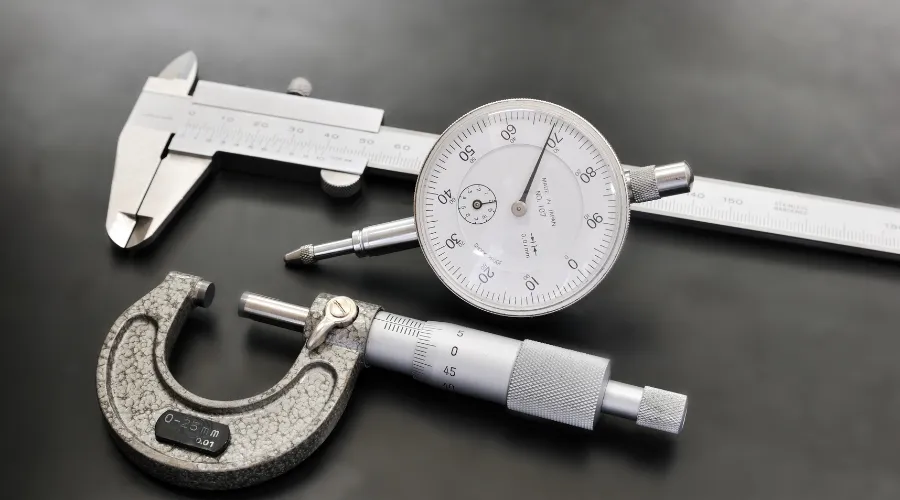

Cấu Tạo & Nguyên Lý Hoạt Động Của Đồng Hồ So

Đồng hồ so được cấu tạo từ các bộ phận khá đơn giản, nhưng có độ chính xác cao để mang đến các kết quả đo lường đáng tin cậy. Cụ thể, dưới đây là các bộ phận chính trên một chiếc đồng hồ so chất lượng:

• Đầu đo: Đây là bộ phận tiếp xúc trực tiếp với bề mặt vật cần kiểm tra, chính vì thế thường được làm bằng hợp kim chống mài mòn cao nhằm đảm bảo độ bền và độ chính xác của kết quả đo.
• Trục đo: Là phần chuyển động tịnh tiến dọc theo ống lót, mỗi loại đồng hồ so sẽ có chiều dài trục và phạm vi đo khác nhau.
• Ống lót: Có chức năng bảo vệ và dẫn hướng cho trục đo.
• Cơ cấu truyền động: Bao gồm nhiều chi tiết liên kết với trục đo, giúp truyền chuyển động đo được đến kim đồng hồ hoặc hệ thống cảm biến điện tử để hiển thị kết quả đo được.
• Mặt đồng hồ: Là nơi hiển thị kết quả đo được để người dùng có thể quan sát bằng mắt thường. Đối với đồng hồ so cơ khí, mặt đồng hồ bao gồm các vạch chia và kim chỉ số, còn với đồng hồ so điện tử kết quả đo được sẽ được hiển thị dưới dạng chữ số trên màn hình LCD.
• Vỏ ngoài: Được thiết kế để bảo vệ các bộ phận quan trọng bên trong của đồng hồ, có khả năng chống nước, bụi bẩn, ăn mòn, va đập cao.
• Các bộ phận phụ: Bao gồm nắp chụp, vít hãm, cần kẹp,… giúp giữ cố định và cho phép điều chỉnh đồng hồ một cách dễ dàng trong quá trình đo.

Với cấu tạo từ các bộ phận trên, nguyên lý hoạt động của đồng hồ so dựa trên cơ cấu truyền động cơ học. Cụ thể, khi đầu đo tiếp xúc và dịch chuyển trên bề mặt thì trục đo sẽ dịch chuyển tương ứng. Lúc này, cơ cấu truyền động cũng sẽ được khuếch đại chuyển động nhỏ của trục đo và hiển thị kết quả trên màn hình. Để hiểu rõ hơn nguyên lý hoạt động của thiết bị này, hãy cùng tìm hiểu cách đọc giá trị đồng hồ so với cả hai phiên bản đồng hồ so cơ khí và điện tử.

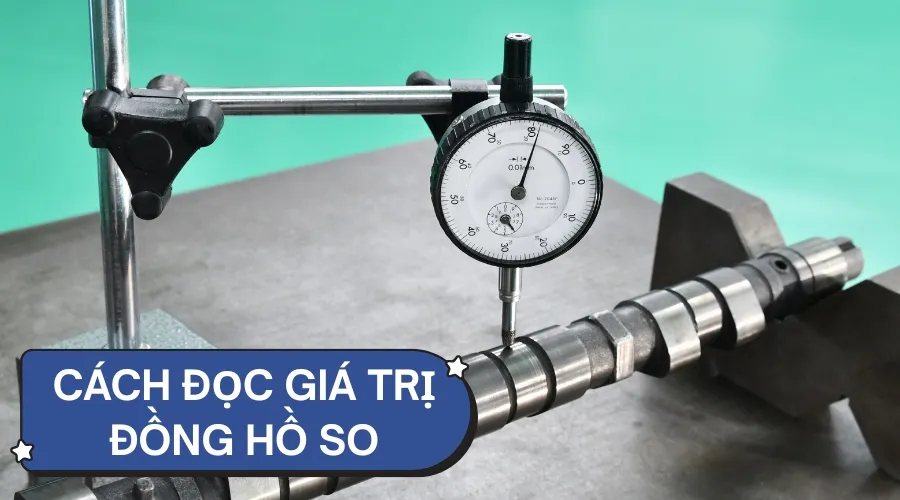

Hướng Dẫn Cách Đọc Giá Trị Đồng Hồ So Chi Tiết, Đầy Đủ

Việc hiểu rõ cách đọc giá trị đồng hồ so sẽ giúp cho người dùng xác định được chính xác độ sai lệch, độ đảo, độ song song hay độ phẳng của chi tiết. Từ đó giúp đảm bảo sản phẩm đáp ứng các yêu cầu kỹ thuật quan trọng đã đề ra. Vì vậy, dưới đây là hướng dẫn cách đọc giá trị đồng hồ đo chi tiết cho cả đồng hồ cơ khí và điện tử:

Cách đọc kết quả đồng hồ so cơ khí

Trên mặt đồng hồ so cơ khí thường có 2 đồng hồ bao gồm một đồng hồ nhỏ và một đồng hồ lớn. Trong đó, đồng hồ nhỏ dùng để đọc giá trị phần nguyên của kết quả đo được và ngược lại đồng hồ lớn dùng để đọc phần thập phân với các vạch chia đều, mỗi vạch chia tương ứng với một trị số dung sai của đồng hồ. Cụ thể:

• Đọc số nguyên (đơn vị là mm): Quan sát vị trí kim đồng hồ nhỏ dừng lại ở vị trí nào trên các vạch được đánh số 1, 2, 3, 4, 5,… Ví dụ kim dừng lại ở vị trí vạch số 1 là 1mm, vạch số 2 là 2mm,…
• Đọc số thập phân (đơn vị là phần trăm mm): Các vạch chia trên đồng hồ lớn chỉ các các phần nhỏ hơn 1mm, thông thường là 0.01mm. Giả sử kim dừng lại ở cuối vạch chia số 2 tính từ điểm không, tức là 2 x 0.01mm = 0.02mm.
• Kết quả đo của đồng hồ so cơ khí = Số nguyên + Số thập phân.

Cách đọc kết quả đồng hồ so điện tử

Khác với cách đọc giá trị đồng hồ so cơ khí, cách đọc giá trị đồng hồ so điện tử đơn giản và dễ dàng hơn rất nhiều. Vì đồng hồ so điện tử được trang bị màn hình LCD và hệ thống chuyển đổi dữ liệu cơ khí thành tín hiệu điện. Điều này cho phép đồng hồ so điện tử hiển thị trực tiếp kết quả đo trên màn hình LCD dưới dạng chữ số một cách rõ ràng và trực quan. Chính vì thế, người dùng chỉ cần đọc trực tiếp số đo mà không phải cộng hay tính toán như đồng hồ cơ.

Đây là ưu điểm vượt trội của loại đồng hồ so này, giúp thao tác nhanh chóng và hạn chế sai số do các nguyên nhân chủ quan.

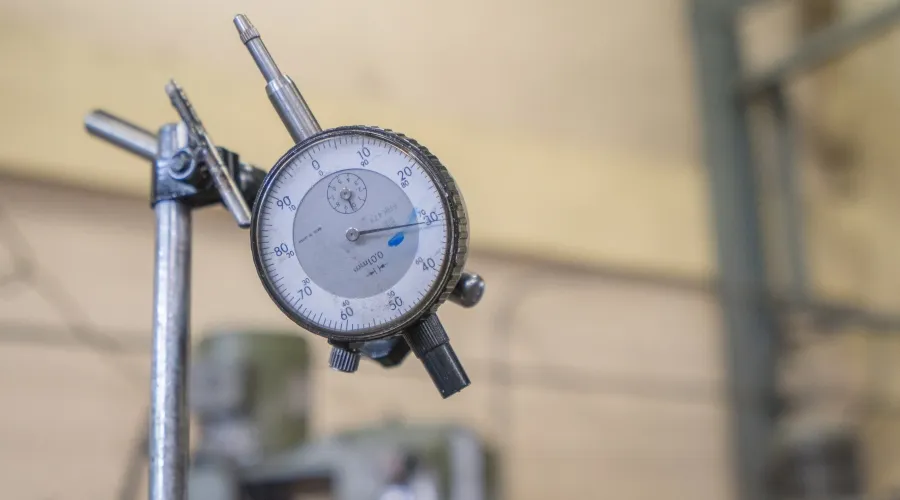

Các Lưu Ý Quan Trọng Khi Đọc Kết Quả Đo Trên Đồng Hồ So

Để đảm bảo thu thập được kết quả đo bằng đồng hồ so chính xác và đáng tin cậy nhất, thì bạn cũng không nên bỏ qua các lưu ý quan trọng dưới đây:

1. Đọc kết quả đúng góc nhìn thẳng từ trên xuống.
2. Tránh va đập và ấn mạnh đầu đo vì sẽ làm sai lệch kết quả cuối cùng và có thể dẫn đến hỏng cơ cấu truyền động bên trong ống lót.
3. Đảm bảo đầu đo tiếp xúc tốt và ổn định với bề mặt cần đo để tránh các sai số do rung hoặc tiếp xúc không đều.
4. Nên thực hiện đo nhiều lần và nhiều vị trí để dễ dàng so sánh và xác định kết quả gần đúng nhất.
5. Chọn đồng hồ so phù hợp với phạm vi đo ngay từ ban đầu để rút ngắn quá trình thực hiện và đảm bảo kết quả đo chính xác.
6. Bảo quản đồng hồ cẩn thận và hiệu chỉnh định kỳ trước khi sử dụng, để tránh sai không đáng có.
7. Không nên thao tác đo trong môi trường có nhiều bụi bẩn hoặc từ trường mạnh vì sẽ ảnh hưởng trực tiếp đến kết quả đo.

Những lưu ý quan trọng này không chỉ giúp đảm bảo mang đến kết quả đo chính xác, tối ưu hóa quy trình đo kiểm, mà còn giúp duy trì hiệu suất hoạt động ổn định cho đồng hồ so. Từ đó kéo dài tuổi thọ cho sản phẩm và đảm bảo chất lượng sản phẩm/dịch vụ, cũng như uy tín của doanh nghiệp trên thị trường.

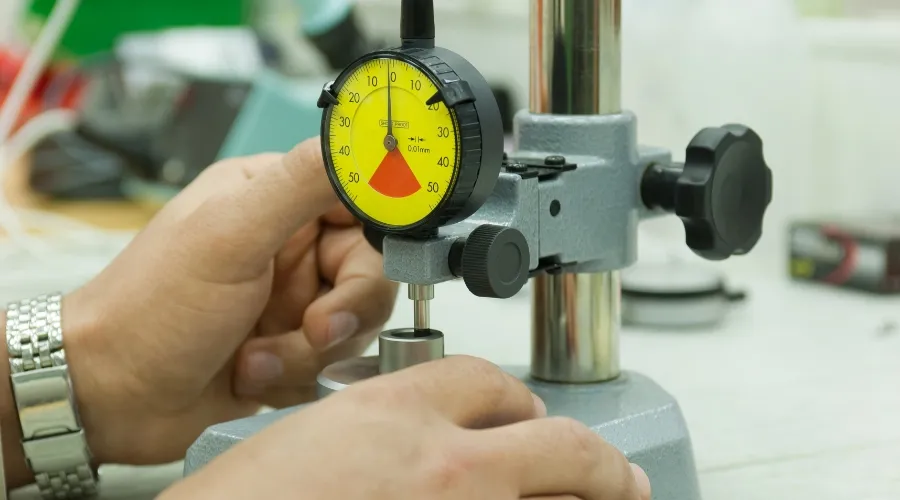

Các Bước Sử Dụng Đồng Hồ So Đúng Cách Để Có Kết Quả Đo Chính Xác

Một trong những cách đảm bảo kết quả đo chính xác quan trọng nhất là sử dụng đồng hồ so đúng cách. Chính vì vậy, dưới đây là các bước sử dụng đồng hồ đo chuẩn xác, chi tiết để mang lại kết quả đo chính xác bạn có thể tham khảo:

• Bước 1: Chuẩn bị đồng hồ so
  • Trước tiên, cần kiểm tra đồng hồ so đã được vệ sinh sạch sẽ bụi bẩn hay chưa và đầu đo có bị mòn hay hư hỏng không, để tránh ảnh hưởng trực tiếp đến kết quả và gián đoạn công việc.
  • Tiến hành hiệu chuẩn kim đồng hồ về đúng vị trí “Zero” trước khi bắt đầu đo.
• Bước 2: Lắp đặt đồng hồ đúng vị trí
  • Gắn đồng hồ do lên giá đỡ hoặc thiết bị kẹp chuyên dụng chắc chắn, tránh rung lắc trong quá trình đo.
  • Điều chỉnh vị trí đầu đo sao cho tiếp xúc vuông góc với bề mặt cần đo. Đây là yêu cầu BẮT BUỘC để đảm bảo kết quả đo phản ánh đúng giá trị thực tế nhất.
• Bước 3: Tiến hành đo
  • Di chuyển đầu đo để tiếp xúc nhẹ nhàng với bề mặt vật cần đo.
  • Quan sát mặt đồng hồ ( bao gồm đồng hồ lớn và nhỏ) để đọc kết quả được. Lưu ý, đối với đồng hồ so cơ khí cần nắm vững cách đọc giá trị số nguyên và số thập phân của kết quả đo.
• Bước 4: Lặp lại kiểm tra ít nhất 2-3 lần để đảm bảo kết quả đo chính xác nhất.
• Bước 5: Tháo đồng hồ so khỏi giá đỡ, vệ sinh và bảo quản đúng cách.

Việc sử dụng đồng hồ so đúng cách không chỉ đảm bảo đọc kết quả đo chính xác, đáng tin cậy, mà còn giúp tăng tuổi thọ cho thiết bị và đảm bảo hiệu quả trong các công việc đo lường kỹ thuật.

Xem thêm: Cách Sử Dụng Đồng Hồ Đo Lỗ Chính Xác Như Chuyên Gia

Giải Pháp Đo Kiểm – Địa Chỉ Chuyên Phân Phối Đồng Hồ Đo Vạn Năng Chính Hãng, Uy Tín

Website giaiphapdokiem.vn của công ty Cổ phần Giải Pháp Đo Kiểm (MTS) được biết đến là nền tảng thương mại điện tử chuyên về thiết bị đo lường & kiểm tra uy tín hàng đầu tại Việt Nam. Trong đó, nổi bật nhất là các thiết bị đồng hồ vạn năng và dòng sản phẩm đồng hồ so là một trong số đó. Nguyên nhân khiến cho Giải Pháp Đo Kiểm được nhiều khách hàng hàng trên khắp cả nước đánh giá cao và tin tưởng lựa chọn là vì:

• CAM KẾT cung cấp sản phẩm chính hãng 100% của các thương hiệu hàng đầu trên Thế Giới, vì thế có nguồn gốc xuất xứ rõ ràng.
• Giá cả cạnh tranh nhất trên thị trường, nhờ nhập khẩu trực tiếp từ NSX, không qua trung gian.
• Chế độ bảo hành lâu dài theo đúng quy định của NSX, giúp người dùng an tâm trong quá trình sử dụng.
• Đội ngũ nhân viên tư vấn và kỹ thuật giàu kinh nghiệm, luôn luôn sẵn sàng hỗ trợ khách hàng lựa chọn sản phẩm tối ưu nhất, đáp ứng mọi nhu cầu sử dụng. Đồng thời còn hỗ trợ giải đáp mọi thắc mắc của khách hàng nhanh chóng, kịp thời 24/7
• Sở hữu hệ thống trang thiết bị và nhân lực hiệu chuẩn thiết bị cao, đảm bảo duy trì hiệu suất hoạt động ổn định của thiết bị trong suốt quá trình sử dụng.

Giải Pháp Đo Kiểm cung cấp đa dạng sản phẩm đồng hồ so chất lượng cao, đáp ứng mọi nhu cầu sử dụng của khách hàng trong các ngành nghề và lĩnh vực khác nhau. Dưới đây là một số mẫu mã nổi bật và được ưa chuộng nhất tại Giải Pháp Đo Kiểm, mời quý khách hàng tham khảo:

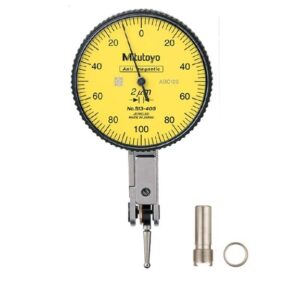

Đồng hồ so chân gập Mitutoyo 513-405-10E

Liên hệ

Đồng hồ so Mitutoyo 1044A (0-5mm x 0.01)

Liên hệ

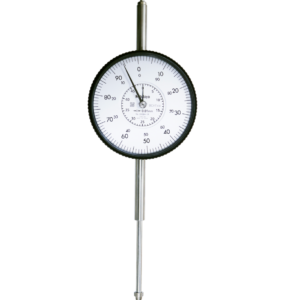

Đồng hồ so cơ khí Mitutoyo 3058A-19 (0-50mm/0.01mm)

Liên hệ

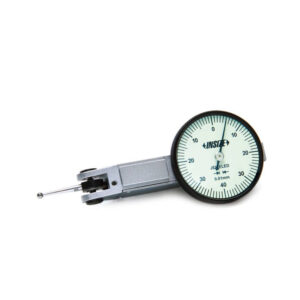

Đồng hồ so chân gập Insize 2380-08

670,000₫

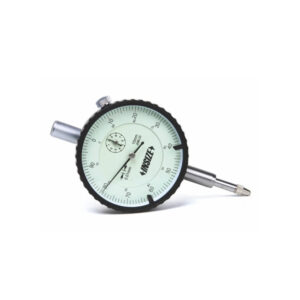

Đồng hồ so Insize 2308-5FA

560,000₫

Đồng hồ so Insize 2308-10A

460,000₫

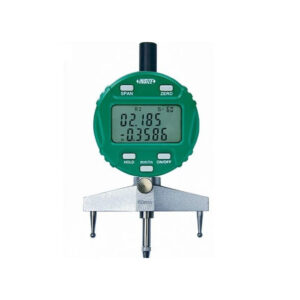

Đồng hồ so đo bán kính Insize 2183

4,463,000₫

Đồng hồ so điện tử INSIZE 2112-10

772,000₫

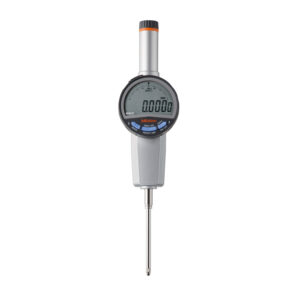

Đồng hồ so điện tử Mitutoyo 543-730B (0-50.8mm)

8,800,000₫

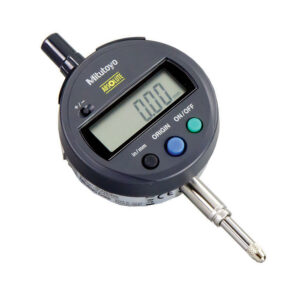

Đồng hồ so điện tử MITUTOYO 543-390B (12.7mm/ 0.001mm)

Liên hệ

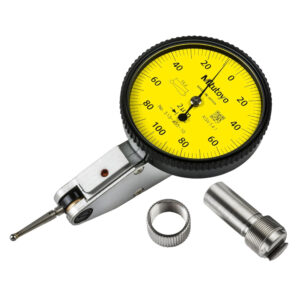

Đồng hồ so chân gập MITUTOYO 513-401-10E

Liên hệ

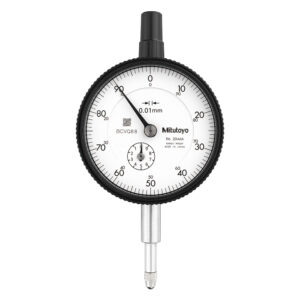

Đồng hồ so cơ khí MITUTOYO 2046A
