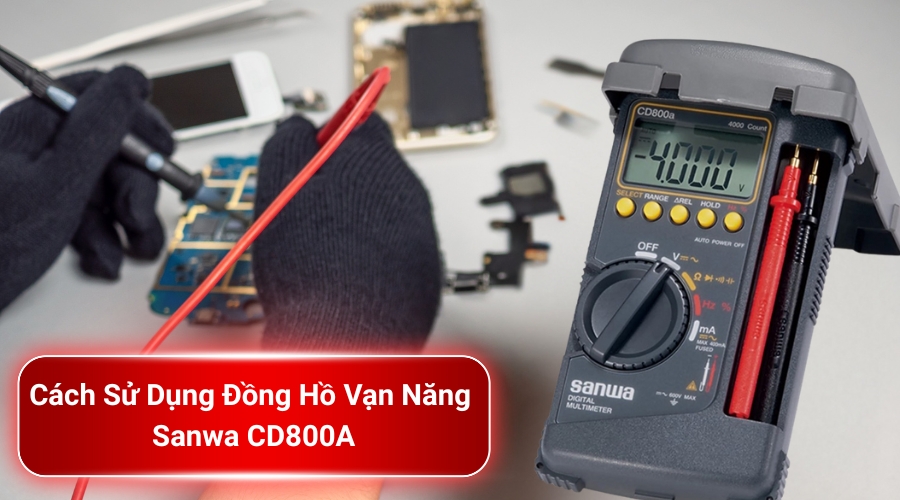

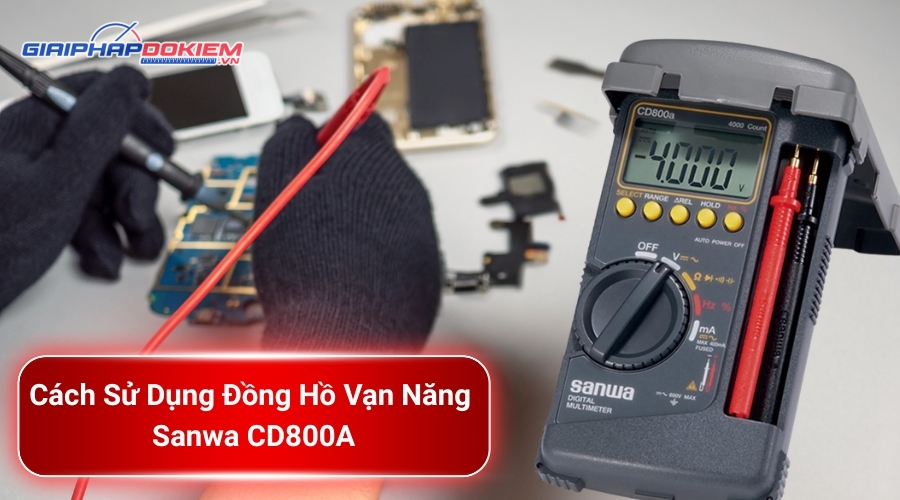

Cách Sử Dụng Đồng Hồ Vạn Năng Sanwa CD800A Đo Điện Chính Xác

Đồng hồ vạn năng Sanwa CD800A là một trong những thiết bị đo lường phổ biến trong lĩnh vực điện – điện tử, đáp ứng mọi yêu cầu đo kiểm chính xác. Chính vì vậy, việc nắm được cách sử dụng đồng hồ vạn năng Sanwa CD800A là yếu tố tiên quyết giúp bạn làm chủ và đảm bảo các kết quả đo điện chính xác cao và đáng tin cậy. Trong bài viết này, Giải Pháp Đo Kiểm sẽ hướng dẫn chi tiết cho bạn cách thực hiện các phép đo điện nhanh chóng, chính xác từ điện áp, dòng điện, điện trở, kiểm tra thông mạch, tần số,… bằng thiết bị đo điện đa năng này.

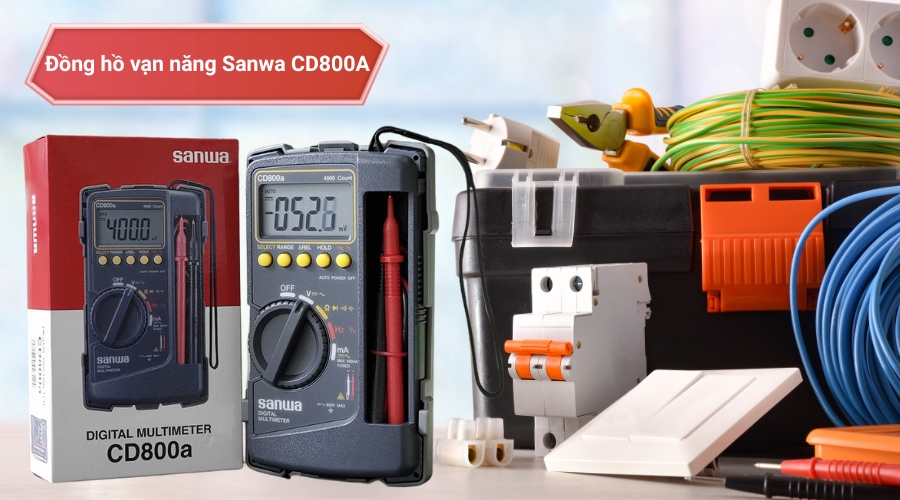

Đồng Hồ Vạn Năng Sanwa CD800A

Trước tiên để biết cách sử dụng đồng hồ vạn năng Sanwa CD800A bạn cần phải hiểu rõ về đồng hồ vạn năng Sanwa CD800A là gì. Điều này tưởng chừng rất đơn giản nhưng là tiền đề giúp bạn thực hiện các phép đo chính xác và đảm bảo an toàn.

Đồng hồ vạn năng Sanwa CD800A là một thiết bị đo lường điện đa năng nổi bất nhất của thương hiệu Sanwa (Nhật Bản). Sản phẩm được thiết kế và sản xuất để đáp ứng nhu cầu sử dụng trong mọi lĩnh vực, từ kỹ thuật điện, điện tử, xây dựng, cơ khí đến sửa chữa các thiết bị điện dân dụng. Sanwa CD800A mang đến phép đo chính xác của nhiều thông số điện quan trọng như điện áp AC/DC, dòng điện AC/DC, điện trở, tần số, điện dung, kiểm tra diode và kiểm tra thông mạch với sai số rất nhỏ (khoảng 0.7%).

Bên cạnh đó, thiết bị này còn được ưa chuộng rộng rãi nhờ vào thiết kế nhỏ gọn, chắc chắn với phần vỏ nhựa chịu nhiệt, chống va đập tốt, màn hình LCD và các nút điều khiển rõ ràng, sắc nét. Điều này giúp người dùng có thể dễ dàng làm quen và thao tác nhanh chóng, an toàn trong mọi điều kiện khác nhau. Không chỉ dừng lại ở đó, Sanwa CD800A còn được các chuyên gia và kỹ thuật viên trên toàn Thế Giới đánh giá cao về tính năng an toàn cao, đáp ứng các tiêu chuẩn an toàn khắt khe IEC/EN như 61010-1:2012, 61010-2-032:2013 và 61010-2-033:2013.

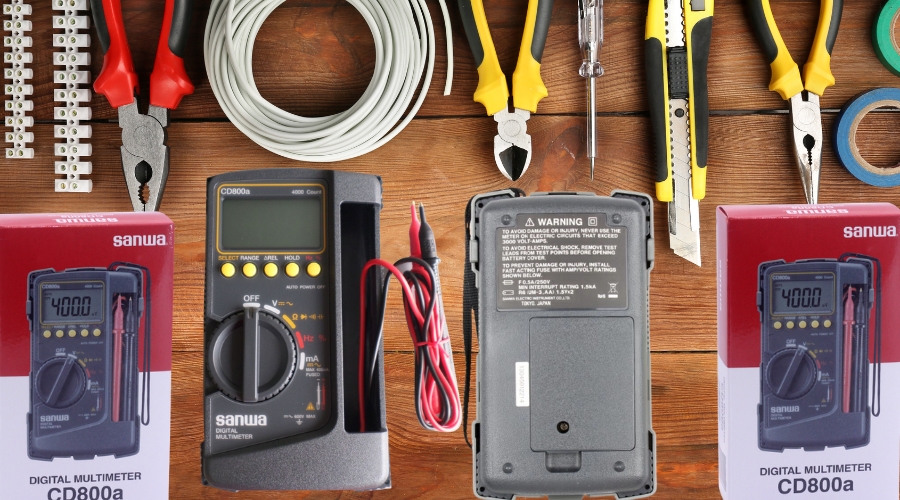

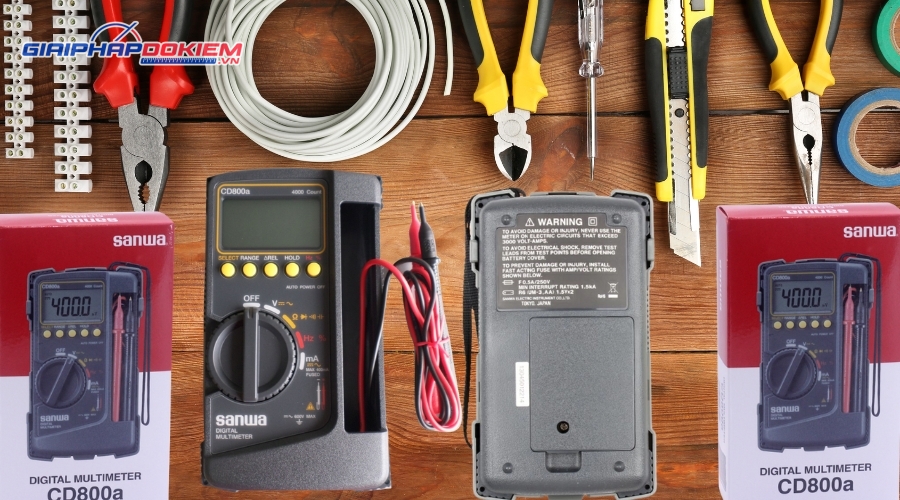

Cấu Tạo Và Các Bộ Phận Chính Của Sanwa CD800A

Đồng hồ vạn năng Sanwa CD800A được cấu tạo từ các bộ phận chính sau đây:

1. Màn hình LCD: Là nơi hiển thị kết quả của các phép đo điện bằng số rõ nét, chi tiết, giúp người dùng dễ đọc được kết quả đo thực tế nhanh chóng, chính xác.
2. Núm xoay chọn chế độ đo: Thường được thiết kế ở mặt trước, trung tâm của đồng hồ gồm có 12 núm xoay 360° và các ký hiệu thang đo, phạm vi đo (tùy vào từng model). Bộ phận này giúp người dùng dễ dàng chuyển đổi giữa các chức năng đo điện nhanh chóng, tiện lợi.
3. Các nút chức năng: Dùng để nâng cao độ chính xác của kết quả và thuận tiện trong việc ghi nhận, lưu trữ dữ liệu. Bao gồm các nút chức năng SELECT, RANGE, HOLD, REL và Hz %.

Bên cạnh những bộ phận chính kể trên, đồng hồ vạn năng Sanwa CD800A còn gồm những bộ phận phụ như chân đế, nắp đậy đa năng, pin và dây đeo tiện lợi. Những bộ phận này có nhiệm vụ bảo vệ và đảm bảo sự thuận tiện trong quá trình đo điện. Tiếp theo, chúng ta sẽ đi vào phần trọng tâm của bài viết này là cách sử dụng đồng hồ vạn năng Sanwa CD800A để thực hiện các phép đo điện chính xác.

Hướng Dẫn Cách Sử Dụng Đồng Hồ Vạn Năng Sanwa CD800A

Đồng hồ vạn năng Sanwa CD800A nổi bật với khả năng đo điện đa dạng ấn tượng, từ các phép đo dòng điện cơ bản đến các ứng dụng chuyên dụng, giúp đáp ứng toàn diện nhu cầu kiểm tra thiết bị và linh kiện điện. Khác với các sản phẩm đồng hồ vạn năng khác, Sanwa CD800A được kết nối sẵn dây đo vào trong thiết bị. Chính vì thể, để thực hiện đo điện bạn chỉ cần chọn thang đo phù hợp và tiến hành đo.

Hướng dẫn đo điện áp AC/DC

• Bước 1: Vặn núm vặn đến chức năng đo điện áp (Ký hiệu: V⎓∼).
• Bước 2: Đặt 2 đầu que đo vào hai điểm cần kiểm tra trên mạch hoặc thiết bị.
• Bước 3: Quan sát và đọc kết quả hiển thị trên màn hình.

Hướng dẫn đo dòng điện AC/DC

• Bước 1: Vặn núm vặn đến chức năng đo dòng điện (Ký hiệu: mA).
• Bước 2: Đặt 2 đầu que đo vào hai điểm cần kiểm tra trên mạch hoặc thiết bị.
• Bước 3: Quan sát và đọc kết quả hiển thị trên màn hình.

Hướng dẫn đo điện trở

• Bước 1: Vặn núm vặn đến chức năng đo điện trở (Ký hiệu: Ω).
• Bước 2: Đặt 2 đầu que đo vào hai điểm cần kiểm tra trên mạch hoặc thiết bị.
• Bước 3: Quan sát và đọc kết quả hiển thị trên màn hình.

Hướng dẫn đo tần số, điện dung và kiểm tra thông mạch

Đối với đồng hồ vạn năng Sanwa CD800A các chức năng đo tần số, điện dung và kiểm tra thông mạch được tính hợp chung với thang đo điện trở vì chúng có cùng nguyên lý đo cơ bản. Để thực hiện các phép đo này, bạn tiến hành tương tự phép đo điện trở đã hướng dẫn ở trên. Nếu bạn muốn chuyển đổi giữa các phép đo tần số, điện dung và kiểm tra thông mạch, chỉ cần nhấn nút SELECT và quan sát ký hiệu trên màn hình để đọc kết quả tương ứng. Cụ thể:

• Đo tần số: Đặt 2 đầu que đo vào mạch điện cần đo có tín hiệu điện, sau đó quan sát và đọc kết quả hiển thị trên màn hình.
• Đo điện dung: Trước tiên cần ngắt nguồn điện ra khỏi tụ điện cần đo, nên xả hết điện trong tụ, sau đó thực hiện tương tự đặt que đo vào hai chân tụ.
• Kiểm tra thông mạch: Đặt que đo vào hai điểm cần kiểm tra, nếu mạch điện thông suốt đồng hồ sẽ phát ra âm thanh “bíp bíp”, ngược lại nếu mạch điện bị rò rỉ thì không có âm thanh phát ra, cần kiểm tra và khắc phục.

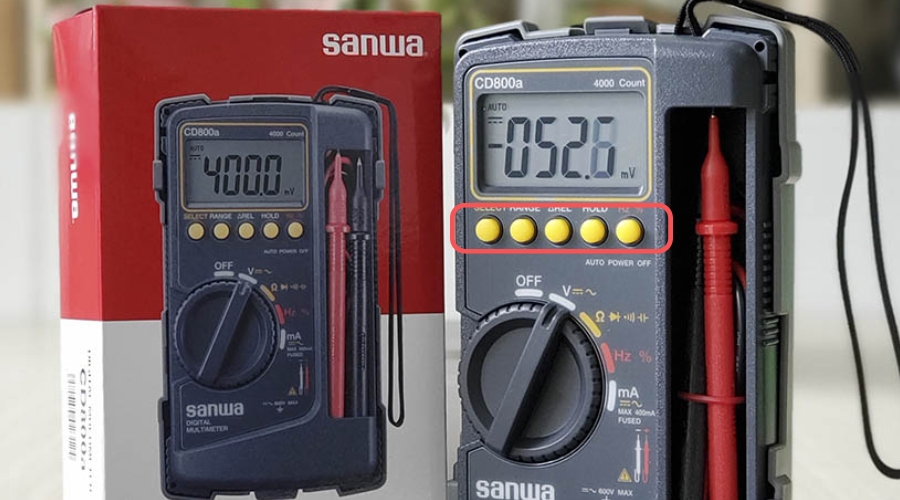

Giải Thích Các Nút Chức Năng Trên Sanwa CD800A

Bên cạnh việc nắm rõ hướng dẫn sử dụng đồng hồ vạn năng Sanwa CD800A để thực hiện các phép đo điện. Bạn có thể dễ dàng quan sát thấy dưới màn hình LCD của Sanwa CD800A còn được trang bị các nút chức năng màu vàng. Công dụng của các nút chức năng này là để tăng tính linh hoạt, chính xác và thuận tiện hơn trong quá trình sử dụng. Chính vì vậy, bạn không nên bỏ qua những yếu tố này để nâng cao chất lượng công việc và tiết kiệm thời gian. Dưới đây là ý nghĩa của các nút chức năng chính trên thiết bị này:

• Nút SELECT: Dùng để chuyển đổi giữa các chế độ đo trong cùng một thang đó. Ví dụ khi đo điện áp hay dòng điện, nhấn nút SELECT để chuyển giữa phép đo dòng điện AC và DC. Tương tự như vậy, cũng áp dụng cho thang đo điện trở, thông mạch, điện dung và tần số.
• Nút RANGE: Chuyển đổi giữa lựa chọn thang đo thủ công hoặc tự động. Khi nhấn vào nút RANGE thấy có ký hiệu AUTO trên màn hình là chế độ đo tự động. Để chuyển sang chế độ chọn thang đo thủ công thì hãy nhấn nút RANGE một lần nữa.
• Nút ΔREL: Để đo giá trị hiện tại trừ đi giá trị mốc, điều này có nghĩa là khi nhấn nút ΔREL đồng hồ sẽ lấy giá trị hiện tại làm mốc. Các giá trị đo tiếp theo sẽ được hiển thị là X-Y (số đo hiện tại trừ đi giá trị mốc).
• Nút HOLD: Có công dụng giữ giá trị đo trên màn hình để thuận tiện trong việc ghi chép và phân tích dữ liệu.
• Nút Hz/%:Chuyển đổi giữa chế độ đo tần số (Hz) và đo phần trăm chu kỳ (%)

Lưu Ý An Toàn Khi Sử Dụng Đồng Hồ Vạn Năng Sanwa CD800A

Cuối cùng khi sử dụng đồng hồ vạn năng Sanwa CD800A để đo điện, để đảm bảo an toàn cho bản thân và thiết bị bạn nên xem xét một số lưu ý quan trọng sau đây:

• Không đo vượt quá điện áp định mức của đồng hồ: Đồng hồ vạn năng Sanwa CD800A có giới hạn điện áp định mức tối đa là 600V. Nếu bạn cố thực hiện các phép đo trên nguồn điện quá 600V rất có thể sẽ dẫn đến chập cháy, hư hỏng mạch điện bên trong đồng hồ và gây nguy hiểm cho chính bản thân mình.
• Không đo trực tiếp ở nơi có cuộn dây hoặc biến áp xung: Đây là những yếu tố mạnh mẽ ảnh hưởng làm sai lệch kết quả đo thực tế.
• Xả hết điện tích của tụ điện trước khi đo: Trong tụ điện thường tích tụ một lượng điện nhỏ đủ để gây giật điện và hư hỏng đồng hồ.
• Chọn đúng thang đo trước khi đo: Điều này ảnh hưởng trực tiếp đến tính chính xác và độ an toàn của phép đo.
• Không đo điện trở hoặc kiểm tra diode khi mạch đang cấp điện: Tương tự như tụ điện, điện trở và diode đều là linh kiện điện tử dự trữ điện, chính vì thế có thể ảnh hưởng đến kết quả đo thực tế.
• Tuân thủ tiêu chuẩn an toàn và sử dụng đúng mục đích: Đây là yếu tố tiên quyết trong mọi quá trình làm việc với điện để đảm bảo an toàn là trên hết.
• Kiểm tra que đo và dây dẫn trước khi sử dụng: Đồng hồ để lâu không sử dụng, dây đo có thể bị oxy hóa do bảo quản không đúng cách cũng ảnh hưởng đến kết quả đo và độ an toàn.

Đồng Hồ Vạn Năng Sanwa CD800A Giá Bao Nhiêu? Ở Đâu Uy Tín?

Dưới đây là giá bán đồng hồ vạn năng Sanwa CD800A chính hãng, đảm bảo chất lượng tại Giải Pháp Đo Kiểm:

Đồng Hồ Đo Điện Đa Năng SANWA CD800A

Liên hệ

Giải Pháp Đo Kiểm tự hào là nhà phân phối các thiết bị đo lường điện chính hãng của các thương hiệu nổi tiếng trong và ngoài nước hàng đầu tại Việt Nam. Chúng tôi không chỉ cung cấp đa dạng các sản phẩm chất lượng cao, đáp ứng mọi nhu cầu sử dụng của khách hàng với mức giá phải chăng mà còn là địa chỉ tin cậy để khách hàng sở hữu đồng hồ vạn năng Sanwa CD800A chính hãng. Giải Pháp Đo Kiểm cam kết cung cấp sản phẩm có đầy đủ chế độ bảo hành, giấy chứng nhận xuất xứ & chất lượng với mức giá cạnh tranh nhất thị trường.

Tìm hiểu thêm: Đại lý Sanwa Việt Nam: Chuyên cung cấp các thiết bị đo lường Sanwa Nhật Bản

Bên cạnh đó, chúng tôi còn cung cấp dịch vụ hỗ trợ kỹ thuật tận tình và giao hàng nhanh chóng toàn quốc. Chính vì vậy, hãy liên hệ trực tiếp với Giải Pháp Đo Kiểm qua hotline, website hoặc đến showroom để trải nghiệm sản phẩm chất lượng đi kèm với dịch vụ khách hàng chuyên nghiệp. Đội ngũ nhân viên Giải Pháp Đo Kiểm hân hạnh được phục vụ quý khách hàng.
