Cách Sử Dụng Thước Cặp Panme Chi Tiết, Đầy Đủ Nhất

Bạn đang tìm kiếm cách sử dụng thước cặp panme chính xác và hiệu quả nhất? Thước panme là một dụng cụ đo lường cơ khí không thể thiếu trong các lĩnh vực cơ khí, chế tạo và kiểm tra chất lượng sản phẩm. Sản phẩm này giúp người dùng có thể dễ dàng và nhanh chóng kiểm tra các kích thước của một chi tiết rất nhỏ với độ chính xác cao. Tuy nhiên, không phải ai cũng biết cách sử dụng dụng cụ quan trọng này, hãy cùng theo dõi bài viết dưới đây của Giải Pháp Đo Kiểm để biết cách thực hiện chi tiết, chuẩn xác nhất.

Thước Panme Là Gì? Ứng Dụng Trong Thực Tế

Để có thể nhanh chóng biết cách sử dụng thước cặp panme đúng cách và đảm bảo kết quả đo chính xác, đáng tin cậy, trước tiên hãy cùng tìm hiểu các đặc điểm đặc trưng của dụng cụ này. Điều này sẽ giúp bạn thấy được công dụng cũng như lý do mà chúng được sử dụng phổ biến trên thị trường đến vậy. Đầu tiên là khái niệm thước panme là gì?

Thước panme hay còn được biết đến với tên gọi khác là thước cặp panme, là một loại thước cặp dùng để đo kiểm kích thước nhỏ trên các chi tiết hoặc sản phẩm. Dụng cụ này có thể đo lường chính xác các đại lượng như độ dày, đường kính ngoài, đường kính trong hoặc độ sâu của các chi tiết có dạng hình trụ, hình ống hoặc lỗ. Không những thế, thước panme còn có độ phân giải và độ chính xác rất cao, thông thường khoảng 0.01mm  hoặc nhỏ hơn. Chính vì vậy, loại thước đo cơ khí này được sử dụng rộng rãi trong thực tế để để đo các vật thể có kích thước nhỏ.

Bên cạnh đó dựa trên công dụng và mục đích sử dụng, thước cặp panme được phân loại thành ba loại chính:

• Panme đo ngoài: Dùng để đo lường các kích thước bên ngoài của vật thể như đường kính ngoài của trục hoặc hình cầu.
• Panme đo trong: Dùng để đo đạc kích thước bên trong lỗ hay ống.
• Panme đo sâu: Chuyên dụng cho các phép đo độ sâu của các rãnh, khe hoặc hốc.

Với các đặc điểm và công dụng trên, thước cặp panme thường được sử dụng phổ biến trong các lĩnh vực cơ khí, gia công chế tạo máy, sản xuất linh kiện điện tử, nhựa, gỗ, nhôm, kính,… Nói cách khác, đây là dụng cụ không thể thiếu của các kỹ sư, công nhân và xưởng cơ khí để kiểm tra độ chính xác về kích thước của các chi tiết máy. Nhờ có thước panme giúp người dùng cá nhân và doanh nghiệp có thể đảm bảo chất lượng, hạn chế những sai sót chủ quan trong quá trình đo lường sản phẩm trước khi phân phối ra thị trường.

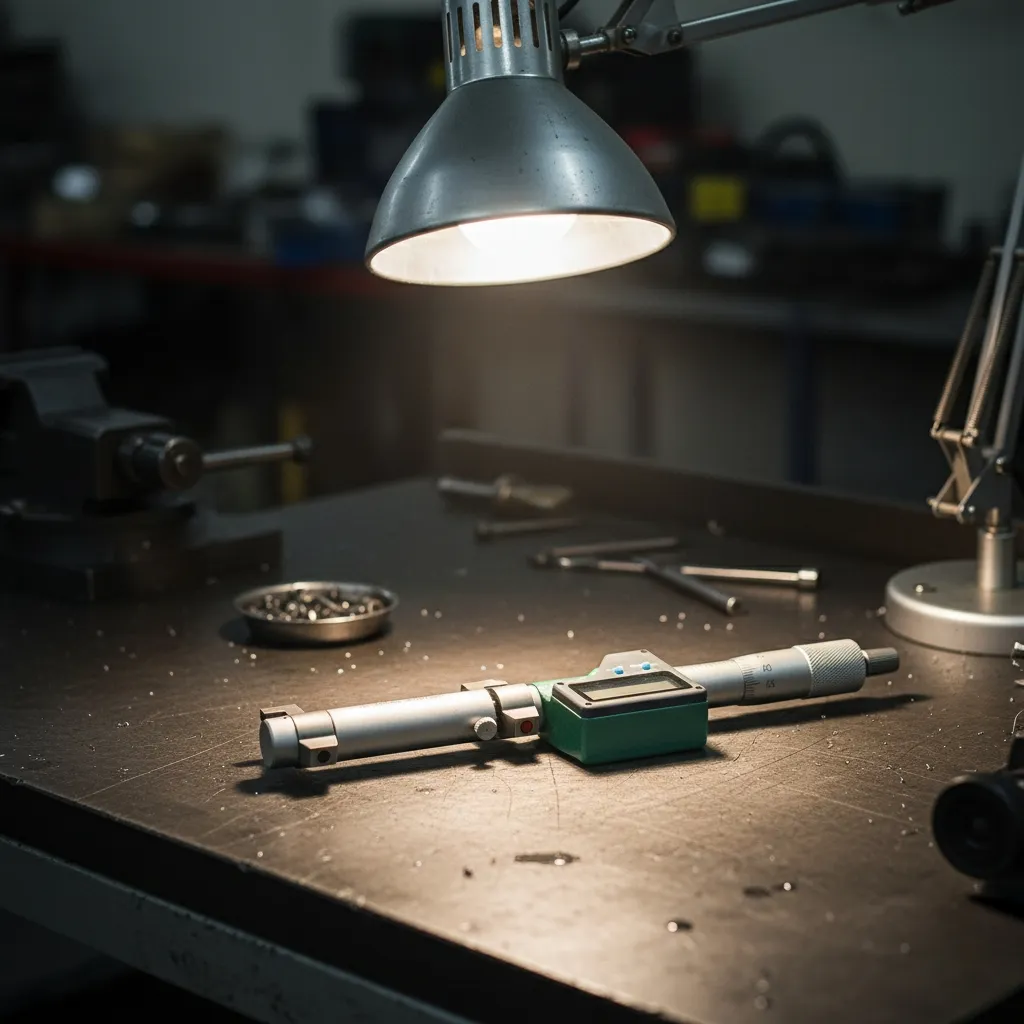

Cấu Tạo Và Nguyên Lý Hoạt Động Của Thước Panme

Để mang đến kết quả đo chính xác và ổn định trong quá trình thực hiện, thước cặp panme được cấu tạo từ các bộ phận chính sau đây:

• Khung thước: Với hình dáng chữ C đặc trưng của thước panme, rất chắc chắn để giữ cố định các bộ phận khác và tay cầm trong lúc thao tác thực hiện.
• Ngàm đo cố định: Được gắn cố định chắc chắn trên một đầu của khung thước, để tiếp xúc và cố định một phía với vật thể cần đo.
• Ngàm đo di động: Là một trong những bộ phận quan trọng nhất của thước panme, bao gồm một trục có thể di chuyển để giữ cố định mặt còn lại của vật thể thông qua cơ cấu vít và thước hiển thị.
• Thân thước chính: Là phần ống trụ cố định, trên đó có các vạch chia chính để dễ dàng đọc giá trị đo.
• Thân thước phụ: Là bộ phận nối tiếp của thân thước chính, dùng để đọc kết quả chi tiết đến phần thập phân.
• Ống vặn (tay xoay): Là bộ phận xoay để di chuyển ngàm đo di động, đồng thời điều chỉnh lực siết chính xác.
• Đai ốc hãm: Dùng để cố định hàm đo di động, giúp việc đọc giá trị đo một cách chính xác hơn, ngăn ngừa sai số do dịch chuyển.

Nguyên lý hoạt động của thước panme là dựa trên cơ cấu vít vi sai. Tức là, khi vặn núm xoay thì vít chính với bước ren tiêu chuẩn (thường 0.5 mm hoặc 1 mm) chuyển động trục đo di động bước rất nhỏ. Vì ống vặn xoay được chia thành 50 – 100 vạch, mỗi lần xoay nhỏ sẽ làm trục di động dịch chuyển một phần rất nhỏ (ví dụ 0.01 mm), giúp tăng độ chính xác đo lường. Khoảng cách giữa ngàm cố định và ngàm di động chính là kích thước của chi tiết được đo.

Phân Biệt Thước Panme Với Thước Cặp Khác Nhau Như Thế Nào?

Hiện nay, còn có không ít người còn nhầm lẫn nghiêm trọng giữa thước cặp và thước panme là một. Mặc dù thước panme là một loại thước cặp cơ khí chuyên dụng, tuy nhiên thước panme được thiết kế để đo đạc những chi tiết có độ chính xác rất cao. Chính vì thế, dòng thước đo này sẽ có một số điểm khác biệt rõ rệt so với thước cặp cơ khí thông thường như:

Hướng Dẫn Cách Chọn Loại Thước Panme Phù Hợp

Để đảm bảo quá trình sử dụng và đọc kết quả trên thước panme hiệu quả và chính xác nhất, trước hết bạn cần lựa chọn đúng loại thước panme phù hợp với mục đích sử dụng. Bên cạnh đó, trên thị trường còn có rất nhiều loại thước cặp panme khác nhau, chính vì vậy việc lựa chọn được loại thước panme phù hợp là yếu tố tiên quyết, đảm bảo kết quả đo chính xác nhất. Dưới đây là các tiêu chí quan trọng mà bạn cần quan tâm khi chọn thước panme đáp ứng tốt yêu cầu công việc và đảm bảo độ chính xác khi đo:

1. Phạm vi đo: Mỗi loại thước panme sẽ có quy định về phạm vi đo cụ thể, phổ biến là 0-25mm, 25-50mm, 50-75mm,… Chọn thước có phạm vi vừa đủ với chi tiết cần đo, không quá nhỏ để đảm bảo kết quả đo chính xác nhất và thuận tiện trong quá trình thao tác.
2. Độ phân giải và độ chính xác: Đây là tiêu chí rất quan trọng, ảnh hưởng trực tiếp đến khả năng và độ chính xác mà thước panme mang lại. Tuy nhiên, với các ứng dụng đo kỹ thuật cơ bản thì thước panme có độ phân giải 0.01mm là đủ dùng, ngược lại loại 0.001mm là giải pháp hoàn hảo dành cho các yêu cầu đo siêu chính xác.
3. Loại thước panme: Bao gồm đo ngoài, đo trong hay đo sâu tùy theo yêu cầu công việc cụ thể.
4. Loại hiển thị: Thước panme cơ khí có độ bền cao nhưng đòi hỏi phải biết cách đọc kết quả đo. Trong khi đó, thước panme điện tử có thể nhanh chóng đọc kết quả trực tiếp trên màn hình LCD nhanh gọn, tiện lợi, nhưng giá thành cao hơn.
5. Thương hiệu: Các sản phẩm đến từ các thương hiệu nổi tiếng như Mitutoyo (Nhật Bản), Insize (Trung Quốc), Sylvac (Thụy Sĩ), Moore & Wright hay Holex, thường có chất lượng vượt trội, chính sách bảo hành uy tín, mang lại sự tin cậy trong quá trình sử dụng.
6. Tính năng nâng cao: Một số model cao cấp còn được trang bị thêm các tính năng hữu ích như giữ số đo, chuyển đổi đơn vị mm/inch hoặc kết nối PC để lưu dữ liệu. Những tính năng này thích hợp với các công việc giám sát, phân tích hay nghiên cứu.

Một thước đo panme chất lượng, đáp ứng yêu cầu công việc đo lường là chưa đủ, nếu không sử đúng cách cũng sẽ dẫn đến kết quả bị sai lệch không chính xác. Chính vì vậy, việc nắm được cách sử dụng thước panme đúng cách, đạt chuẩn yêu cầu kỹ thuật là bước tiếp theo bạn cần trang bị để đảm bảo mang đến kết quả chính xác và có tính tin cậy cao.

Cách Sử Dụng Thước Cặp Panme Chi Tiết

• Bước 1: Chuẩn bị và kiểm tra thước panme trước khi sử dụng
  • Vệ sinh sạch sẽ bụi bẩn, dầu nhớt và lau khô thước panme trước khi sử dụng.
  • Hiệu chuẩn điểm “Zero” của thước chính và phụ trùng khớp với nhau.
• Bước 2: Chuẩn bị chi tiết cần đo sạch sẽ, khô ráo không có dầu mỡ hay bụi bẩn,
• Bước 3: Tiến hành đo
  • Xoay ống vặn để mở ngàm đo di động của thước panme ra một khoảng rộng hơn kích thước của chi tiết cần đo.
  • Đặt chi tiết cần đo giữa ngàm đo cố định và di động. Sau đó, xoay từ từ ống vặn để siết nhẹ cố định chắc chắn lên thước đo. Lưu ý, không siết quá chặt để tránh gây biến dạng cho chi tiết, đồng thời cũng không nên để quá lỏng lẻo sẽ dẫn đến sai số lớn.
  • Sử dụng vít hãm (nếu cần) để cố định chắc chắn kết quả đo trong một thời gian dài, phục vụ cho quá trình phân tích, tính toàn và nghiên cứu.
• Bước 4: Ghi nhận và tính toán kết quả đo thực tế bằng tổng giá trị trên thước chính và giá trị trên thước phụ cộng lại.
• Bước 5: Thực hiện đo lại nhiều lần để đảm bảo kết quả đo chính xác nhất.

Lưu ý khi sử dụng thước kẹp panme để đo lường bạn cần lưu ý một số điểm quan trọng sau đây:

1. Giữ cho khung thước luôn vuông góc với bề mặt chi tiết cần đo để tránh kết quả sai lệch.
2. Không được sử dụng lực quá mạnh khi thao tác, vì rất dễ làm hỏng hoặc biến dạng thước, cúng như là chi tiết cần đo.
3. Nên đo nhiều lần để xác định giá trị chính xác nhất.
4. Sau khi đo xong, hãy vệ sinh thước panme sạch sẽ, tra dầu bảo dưỡng định kỳ và bảo quản trong hộp chuyên dụng để tránh bị va đập, rỉ sắt, dẫn đến hỏng thước.

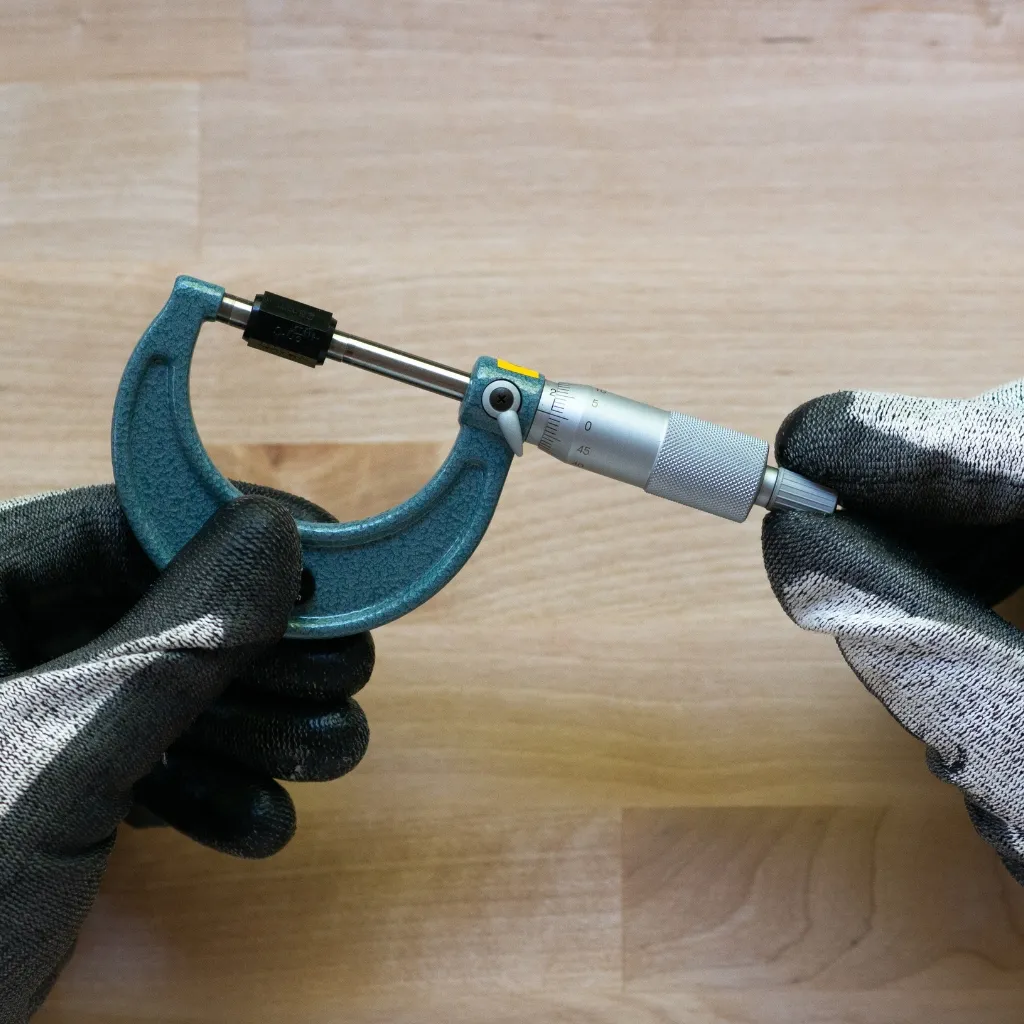

Cách Đọc Thước Kẹp Panme Chính Xác

Như bạn đã biết, cách đọc kết quả đo thước panme hay một số loại thước đo cơ khí chuyên dụng khác, bạn cần phải xác định giá trị phần nguyên trên thước chính và giá trị thập phân của kết quả đo trên thước phụ. Cụ thể, dưới đây là hướng dẫn cách đọc giá trị đo trên thước kẹp panme chi tiết, giúp bạn thu thập chính xác giá trị đo thực thế, ngăn ngừa sai số do nhiều nguyên nhân khác nhau:

• Đọc số đo trên thước chính: Trên thân thước chính panme có các vạch số nguyên được tính theo đơn vị là mm. Khi đọc số đo trên thước chính bạn chỉ cần xác định giá trị của vạch số cuối cùng bên trái vạch chia trùng khớp với mép của thước phụ (đầu xoay).
• Đọc số đo trên thước phụ: Tương tự như thước chính, trên đầu xoay của thước phụ cũng có các vạch chia nhỏ, thường bao gồm từ 0 đến 50 hoặc 100, mỗi vạch tương đương 0,01 mm hoặc 0,02 mm (tuỳ loại thước). Khi đọc số đo trên thước phụ bạn cũng cần tìm vạch trên thước phụ sao cho nó trùng khớp hoàn toàn với vạch trên thước chính.
• Tính tổng số đo: Cộng giá trị đọc được trên thước chính với giá trị trên thước phụ để ra được kích thước thực tế của vật được đo.

Ví dụ: Nếu trên thước chính bạn thấy vạch số 5mm, và trên thước phụ vạch 25 trùng với vạch thước chính, tổng chiều dài của chi tiết cần đo là 5mm + 0,25mm = 5,25mm. Lưu ý, đối với thước đo panme điện tử, kết quả sẽ được hiển thị trực tiếp lên màn hình LCD, chính vì thế bạn cần bỏ qua bước này.

Hướng Dẫn Cách Sử Dụng Thước Panme Điện Tử

Cách sử dụng thước panme điện tử để đo đạc kích thước chi tiết nhỏ đơn giản và dễ thực hiện hơn rất nhiều so với loại thước thủ công cơ khí. Bạn chỉ cần thực hiện theo các bước dưới đây là có được kết quả đo chính xác, đáng tin cậy:

1. Khởi động thước panme điện tử bằng cách nhấn vào nút nguồn.
2. Chọn đơn vị đo phù hợp, thường thước cặp panme điện tử sẽ cho phép bạn chuyển đổi linh hoạt giữa hai thang đo mm và inch, để phù hợp với nhiều phép đo khác nhau.
3. Hiệu chuẩn thước về điểm đo Zero bằng cách đóng ngàm đo lại và nhấn nút Zero để thước tự động cài đặt điểm chuẩn, khi nào thấy trên màn hình đồng hồ hiển thị mức 0.000 thì có thể tiến hành đo.
4. Chuẩn bị vật cần đo sạch sẽ, khô ráo trước khi kẹp vào ngàm đo chắc chắn.
5. Tiến hành đo kích thước bằng cách vặn nhẹ ống vặn để ngàm đo cố định chắc chắn chi tiết vào trong thước. Sau đó thước sẽ tự động đo lường chính xác và hiển thị kết quả trên màn hình kỹ thuật số.
6. Đọc kết quả trực tiếp trên màn hình LCD và tiến hành đo lại nhiều lần để đảm bảo kết quả đo gần nhất.

Bên cạnh đó, một số loại thước cặp panme điện tử cao cấp còn được trang bị nút Hold để cố định kết quả trên màn hình không bị biến nhất nếu vô tình bấm nhầm. Tính năng này rất hữu ích trong các ứng dụng đo xa nơi làm việc, cần lưu trữ và phân tích, đối chiếu kết quả đo. Chính vì thế, bạn nên tận dụng tính năng này để mang đến sự tiện lợi và đáng tin cậy trong công việc đo kiểm, bảo trì.

Những Lưu Ý Khi Sử Dụng Thước Cặp Panme Để Đảm Bảo Độ Chính Xác Cao

Bên cạnh việc tuân thủ đầy đủ cách sử dụng thước kẹp panme đúng tiêu chuẩn kỹ thuật đã hướng dẫn ở trên. Bạn cũng không nên bỏ qua các lưu ý quan trọng khi sử dụng thước cặp panme dưới đây để đảm bảo độ chính xác cao:

• Luôn luôn phải kiểm tra và hiệu chuẩn điểm 0 trước khi đo.
• Vệ sinh sạch sẽ cả chi tiết cần đo và thước panme trước khi bắt đầu công việc và sau khi hoàn thành.
• Khi xoay ống vặn để đo nên dùng lực vừa đủ, tránh làm biến dạng hay hỏng vật hoặc thước.
• Bắt buộc phải đặt khung thước vuông góc với bề mặt của chi tiết cần đo, để đảm bảo kết quả đo chính xác nhất.
• Không nên sử dụng thước cặp panme để đo các vật thể cong hoặc không chắc chắn, vì kết quả sẽ không có độ chính xác cao.
• Đo lại nhiều lần là ưu tiên hàng đầu của mọi phép đo bằng thước panme.
• Bảo quản thước panme đúng cách và hiệu chuẩn định kỳ.

Nên Mua Thước Cặp Panme Ở Đâu Uy Tín, Giá Rẻ?

Công ty Cổ phần Giải Pháp Đo Kiểm tự hào là một trong những nhà phân phối thiết bị đo lường điện và công nghiệp chính hãng đến từ những thương hiệu hàng đầu trên Thế Giới uy tín số 1 Việt Nam. Trong đó nổi trội nhất là các dòng sản phẩm thước cặp panme với đa dạng mẫu mã, chủng loại, kích thước và độ chính xác của những thương hiệu nổi tiếng như Insize và Mitutoyo. Tất cả các sản phẩm này đều được nhập khẩu chính hãng 100%, đảm bảo nguồn gốc xuất xứ rõ ràng và giá cả cạnh tranh nhất trên trường.

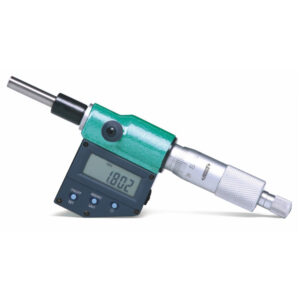

Panme điện tử Insize 6353-25W

2,090,000₫

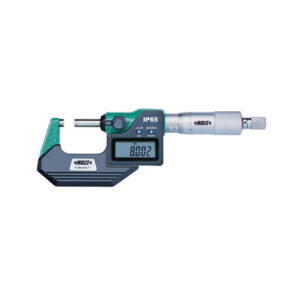

Panme điện tử đo ngoài Insize 3108-25A

1,450,000₫

Panme đo ngoài cơ khí Mitutoyo 103-138 25-50mm

Liên hệ

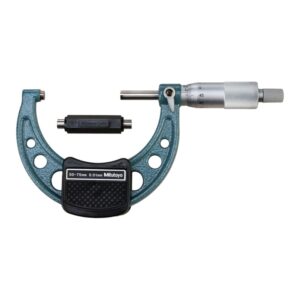

Panme đo ngoài cơ khí Mitutoyo 103-139-10 (50-75mm)

Liên hệ

Panme đo ngoài cơ khí Mitutoyo 103-140-10 (75-100mm x 0.01)

Liên hệ

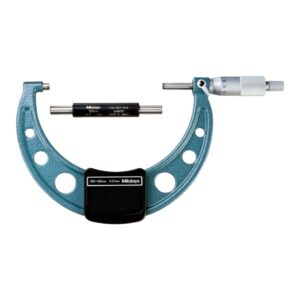

Panme đo ngoài cơ khí Mitutoyo 103-141-10 (100-125mm x 0.01)

Liên hệ

Panme đo ngoài cơ khí Mitutoyo 103-137 0-25mm

Liên hệ

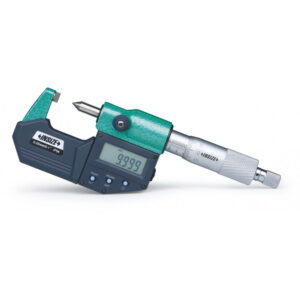

Panme đo chiều cao mép gấp điện tử INSIZE 3566-25BA (0-25mm/0-1″)

4,580,000₫

Panme đo trong điện tử INSIZE 3520-100

5,210,000₫

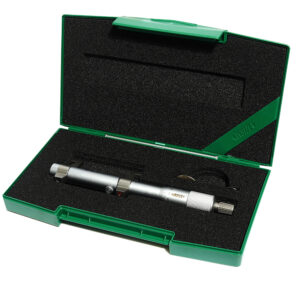

Panme đo trong INSIZE 3220-100

1,650,000₫

Panme đo trong INSIZE 3220-30

1,030,000₫

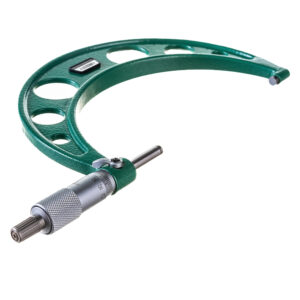

Panme đo ngoài cơ khí INSIZE 3203-200A (175-200Mm/0.01Mm)
