Cách Sử Dụng Thước Kẹp Cơ Khí Chuẩn Nhất Cho Người Mới

Thước kẹp cơ khí là một trong những công cụ không thể thiếu trong các lĩnh vực cơ khí, chế tạo và sửa chữa máy móc. Việc sử dụng thước kẹp đúng cách không chỉ giúp người dùng đo đạc chính xác kích thước của chi tiết, từ đó đảm bảo chất lượng sản phẩm, cũng như nâng cao hiệu quả công việc. Chính vì vậy, trong bài viết dưới đây Giải Pháp Đo Kiểm sẽ cung cấp chi tiết cho bạn cách sử dụng thước kẹp cơ khí chuẩn xác, đầy đủ nhất, bất kỳ ai cũng có thể thực hiện được, kể cả người mới.

Thước Kẹp Cơ Khí Là Gì?

Thước kẹp cơ khí (hay còn được gọi là thước cặp) là một dụng cụ đo lường chuyên dụng trong lĩnh vực cơ khí, chế tạo máy, kỹ thuật cũng như một số lĩnh vực sản xuất khác. Chúng được cấu tạo từ hai hàm kẹp (trong đó: một cố định và một có thể di chuyển) để đo được nhiều dạng kích thước khác nhau, từ ngoài vào trong hoặc đo sâu. Với thiết kế đặc trưng này, thước cặp có thể đo lường chính xác nhiều đại lượng kích thước khác nhau như chiều dài, đường kính ngoài, đường kính trong hoặc độ sâu của chi tiết.

Điểm đặc biệt của thước kẹp cơ khí là có phạm vi đo rộng, độ chính xác cao, dễ sử dụng và giá cả hợp lý. Hiện nay trên thị trường, thước kẹp cơ khí được phân thành ba loại chính là thước kẹp truyền thống (thước cơ), thước kẹp đồng hồ và thước kẹp điện tử. Mỗi loại đều có thang đo chính (mm hoặc inch) kết hợp cùng thước phụ hoặc đồng hồ/điện tử, giúp đo được kích thước nhỏ lên đến 0.02mm (tùy vào từng model).

Cấu Tạo Và Nguyên Lý Hoạt Động Của Thước Kẹp Cơ Khí

Thước kẹp cơ khí bao gồm các bộ phận chính sau đây:

• Thân thước (thước chính): Là phần dài nhất của thước và có các vạch chia milimet hoặc inch để tra phần nguyên của kích thước đo được.
• Thước phụ (du xích/Vernier): Là bộ phận để đọc chi tiết giá trị thập phân của kích thước, giúp nâng cao độ chính xác.
• Hàm cố định: Được gắn liền với thước chính để cố định vật thể khi đo.
• Hàm di động: Liên kết với thước phụ và trượt dọc theo thân thước để đo các kích thước khác nhau.
• Vít giữ (khóa chuyển động): Có nhiệm vụ cố định hàm di động để đọc kết quả đo.
• Thanh đo độ sâu: Thường được bố trí ở cuối thân thước và dùng để đo độ sâu hốc hoặc lỗ.
• Con trượt: Dùng để di chuyển các hàm đo và đọc kết quả chính xác trên thước chính.

Với cấu tạo bao gồm các bộ phận trên đây, thước kẹp có nguyên lý hoạt động dựa vào sự kết hợp của thước chính và thước phụ. Cụ thể, khi chi tiết cần đo được cố định trên thước bằng hàm kẹp tại các vị trí nhất định. Sau đó người dùng sẽ quan sát và đọc số liệu trên vạch thước chính để lấy phần nguyên và vạch thước phụ để lấy phần thập phân. Cuối cùng cộng hai số liệu này với nhau ra được kích thước chính xác của chi tiết cần đo. Trong đó, khoảng cách giữa các vạch trên thước chính là 1mm, còn thước phụ thường là 0.9mm.

Nhờ có cấu tạo và nguyên lý hoạt động này đã tạo ra một dụng cụ đo lường kích thước nhanh chóng, chính xác và tiện lợi cho nhiều ứng dụng khác nhau thuộc ngành nghề cơ khí chính xác và sản xuất kỹ thuật. Tiếp theo, chúng ta sẽ tìm hiểu chi tiết cách sử dụng thước kẹp cơ khí chuẩn xác, để thực hiện các phép đo kích thước nhanh, chính xác và đáng tin cậy.

Chuẩn Bị Trước Khi Sử Dụng Thước Kẹp

Trước khi sử dụng thước kẹp cơ khí để đo kích thước của bất kỳ một vật thể nào, bạn cần thực hiện các bước dưới đây để đảm bảo kết quả đo chính xác nhất, cũng như thước hoạt động tốt.

• Hiệu chỉnh thước cặp về điểm 0: Bằng cách đóng hai hàm kẹp lại để vạch 0 của thước chính và thước phụ trùng khớp với nhau. Nếu không trùng khớp, cần hiệu chuẩn thước cặp theo đúng sự hướng dẫn của nhà sản xuất, để đảm bảo độ chính xác cao và không gây ra sai số trong quá trình đo.
• Chuẩn bị vật cần đo: Đảm bảo vật đo còn nguyên vẹn hình dáng như ban đầu, không bị biến dạng, nứt vỡ hay cong vênh.
• Vệ sinh sạch sẽ thước đo và vật thể cần đo: Làm sạch các bề mặt tiếp xúc trực tiếp hoặc xung quanh để tránh trình trạng bị bẩn, dầu mỡ, cặn bã hoặc vật cản, ảnh hưởng trực tiếp đến kết quả đo.
• Đảm bảo thước cặp hoạt động trơn tru: Kiểm tra kỹ lưỡng để đảm bảo vít giữ hoạt động trơn tru, thanh đo độ sâu không bị kẹt, các bộ phận không bị cong vênh hay hư hỏng.

Việc chuẩn bị kỹ lưỡng trước khi sử dụng thước kẹp cơ khí sẽ giúp nâng cao độ chính xác và độ bền trong quá trình sử dụng, hạn chế sai số và lỗi kỹ thuật khi đo.

Cách Sử Dụng Thước Kẹp Cơ Khí Hiệu Quả Nhất

Thước kẹp cơ khí có ba công dụng là đo kích thước ngoài, kích thước trong và độ sâu của vật thể. Dưới đây là cách sử dụng thước kẹp cơ khí cho từng chức năng cụ thể:

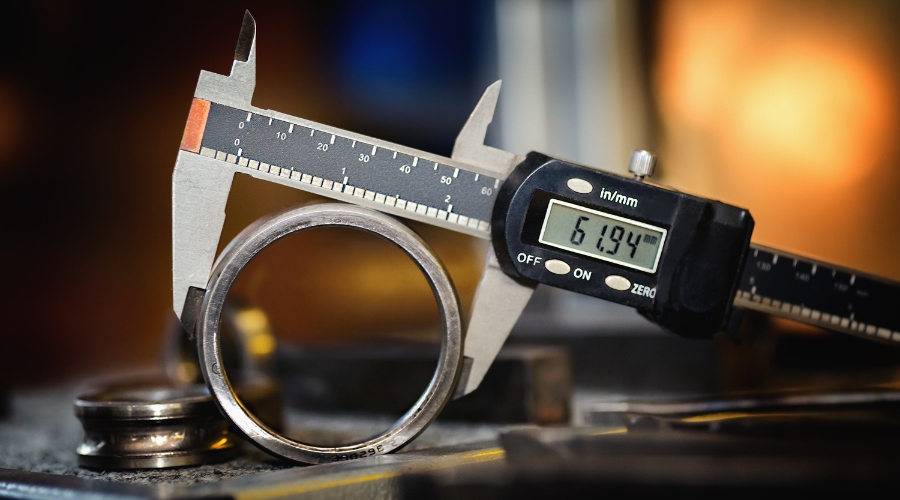

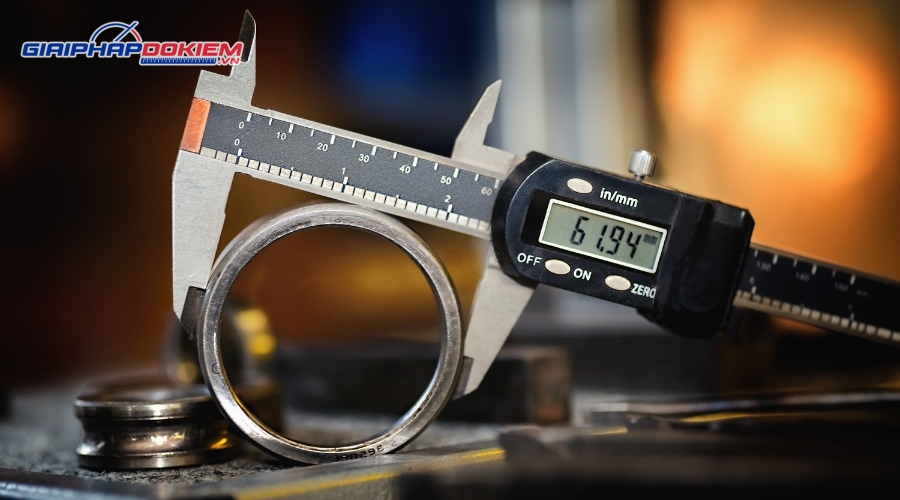

Cách đo kích thước ngoài (đo đường kính, chiều dài vật thể)

Đây là chức năng phổ biến nhất của thước kẹp trong quá trình đo lường và kiểm tra kích thước của chi tiết, vật thể. Dưới đây là cách sử dụng thước kẹp cơ khí đo kích thước ngoài của vật thể chuẩn xác nhất:

1. Mở rộng hàm di động của thước kẹp ra để đặt vật cần đo giữa hai hàm kẹp.
2. Đặt chi tiết cần đo vào giữa hàm cố định và hàm di động của thước kẹp.
3. Trượt hàm di động lại cho đến khi hai hàm kẹp tiếp xúc chắc chắn với bề mặt ngoài của vật thể. Lưu ý không nên kẹp quá chặt hoặc quá lỏng lẻo để tránh ảnh hưởng đến độ chính xác của kết quả đo.
4. Khóa vít giữ để cố định vị trí.
5. Đọc kết quả trên thước chính và du xích (nếu có).
6. Kích thước đo được của vật thể là đường kính hoặc chiều dài.

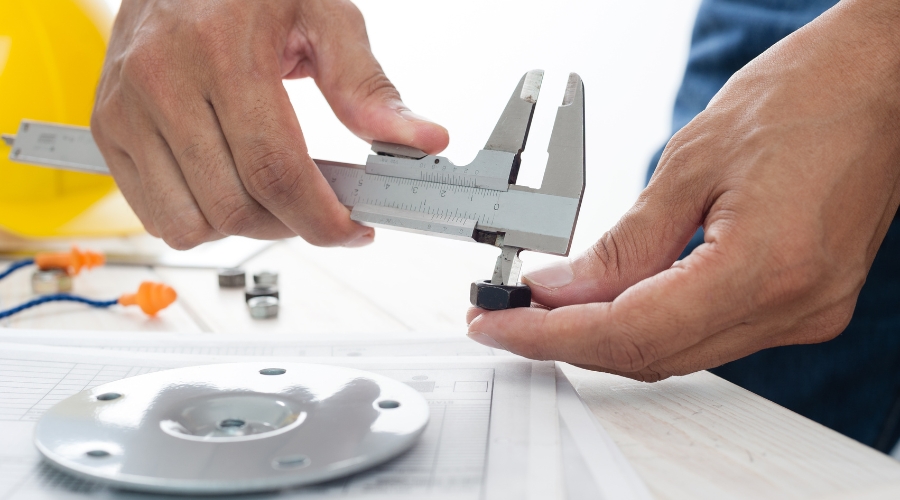

Cách đo kích thước trong (đo đường kính trong lỗ, rãnh)

Các bước thực hiện cách sử dụng thước kẹp cơ khí để đo kích thước trong của vật thể bao gồm:

1. Đóng hàm di động của thước kẹp về vị trí 0 để hai hai hàm kẹp tiếp xúc với mặt trong của vật thể cần đo.
2. Đưa hai hàm đo vào bên trong lỗ hoặc rãnh cần đo.
3. Trượt hàm di động sao cho hai hàm đo trong ép sát bề mặt bên trong vật thể.
4. Khóa vít giữ và đọc kết quả trên thước.
5. Kích thước đo được chính là đường kính trong của vật thể.

Cách đo độ sâu của vật thể hoặc lỗ

Khác với hai cách đo ở trên, cách đo này sử dụng thanh đo độ sâu (thường được làm từ một thanh kim loại mỏng) được đặt ở đuôi của thước kẹp để đo độ sâu của vật thể hoặc lỗ bằng cách trượt hàm di động từ đuôi lên đến thân thước chính. Cụ thể:

1. Đưa thanh đo độ sâu của thước vào bên trong lỗ cần đo, thẳng góc với bề mặt của vật thể và chạm đến đáy lỗ hoặc khe cần đo.
2. Trượt thước sao cho thanh đo chạm sát đáy và thân thước nằm ngang trên bề mặt.
3. Khóa vít giữ và đọc số đo trên thước chính, thước phụ.
4. Kết quả đo được là độ sâu của lỗ hoặc vật thể.

Tham khảo: Cách Sử Dụng Đồng Hồ Đo Lỗ Chính Xác Như Chuyên Gia

Nhìn chung, cách sử dụng thước kẹp cơ khí để đo kích thước vật thể khá đơn giản, ai cũng có thể thực hiện được nếu nắm được các hướng dẫn ở trên. Chỉ có một lưu ý nhỏ là cần thao tác nhẹ nhàng, đúng kỹ thuật và giữ cho thước kẹp chặt vật thể cần đo là có thể đem đến kết quả chính xác tối đa.

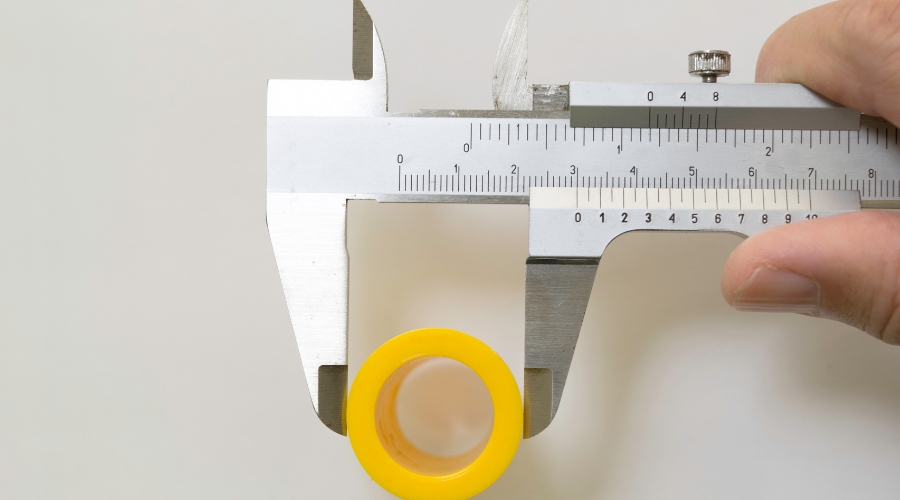

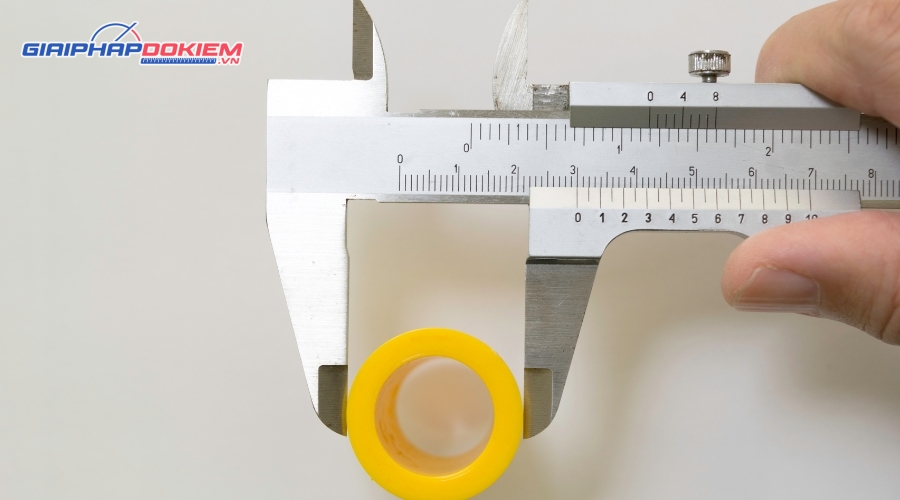

Cách Đọc Kết Quả Đo Trên Thước Kẹp Cơ Khí

Thước kẹp cơ khí không giống như các loại thước đo thông thường, chính vì vậy cách đọc kết quả đo cũng có sự khác biệt rõ rệt. Chính vì vậy, đối với những người mới tiếp xúc với dụng cụ đo lường này thì việc nắm được cách đọc kết quả đo trên thước kẹp cơ khí là điều quan trọng. Cụ thể, cách đọc kết quả đo trên thước kẹp cơ khí gồm hai phần chính là đọc phần nguyên trên thước chính và đọc phần thập phân trên thước phụ. Nghĩa là:

1. Đọc phần nguyên: Là khoảng cách từ vạch 0 của thước chính đến vạch 0 của thước phụ, trên vạch chia của thước chính. Phần nguyên của kết quả đo bằng thước kẹp cơ khí luôn luôn nằm trên thước chính, không phải thước phụ. Giả sử nếu vạch 0 của thước phụ (nhỏ) nằm sau vạch 10mm trên thước chính (dài) thì phân nguyên là 10mm.
2. Đọc phần thập phân: Trước tiên bạn cần tìm ra vạch chia nào trên thước phụ trùng khớp hoàn toàn với vạch chia trên thước chính. Bên cạnh đó, bạn cần biết chính xác độ chính xác của thước kẹp cơ khí là bao nhiêu (thường là 0.02mm hoặc 0.05mm). Sau đó, xác định số thứ tự của vạch trùng khớp tính từ vạch số 0 trên thước phụ nhân với độ chính xác của thước là sẽ ra phần thập phân. Ví dụ, vạch thứ 4 trùng nhau với độ chính xác 0.02mm, phần thập phân là 0.08mm.
3. Cộng hai phần nguyên và thập phân lại sẽ ra kết quả kích thước chính xác của vật thể cần đo. Ví dụ: Phần nguyên 10mm + phần thập phân 0.08mm = 10.08mm.

Tuy nhiên đối với các loại thước cặp điện tử, kết quả đo kích thước sẽ được hiển thị trực tiếp lên màn hình đồng hồ điện tử dưới dạng chữ số một cách trực quan và đầy đủ phần nguyên và thập phân. Chính vì thế, bạn có thể lược bỏ bước này.

Những Lưu Ý Quan Trọng Khi Sử Dụng Thước Kẹp Cơ Khí

Mặc dù thước kẹp cơ khí có cách sử dụng rất đơn giản, tuy nhiên để mang đến hiệu quả đo lường cao ngay từ lần đầu tiên thì bạn không nên bỏ qua một số lưu ý quan trọng sau đây:

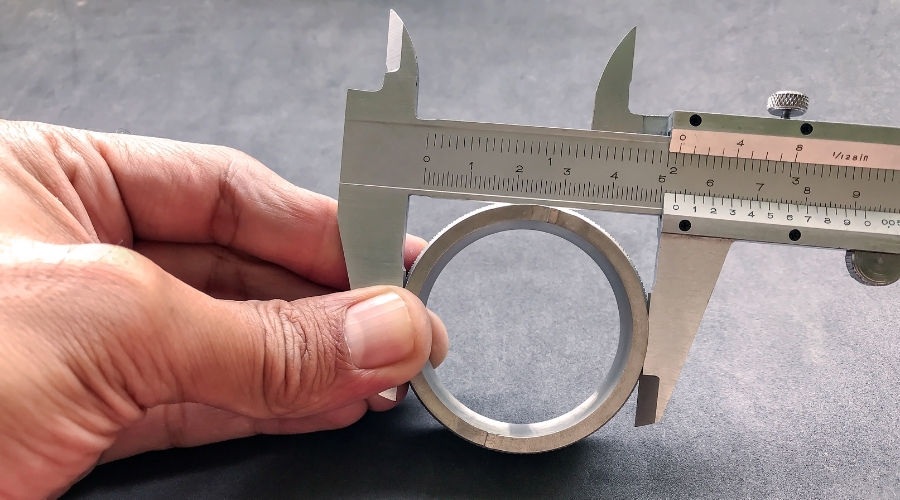

• Kẹp vật thể cần đo vừa phải: Không quá mạnh cũng không quá lỏng để tránh làm mòn mỏ kẹp hoặc gây sai số. Đây là một trong những lỗi thường gặp nhất của những ai lần đầu tiên làm việc với dụng cụ này.
• Đọc kết quả đi đúng cách: Như bạn đã biết thước kẹp cơ khí khác với các loại thước đo thông thường, chính vì vậy bạn cần nắm vững cách đọc kết quả đo trên thước kẹp cơ khí đã hướng dẫn ở trên, để đảm bảo yêu cầu công việc và chất lượng sản phẩm.
• Vệ sinh thước cặp và vật thể cần đo trước khi tiến hành: Điều này tưởng chừng đơn giản nhưng có vai trò không kém phần quan trọng giúp đảm bảo kết quả đo chính xác.
• Bảo quản thước đo đúng cách nếu chưa sử dụng đến: Bảo quản thước trong hộp chuyên dụng hoặc để ở những nơi khô ráo, thoáng mát, tránh thước bị va đập dẫn đến hư hỏng hoặc gây ra sai số trong quá trình đo lường.
• Không đo vật thể đang quay hoặc quá thô, gồ ghề: Đây là lưu ý hết sức quan trọng giúp đảm bảo an toàn cho người dùng khỏi các tai nạn không đáng có.

Tóm tại việc tuân thủ cách sử dụng thước kẹp cơ khí và các lưu ý quan trọng trên đây sẽ mang đến hiệu quả đo lường cao, chính xác và tăng tuổi thọ của dụng cụ cũng như là chất lượng sản phẩm cuối cùng.

Các Lỗi Thường Gặp & Cách Khắc Phục

Tiếp theo hãy cùng tìm hiểu các lỗi thường gặp và cách khắc phục khi sử dụng thước kẹp cơ khí để hiểu rõ hơn cách vận hành và làm chủ dụng cụ này một cách nhanh chóng, chuẩn xác.

Thước cặp bị lệch điểm

Phần lớn nguyên nhân dẫn đến tình trạng thước cặp bị lệch điểm 0 là do bị va đập trong quá trình bảo quản không đúng cách hoặc thước bị cong vênh. Cách nhanh chóng khắc phục tình trạng này là kiểm tra và hiệu chuẩn ngay nếu đóng kín hàm kẹp mà điểm 0 lệch.

Kết quả đo không chính xác do vệ sinh kém hoặc thao tác sai

Cách khắc phục là vệ sinh sạch sẽ bề mặt thước và vật đo trước khi sử dụng. Đồng thời, thực hiện thao tác đo đúng cách như giữ thước thẳng, lực kẹp vừa phải, nhìn thước đo vuông góc để tránh sai số.

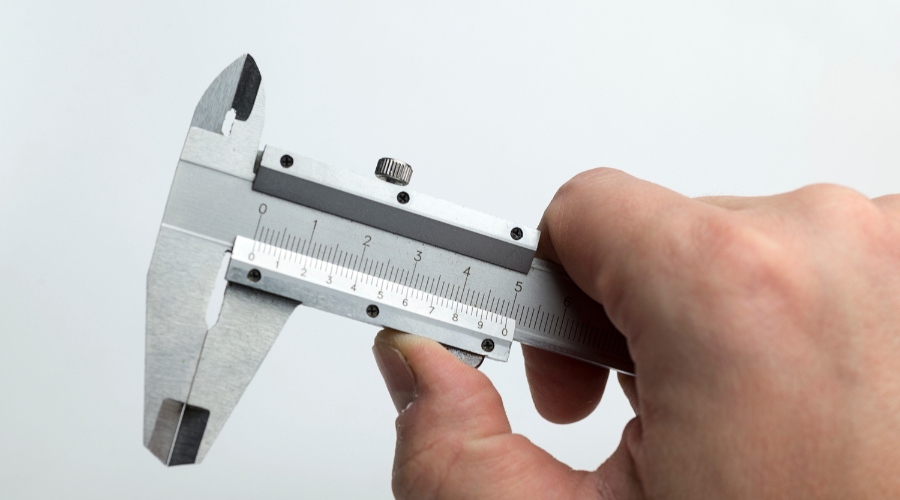

Cách hiệu chuẩn hoặc kiểm tra lại thước kẹp

Để kiểm tra xem thước kẹp cơ khí có hoạt động chính xác, ổn định hay không, bạn hãy thường xuyên đóng kín hàm kẹp để kiểm tra điểm 0 và các bộ phận khác như vít giữ, thước phụ hoạt động trơn tru. Ngoài ra, định kỳ bạn cũng nên hiệu chuẩn thước kẹp cơ khí theo đúng hướng dẫn của nhà sản xuất. Lưu ý cần sử dụng các chi tiết chuẩn đi kèm để so sánh với kết quả đo bằng thước kẹp. Nếu giá trị này vượt ngưỡng mức cho phép, hãy nhanh chóng hiệu chuẩn lại thiết bị hoặc mang đến đơn vị hiệu chuẩn chuyên nghiệp.

Gợi Ý Một Số Mẫu Thước Kẹp Cơ Khí Phổ Biến Nhất Hiện Nay

Hiện nay trên thị trường có rất nhiều loại thước kẹp khác nhau, từ các mẫu mã đơn giản đến các phiên bản điện tử hiện đại, đáp ứng mọi nhu cầu sử dụng trong các lĩnh vực khác nhau. Dưới đây là các mẫu thước kẹp cơ khí phổ biến nhất hiện nay:

Thước cặp điện tử  Insize 1114-150A (0-150mm/0-6″/0.01mm)

540,000₫

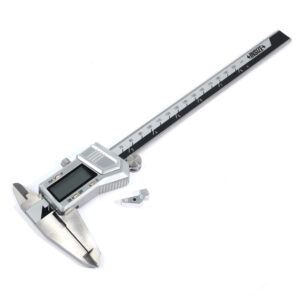

Thước cặp điện tử Insize 1114-200A (0-200mm/0.03mm)

730,000₫

Thước cặp điện tử INSIZE 1108-150

470,000₫

Thước cặp đồng hồ INSIZE 1311-200A (0-200mm / 0.01mm)

868,000₫

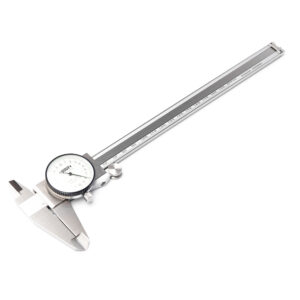

Thước cặp đồng hồ INSIZE 1312-200A (0-200mm)

890,000₫

Thước cặp cơ Insize 1205-300S

1,080,000₫

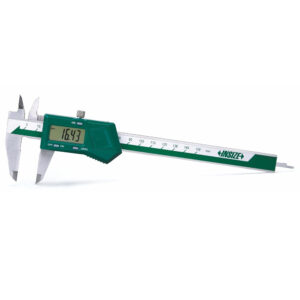

Thước cặp điện tử INSIZE 1109-300, 0-300mm/0.01mm
