Bộ chuyển đổi kết nối Ampe kìm TES 3064

Sơ lược về Bộ chuyển đổi kết nối Ampe kìm TES 3064

Bộ chuyển đổi kết nối Ampe kìm TES 3064 là thiết bị chuyên dụng được thiết kế để truyền tải dữ liệu đo lường từ công tơ điện thông qua cổng giao tiếp RS-232.

Thiết bị này hỗ trợ người dùng dễ dàng kết nối công tơ điện với các hệ thống phân tích, giám sát, giúp việc quản lý và theo dõi điện năng trở nên nhanh chóng và chính xác hơn. Đây là giải pháp lý tưởng cho các ứng dụng cần kiểm soát chặt chẽ về hiệu quả năng lượng và tiêu thụ điện.

Tính năng của TES 3064

• TES3064 chỉ là bộ chuyển đổi ba pha và là phụ kiện tùy chọn cho TES3063.
• Giao diện truyền thông RS-232 giúp kết nối và truyền dữ liệu dễ dàng.
• Lưu trữ được 4000 bản ghi liên tiếp và 25 bản ghi đơn lẻ.
• Đo các thông số quan trọng: công suất hiệu dụng (KW), công suất biểu kiến (KVA), hệ số công suất (PF).
• Chức năng khóa giá trị tối thiểu/tối đa, giúp theo dõi các giá trị quan trọng trong quá trình đo.
• Tính năng khóa đỉnh, cho phép ghi lại giá trị đỉnh của các thông số đo.
• Màn hình kép LCD hiển thị đồng thời các thông số KW + PF, KVA + PF, V + A, mang đến sự tiện lợi khi theo dõi.
• Màn hình kép LCD cũng hỗ trợ hiển thị A + HZ, V + HZ, giúp đo lường chính xác và đa dạng.
• Thiết bị tuân thủ các quy định an toàn quốc tế EN-61010-1 và IEC 1010-2-32, đảm bảo an toàn khi sử dụng trong môi trường điện công nghiệp.

Thông số kỹ thuật của Bộ chuyển đổi kết nối Ampe kìm TES 3064

Thông số chung:

• Điện áp tối đa giữa hai đầu vào: 600Vms.
• Màn hình hiển thị: Màn hình LCD 4 chữ số, tối đa 9999, và kèm theo thang đo vạch 40 đoạn.
• Thời gian sử dụng pin: Khoảng 30 giờ liên tục với pin kiềm.
• Đường kính kẹp lớn nhất: 46mm.
• Nhiệt độ vận hành: 0°C đến 50°C, độ ẩm tương đối dưới 80%.
• Nhiệt độ bảo quản: -10°C đến 60°C, độ ẩm tương đối dưới 70%.
• Kích thước: 260mm (dài) × 93mm (rộng) × 45mm (cao).
• Trọng lượng: Khoảng 450g.
• Phụ kiện đi kèm: Hướng dẫn sử dụng, que đo, bao da, pin.

Thông số đo lường:

1. Công suất hiệu dụng (WATT) & công suất biểu kiến (KVA):
   • Điện áp <130V, dòng điện <150A:
     • Độ phân giải: 0.01
     • Độ chính xác: ±(2%+5)
     • Đáp ứng tần số: 45Hz ~ 500Hz
     • Bảo vệ quá tải: 600V/1100A
   • Điện áp >130V, dòng điện >150A:
     • Độ phân giải: 0.1
     • Độ chính xác: ±(2%+1)
2. Dòng điện DC (DCA):
   • Phạm vi: 1000A
   • Độ phân giải: 0.1A
   • Độ chính xác: ±(1.5%+5)
   • Bảo vệ quá tải: 1100A
3. Dòng điện AC (ACA):
   • Phạm vi: 1000A
   • Độ phân giải: 0.1A
   • Độ chính xác: ±(1.5%+5)
   • Đáp ứng tần số: 45Hz ~ 500Hz
   • Bảo vệ quá tải: 1100A
4. Điện áp DC (DCV):
   • Phạm vi: 600V
   • Độ phân giải: 0.1V
   • Độ chính xác: ±(0.5%+5)
   • Trở kháng đầu vào: 1MΩ
   • Bảo vệ quá tải: 600V
5. Điện áp AC (ACV):
   • Phạm vi: 600V
   • Độ phân giải: 0.1V
   • Độ chính xác: ±(0.5%+5)
   • Trở kháng đầu vào: 1MΩ
   • Đáp ứng tần số: 45Hz ~ 500Hz
   • Bảo vệ quá tải: 600Vrms
6. Đo lường khóa đỉnh (PEAK):
   • Dòng điện:
     • Phạm vi: 20A ~ 80A
     • Độ phân giải: 0.1A
     • Độ chính xác: ±(10%+10)
     • Bảo vệ quá tải: 1100A
     • Phạm vi: 80A ~ 1000A
     • Độ chính xác: ±(6%+10)
   • Điện áp:
     • Phạm vi: 20V ~ 80V
     • Độ phân giải: 0.1V
     • Độ chính xác: ±(10%+10)
     • Bảo vệ quá tải: 600Vrms
     • Phạm vi: 80V ~ 600V
     • Độ chính xác: ±(6%+10)
7. Đo độ dẫn:
   • Phạm vi: ≦0.050Ω
   • Điện áp mở tối đa: ≦3.2V
   • Bảo vệ quá tải: 600Vrms
8. Đo điện trở (Ω):
   • Phạm vi: 10KΩ
   • Độ phân giải: 1Ω
   • Độ chính xác: ±(1%+5)
   • Điện áp mở tối đa: ≦3.2V
   • Bảo vệ quá tải: 600Vrms
9. Đo diode:
   • Độ phân giải: 0.001V
   • Bảo vệ quá tải: 600Vrms
10. Đo tần số (Hz):
    • Phạm vi: 1KHz và 5KHz
    • Độ phân giải: 0.1Hz và 1Hz
    • Độ chính xác: ±(0.5%+5)
    • Độ nhạy: 10V hoặc 10A
    • Bảo vệ quá tải: 1100A

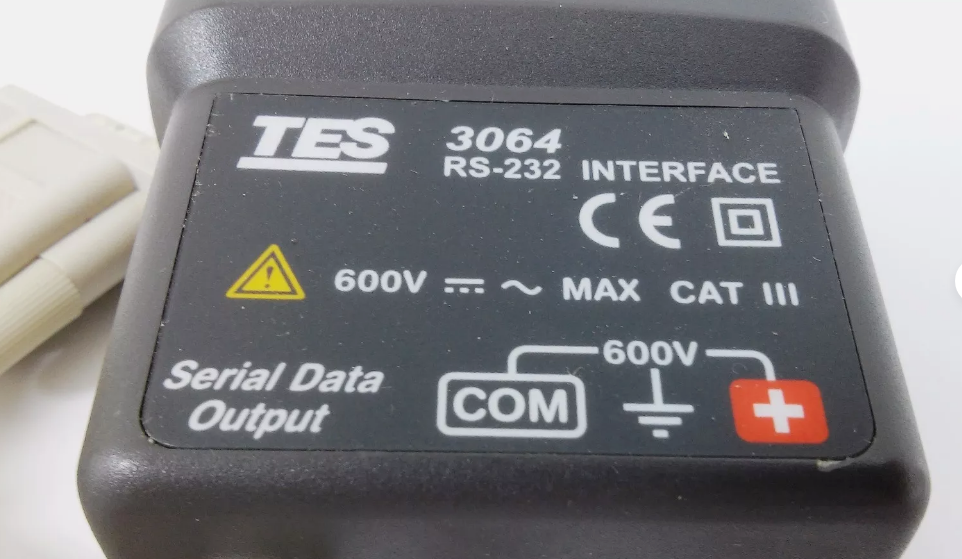

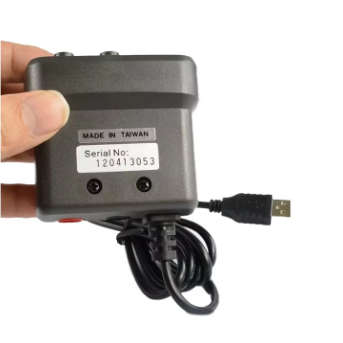

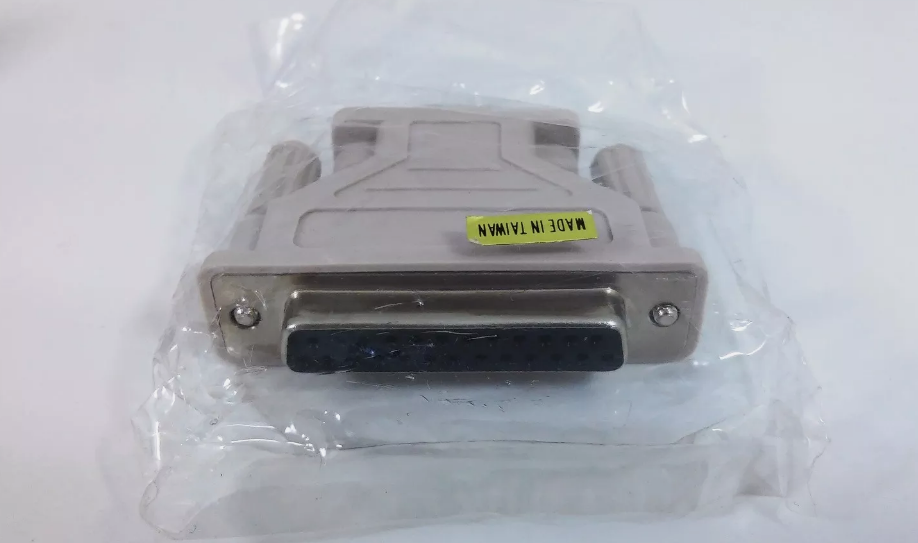

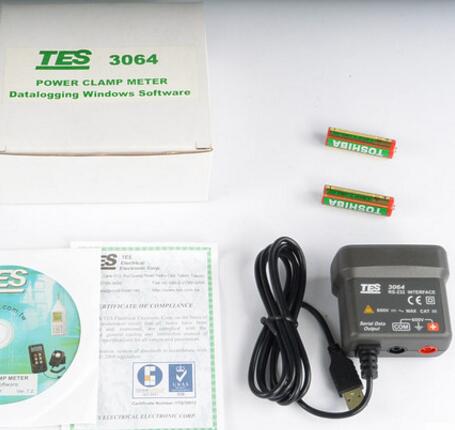

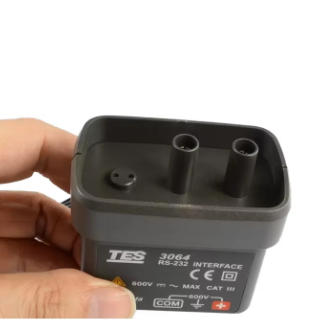

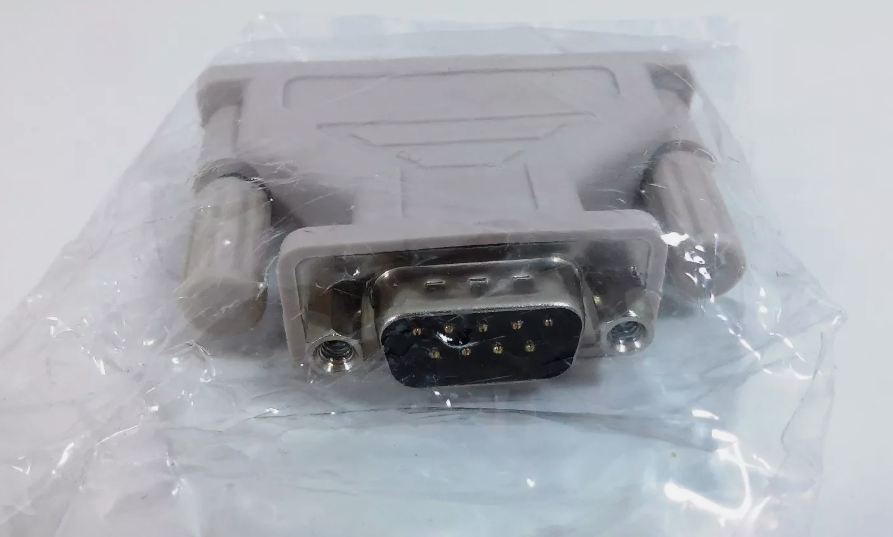

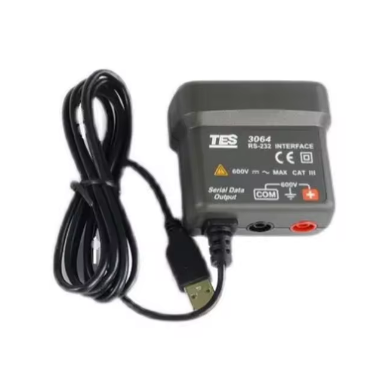

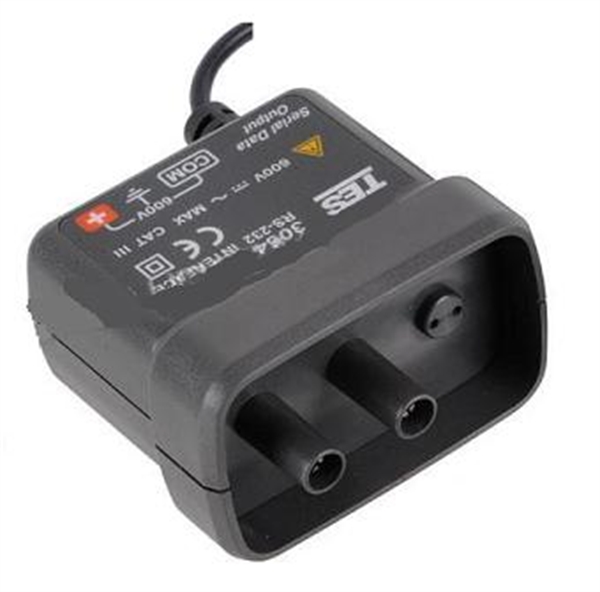

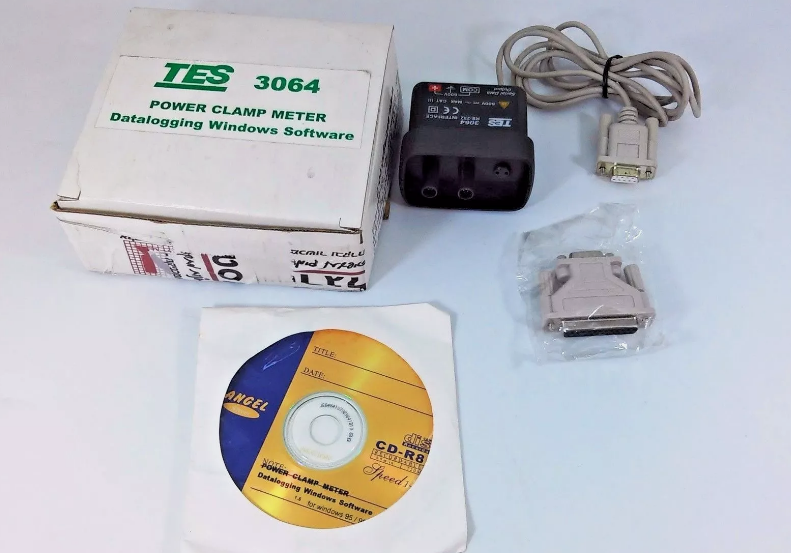

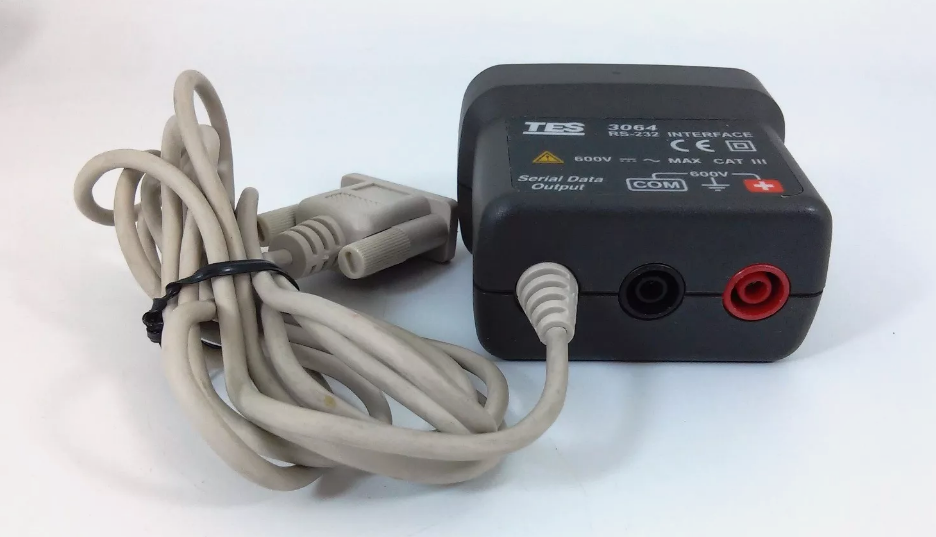

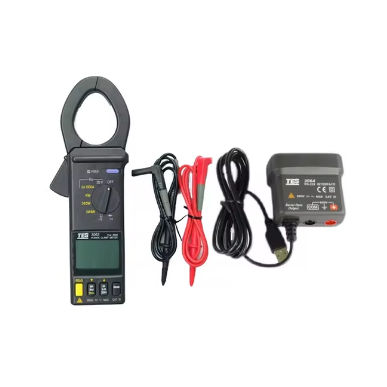

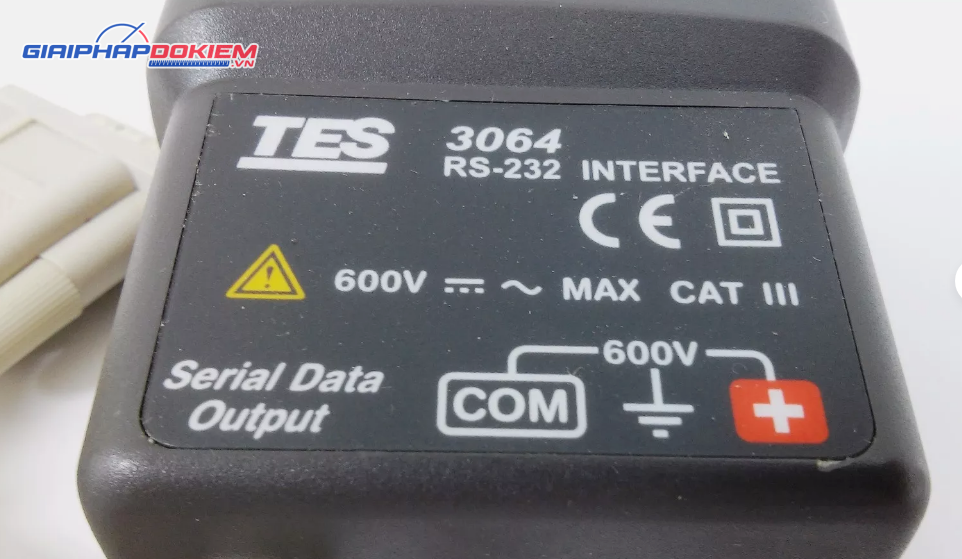

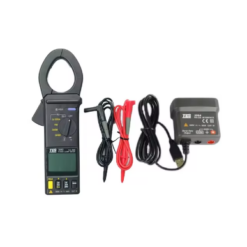

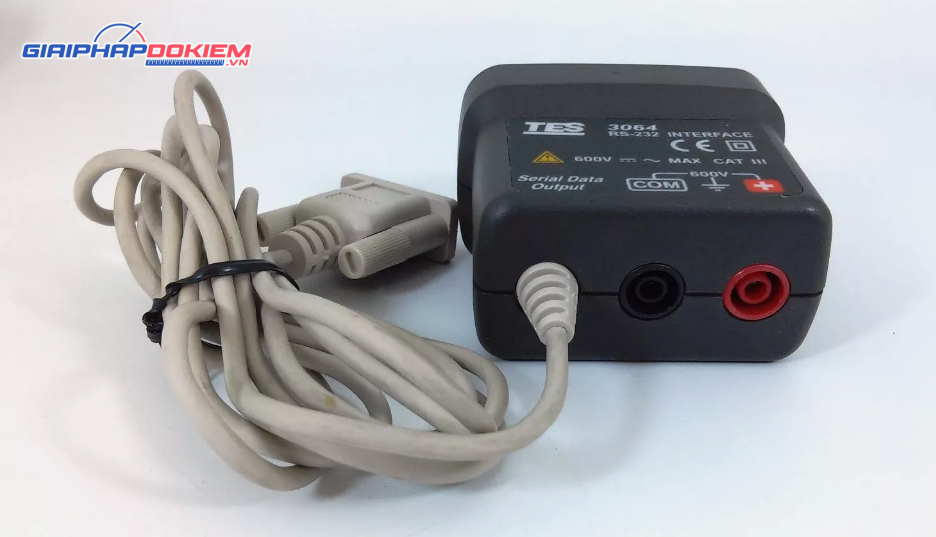

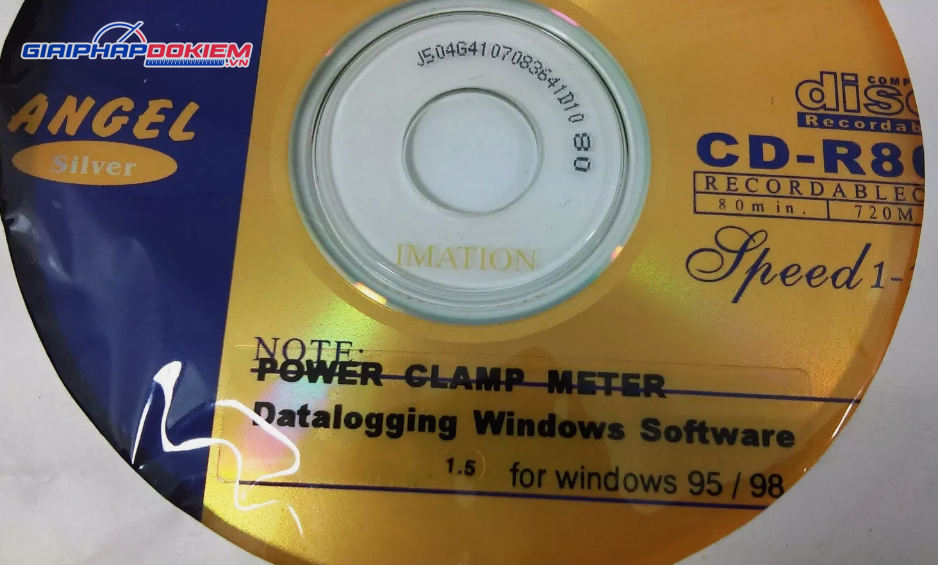

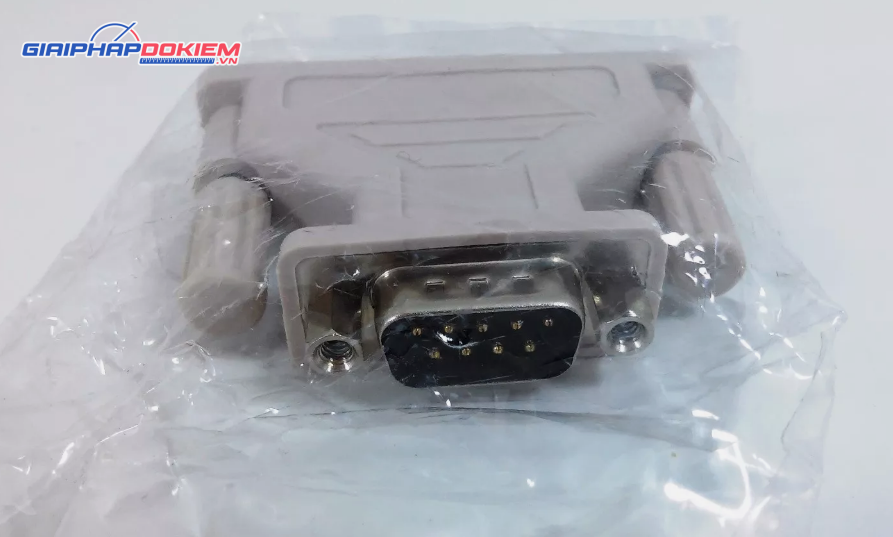

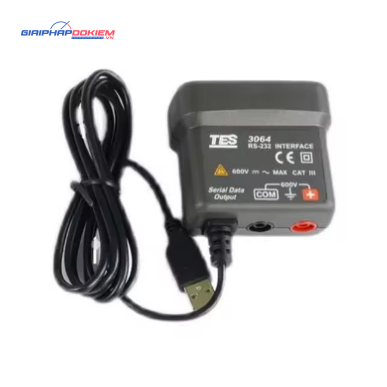

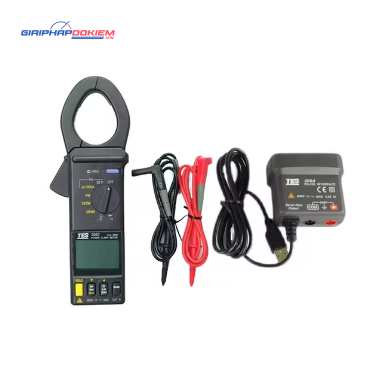

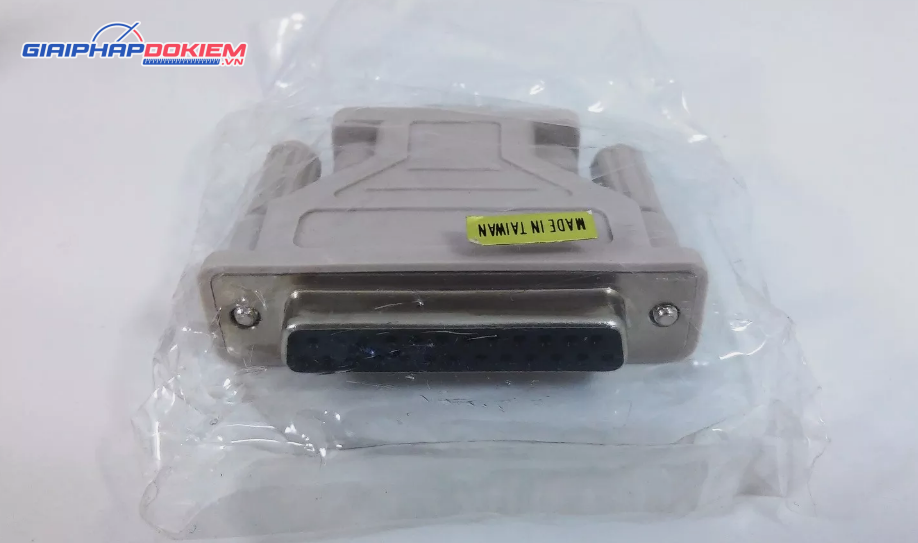

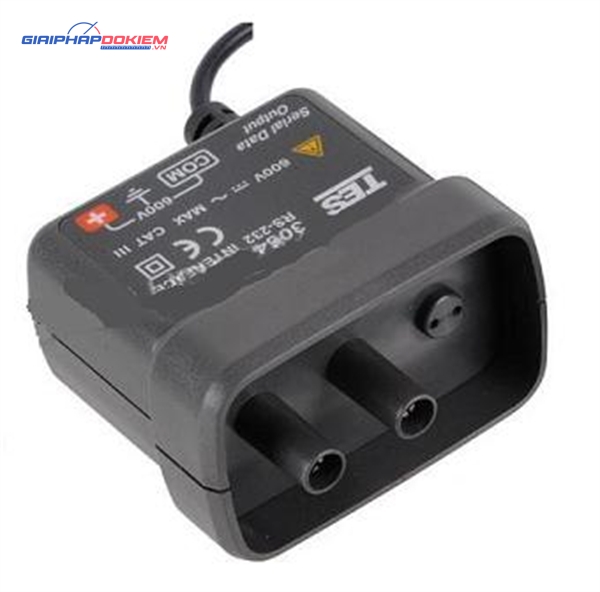

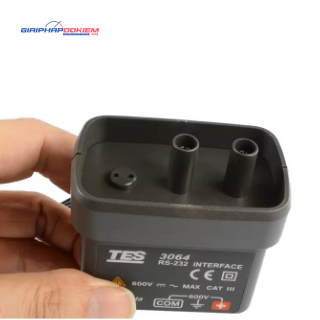

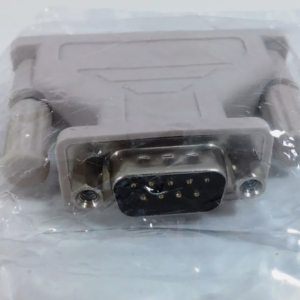

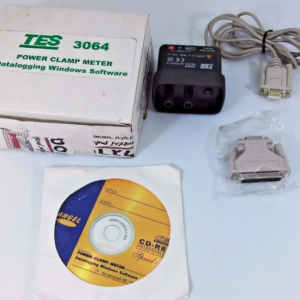

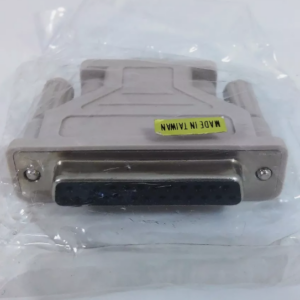

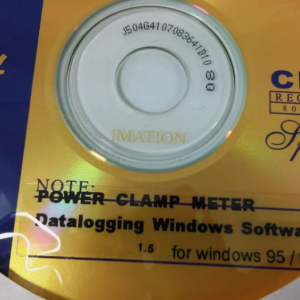

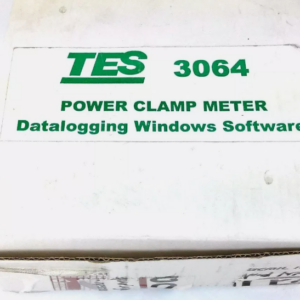

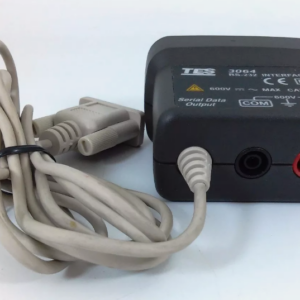

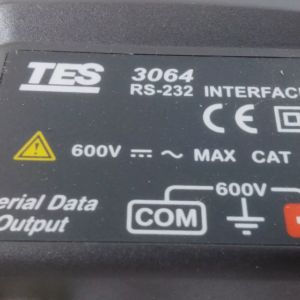

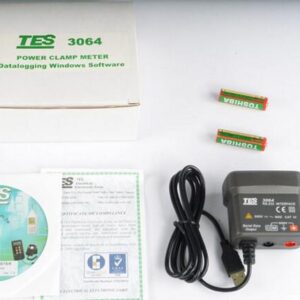

Hình ảnh sản phẩm TES 3064
