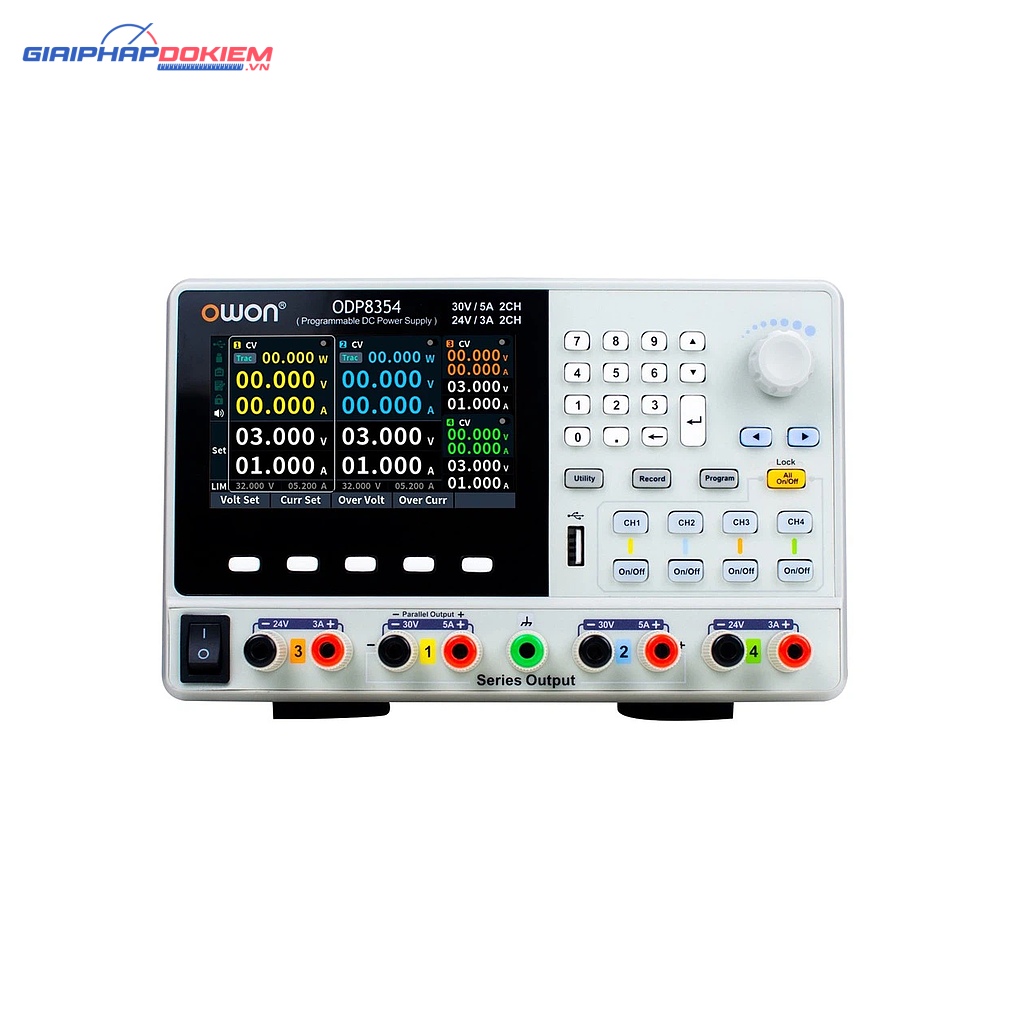

Bộ nguồn DC có thể lập trình OWON ODP8354 (4CH, 240W)

Thông số kỹ thuật bộ nguồn DC có thể lập trình OWON ODP8354

• Định mức ngõ ra: 4 kênh (điều khiển độc lập)
• Tổng công suất đầu ra tối đa: 240W
• Điện áp / Dòng điện từng kênh:
  • CH1: 32V / 5A, công suất không đổi tối đa 102W
  • CH2: 32V / 5A, công suất không đổi tối đa 102W
  • CH3: 24V / 3A, công suất không đổi tối đa 24W
  • CH4: 24V / 3A, công suất không đổi tối đa 24W
• Kết hợp kênh CH1 và CH2:
  • Nối song song (Voltage / Current): 64V / 5A, công suất không đổi 204W
  • Nối tiếp (Voltage / Current): 32V / 10A, công suất không đổi 204W
• Độ phân giải cài đặt: 1mV / 1mA
• Độ phân giải hiển thị ngược: 1mV / 1mA

Độ chính xác cài đặt (trong vòng 12 tháng, 25℃ ± 5℃)

• Điện áp:
  • Độc lập: ±(0.03% giá trị đọc + 10)mV
  • Song song: ±(0.03% giá trị đọc + 10)mV
  • Nối tiếp: ±(0.06% giá trị đọc + 20)mV
• Dòng điện:
  • Độc lập: ±(0.1% giá trị đọc + 5)mA
  • Song song: ±(0.2% giá trị đọc + 20)mA
  • Nối tiếp: ±(0.1% giá trị đọc + 5)mA

Độ chính xác hiển thị ngược (25℃ ± 5℃)

• Điện áp:
  • Độc lập: ±(0.03% giá trị đọc + 10)mV
  • Song song: ±(0.03% giá trị đọc + 10)mV
  • Nối tiếp: ±(0.06% giá trị đọc + 20)mV
• Dòng điện:
  • Độc lập: ±(0.1% giá trị đọc + 5)mA
  • Song song: ±(0.2% giá trị đọc + 10)mA
  • Nối tiếp: ±(0.1% giá trị đọc + 5)mA

Độ nhiễu và gợn sóng (20Hz – 20MHz)

• Điện áp:
  • Độc lập: ≤5mVp-p
  • Song song: ≤5mVp-p
  • Nối tiếp: ≤10mVp-p
  • Điện áp hiệu dụng: ≤1mVrms
• Dòng điện:
  • Độc lập: ≤5mArms
  • Song song: ≤10mArms
  • Nối tiếp: ≤5mArms

Độ ổn định và hệ số nhiệt độ

• Độ ổn định tải (Load Regulation):
  • Điện áp (Độc lập): ≤0.01% + 5mV
  • Điện áp (Song song): ≤0.01% + 50mV
  • Điện áp (Nối tiếp): ≤0.01% + 50mV
• Độ ổn định điện áp (Voltage Regulation):
  • Điện áp: ≤0.01% + 3mV
  • Dòng điện: ≤0.01% + 3mA
• Hệ số nhiệt độ hiển thị ngược:
  • Điện áp: 100ppm/℃
  • Dòng điện: 200ppm/℃

Tính năng lập trình và lưu trữ dữ liệu

• Ngõ ra lập trình được:
  • Bộ nhớ: 1M điểm; 100 nhóm
  • Thiết lập thời gian: giây
• Chức năng ghi dữ liệu: 10,000 nhóm dữ liệu (điện áp, dòng điện, công suất)

Thông số chung và cổng kết nối

• Màn hình: LCD IPS 4.3 inch
• Cổng giao tiếp: USB Host, USB Device, RS232, LAN, hỗ trợ giao thức USB TMC
• Nhiệt độ làm việc: 0 – 40℃
• Kích thước: 290mm (Rộng) * 130mm (Cao) * 212mm (Sâu)
• Khối lượng thiết bị: ≈9kg
