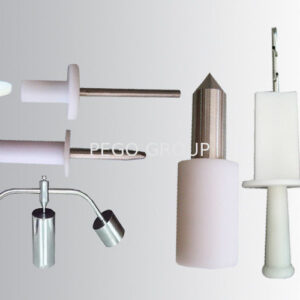

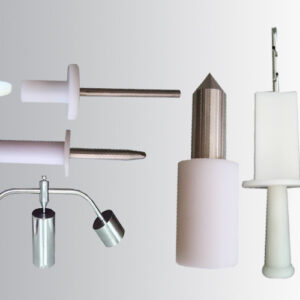

Bộ que thử nghiệm dài tiêu chuẩn IEC60335 tay cầm cách điện

Bộ que thử nghiệm dài tiêu chuẩn IEC60335 tay cầm cách điện (IEC60335 Test Probe Kit)

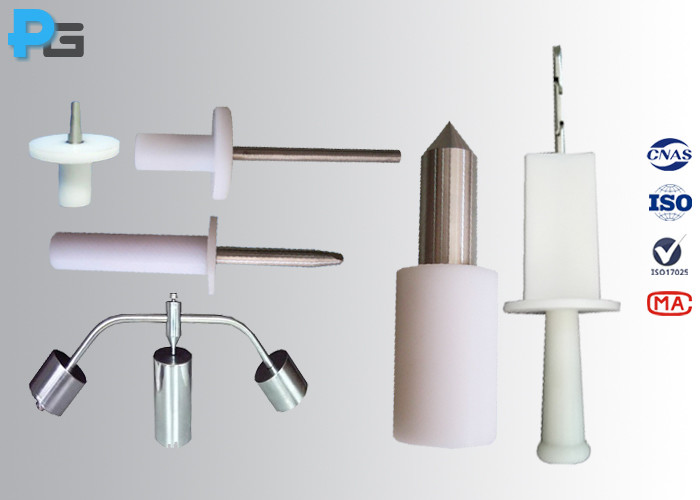

Bộ thiết bị thử nghiệm PG-60335 bao gồm đầy đủ các đầu que thử cốt lõi theo các yêu cầu tiêu chuẩn UL / IEC / EN 60335. Bộ que thử IEC60335 Test Probe Kit (bao gồm Standard Test Finger, Long Pin Test Probe, Test Probe 41,…) được thiết kế chuyên dụng nhằm kiểm tra an toàn điện và khả năng bảo vệ chống tiếp xúc các bộ phận mang điện nguy hiểm hoặc bộ phận cơ khí chuyển động.

1. Jointed Finger Probe (Que thử ngón tay có khớp)

Dùng để mô phỏng ngón tay người nhằm kiểm tra mức độ an toàn chống chạm điện theo tiêu chuẩn.

2. Short Test Pin Probe (Đầu ghim thử nghiệm ngắn)

Giới thiệu (Introduction)

Short Test Pin Probe (chốt thử nghiệm hình nón ngắn: Φ3~4 – chiều dài 15) được thiết kế theo tiêu chuẩn IEC61032 Hình 9. Đầu que thử này được thiết kế nhằm xác minh khả năng bảo vệ chống tiếp xúc với các bộ phận mang điện nguy hiểm trong các thiết bị cấp 0 (Class 0) và thiết bị cấp II (Class II) (tham chiếu tiêu chuẩn IEC60536).

Thông số kỹ thuật (Specification)

3. Long Pin Test Probe – Test Probe 12 (Que thử nghiệm chân dài)

Giới thiệu (Introduction)

Test probe 12 (chốt thử nghiệm hình nón dài dạng trụ: Φ4 – chiều dài 50) được thiết kế theo tiêu chuẩn IEC61032 Hình 8. Chốt que thử này dùng cho các thiết bị điện nhằm kiểm tra tính không thể tiếp cận tới các bộ phận mang điện nguy hiểm hoặc các bộ phận cơ học nguy hiểm có khả năng bị chạm phải do vô tình bởi các dụng cụ nhọn như tuốc nơ vít hoặc vật nhọn tương tự trong điều kiện sử dụng bình thường.

Thông số kỹ thuật (Specification)

4. Rigid Finger Probe (Que thử ngón tay cứng không khớp)

Giới thiệu (Introduction)

Rigid Finger Probe (que thử ngón tay không khớp nối) được thiết kế tuân theo IEC61032 Hình 7 và các điều khoản của chuẩn UL. Đầu dò này dùng để xác minh mức độ an toàn của con người trước nguy cơ chạm vào các bộ phận nguy hiểm, đồng thời kiểm tra độ bền cơ học của các khe hở trên vỏ bảo vệ hoặc vách chắn bên trong. Lực tác động khuyến nghị là 50N.

Thông số kỹ thuật (Specification)

5. Ball Pressure Tester (Thiết bị thử nghiệm ép viên bi nhiệt)

Thiết bị kiểm tra độ chịu nhiệt ép bi được thiết kế theo các tiêu chuẩn IEC60695-10-2, IEC60335, IEC60601, GB4706.1,… Bề mặt của mẫu thử được đặt ở vị trí nằm ngang và một viên bi thép có đường kính 5 mm được ép lên bề mặt với một lực 20 N. Phép thử được thực hiện bên trong tủ gia nhiệt ở nhiệt độ 75°C ± 2°C. Sau 1 giờ, viên bi được rút ra và đo đường kính vết lõm tạo bởi viên bi. Vết lõm có đường kính lớn hơn 2 mm được xem là không đạt (failure).

Thông số kỹ thuật (Parameters)

6. Test Thorn Probe – IEC61032 Test Probe 41 (Que thử nghiệm gai)

Giới thiệu (Introduction)

Test Probe 41 được thiết kế chính xác theo tiêu chuẩn IEC61032 Hình 16 và đáp ứng các yêu cầu kiểm định của IEC60065. Que thử này dùng để đánh giá mức độ bảo vệ của các thiết bị sưởi bức xạ phát sáng nhìn thấy được ở dạng cố định cũng như di động.

Thông số kỹ thuật (Parameter)

• Diameter of probe (Đường kính đầu dò): 30mm
• Length of probe (Chiều dài đầu dò): 80mm
• Diameter of handle (Đường kính tay cầm): 50mm
• Length of handle (Chiều dài tay cầm): 80mm
• Material (Chất liệu): Vật liệu cách điện cho tay cầm, đầu dò bằng kim loại (insulating material handle, metal probe)

Đặc điểm đóng gói và Tiêu chuẩn kiểm định

Bộ que thử nghiệm IEC60335 Test Probes được đóng gói cẩn thận bên trong vali nhôm màu bạc có đệm xốp định hình chuyên dụng. Thiết bị có thể cung cấp kèm chứng nhận hiệu chuẩn đạt chuẩn ISO17025 theo phạm vi quy định riêng cho “Accessibility Probes”. Thiết bị hoàn toàn đáp ứng các tiêu chuẩn thử nghiệm an toàn bao gồm nhưng không giới hạn ở IEC60335.
