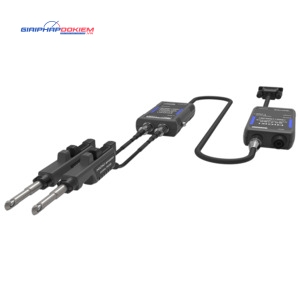

Cảm biến CAN không tiếp xúc Hioki SP7001-95

Giới thiệu cảm biến CAN không tiếp xúc Hioki SP7001-95

Hioki SP7001-95, thiết bị đột phá chỉ cần một thao tác tay để kết nối hoặc ngắt kết nối với cáp CAN. Điểm nổi bật của sản phẩm này là khả năng nắm bắt tín hiệu từ mạng CAN và CAN FD xe hơi mà không cần tiếp xúc trực tiếp, thông qua lớp cách điện của cáp. Điều này làm giảm thời gian cần thiết cho việc cài đặt và thu thập tín hiệu CAN mà không yêu cầu bất kỳ sửa đổi nào trên cáp.

Phiên bản đầu tiên của cảm biến CAN không tiếp xúc của Hioki, ra mắt năm 2019, sử dụng thiết kế vít cần phải xoay tay để kẹp chặt vào cáp. Tuy nhiên, với không gian ngày càng phức tạp trong thiết kế xe, việc lắp đặt và tháo gỡ thiết bị trở nên thách thức trong một số trường hợp.

Hioki đã giải quyết vấn đề này bằng cách phát triển SP7001-95, một thiết kế tiên tiến cho phép gắn vào và tháo ra một cách dễ dàng chỉ với một tay, mà không làm giảm hiệu quả so với kiểu vặn vít trước đó.

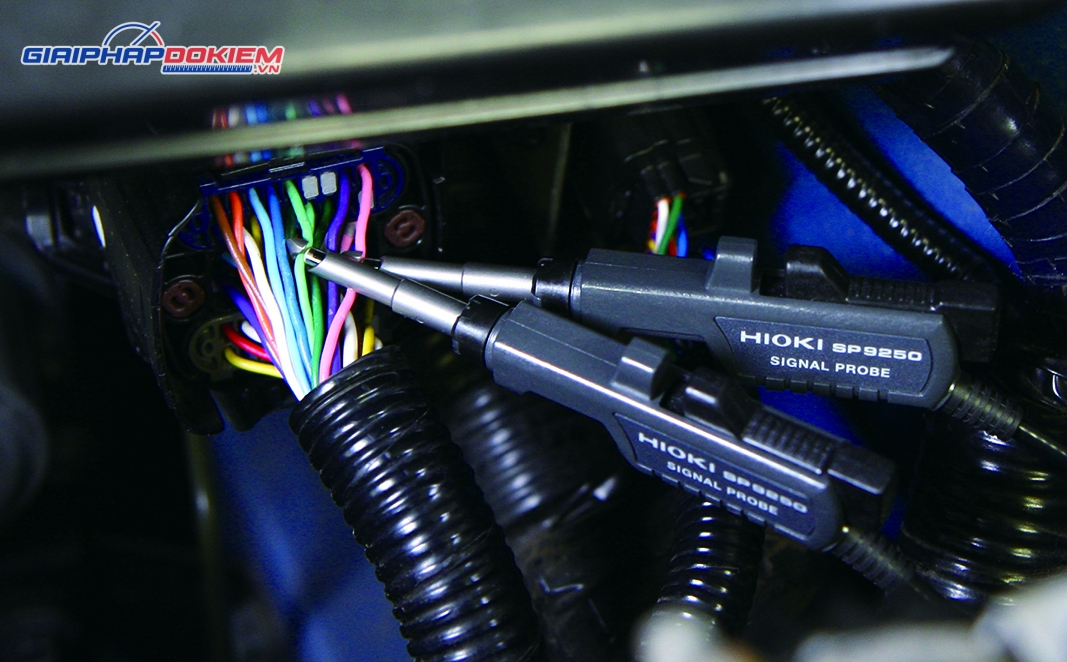

Hioki SP7001-95 đo lường dễ dàng ở những vị trí phức tạp

Cách tính năng chính của Hioki SP7001-95

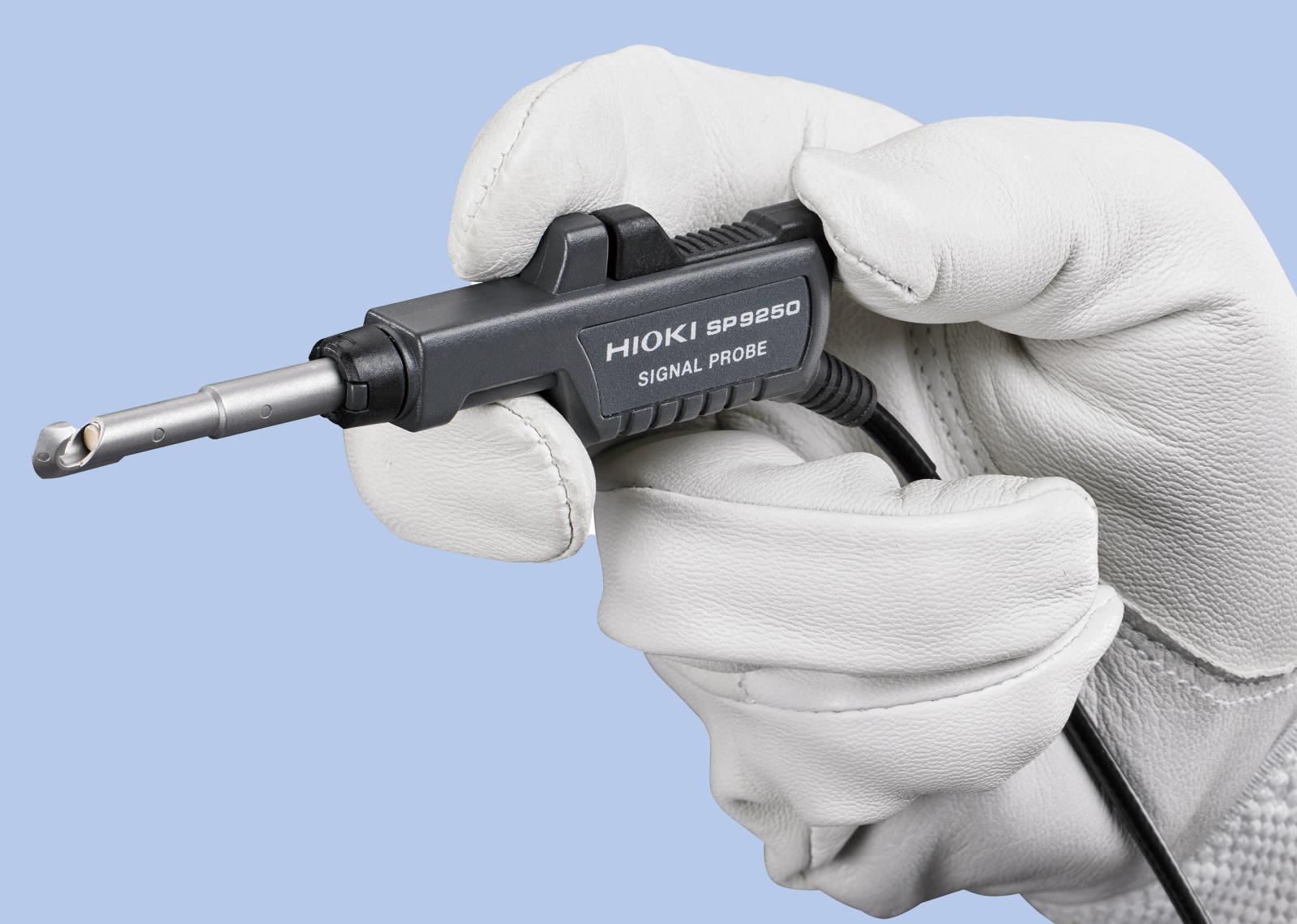

Thiết kế một chạm của cảm biến

Thiết kế này làm cho việc lắp đặt và gỡ bỏ khỏi cáp CAN trở nên dễ dàng mà không làm giảm hiệu suất so với phiên bản trước.

Người dùng chỉ cần nhấn một cần gạt để mở đầu cảm biến, sau đó áp dụng nó lên cáp cần đo. Cảm biến tự động kẹp chặt khi tay được thả ra, cho phép lắp đặt dễ dàng bằng một tay ngay cả ở những nơi khó tiếp cận hay phức tạp. Cơ chế này làm giảm đáng kể sự mệt mỏi trong các tình huống yêu cầu tháo lắp cảm biến nhiều lần.
SP7001-95 không chỉ đáp ứng các tiêu chuẩn về độ rung của JIS D 1601, dành cho các thành phần xe hơi, mà còn mang lại sự thuận tiện khi gắn vào dây cáp. Thiết bị này đảm bảo việc thu thập tín hiệu CAN một cách ổn định và đáng tin cậy trong quá trình thử nghiệm động cơ, làm tăng hiệu quả và độ chính xác của quá trình kiểm tra.

Khả năng lấy điện từ USB

So với mô hình trước yêu cầu nguồn điện DC từ 10 đến 30 V hoặc một bộ chuyển đổi AC tùy chọn, SP7001-95 tiến bộ hơn với khả năng hoạt động từ nguồn điện bus USB. Điều này cho phép cảm biến được cấp nguồn một cách tiện lợi từ máy tính hoặc thiết bị ghi dạng sóng đang dùng để phân tích dữ liệu. Sự linh hoạt trong việc cấp nguồn giúp thiết bị có thể được sử dụng mọi lúc, mọi nơi, đáp ứng nhu cầu về di động và tiện ích trong các ứng dụng thực tế.

Phát hiện tín hiệu CAN / CAN FD từ cách điện bên ngoài

Cảm biến CAN không tiếp xúc SP7001-95 mang lại khả năng đặc biệt trong việc phát hiện tín hiệu CAN mà không cần tiếp xúc trực tiếp, thông qua lớp cách điện của dây tín hiệu bên ngoài. Điều này giúp loại bỏ yêu cầu về việc chuẩn bị phức tạp cho các bài thử nghiệm, như tước dây hoặc tạo ra các dây nịt phụ, từ đó giảm thiểu đáng kể thời gian và công sức cần thiết cho quá trình phát triển và đánh giá.

Vì SP7001-95 không gây ảnh hưởng tới tính chất điện của dây đang được kiểm tra bằng cách thực hiện phát hiện tín hiệu một cách không tiếp xúc, nó loại bỏ mối lo ngại về nguy cơ gây ra sự cố ECU do biến đổi các đặc tính này. Điều này là một lợi ích quan trọng so với các phương pháp truyền thống, nơi có khả năng làm thay đổi các đặc tính điện của dây, gây ra trục trặc hoặc sự không chính xác trong quá trình đánh giá.

Ứng dụng của SP7001-95

Xe hơi hiện đại tích hợp một hệ thống gồm nhiều Bộ Điều Khiển Điện Tử (ECU), những máy tính này quản lý các hệ thống của xe như động cơ, hệ thống truyền động, và túi khí. Với sự phức tạp ngày càng tăng của các hệ thống này, số lượng ECU trong mỗi phương tiện cũng tăng lên.

Mạng Vùng Bộ Điều Khiển (CAN) là phương tiện cho phép các ECU này liên lạc với nhau, truyền dẫn dữ liệu cảm biến và thông tin điều khiển quan trọng, trở thành công cụ không thể thiếu trong công việc phát triển và kiểm định các phương tiện.

Thông số kỹ thuật của cảm biến CAN không tiếp xúc Hioki SP7001-95

• Cách thức phát hiện:
  • Dùng phương pháp điện dung để nhận biết tín hiệu.
  • Kết nối không dùng dây trần.
• Cáp dò:
  • Loại cáp AVS/AVSS tương thích, với đường kính từ 1.2 mm đến 2.0 mm.
• Số lượng kênh:
  • Một kênh cho SP7150, và hai kênh đối với SP7100.
• Tốc độ truyền dữ liệu tương thích:
  • Hỗ trợ CAN và CAN FD, từ 125 kbit/s lên đến 3 Mbit/s.
• Thời gian trễ:
  • Khoảng 130 ns là điển hình.
• Điện trở cổng CAN:
  • 60 Ω, đã tích hợp sẵn.
• Đầu nối tín hiệu:
  • Loại D-sub 9-pin nữ.
• Môi trường hoạt động:
  • Nhiệt độ từ -40°C đến 85°C, độ ẩm dưới 80% RH không ngưng tụ ở -40°C đến 60°C, và dưới 60% RH không ngưng tụ ở 60°C đến 85°C.
• Nguồn cấp:
  • Từ USB bus (5 V DC), công suất tối đa 8 VA.
  • Bộ chuyển đổi AC Z1013 có điện áp 100 V đến 240 V AC, công suất tối đa 6 VA (bao gồm bộ đổi nguồn AC), 1 VA cho máy chính.
• Kích thước và trọng lượng:
  • SP7001: Kích thước là 44×85×20 mm, trọng lượng 180 g, dài cáp 2.5 m.
  • SP7150: Kích thước là 47×100×20 mm, trọng lượng 100 g, dài cáp 0.3 m.
  • SP9250: Kích thước là 10.5×24.5×101 mm, trọng lượng 45 g, dài cáp 0.8 m.
• Phụ kiện:
  • SP7001 và SP7150: Hướng dẫn sử dụng nhanh, lưu ý khi vận hành, và đối với SP7150 thêm ống xoắn cố định cáp nguồn, cáp USB L9510, cáp kết nối đất, và kẹp cá sấu.
