Cảm biến CAN không tiếp xúc Hioki SP7002-90

Giới thiệu cảm biến CAN không tiếp xúc Hioki SP7002-90

Cảm biến tín hiệu CAN Hioki SP7002-90 sử dụng công nghệ không tiếp xúc để nhận các tín hiệu CAN một cách chính xác, cung cấp thông tin cần thiết cho việc đánh giá và phát triển xe cũng như các thiết bị thế hệ tiếp theo. Bằng cách loại bỏ việc cần bóc lớp cách điện của cáp hoặc sử dụng dây nịt phụ, nó giúp cải thiện năng suất và hiệu quả trong quá trình thử nghiệm.

Phạm vi nhiệt độ hoạt động của cảm biến từ -40°C đến 85°C, đáp ứng yêu cầu cho môi trường thử nghiệm xe hơi.

Với chế độ phân cực đầu vào tự động, SP700290 tự động điều chỉnh cực đầu vào để đảm bảo thu được tín hiệu CAN đúng cách, ngay cả khi đầu dò được kết nối ngược với cực của bus CAN (CAN_High/CAN_Low). Chế độ độ nhạy cao mở rộng mức phát hiện khi biên độ tín hiệu CAN thấp hoặc khi có tình trạng cáp không phát hiện được tín hiệu.

Với khả năng thu tín hiệu mà không cần tiếp xúc điện, SP7002-90 là sự lựa chọn lý tưởng cho các thử nghiệm yêu cầu cách điện bus CAN không được sửa đổi, bao gồm phát triển hệ thống hỗ trợ người lái tiên tiến (ADAS) và công nghệ tự lái.

Độ chính xác của việc thu tín hiệu CAN không tiếp xúc Hioki SP7002-90 tương đương với phương pháp tiếp xúc, cung cấp sự đáng tin cậy và chính xác trong quá trình thử nghiệm. Với độ trễ phát hiện tín hiệu chỉ 130 ns, cảm biến đem lại hiệu suất thời gian thực.

Tính năng nổi bật của Hioki SP7002-90

• Được cung cấp với giao diện CAN SP7100 và đầu dò tín hiệu SP9200, sản phẩm này có khả năng tương thích với tốc độ liên lạc từ CAN 125 kbit/s đến 1 Mbit/s.
• Thu thập dữ liệu CAN trở nên dễ dàng ngay lập tức chỉ bằng cách nối đầu dò vào cáp, loại bỏ hoàn toàn mối lo ngại thông qua việc sử dụng công nghệ cảm biến không tiếp xúc.
• Hioki SP7002-90 được sử dụng trong nhiều ứng dụng phát triển và đánh giá, nơi đòi hỏi độ tin cậy cao.

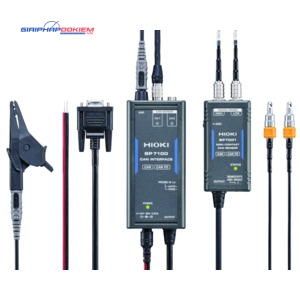

Sản phẩm bao gồm:

• 1 – Cảm biến CAN không tiếp xúc SP7002
• 1 – Giao diện CAN SP7100
• 1 – Đầu dò tín hiệu SP9200
• 1 – Hướng dẫn bắt đầu nhanh
• 1 – Hướng dẫn sử dụng

Thông số kỹ thuật của SP7002-90

Phương pháp phát hiện:

• Phát hiện tín hiệu kết hợp điện dung.
• Không cần kết nối dây trần.
• Cáp dò tương thích với AVS/AVSS, đường kính ngoài từ 1.2 mm (0.05 in) đến 2.0 mm (0.08 in).
• Số kênh: 1 kênh (SP7150), 2 kênh (SP7100).
• Tốc độ truyền tương thích: CAN, CAN FD từ 125 kbit/s đến 3 Mbit/s.
• Tổng thời gian trễ: 130 ns (điển hình).
• Điện trở cổng CAN: 60 Ω (điển hình), được tích hợp sẵn.
• Đầu nối đầu ra tín hiệu: D-sub 9-pin female.

Nhiệt độ hoạt động, độ ẩm:

• Nhiệt độ: từ -40°C đến 85°C (-40°F đến 185°F).
• Độ ẩm: từ -40°C đến 60°C (-40°F đến 140°F), 80% RH trở xuống (không ngưng tụ), từ 60°C đến 85°C (140°F đến 185°F), 60% RH trở xuống (không ngưng tụ).

Nguồn cấp:

• Điện áp nguồn định mức: từ 100 V đến 240 V AC, công suất danh định tối đa: 8 VA (bao gồm bộ đổi nguồn AC), 3 VA (chỉ máy chính).
• Nguồn điện bên ngoài: điện áp nguồn định mức từ 10 V đến 30 V DC, công suất danh định tối đa: 3 VA.

Kích thước:

• SP7002: 44 R × 85 C × 20 S mm (1.73 in. R × 3.35 in. C × 0.79 in. S), 180 g (6.35 oz.), chiều dài cáp: 2.5 m (8.20 ft.).
• SP7100: 55 R × 120 C × 25 S mm (2.17 in. R × 4.72 in. C × 0.98 in. S), 130 g (4.59 oz.), chiều dài cáp: 0.3 m (0.98 ft.).
• SP9200: φ11.6 × 33.7 C mm (φ0.46 in. × 1.33 in.), 26 g (0.92 oz.), chiều dài cáp: 0.5 m (1.64 ft.).

Phụ kiện (SP7002): Hướng dẫn sử dụng nhanh × 1, chú ý khi vận hành × 1.

Phụ kiện (SP7100): Hướng dẫn sử dụng nhanh × 1, chú ý khi vận hành × 1, ống xoắn × 1, cáp nguồn L9500 × 1, kẹp cá sấu × 1, cáp kết nối đất × 1.
