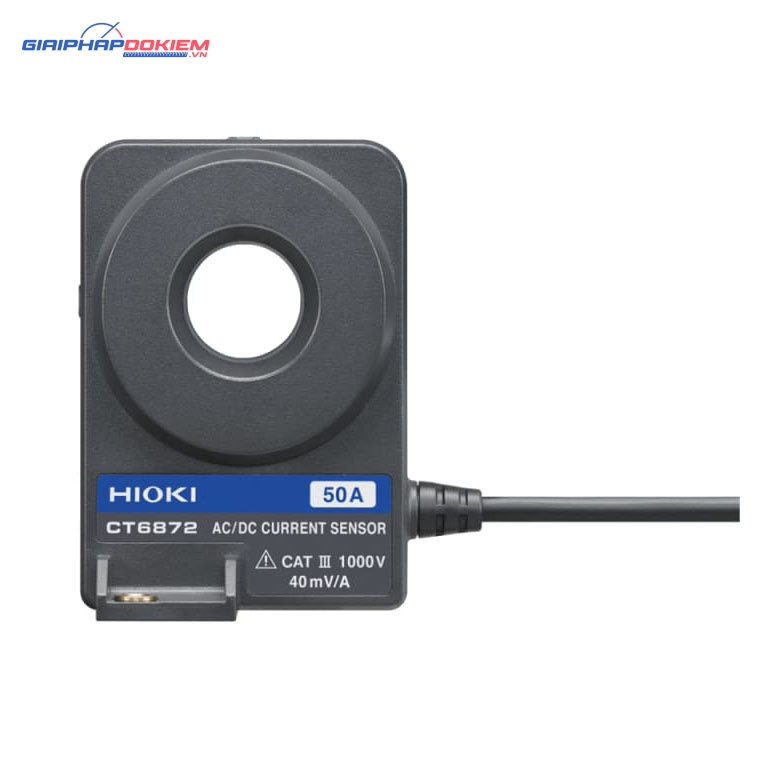

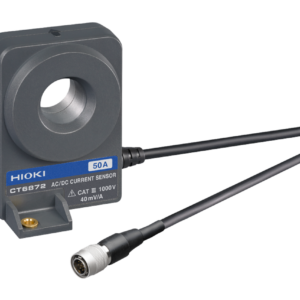

Cảm biến dòng điện AC/DC Hioki CT6872-01

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6872-01

• Dải băng thông rộng từ DC đến 10 MHz với đặc tính tần số xuất sắc
• Phát hiện Fluxgate cung cấp các tính chất tuyến tính nổi bật
• Tích hợp lá chắn mạ cho khả năng chống nhiễu xuất sắc (CMRR cao)
• Hioki CT6872-01 lý tưởng cho năng lượng mặt trời, pin nhiên liệu để đo lường sạc/phóng pin và bên thứ cấp của bộ biến đổi
• Hệ thống phát hiện tự động thông tin cảm biến dòng điện khi kết nối với máy phân tích công suất

Thông số kỹ thuật của CT6872-01

Đặc điểm nổi bật của Hioki CT6872-01

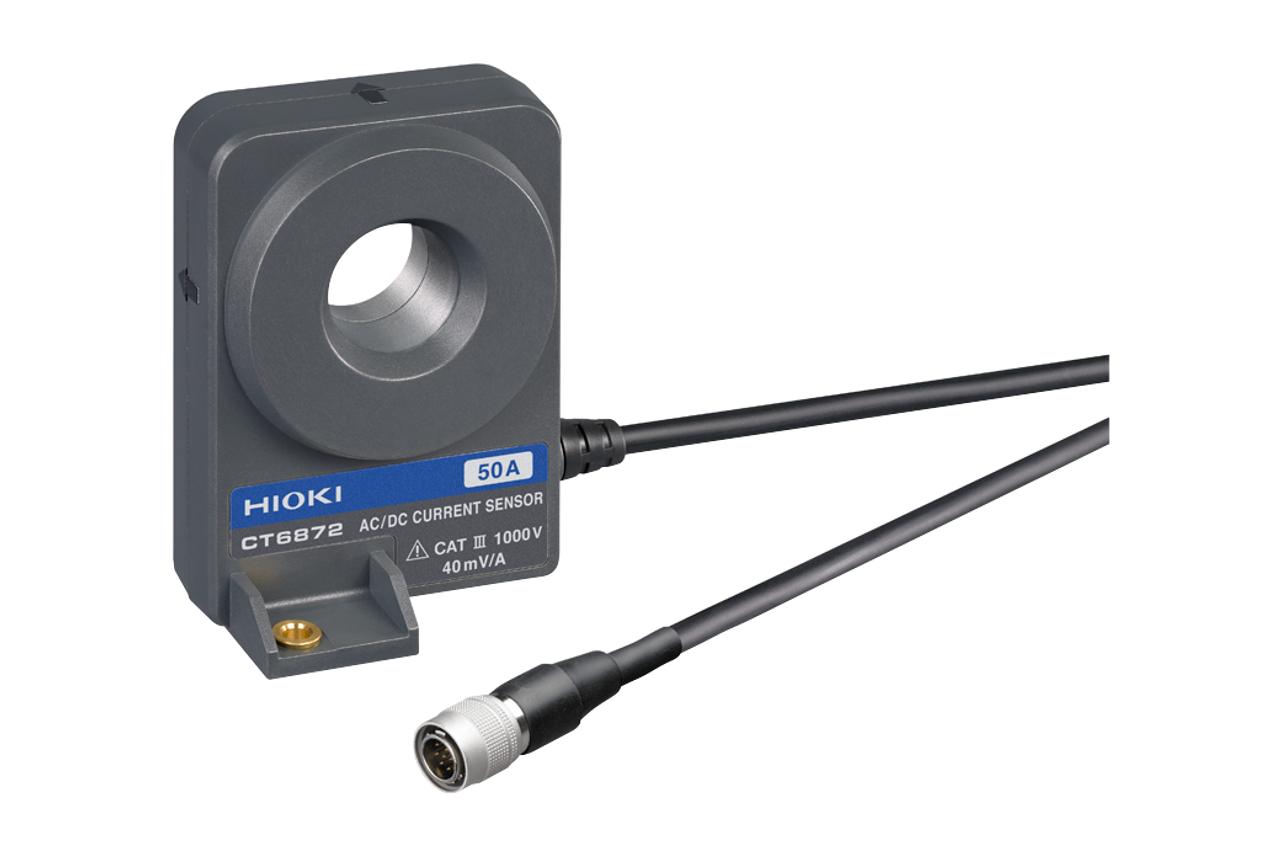

Cảm Biến Dòng Điện AC/DC, 50A, DC đến 10 MHz, Dây Cáp 10M

Hioki CT6872-01 có dải tần số từ DC đến 10 MHz và dòng định mức 50 A. Nó được sử dụng cho nghiên cứu và phát triển, đánh giá chất lượng, sản xuất, và bảo dưỡng trong các thị trường như hệ thống sạc không dây, động cơ biến tần cho thiết bị công nghiệp, bộ điều kiện nguồn cho PV, và cơ sở sạc nhanh cho EVs.

Các cảm biến dòng điện AC/DC kiểu xuyên qua của Hioki có thể được kết nối trực tiếp với Bộ Phân Tích Năng Lượng và Bộ Ghi Nhớ HiCorders của Hioki. Ngoài ra, chúng cũng có thể kết nối với Công tơ Điện, Máy Hiện Sóng, DMMs, v.v. bằng cách sử dụng một bộ cảm biến tùy chọn.

Các cảm biến xuyên qua cung cấp mức độ chính xác và ổn định cuối cùng. Với đo lường băng thông rộng lên đến 10 MHz và đo lường dòng điện lớn lên đến 2000 A, chúng được sử dụng trong nghiên cứu và phát triển tiên tiến, và trong các ứng dụng đòi hỏi độ chính xác đo lường cao, ví dụ, đánh giá thiết bị biến tần và đánh giá mất mát trong các cuộn cảm và biến áp.

Ngoài ra, cần có cảm biến có khả năng chống nhiễu vì nhiễu càng mạnh khi tần số tăng. Các cảm biến dòng điện này đo công suất một cách chính xác trong khi cung cấp khả năng chống nhiễu vững chắc trên một băng thông rộng của tần số. Trong đo lường tần số cao, khả năng chống nhiễu của cảm biến là rất quan trọng. Khả năng loại bỏ nhiễu của cảm biến được biểu hiện qua tỷ lệ từ chối chế độ chung (CMRR) của nó. Các cảm biến có CMRR cao từ chối nhiều nhiễu hơn và do đó có thể thực hiện các phép đo chính xác hơn.

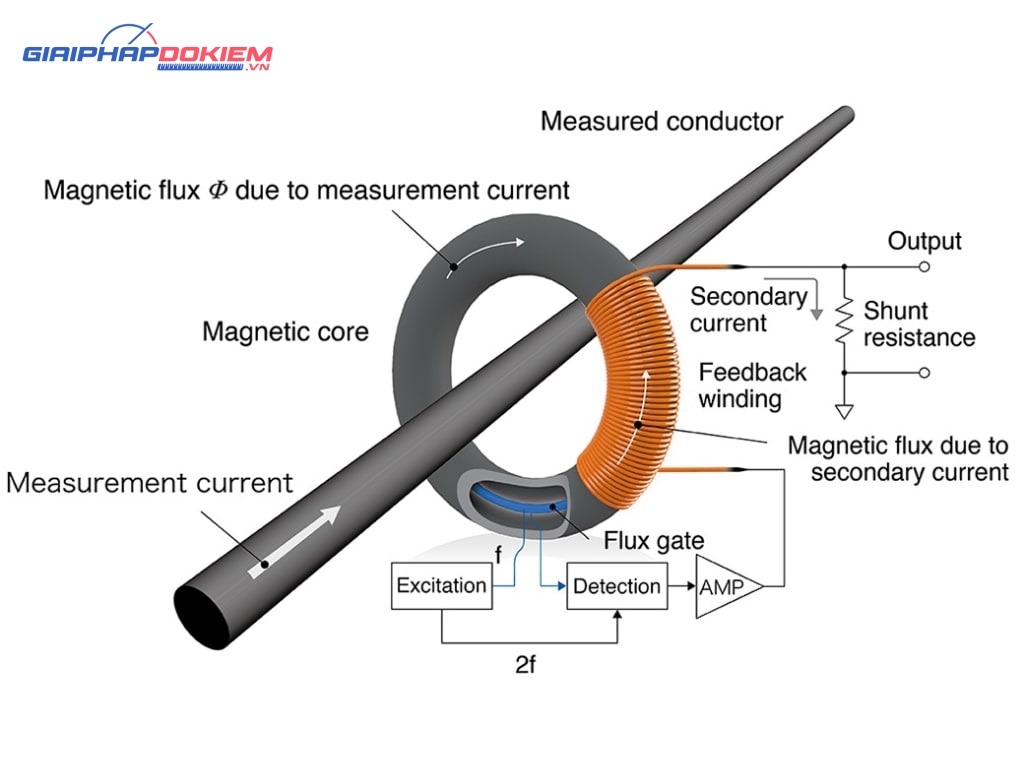

Các cảm biến chính xác cao sử dụng “phương pháp dòng không (kiểu phát hiện fluxgate).” Các dòng điện tần số cao được phát hiện bằng cuộn dây (phương pháp CT), và dòng điện DC đến tần số thấp được phát hiện bằng một “cổng flux”.

Phát Hiện Cổng Flux

Phương pháp phát hiện cổng flux của cảm biến Hioki CT6872-01 cung cấp các đặc tính tuyến tính xuất sắc và có thể đo lường dòng điện với nhiều cường độ khác nhau với độ chính xác cao. Các thành phần cổng flux được sử dụng cho việc phát hiện DC có độ lệch rất thấp trên một phạm vi nhiệt độ rộng do nguyên tắc hoạt động của chúng, dẫn đến độ chính xác cao và ổn định nhiệt độ xuất sắc.

Nó lý tưởng cho các phép đo đòi hỏi độ chính xác cao, như máy phân tích năng lượng và công tơ điện. Nó có thể được sử dụng cho các phép đo như hiệu suất biến tần, công suất đầu ra của biến tần, mất mát ở reactor/biến áp, và các phép đo DC dài hạn.

Dải Tần Rộng

CT6872-01 có dải tần từ DC đến 10 MHz, là hàng đầu cho một cảm biến xuyên qua định mức 50 A. Kết hợp với Bộ Phân Tích Năng Lượng PW8001, công suất tần số cao và hệ số công suất thấp có thể được đo lường một cách chính xác. PW8001 tự động thu thập và điều chỉnh pha của cảm biến dòng với độ phân giải 0.001°, mang lại hiệu suất tốt nhất của cảm biến dòng mà không cần bất kỳ nỗ lực nào.

Phát Hiện Cảm Biến Dòng Điện Tự Động

Cảm biến dòng điện được trang bị bộ nhớ (I2C-EEPROM). Khi cảm biến dòng điện được kết nối với Bộ Phân Tích Năng Lượng PW8001, dữ liệu hiệu chỉnh pha, dòng định mức, tên mẫu cảm biến và số sê-ri được thiết bị tự động nhận diện.

Tính năng chính của cảm biến Hioki CT6872-01

• Độ chính xác cực cao (biên độ): [DC]±0.032 %, [50 Hz/60 Hz]±0.037 %
• Độ chính xác cực cao (pha): [50 Hz/60 Hz]±0.05°
• Dải tần rộng từ DC đến 10 MHz với đặc tính tần số xuất sắc
• Hioki CT6872-01 ứng dụng trong lĩnh vực xe điện và xe hybrid
• Dải nhiệt độ hoạt động rộng (-40°C đến 85°C) phù hợp cho ứng dụng ô tô
• Lý tưởng cho đánh giá sản xuất năng lượng mặt trời và pin nhiên liệu để đo lường sạc và phóng điện của pin cũng như bên thứ cấp của bộ biến tần
• Hioki CT6872-01 dùng để quan sát sóng đồ họa phải được sử dụng với máy hiện sóng hoặc Memory HiCorders (sử dụng với Bộ Cảm Biến)
