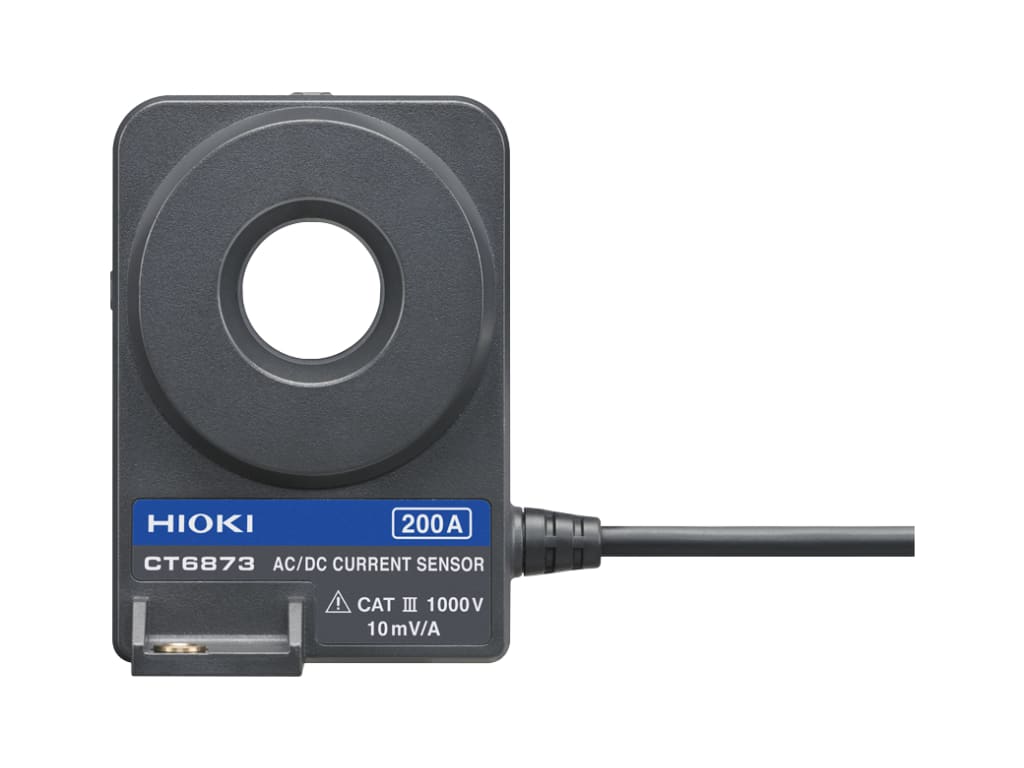

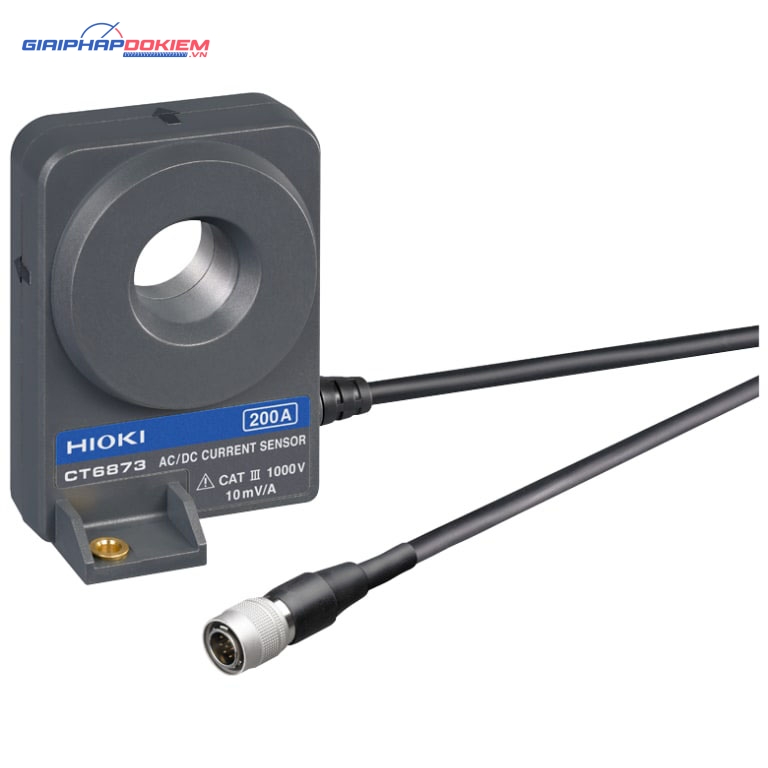

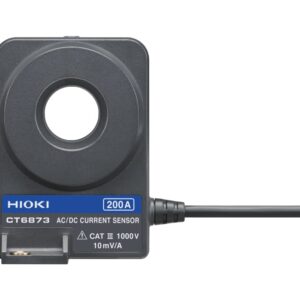

Giới thiệu cảm biến dòng điện AC/DC Hioki CT6873
Cảm biến Hioki CT6873 dành cho dòng điện xoay chiều và một chiều, mẫu truyền qua, có khả năng liên kết trực tiếp với các thiết bị như Phân tích nguồn Hioki và HiCorders. Hơn nữa, thông qua bộ cảm biến đặc biệt, chúng còn có thể kết nối với Thiết bị đo công suất, Oscilloscope, DMM và các thiết bị khác.
Hioki CT6873 có dải tần từ DC đến 10 MHz và dòng định mức lên tới 200 A, phục vụ cho mục đích nghiên cứu và phát triển, kiểm tra chất lượng, sản xuất, và bảo dưỡng trong các lĩnh vực như hệ thống sạc không dây, động cơ điều khiển tần số cho máy móc công nghiệp, hệ thống điều chỉnh năng lượng cho PV và các giải pháp sạc nhanh cho xe điện.
Thiết bị này tương thích với các hệ thống có trở kháng đầu vào cao, bắt đầu từ 1 MΩ.
Đặc điểm nổi bật của Hioki CT6873
- Đo độ chính xác cao khi sử dụng chung với các máy phân tích công suất HIOKI PW8001, PW6001, và PW3390, chi tiết được mô tả trong hướng dẫn sử dụng.
- Khả năng làm việc ổn định với băng thông rộng từ DC đến 10 MHz.
- Hioki CT6873 phù hợp cho ứng dụng trong ngành công nghiệp xe điện và xe hybrid.
- Dải nhiệt độ hoạt động rộng từ -40 °C đến 85 °C, đáp ứng yêu cầu khắt khe của ngành ô tô.
- Lý tưởng cho việc kiểm tra và đánh giá hệ thống phát điện mặt trời và pin nhiên liệu, bao gồm cả việc đo lường sự sạc và phóng điện của pin và hoạt động của bộ biến tần.
- Có khả năng quan sát các dạng sóng khi được kết nối với máy hiện sóng hoặc HiCorders thông qua Bộ cảm biến.
Tính năng chính của CT6873
Công nghệ vô song thúc đẩy sự phát triển của phép đo dòng điện
Kỹ thuật tiên tiến là động lực cho việc phát triển các phương pháp đo lường dòng điện. Các bộ cảm biến với độ chính xác vượt trội áp dụng “kỹ thuật zero-flux (cách thức phát hiện qua cổng từ).” Dòng điện ở tần số cao được ghi nhận qua cuộn dây (bằng kỹ thuật CT), trong khi dòng điện từ một chiều đến tần số thấp được ghi nhận thông qua “cổng từ thông.”
Cơ chế phát hiện qua cổng từ thông
Tính năng này mang lại khả năng đo lường linh hoạt, cho phép ghi nhận các dòng điện ở nhiều biên độ khác nhau với độ chính xác cực kỳ cao. Do nguyên tắc hoạt động đặc biệt, bộ phận cổng từ thông dùng để ghi nhận DC cho thấy sự sai lệch rất nhỏ trong một khoảng nhiệt độ rộng, mang lại độ chính xác cao cùng với độ ổn định nhiệt độ xuất sắc.
Điều này làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng cần độ chính xác cao, bao gồm Máy phân tích công suất và Đồng hồ đo công suất. Ngoài ra, nó cũng có thể được áp dụng để đánh giá hiệu suất của biến tần, công suất đầu ra của chúng, tổn thất trong lò phản ứng/máy biến áp và các đo lường DC kéo dài.

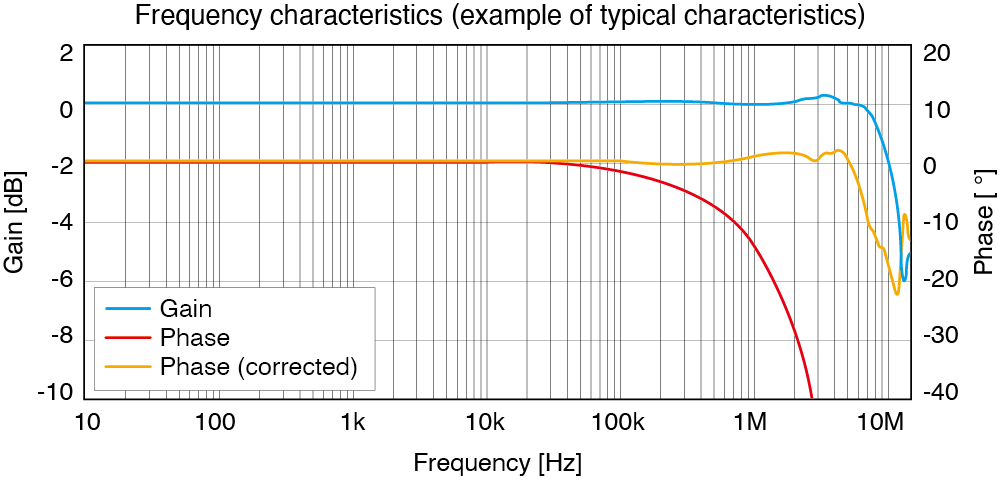

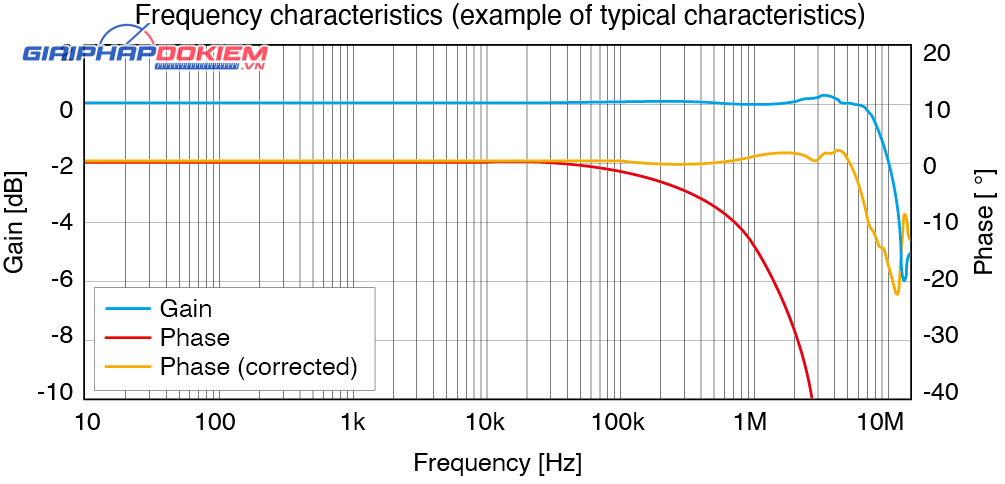

Dải tần rộng
Hioki CT6873 với dải tần từ DC đến 10 MHz, nằm trong số những cảm biến hàng đầu, có khả năng xử lý dòng điện lên đến 200 A. Khi kết hợp với Máy phân tích công suất PW8001, việc đo lường chính xác công suất ở hệ số công suất thấp và tần số cao trở nên khả thi.
Tính năng hiệu chỉnh pha tự động
Trong việc đo lường tần số cao và hệ số công suất thấp, việc điều chỉnh lỗi pha là bước không thể thiếu. PW8001 có khả năng tự động phát hiện và điều chỉnh pha của cảm biến dòng điện với độ chính xác lên đến 0,001°, tối ưu hóa hiệu suất của cảm biến dòng điện một cách dễ dàng và chính xác.
Khả năng phát hiện tự động để mang lại sự tiện lợi hơn nữa
Tự động phát hiện cảm biến dòng điện bằng Power Analyzer PW8001
Máy phân tích công suất PW8001 giờ đây có khả năng tự động nhận dạng cảm biến dòng điện nhờ vào trang bị bộ nhớ I2C-EEPROM trong cảm biến. Khi cảm biến này được nối với PW8001, các thông tin quan trọng như dữ liệu hiệu chỉnh pha, dòng điện định mức, tên và số sê-ri của cảm biến sẽ được tự động xác định bởi thiết bị.
Sự cải tiến này loại bỏ nhu cầu nhập thủ công các giá trị hiệu chỉnh pha, một quy trình trước đây không chỉ tốn thời gian mà còn dễ dàng dẫn đến sai sót do lỗi nhập liệu hoặc quên cài đặt. Với tính năng tự động phát hiện thông tin cảm biến, PW8001 giảm thiểu các lỗi và tối ưu hóa quy trình làm việc, đảm bảo độ chính xác cao hơn trong các phép đo công suất.
Đặc tính kỹ thuật cơ bản của cảm biến Hioki CT6873
Dòng điện định mức | 200 A AC / DC |
---|---|
Tối đa đầu vào cho phép | Trong phạm vi giảm nhiệt, cho phép tối đa ± 420 A (giá trị thiết kế) ở nhiệt độ 40 ° C trở xuống trong 20 ms hoặc ít hơn |
Băng thông tần số | Biên độ: DC đến 10 MHz Pha: DC đến 1 MHz |
Độ chính xác cơ bản | DC (± 0,03% rdg. ± 0,002% fs, không có đặc điểm kỹ thuật pha) 45 Hz ≤ f ≤ 66 Hz (± 0,03% rdg. ± 0,007% fs, ± 0,05 °) Được chỉ định lên đến 1 MHz |
Tỷ lệ điện áp đầu ra | Định mức 10 mV / A (Thiết bị này xuất ra điện áp AC + DC thông qua Bộ cảm biến) |
Tối đa điện áp định mức với đất | 1000 V CAT III |
Đường kính lõi | φ 24 mm (0,94 in) |
Nhiệt độ hoạt động, độ ẩm | -40 ° C đến + 85 ° C (-40 ° F đến 185 ° F), 80% RH trở xuống (không ngưng tụ) |
Nguồn | Nguồn được bổ sung thông qua Bộ phân tích nguồn PW8001, PW6001, PW3390, Bộ cảm biến CT9555, CT9556, CT9557 hoặc UNIT DÒNG ĐIỆN 3CH U8977 |
Tối đa công suất định mức | Tối đa 6 VA. (ở 200 A / 55 Hz, yêu cầu nguồn ± 12 V) |
Kích thước và khối lượng | 70 mm (2,76 in) W × 100 mm (3,94 in) H × 53 mm (2,09 in) D, CT6873: 370 g (13,1 oz), chiều dài cáp: 3 m (9,84 ft), CT6873-01: 690g (24,3 oz), chiều dài cáp 10 m (32,81 ft) |
Phụ kiện | Hướng dẫn sử dụng ×1, Đánh dấu các dải ×6, Thận trọng khi sử dụng ×1 |
